Таблица N 1. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11ad

Наименование параметра

Значение параметра

Диапазон частот

57 - 66 ГГц

Режимы работы DMG (физические уровни (PHY))

CPHY, SC PHY, OFDM PHY, SC PHY с малой мощностью

Технология физического уровня (PHY)

SC, OFDM

NSD Число поднесущих для передачи данных - 336.

NSP Число пилотных поднесущих - 16.

NDC Число DC поднесущих - 3.

NST Общее число поднесущих - 355.

NSR Число поднесущих, занимающих половину всей полосы - 177.

Частотный разнос между поднесущими - 5,15625 МГц (2640 МГц/512).

Частота дискретизации OFDM - 2640 МГц.

Скорость передачи чипов SC - 1760 МГц.

Скорость передачи чипов CPHY - 1760 МГц

Вид модуляции

CPHY

DBPSK (Differential BPSK)

OFDM

SQPSK (Spread QPSK), QPSK, 16QAM, 64-QAM

SC

00000021.wmz/2-BPSK, 00000022.wmz/2-QPSK, 00000023.wmz/2-16-QAM

SC с малой мощностью

00000024.wmz/2-BPSK, 00000025.wmz/2-QPSK

Технологии кодирования

Четыре кода LDPC (Low-Density Parity-Check, LDPC), с разной скоростью и общей длиной кодового слова 672 бита

Сочетание внешнего кода RS (Read Solomon)

И блочного кода или кода SPC (single parity check)

(для режима SC с малой мощностью)

Скорости кодирования

1/2, 5/8, 3/4, 13/14

Количество схем модуляции и кодирования MCS

0 ... 31

0 для CPHY

1..12 для SC PHY

13 ... 24 для OFDM PHY

25 ... 31 для SC PHY с малой мощностью

Технология использования узконаправленной антенны

Beamforming (формирование диаграммы направленности антенны)

2. Требования к частотным каналам:

Центральная частота канала определяется следующим образом: Центральная частота канала = Начальная частота каналов + Частотный разнос каналов x Номер канала.

Начальная частота каналов составляет 56,16 ГГц.

Частотный разнос каналов составляет 2160 МГц.

Номера каналов равны 1, 2, 3, 4.

3. Требования к маске спектра излучаемого сигнала.

Маска спектра излучаемого сигнала приведена на рисунке 1.


Примечание. Режим измерений:

Измерения проводятся для пакетов длительности не более 10 мкс без обучающих полей.

Ширина полосы пропускания измерительного фильтра составляет 1 МГц.

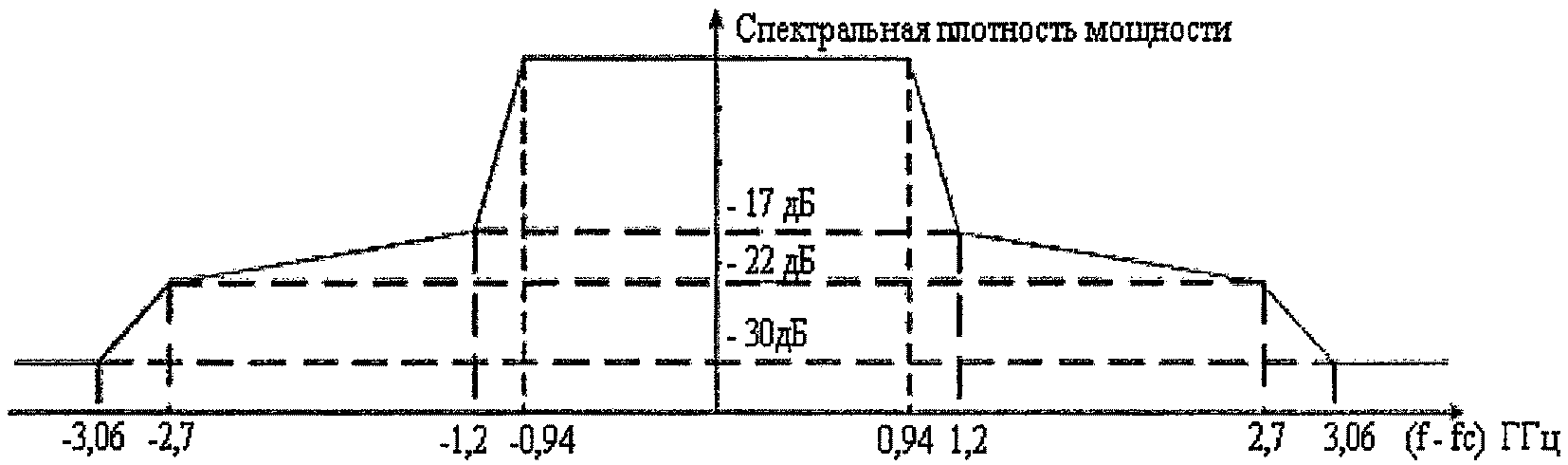

Рисунок 1. Маска спектра излучаемого сигнала

4. Требования к чувствительности приемника приведены в таблице N 2.

Для индекса MCS (0) пакетная ошибка составляет не более 5% для пакета длиной 256 байт при указанном в таблице N 2 минимальном уровне входного сигнала, определяемого на антенном порте (портах).

Для других значений индекса MCS (1..31) пакетная ошибка составляет не более 1% для длины пакета 4096 байт при указанных в таблице N 2 в зависимости от индекса MCS минимальных уровнях входного сигнала, определяемых на антенном порте (портах).

Приложение N 10.2. Требования к параметрам оборудования радиодоступа для БПД ТОС стандарта 802.11ad Таблица N 2. Требования к чувствительности приемника
