Часть II Правил применения оборудования радиодоступа введена в информационный банк отдельным документом.
Приказ Минкомсвязи России от 14.09.2010 N 124 (ред. от 06.07.2020) "Об утверждении Правил применения оборудования радиодоступа. Часть I. Правила применения оборудования радиодоступа для беспроводной передачи данных в диапазоне от 30 МГц до 66 ГГц"...

Таблица N 5. Требования к параметрам для одного пространственного потока NSS = 1 для 980+980 поднесущих данных и ширины полосы канала 160 МГц и 80+80 МГц

Номер схемы MSC

Вид модуляции

Скорость кодирования

Скорость передачи данных, Мбит/с

Защитный интервал 0,8 мкс

Защитный интервал 1,6 мкс

Защитный интервал 3,2 мкс

0

BPSK

1/2

72,1

68,1

61,3

1

QPSK

1/2

144,1

136,1

122,5

2

QPSK

3/4

216,2

204,2

183,8

3

16-QAM

1/2

288,2

272,2

245,0

4

16-QAM

3/4

432,4

408,3

367,5

5

64-QAM

2/3

576,5

544,4

490,0

6

64-QAM

3/4

648,5

612,5

551,3

7

64-QAM

5/6

720,6

680,6

612,5

8

256-QAM

3/4

864,7

816,7

735,0

9

256-QAM

5/6

960,7

907,4

816,6

10

1024-QAM

3/4

1080,9

1020,8

918,8

11

1024-QAM

5/6

1201,0

1134,2

1020,8

3. Маски спектра излучаемого сигнала при частотном разносе каналов 20 МГц, 40 МГц, 80 МГц, 160 МГц и 80+80 МГц для оборудования радиодоступа для БПД ТОС приведены на рисунках 1 - 5.

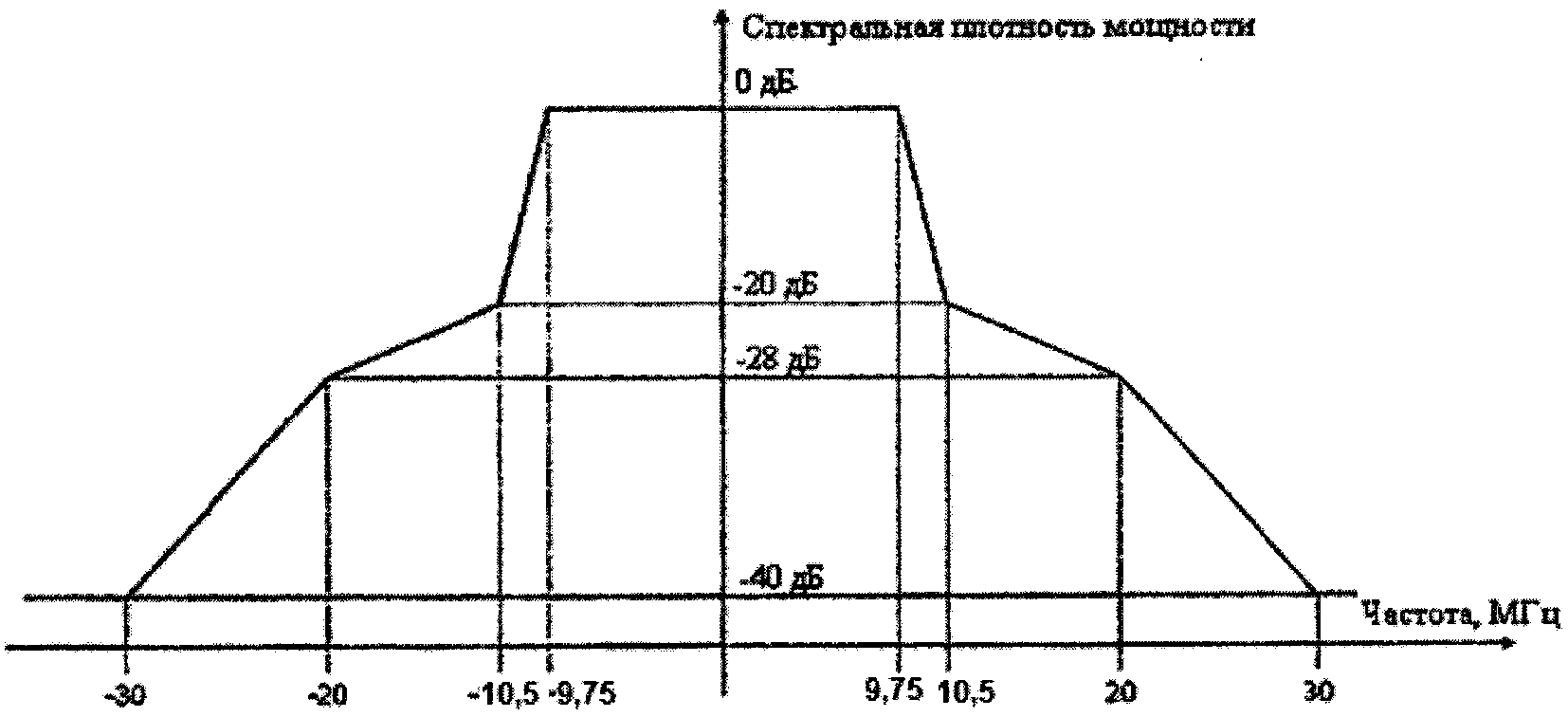

Рисунок 1. Маска спектра излучаемого сигнала при частотном

разносе каналов 20 МГц

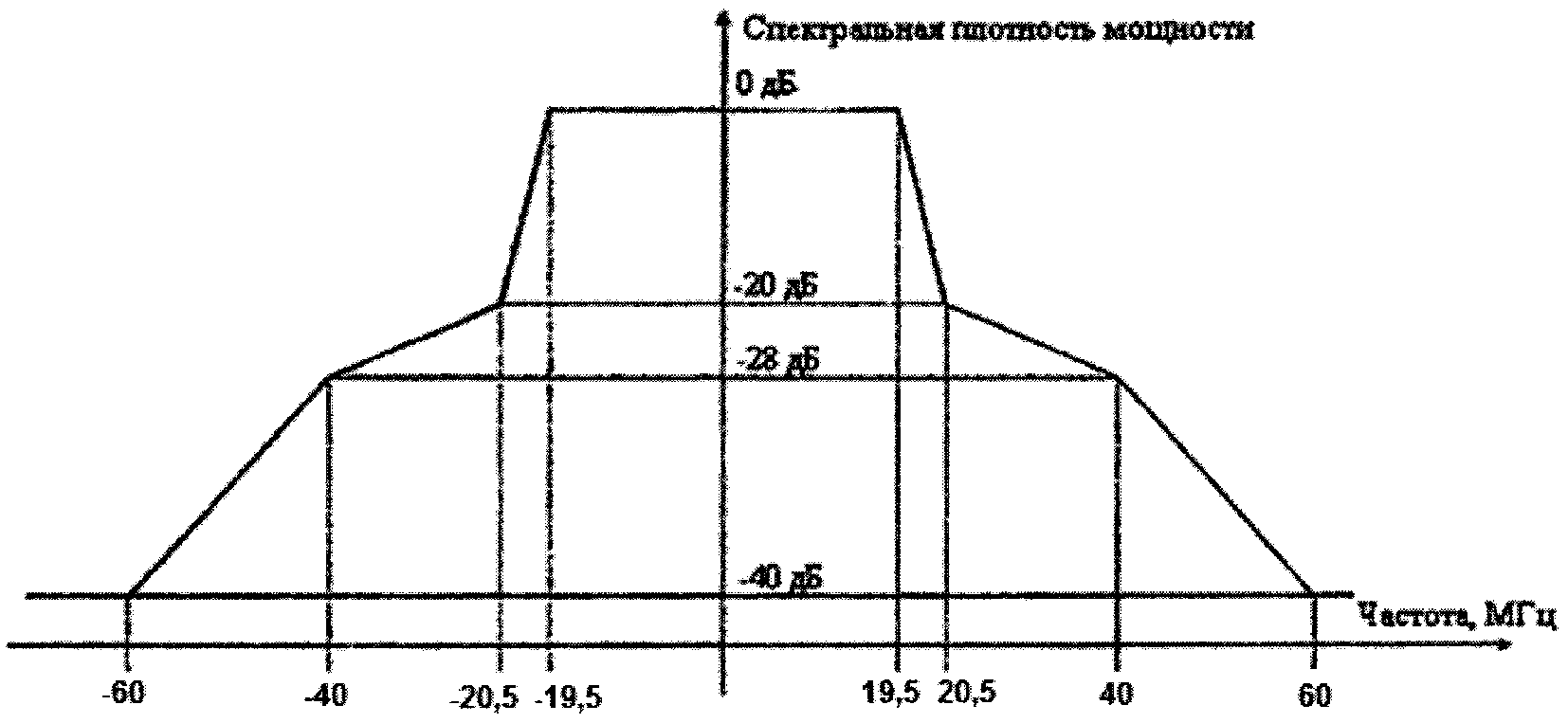

Рисунок 2. Маска спектра излучаемого сигнала при частотном

разносе каналов 40 МГц

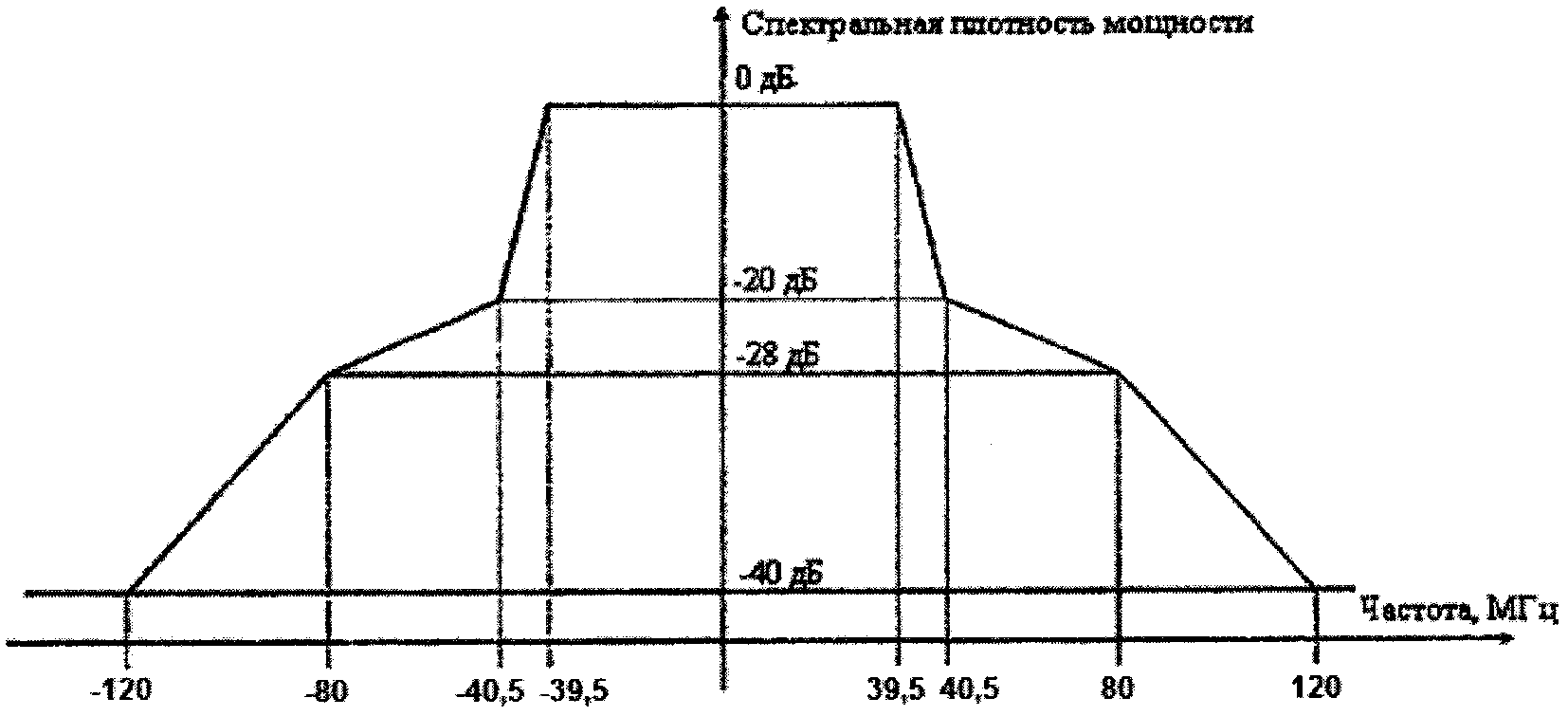

Рисунок 3. Маска спектра излучаемого сигнала при частотном

разносе каналов 80 МГц

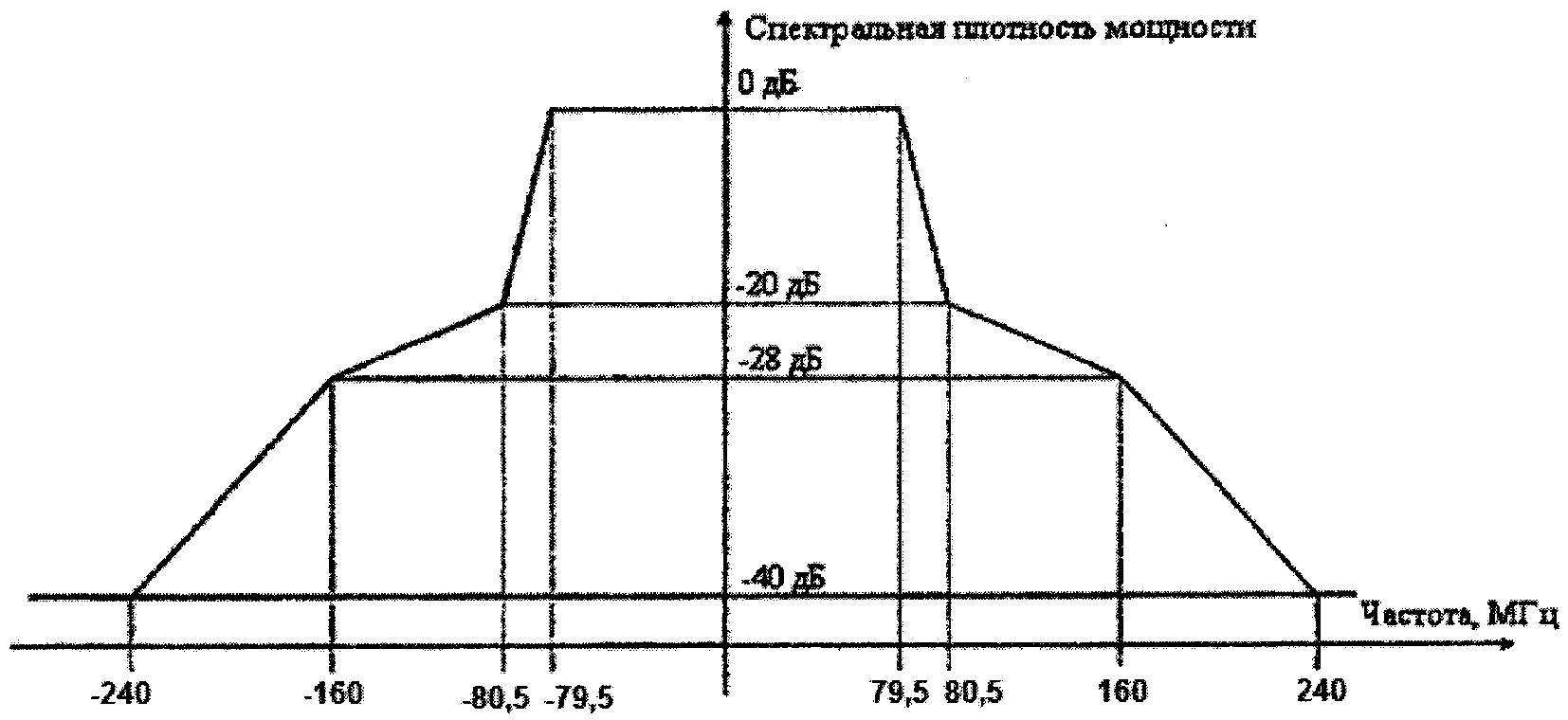

Рисунок 4. Маска спектра излучаемого сигнала при частотном

разносе каналов 160 МГц

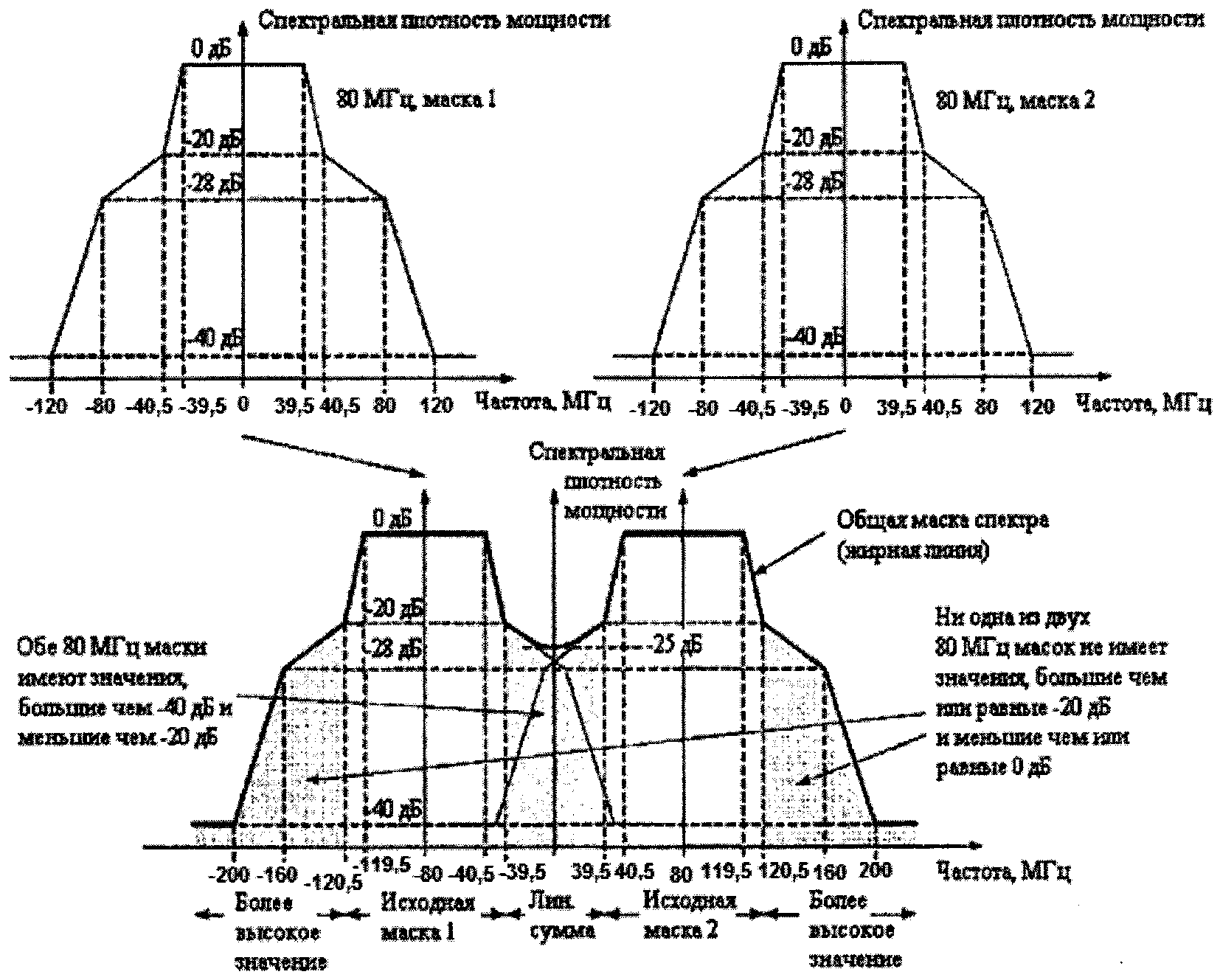

Рисунок 5. Маска спектра излучаемого сигнала при частотном

разносе каналов 80+80 МГц

Значения параметров маски спектра излучаемого сигнала каждого из передатчиков для БПД ТОС при использовании в оборудовании конфигурации MIMO приведены на рисунках 1 - 5.

4. Требования к значениям модуля вектора ошибки сигнального созвездия передатчика для БПД ТОС приведены в таблице N 6.

Таблица N 4. Требования к параметрам для одного пространственного потока NSS = 1 для 980 поднесущих данных и ширины полосы канала 80 МГц Таблица N 6
