Таблица N 1. Параметры скважин при дегазации надрабатываемых пологих и наклонных пластов

Таблица N 1

Параметры скважин при дегазации надрабатываемых пологих

и наклонных пластов

┌────────────────┬──────────────────────────────────────────────────────────┬───────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐

│ Проведение │ Скважины бурятся в плоскости, параллельной забою лавы │ Скважины бурятся с разворотом от линии падения (восстания) или простирания │

│ выработки │ (a = 0; фи = 0) │ │

│ │ 1 │ │

│ ├─────────────────────────────────┬────────────────────────┼──────────────────────────────────────────────────────┬───────────────────────────────────────────────────────────┬────────────────────┤

│ │угол наклона скважин к горизонту │ длина скважин, м │ угол разворота скважин │ угол наклона скважин к горизонту, град. │ длина скважин, м │

├────────────────┼─────────────────────────────────┼────────────────────────┼──────────────────────────────────────────────────────┼───────────────────────────────────────────────────────────┼────────────────────┤

│По простиранию │ M │ M │ a │ ┌ ┐ │ a │

│пласта │ с.п │ с.п │ 1 │ │M +/- (Дельта + b )│tg альфа │ 1 │

│ │tg(бета +/- альфа) = ----------- │l = -------------------│ tg фи = ---------------------------------------- │ │ с.п 1 │ │l = ---------------│

│ │ b + Дельта │ с sin(бета +/- альфа)│ (b + Дельта)cos альфа +/- M sin альфа │ └ ┘ │ с sin фи cos бета│

│ │ 1 │ │ 1 с.п │tg бета = -------------------------------- sin фи cos альфа│ │

│ │ │ │ │ a │ │

│ │ │ │ │ 1 │ │

│В почве │ M - h' │ M - h' │ a │ (M - h)(b + Дельта)tg альфа │ a │

│разрабатываемого│ с.п │ с.п │ 1 │ с.п 1 │ 1 │

│пласта по │tg(бета +/- альфа) = ----------- │l = -------------------│tg фи = ----------------------------------------------│tg бета = ------------------------------- sin фи cos альфа │l = ---------------│

│простиранию │ b + Дельта │ с sin(бета +/- альфа)│ (b + Дельта)cos альфа +/- (M - h)sin альфа│ a │ с sin фи cos бета│

│ │ 1 │ │ 1 с.п │ 1 │ │

│ │ │ │ │ │ │

│По падению или │ M │ M │ a │ (M +/- a sin альфа) sin фи │ a │

│восстанию пласта│ с.п │ с.п │ 1 │ с.п 1 │ 1 │

│ │tg бета = ----------------------│l = ------------------ │ tg фи = - ------- │ tg бета = ------------------------------ │l = ---------------│

│ │ (b + Дельта)cos альфа│ с sin бета cos альфа │ b + a │ a cos альфа │ с sin фи cos бета│

│ │ 1 │ │ 1 1 │ 1 │ │

└────────────────┴─────────────────────────────────┴────────────────────────┴──────────────────────────────────────────────────────┴───────────────────────────────────────────────────────────┴────────────────────┘

Обозначения символов:

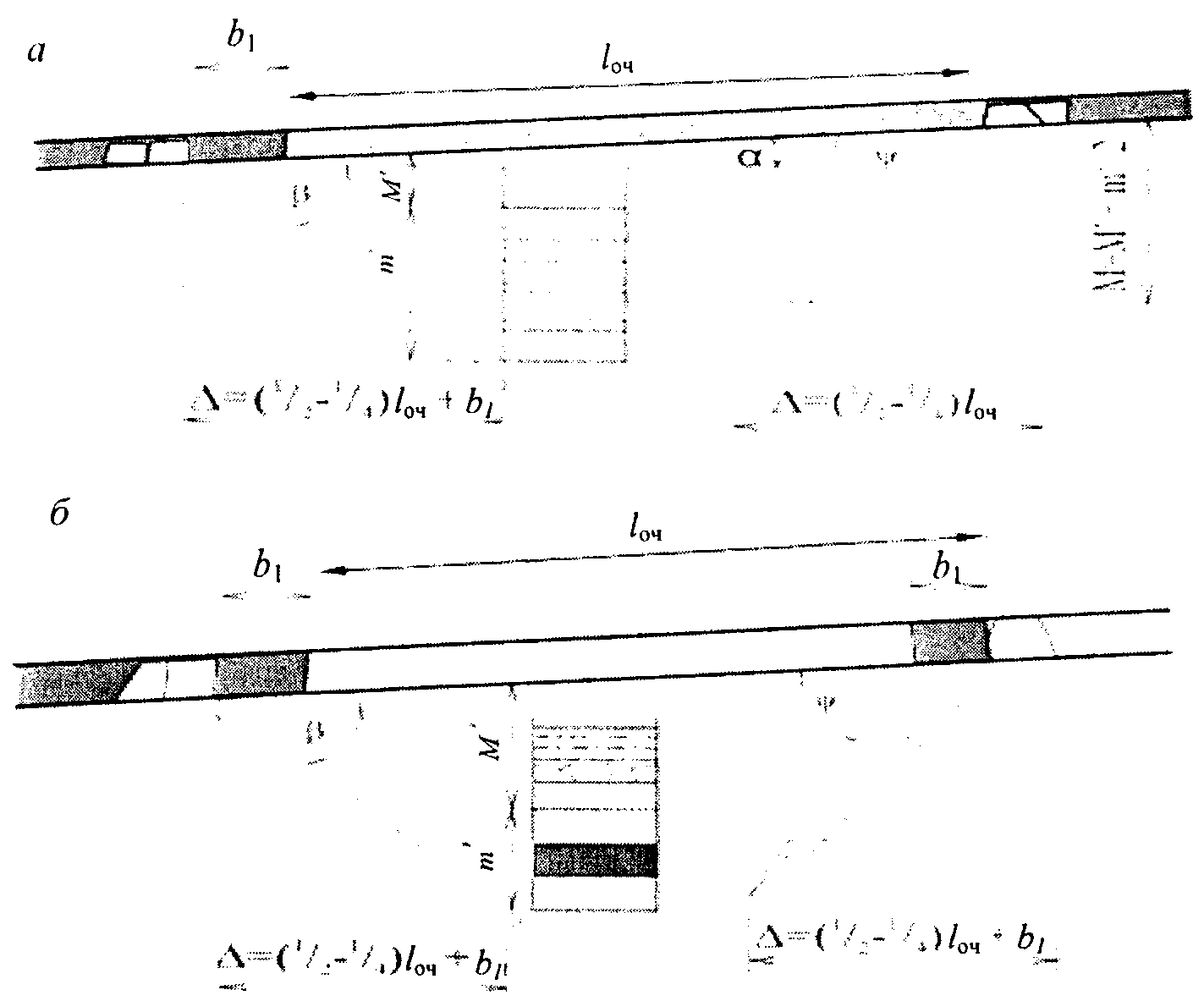

00000417.wmz - величина, принимаемая в зависимости от длины лавы и местоположения границы разгрузки дегазируемого пласта, м;

h' - расстояние от кровли разрабатываемого пласта до полевой выработки, м.

Остальные обозначения приведены в таблице N 1 приложения N 7 к настоящей Инструкции.
