Система скрининга сердца компьютеризированная КАРДИОВИЗОР (экспресс-оценка состояния сердца по ЭКГ-сигналам от конечностей)

Метод основан на компьютерном формировании карты электрических микроальтернаций ЭКГ-сигнала, отнесенных к определенным камерам сердца (два предсердия, два желудочка). Эта карта получается в результате расчета электрических напряжений между близко расположенными поверхностными точками с использованием в процессе этих расчетов оригинальной модели биоэлектрического генератора сердца, учитывающей электромагнитное излучение миокарда. Прибор регистрирует ЭКГ-сигнал, анализирует низкоамплитудные апериодические осцилляции, которые интегрально отражают электрофизиологическое состояние миллионов кардиомиоцитов. Эта информация, невидимая на стандартной ЭКГ и не доступная для исследования стандартными технологиями анализа ЭКГ-сигнала, важна для интегративной оценки состояния сердца.

В основе метода дисперсионного картирования (The Dispersion Mapping method) лежит анализ микроамплитудных колебаний ЭКГ-сигнала (микроальтернаций), которые отражают электрофизиологическое состояние миокарда на протяжении всего кардиоцикла (PQRST). Микроальтернации ЭКГ во многих клинических случаях являются эффективными предикторами срытых начальных патологических изменений миокарда. Измерители микроальтернаций предназначены не для диагностики определенного вида патологии, а в первую очередь для выявления на доклинической стадии патологии как таковой.

В настоящее время новые версии прибора Кардиовизор позволяют использовать амплитуду микроальтернаций для инструментального скрининга с целью раннего выявления скрытой или быстро развивающейся негативной динамики энергозависимых процессов в миокарде, а также для решения целого ряда прикладных клинических задач, экспресс-анализа электрофизиологического статуса миокарда.

Последовательность работы на кардиовизоре:

- В соответствии со стандартной схемой накладываются 4 электрода (R, L, F, N) ЭКГ-отведений от конечностей:

красный - правая рука, желтый - левая рука,

черный - правая нога, зеленый - левая нога.

- Нажимается кнопка "Новое обследование".

- Через 40...50 сек. на экране дисплея формируется портрет сердца в двух проекциях, позволяющих видеть всю поверхность квазиэпикарда.

- Одновременно формируются автоматическое заключение и интегральные показатели состояния.

Правильное положение пациента: если пациент проходит обследование в положении "сидя", то следует занять положение позы "извозчика" - сидеть, опираясь спиной о спинку стула (лучше кресла), руки спокойно лежат на коленях. В такой позе достигается максимальное расслабление мышц конечностей, и ЭКГ сигнал будет чистым, без артефактов.

Возможные ошибки:

- Неправильно наложены электроды для съема ЭКГ-сигнала - получаемые данные будут значительно искажены, информация недостоверная;

- Неправильное положение пациента - если он опирается рукой на край стола и мышцы находятся в напряжении, то это приводит к появлению на электрокардиограмме артефактов (мышечный тремор).

Блок результатов включает следующие основные разделы:

- визуальный дисперсионный портрет сердца;

- три основных цифровых индикатора - "Миокард", "Ритм", "Пульс";

- 9 дополнительных цифровых индикаторов G1..G9;

- текстовые рекомендации.

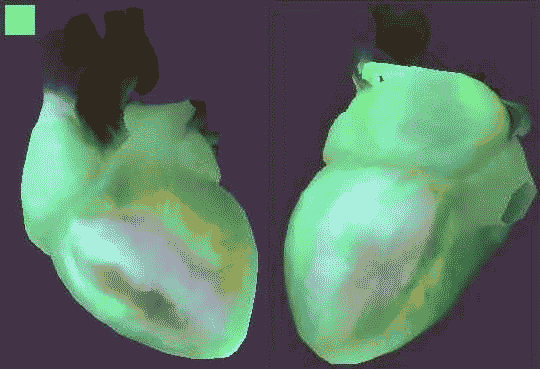

Рисунок 1. Визуальный портрет сердца

Первое, на что нужно обратить внимание, - это визуальный портрет сердца. На синем фоне портрета сердца изображены правые камеры сердца (правое предсердие, правый желудочек). На коричневом фоне в верхней части представлено левое предсердие, ниже - левый желудочек.

В нормальном состоянии все камеры на портрете имеют зеленый цвет. Если есть какие-то небольшие отклонения, то детали портрета отмечаются желтым цветом, а выраженные отклонения выделяются красным.
