"Изменение N 1 ГОСТ Р 52290-2004 "Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования" (утв. и введено в действие Приказом Росстандарта от 12.11.2010 N 475-ст)

Утверждено и введено в действие

Приказом Росстандарта

от 12 ноября 2010 г. N 475-ст

ИЗМЕНЕНИЕ N 1 ГОСТ 52290-2004

"ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ.

ДОРОЖНЫЕ ЗНАКИ. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ"

Дата введения

20 ноября 2010 года

Пункт 3.14. Заменить номера: 6.19.2 на 6.21.2, 7.18 на 7.20.

Приложение А. Таблицу А.6 дополнить изображениями, номерами и наименованиями информационных знаков - 6.20.1, 6.20.2 "Аварийный выход" и 6.21.1, 6.21.2 "Направление движения к аварийному выходу":

─────────────────────────┬────────────────────────────────────────

Изображение и номер знака│ Наименование знака

─────────────────────────┴────────────────────────────────────────

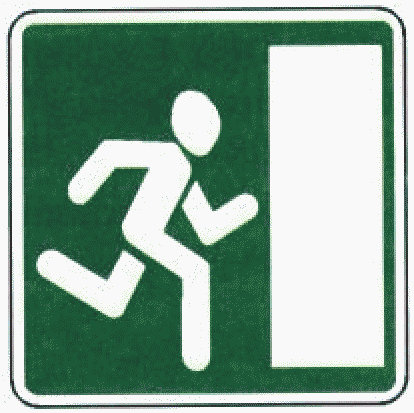

Аварийный выход


6.20.1


6.20.2

──────────────────────────────────────────────────────────────────

Направление движения

к аварийному выходу


6.21.1


6.21.2

──────────────────────────────────────────────────────────────────

Таблицу А.7 дополнить изображениями, номерами и наименованиями знаков сервиса - 7.19 "Телефон экстренной связи", 7.20 "Огнетушитель":

───────────────────────────────┬──────────────────────────────────

Изображение и номер знака │ Наименование знака

───────────────────────────────┴──────────────────────────────────

Телефон экстренной связи


7.19

──────────────────────────────────────────────────────────────────

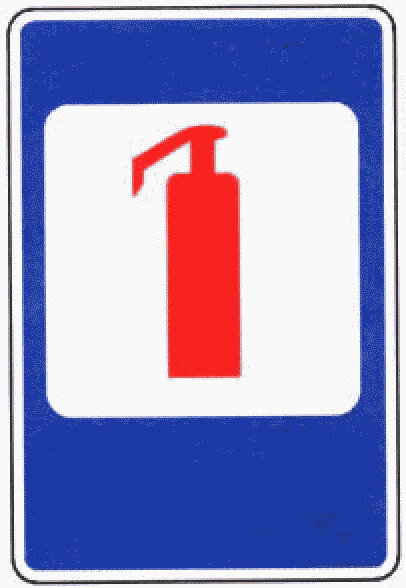

Огнетушитель


7.20

──────────────────────────────────────────────────────────────────

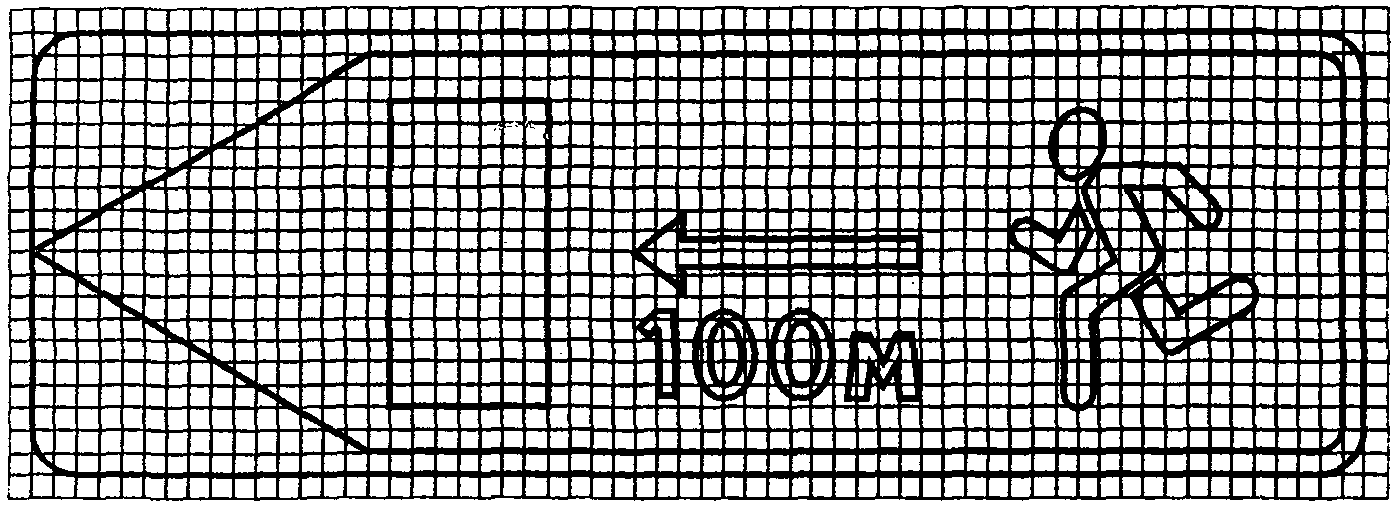

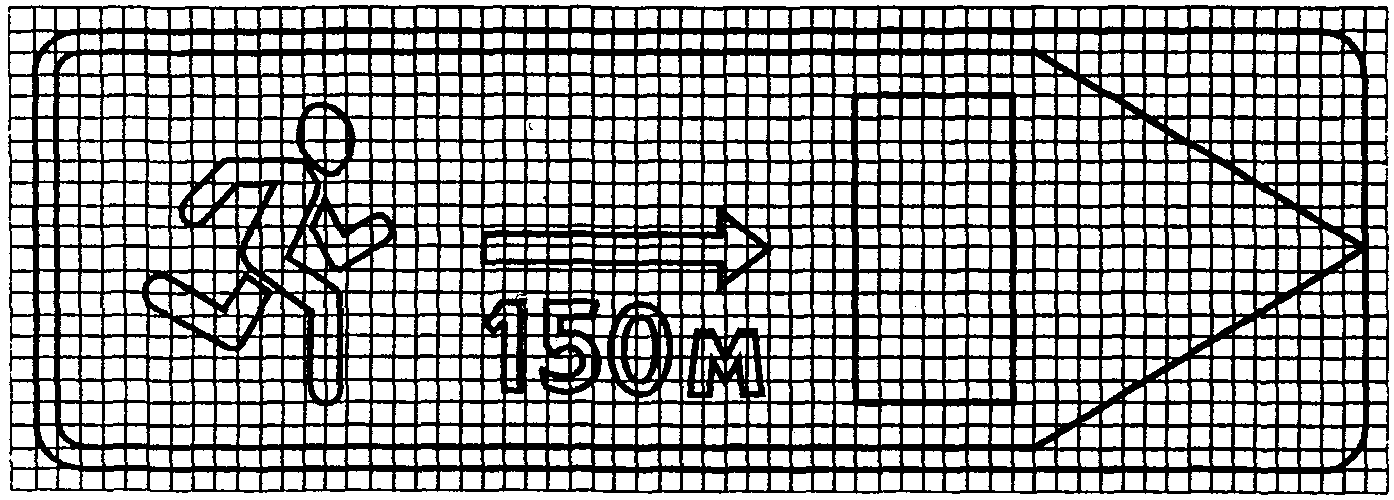

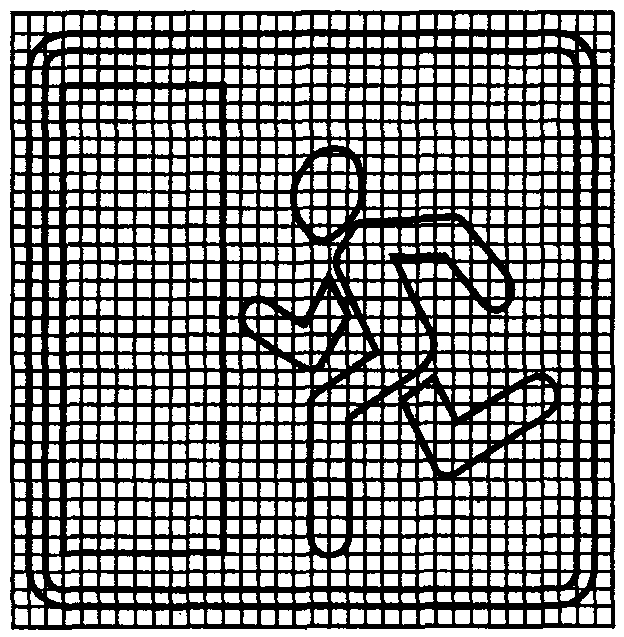

Приложение Б. Группу "Информационные знаки" дополнить изображениями знаков - 6.20.1, 6.20.2 "Аварийный выход", 6.21.1, 6.21.2 "Направление движения к аварийному выходу" на масштабной сетке:


6.20.1


6.20.2


6.21.1


6.21.2

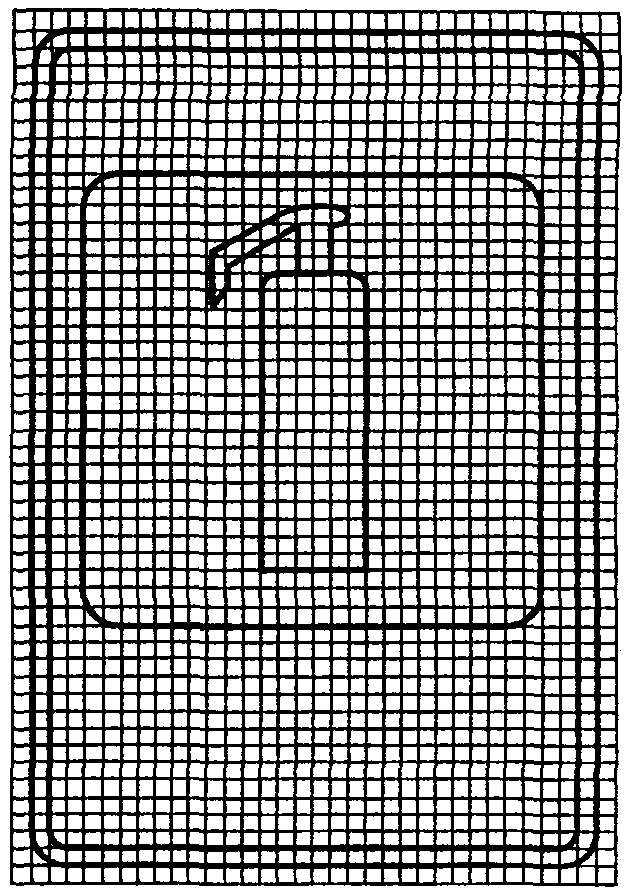

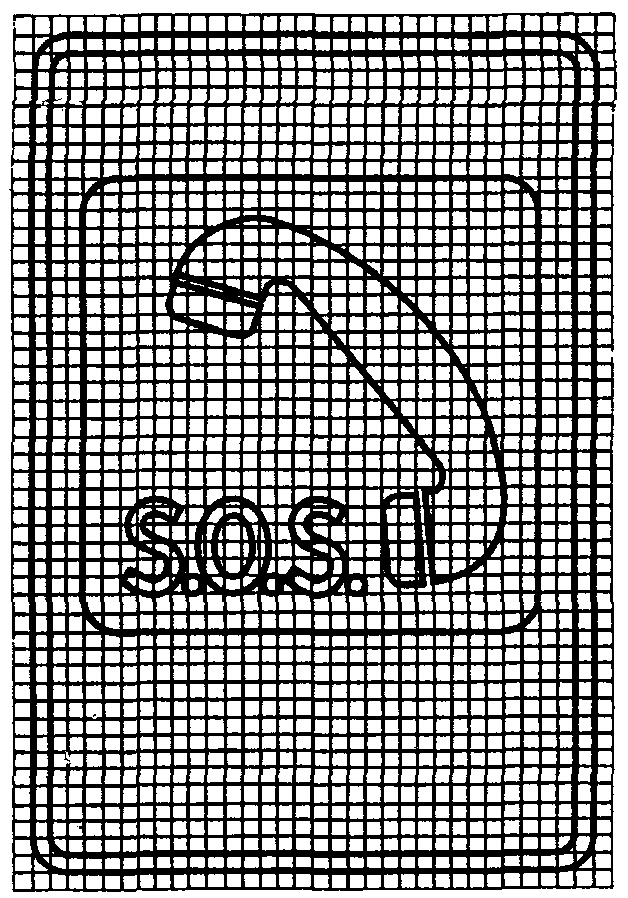

Группу "Знаки сервиса" дополнить изображениями знаков - 7.19 "Телефон экстренной связи", 7.20 "Огнетушитель" на масштабной сетке:


7.19


7.20

Приложение Д:

Таблица Д.5. Графа "Номер знака". Номера знаков 6.5 - 6.7 дополнить номерами: 6.20.1, 6.20.2;

таблица Д.7. Графа "Номер знака". Заменить номер: 7.18 на 7.20;

таблица Д.8. Графа "Номер знака". Заменить номера: 6.14.2, 6.16 на 6.14.2 - 6.16; после номера 6.14.1 исключить номер: 6.14.2;

таблицу Д.8 дополнить размерами знаков 6.21.1, 6.21.2:

┌──────────────────────┬──────────┬─────────┬──────────┬─────────┐

│ Номер знака │Типоразмер│ H │ B │ r │

├──────────────────────┼──────────┼─────────┼──────────┼─────────┤

│ 6.21.1, 6.21.2 │ II │ 350 │ 1050 │ 45 │

└──────────────────────┴──────────┴─────────┴──────────┴─────────┘
