Приложение N 4. Требования к параметрам электромагнитной совместимости оборудования

Приложение N 4

к Правилам применения

оборудования радиорелейной связи.

Часть V. Правила применения

цифровых радиорелейных систем

связи, работающих в полосах

частот 71 - 76 ГГц, 81 - 86 ГГц

ТРЕБОВАНИЯ

К ПАРАМЕТРАМ ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ ОБОРУДОВАНИЯ

1. Требования к индустриальным радиопомехам от оборудования:

1.1. Квазипиковые значения несимметричного напряжения радиопомех <1> (дБ относительно 1 мкВ) на сетевых зажимах составных частей оборудования в полосе частот от 0,15 до 100 МГц не превышают значений, приведенных на рисунке 1.

--------------------------------

Справочно: <1> Квазипиковые значения несимметричного напряжения радиопомех (U) в децибелах относительно 1 мкВ не превышают значений, вычисленных по формулам, где f - частота в МГц:

U = 50 - 19,14 lg (f/0,15) в полосе частот свыше 0,15 до 0,5 МГц включительно;

U = 40 - 12,97 lg (f/0,5) в полосе частот свыше 0,5 до 6 МГц включительно;

U = 26 в полосе частот свыше 6 до 30 включительно;

U = 34 в полосе частот свыше 30 до 100 включительно.

1.2. Средние значения несимметричного напряжения радиопомех (дБ относительно 1 мкВ), измеряемые с использованием детектора средних значений в полосе частот от 30 до 100 МГц, не превышают значений, приведенных на рисунке 1.

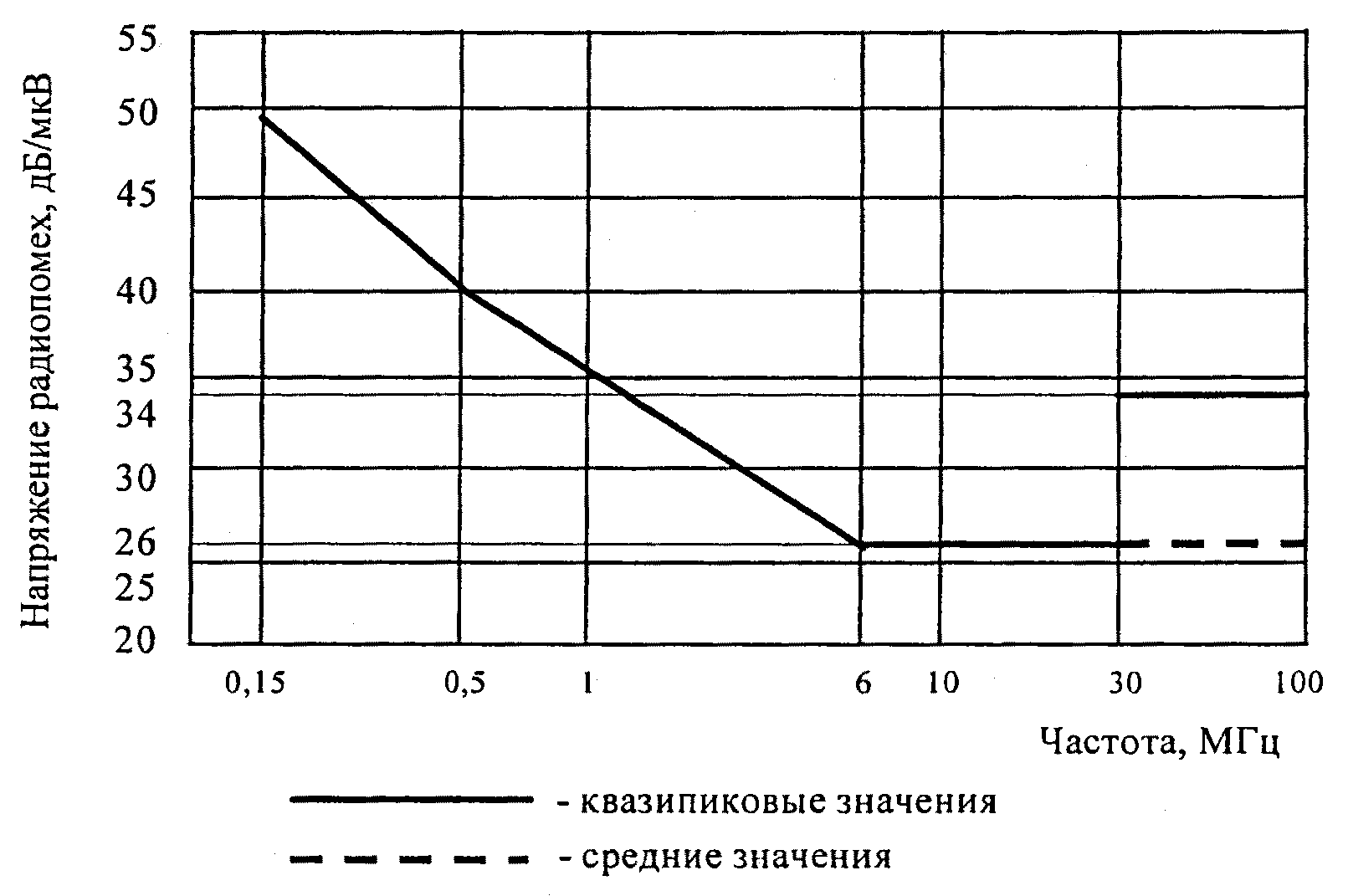

Рисунок 1

1.3. Квазипиковые значения напряженности поля радиопомех <1> (дБ относительно 1 мкВ/м) от составных частей оборудования в полосе частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м и при установке измерительной антенны на уровне 1/2 от высоты испытуемого оборудования, не превышают значений, приведенных на рисунке 2.

--------------------------------

Справочно: <1> Квазипиковые значения напряженности поля радиопомех (E) в децибелах относительно 1 мкВ/м не превышают значений, вычисленных по формулам, где f - частота в МГц:

E = 37 - 7,39 lg (f/0,15) в полосе частот свыше 0,15 до 30 МГц включительно;

E = 36 - 21 lg (f/30) в полосе частот свыше 30 до 100 МГц включительно;

E = 25 + 20 lg (f/100) в полосе частот свыше 100 до 1000 МГц включительно.

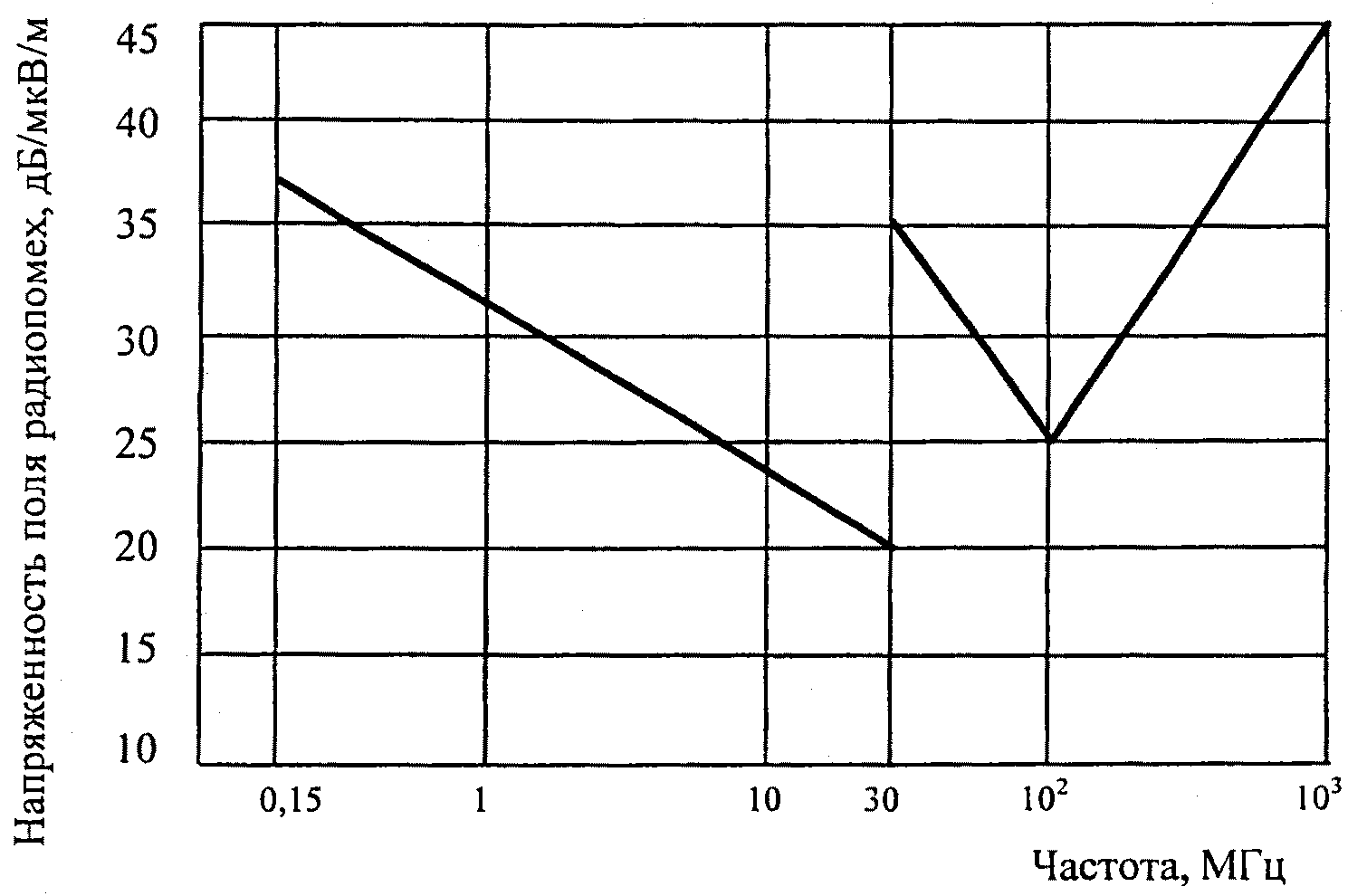

Рисунок 2

2. После прекращения воздействия контактного электростатического разряда с испытательным напряжением 4 кВ или воздушного разряда (используется только в случаях, когда невозможно применить контактный разряд) с испытательным напряжением 8 кВ параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения N 1 к Правилам и в пунктах 4, 5 приложения N 2 к Правилам.

3. После прекращения воздействия радиочастотного электромагнитного поля с напряженностью, равной 3 В/м, в полосе частот 80 - 1000 МГц при амплитудной модуляции с частотой 1000 Гц и глубиной модуляции 80% параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения N 1 к Правилам и в пунктах 4, 5 приложения N 2 к Правилам.
