А.3 Определение безопасных противопожарных расстояний между зданиями, сооружениями

А.3.1 Определение безопасных противопожарных расстояний в настоящей методике осуществляется на основе расчетной оценки величины падающего теплового потока от пламени пожара в здании, сооружении на горючие материалы наружных конструкций соседнего объекта. Полученное значение теплового потока сравнивается с критическими значениями потока, для воспламенения указанных материалов. Для определения падающего теплового потока по п. А.3.4 также допускается применение полевого моделирования с использованием программных продуктов, позволяющих осуществлять расчеты опасных факторов пожара в открытом пространстве. В качестве расчетных сценариев пожара должны приниматься сценарии с возникновением возгорания в пределах помещения, группы помещений или наружных поверхностей стен и кровли в соответствии с п. А.3.2. Моделирование следует вести до момента, когда площадь принятых согласно сценарию излучающих поверхностей станет максимальной.

Для расчетов должны рассматриваться наихудшие сценарии пожара с точки зрения максимального размера факела и минимального расстояния от пламени до горючих наружных конструкций соседнего объекта (включая горючие материалы, находящиеся за остеклением оконных проемов помещений).

А.3.2 Поверхность пламени аппроксимируется прямоугольником, плоскость которого проходит через поверхность оконных проемов помещения пожара, либо горящих наружных стен.

Для зданий, сооружений I - IV степеней огнестойкости, класса конструктивной пожарной опасности С0 и С1 возможность воздействия теплового излучения от пожара на соседний объект принимается через проемы в наружных стенах, а при наличии наружной отделки, облицовки стен из материалов группы горючести Г2 - Г4 - с учетом горения поверхности наружных стен. В качестве расчетных должны рассматриваться пожары в помещениях с максимальной суммарной площадью оконных проемов, обращенных к соседнему объекту. Принимается, что пожар охватывает все помещения на этаже. Если части этажа или помещения выделены противопожарными стенами или перегородками (например, межсекционными или межквартирными), допускается принимать, что пожар развивается только в пределах указанных преград. Допускается не рассматривать сценарии пожара в коридорах, лифтовых холлах, тамбурах, лестничных клетках, выделенных противопожарными преградами в соответствии с требованиями нормативных документов, а также при отсутствии в них горючей нагрузки.

Длина поверхности пламени для зданий, сооружений I - IV степеней огнестойкости, класса конструктивной пожарной опасности С0 и С1 принимается равной сумме горизонтальных размеров окон в помещениях пожара (без учета простенков между окнами), а высота пламени - равной удвоенной высоте оконных проемов. При наличии наружной отделки, облицовки стен из материалов группы горючести Г2 - Г4, а также для стен с оконными проемами без междуэтажных поясов или с поясами шириной менее 1,2 м, указанная высота пламени принимается до верха покрытия здания, но не более 10 м.

Для зданий и сооружений IV степени огнестойкости класса С2 - С3 и V степени огнестойкости в качестве расчетного сценария пожара, независимо от фактической горючести материалов, должен приниматься охват пламенем всех наружных сторон и кровли. Длина пламени принимается равной длине стены здания обращенной к соседнему объекту, а высота - высоте здания до верха покрытия или конька крыши, но не более 10 м.

А.3.3 Для каждого горючего материала поверхности наружных конструкций соседнего здания, сооружения (стен, фасадных систем, материала заполнения проемов, наружной отделки и облицовки, кровельного покрытия и т.п.), которые могут подвергнуться тепловому воздействию от расчетного пожара, определяется критическая плотность теплового потока q_крит, при которой возможно его воспламенение. При комбинации материалов с различными значениями q_крит расчет ведется по материалу с наименьшим значением.

Величины критических потоков для воспламенения некоторых горючих материалов приведены в таблице А.1. Допускается также использование справочных данных, результатов испытаний или экспериментальных исследований, опубликованных в научно-технической литературе по пожарной безопасности. При отсутствии данных, для горючего материала допускается принимать q_крит = 8 кВт/м².

Воздействие теплового излучения на горючие материалы, находящиеся за остекленными оконными проемами, при расчете допускается учитывать как воздействие на проем, заполненный материалом с q_крит = 15 кВт/м².

Таблица А.1

Для последующего расчета значение допустимой плотности теплового потока для материала применяется с коэффициентом безопасности:

q_доп = 0,8 · q_крит (А.1)

Для снижения величины q_крит допускается применение конструктивных и технических (водяное орошение) способов огнезащиты, регламентируемых нормативными документами. Для снижения величины падающего теплового потока на конструкции допускается применение противопожарных экранов, штор, а также водяных завес, при этом значение потока умножается на коэффициент ослабления излучения завесой (отношение выходящего потока q_вых к падающему q_пад). Значение указанного коэффициента для конкретного экрана, шторы или завесы должно подтверждаться результатами официальных исследований или испытаний. При применении противопожарных водяных завес с параметрами по СП 485.1311500, предусмотренными для защиты технологических проемов, значение падающего теплового потока на защищаемую конструкцию допускается уменьшить на 25%.

А.3.4 Значение падающего теплового потока от пламени пожара на облучаемый материал q_пад (кВт/м²) определяется по формуле:

q_пад = 94 · F_q, (А.2)

где F_q - угловой коэффициент облученности материала.

Значения падающего теплового потока также допускается определять методами полевого моделирования.

А.3.5 Для определения угловых коэффициентов облученности, на основании генерального плана и объемно-планировочных решений, составляются расчетные схемы расположения излучающей поверхности пламени пожара и облучаемых горючих материалов конструкций соседнего объекта с учетом сокращения противопожарного расстояния между объектами до r_тр.

Наиболее опасными с точки зрения максимального воздействия теплового излучения являются схемы, когда поверхность пламени и облучаемая поверхность материала являются параллельными и расположенными друг напротив друг друга (см. рисунки А.3.1, А.3.2).

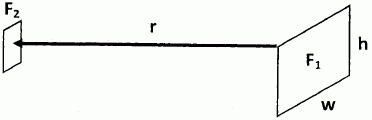

Рисунок А.3.1. Расположение излучающей поверхности пламени

F₁ и облучаемой поверхности материала соседнего объекта F₂,

где w и h - соответственно длина и ширина

поверхности пламени.

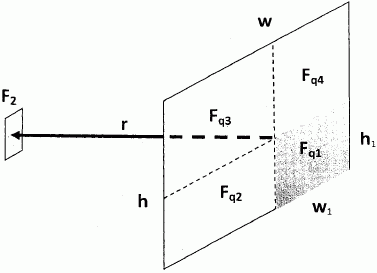

Рисунок А.3.2. Расположение излучающих поверхностей пламени

F_q1-q4 и облучаемой поверхности материала соседнего объекта

F₂, где w₁ и h₁ - длина и ширина соответствующей части

поверхности пламени.

Коэффициент облученности вычисляется по формуле:

(А.3),

где r - расстояние от горящего проема или горящей стены до поверхности облучаемого материала, м;

w и h - приведенная длина и высота факела, м.

Для 2-й схемы:

(А.4),

где F_q1, F_q2, F_q3, F_q4 определяются по формуле (А.3).

При расчетах угловых коэффициентов облученности для различных вариантов взаиморасположения поверхностей допускается применять аналитические формулы, приведенные в научно-технической литературе по пожарной безопасности.

Расчеты угловых коэффициентов при различных вариантах взаиморасположения поверхностей с обоснованным запасом допускается осуществлять по формулам (А.3), (А.4), приводя фактическое расположение излучающей и облучаемой поверхностей к указанным наиболее опасным схемам. В этом случае в качестве размера пламени принимаются его фактические размеры в плоскости горящих окон или стен по пункту А.3.2, а в качестве расстояния r - минимальное расстояние от пламени до облучаемого материала соседнего объекта.

А.3.6 Определенные по формуле (А.2) величины падающих тепловых потоков у горючих материалов соседнего объекта q_пад сравниваются с соответствующими значениями допустимой плотности теплового потока для материала q_доп.

Аналогичный выбор сценариев пожара с определением теплового воздействия на материалы конструкций другого объекта осуществляется и для соседнего здания, сооружения.

А.3.7 Если для обоих объектов во всех сценариях пожара условие q_пад < q_доп соблюдается для всех облучаемых материалов наружных конструкций, то сокращение противопожарного расстояния между зданиями, сооружениями до r_тр можно считать допустимым и обоснованным. Если указанное условие не соблюдается для хотя бы одного материала, то сокращение противопожарного расстояния не допускается.

При внедрении результатов, полученное расстояние необходимо проверить на предмет соответствия требованиям, предъявляемым к параметрам проездов, подъездов для пожарных автомобилей с рассматриваемых сторон зданий, а также требованиям строительных, санитарных и экологических норм.
