Части II, III, IV, V, VI Правил применения систем радиорелейной связи введены в информационный банк отдельными документами.
Приказ Мининформсвязи России от 27.02.2007 N 25 (ред. от 29.05.2014) "Об утверждении Правил применения систем радиорелейной связи. Часть I. Правила применения цифровых радиорелейных систем связи плезиохронной цифровой иерархии" (Зарегистрировано в...

Таблица N 2а

Модуляция с числом позиций

2

4

8

16

32

64

128

Минимальная спектральная эффективность, бит/с/Гц

0,5

1,0

1,6

2,2

2,8

3,4

4,0

(п. 1.3 введен Приказом Минкомсвязи России от 29.05.2014 N 141)

2. Мощность сигнала передатчика на выходе тракта сверхвысоких частот в точке подключения антенно-фидерного тракта (далее - точка "C'") соответствует требованиям:

2.1. Допустимое отклонение уровня эффективного значения мощности при отключенной автоматической регулировке мощности от номинального значения находится в пределах 00000001.wmz1 дБ при установке оборудования в помещении или в пределах 00000002.wmz2 дБ (для диапазона частот 60 ГГц - в пределах +2/-3 дБ) при установке оборудования вне помещения.

(п. 2.1 в ред. Приказа Минкомсвязи России от 29.05.2014 N 141)

(см. текст в предыдущей редакции)

2.2. Максимальный уровень эффективного значения мощности сигнала передатчика для каждого радиоствола для диапазонов частот до 57 ГГц составляет не более 43 дБм, для диапазона частот 60 ГГц составляет не более 10 дБм.

(п. 2.2 в ред. Приказа Минкомсвязи России от 29.05.2014 N 141)

(см. текст в предыдущей редакции)

3. Требования к спектру излучаемого сигнала передатчика в точке "00000003.wmz" для диапазонов частот до 57 ГГц приведены в пунктах 3.1 - 3.6; для диапазона частот 60 ГГц - в пункте 3.7.

(п. 3 в ред. Приказа Минкомсвязи России от 29.05.2014 N 141)

(см. текст в предыдущей редакции)

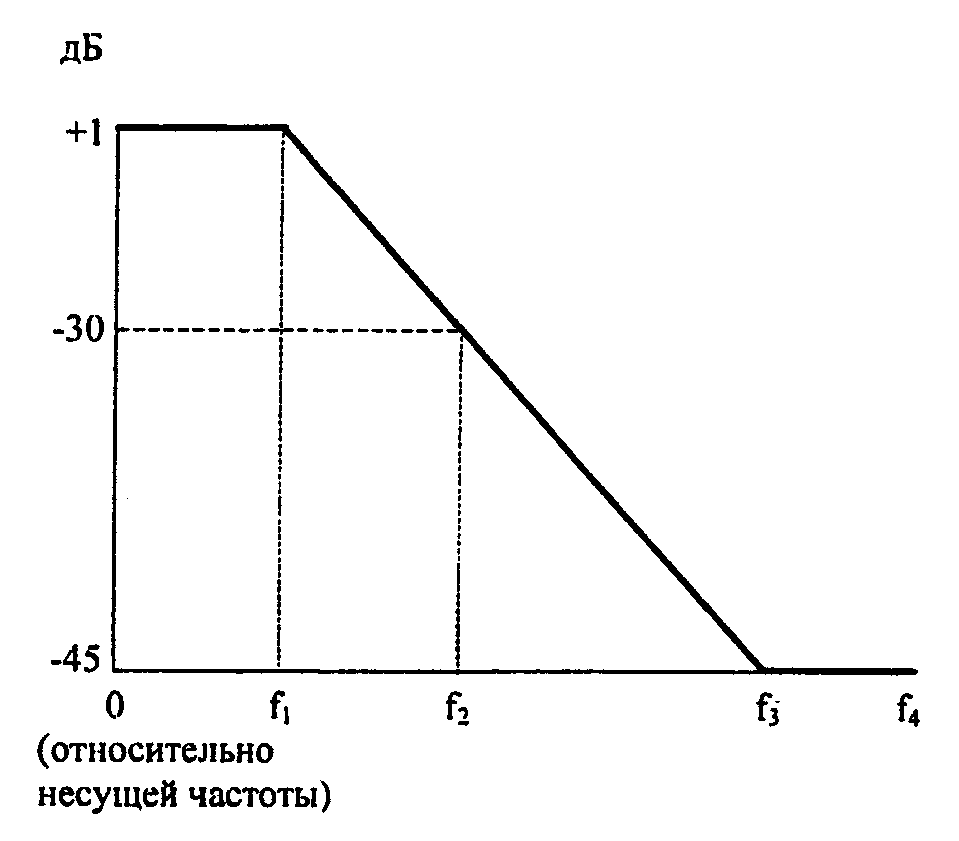

3.1. Маска спектра излучаемого сигнала для частотной или амплитудной модуляции (манипуляции) приведена на рисунке 1. Зависимость параметров маски спектра излучаемого сигнала для частотной или амплитудной модуляции (манипуляции) от частотного разноса между соседними радиостволами оборудования приведена в таблице N 3.


Рисунок 1

Таблица N 2 Таблица N 3
