Рисунок Б.8. Номограмма для определения расхода огнетушащего вещества

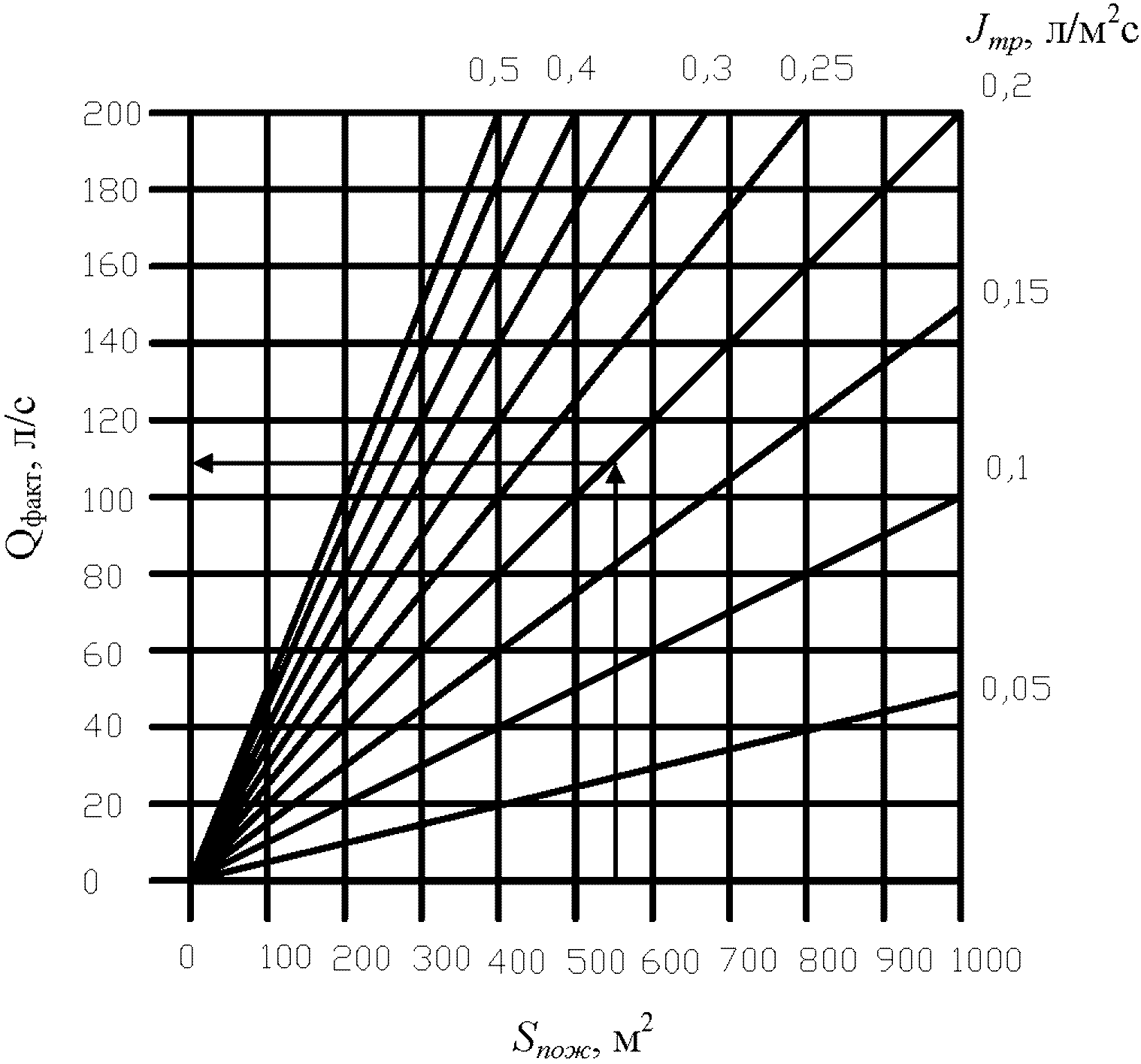

Рисунок Б.8 - Номограмма для определения расхода огнетушащего вещества


Порядок определения 00000191.wmz показан стрелками.

Рисунок Б.7. Номограмма для определения площади пожара в случае горения растекающегося ЛВЖ и ГЖ из магистральной линии насоса на неограниченную поверхность Рисунок Б.9. Номограмма для определения расхода огнетушащего вещества
