РАСПОЛОЖЕНИЕ ЗАГРАДИТЕЛЬНЫХ ОГНЕЙ НА СООРУЖЕНИЯХ

На приведенных в настоящем добавлении диаграммах показано расположение по вертикали заградительных огней на сооружениях (препятствиях и объектах, не относящихся к препятствиям). Расположение того или иного заградительного огня в интервале от верхней до нижней части сооружения приводится в виде дроби, указывающей относительную высоту расположения огня. Например, "1/2" или "1/8" указывают, что данный огонь располагается на половине или на одной восьмой высоты сооружения соответственно. Приводимая на диаграммах величина "50 кд/м2" означает яркость фона.


Условные обозначения:

__________________

заградительный огонь средней интенсивности типа B

......................................

заградительный огонь низкой интенсивности типа B

Примечание: для использования только в ночное время

Рисунок 1. Система светоограждения препятствий с красными огнями постоянного излучения низкой интенсивности типа B и красными проблесковыми огнями средней интенсивности типа B


Условные обозначения:

__________________

заградительный огонь средней интенсивности типа C

Примечание: для использования только в ночное время

Рисунок 2. Система светоограждения препятствий с красными огнями постоянного излучения средней интенсивности типа C


Условные обозначения:

__________________

заградительный огонь средней интенсивности

типа B

< 50 кд/м2

типа A

> 50 кд/м2

.......................................

заградительный огонь низкой интенсивности

типа B

< 50 кд/м2

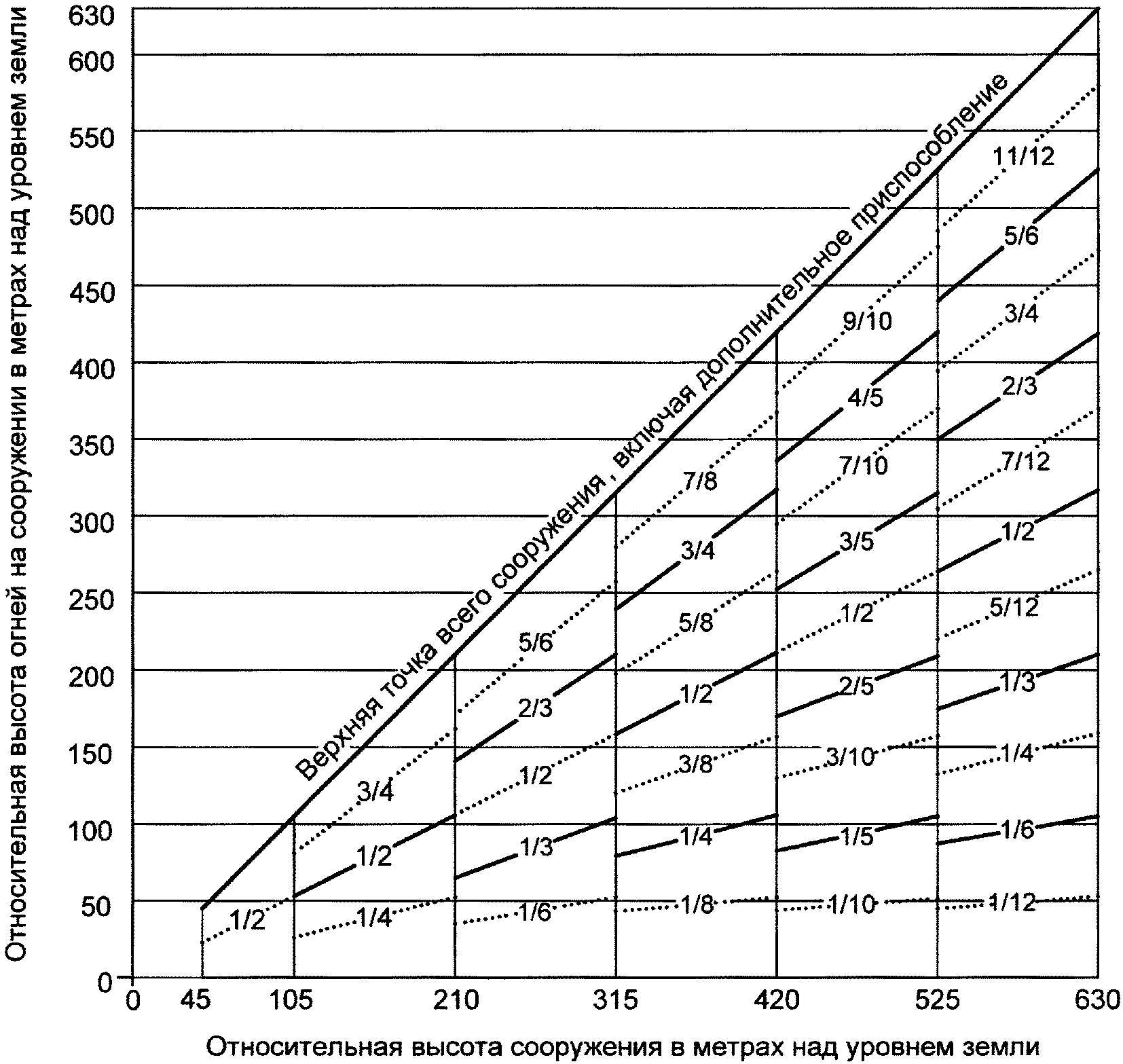

Рисунок 3. Сдвоенная система светоограждения препятствий с проблесковыми огнями средней интенсивности типа A/типа C


Условные обозначения:

__________________

заградительный огонь высокой интенсивности типа A

Рисунок 4. Система светоограждения препятствий с белыми проблесковыми огнями высокой интенсивности типа A


Условные обозначения:


заградительный огонь средней интенсивности

типа B

< 50 кд/м2

типа A

> 50 кд/м2

_________________

заградительный огонь высокой интенсивности

типа A

> 50 кд/м2 и

средней интенсивности

типа B

< 50 кд/м2

.................................

заградительный огонь низкой интенсивности

типа B

< 50 кд/м2

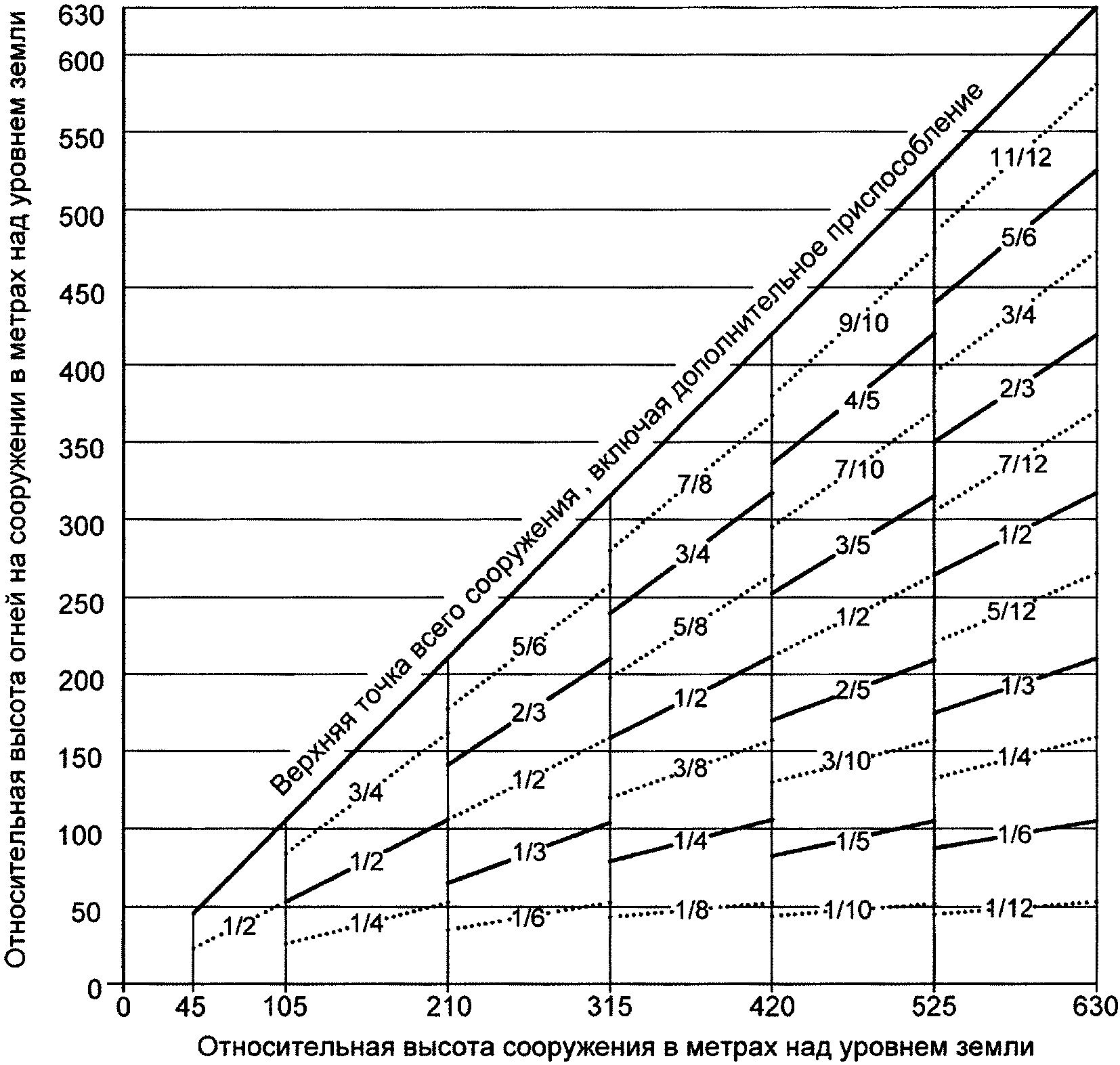

Рисунок 5. Сдвоенная система светоограждения препятствий с огнями высокой/средней интенсивности типа A/типа B


Условные обозначения:


заградительный огонь средней интенсивности

типа C

< 50 кд/м2

типа A

> 50 кд/м2

_________________

заградительный огонь высокой интенсивности

типа A

> 50 кд/м2

средней интенсивности

типа C

< 50 кд/м2

.......................................

заградительный огонь средней интенсивности

типа C

< 50 кд/м2

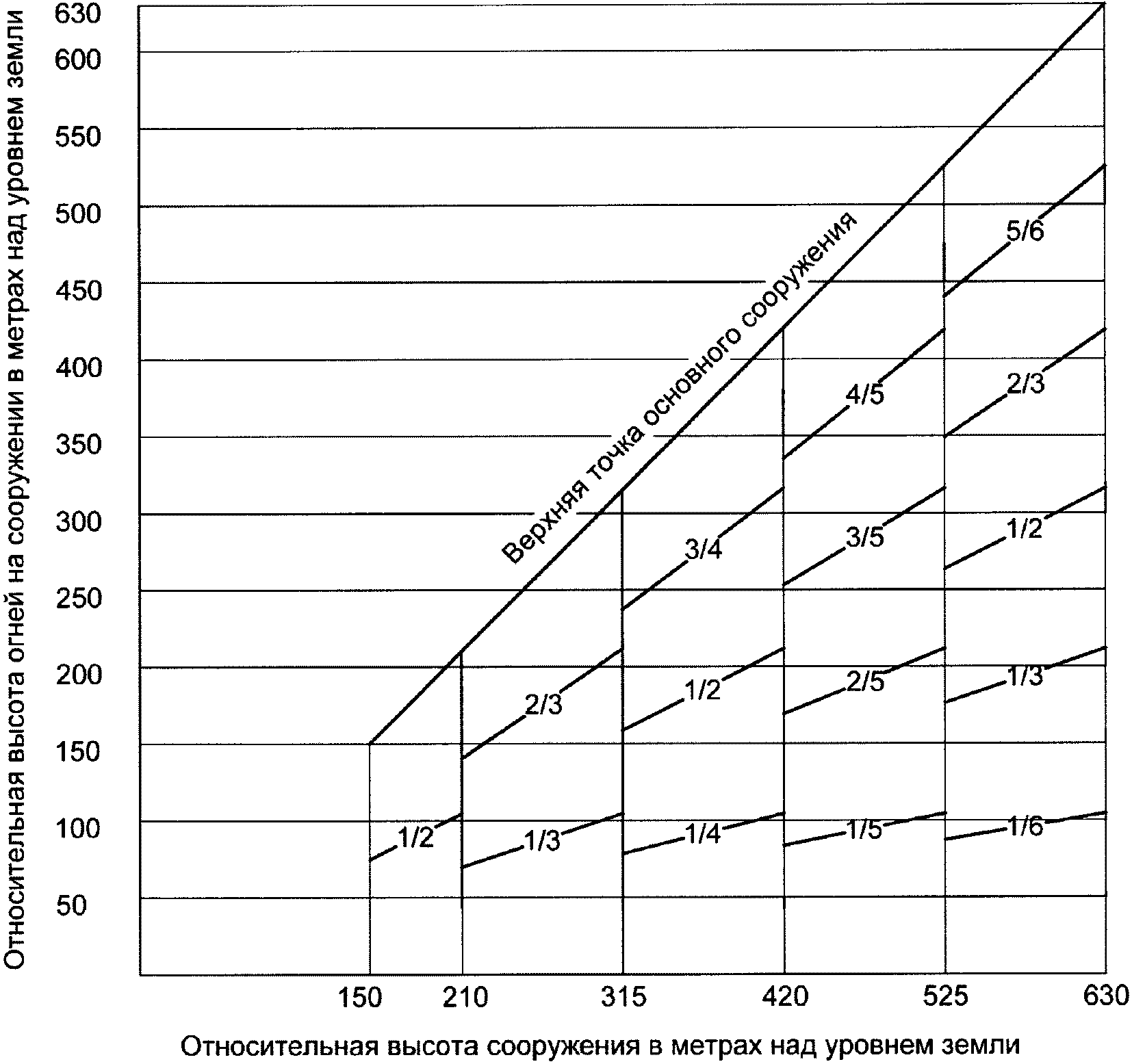

Рисунок 6. Сдвоенная система светоограждения препятствий с огнями высокой/средней интенсивности типа A/типа C
