Таблица 6.1. Основные характеристики специальных оросителей, монтируемых внутри стеллажей

Наименование показателя	Значение показателя при условном диаметре выходного отверстия, мм
Наименование показателя	12	15
Диапазон рабочих давлений, МПа	От 0,1 до 1,0 включ.	От 0,1 до 1,0 включ.
Расчетная площадь защиты одним оросителем <*>, м²	3,0	3,0
Интенсивность орошения, л/(с·м²), при давлении 0,1 МПа	0,3	0,4
<*> При высоте установки оросителя над орошаемой поверхностью 0,05 м и давлении от 0,1 до 0,2 МПа.

6.9. Возможные варианты установки оросителей во внутристеллажном пространстве показаны на рисунках 6.2 и 6.3.

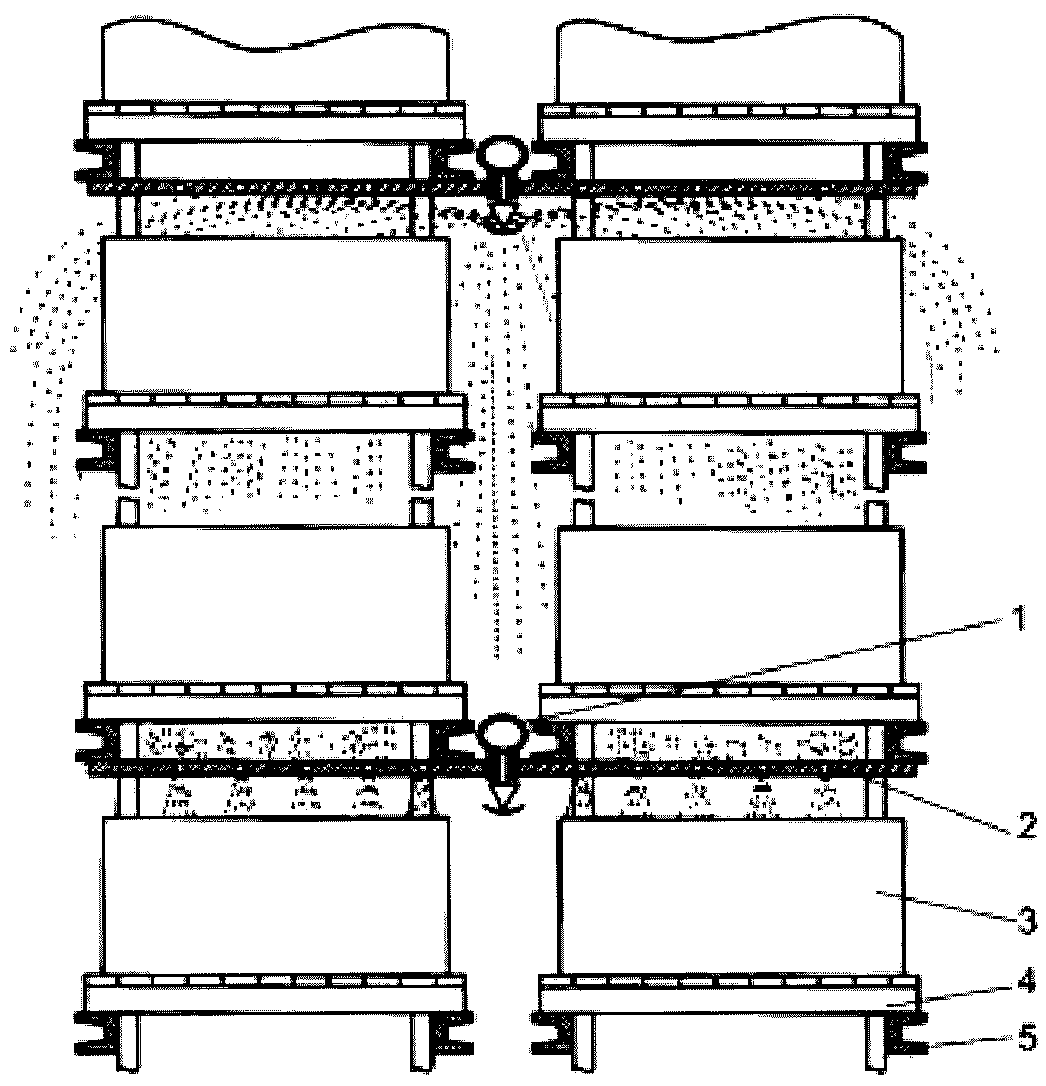

Рисунок 6.2. Примерная схема размещения специальных розеточных оросителей в спаренном стеллаже
1 - распределительный трубопровод; 2 - экран; 3 - хранящаяся продукция; 4 - поддон; 5 - стеллаж

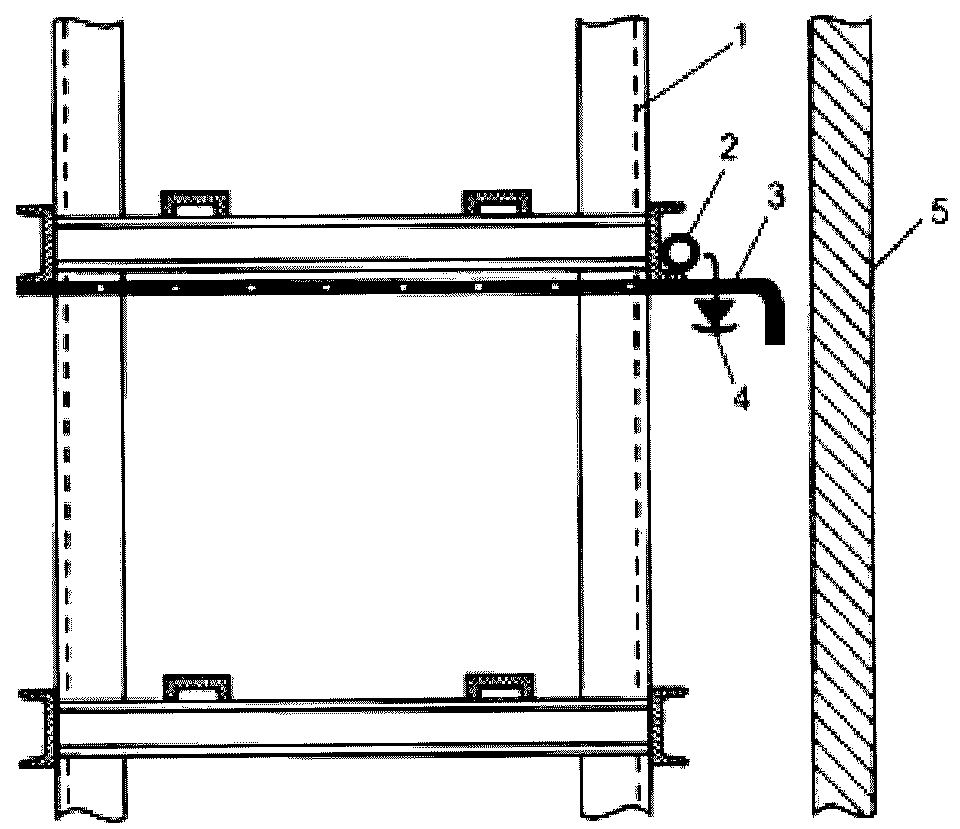

Рисунок 6.3. Примерная схема размещения специальных розеточных оросителей в одинарном стеллаже
1 - стеллаж; 2 - распределительный трубопровод; 3 - экран; 4 - специальный розеточный ороситель; 5 - стеновая панель

6.10. Расход воды для спринклерной установки во внутристеллажном пространстве Q_ст, л/с, определяется по формуле:

00000010.wmz , (6.1)

где: A - длина расчетной секции, м;

B - наибольшая ширина спаренных стеллажей, м;

n - количество экранов по высоте;

i - интенсивность орошения под экраном, л/(с·м²).

6.11. Длина расчетной секции A определяется по таблице 6.2 в зависимости от конструкции поддонов, применяемых для складирования материалов.
