Таблица N 5-2. Предельно допустимая интенсивность теплового излучения

Таблица N 5-2

Предельно допустимая интенсивность теплового излучения

Степень поражения	Интенсивность теплового излучения, кВт/м²
Без негативных последствий в течение длительного времени	1,4
Безопасно для человека в брезентовой одежде	4,2
Непереносимая боль через 20 - 30 с Ожог первой степени через 15 - 20 с Ожог второй степени через 30 - 40 с Воспламенение хлопка-волокна через 15 мин	7,0
Непереносимая боль через 3 - 5 с Ожог первой степени через 6 - 8 с Ожог второй степени через 12 - 16 с	10,5
Воспламенение древесины с шероховатой поверхностью (влажность 12%) при длительности облучения 15 мин	12,9
Воспламенение древесины, окрашенной масляной краской по строганной поверхности; воспламенение фанеры	17,0

Воздействие открытого пламени и тепловой радиации от пожара на технологическое оборудование, наружные установки оценивается по значению поглощенной дозы тепловой радиации, вычисляемой по формуле:

00000034.wmz , (5-3)

где: q_об - величина теплового потока на единицу площади, кВт/м²;

t - длительность теплового воздействия, с.

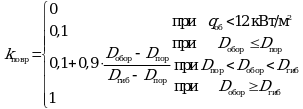

Зависимость степени повреждения оборудования k_повр от дозы поглощенной тепловой радиации D_обор имеет вид:

00000035.wmz , (5-4)

где: D_пор - пороговое значение дозы поглощенной тепловой радиации, кВтс/м², ниже которого оборудование получает только слабые повреждения (k_повр = 0,1);

D_гиб - значение дозы поглощенной тепловой радиации, кВтс/м², выше которого оборудование считается полностью разрушенным. Значения D_пор и D_гиб для различных типов оборудования приведены в таблице N 5-3 приложения N 5 к настоящему Руководству.

Детерминированные критерии поражения тепловым излучением Таблица N 5-3. Значения Dпор и Dгиб для оборудования разных классов чувствительности к воздействию тепловой радиации
