3.3.3. Составление расчетной схемы эвакуации

Расчетная схема эвакуации представляет собой отдельно выполненную или нанесенную на план здания схему, на которой отражены количество людей на начальных участках, направление их движения и геометрические размеры участков пути. При использовании современных расчетных программных комплексов, расчетная схема, как правило, составляется автоматически на основе исходных данных, введенных пользователем: количество людей и направления их движения (рис. 190 - 192). В соответствии с требованиями методики один выход с этажа блокируется. В рассматриваемом примере блокируется выход в осях 1-2/Б-В, так как в случае его функционирования через него будет эвакуироваться большее количество людей, чем через выход с этажа в осях 6-7/А-Б. В таком случае ЛК 1 будет испытывать максимальные нагрузки.

Пример составления расчетной схемы эвакуации при использовании других моделей для расчета, например, упрощенно-аналитической, приведен на рис. П5.2 Методики.

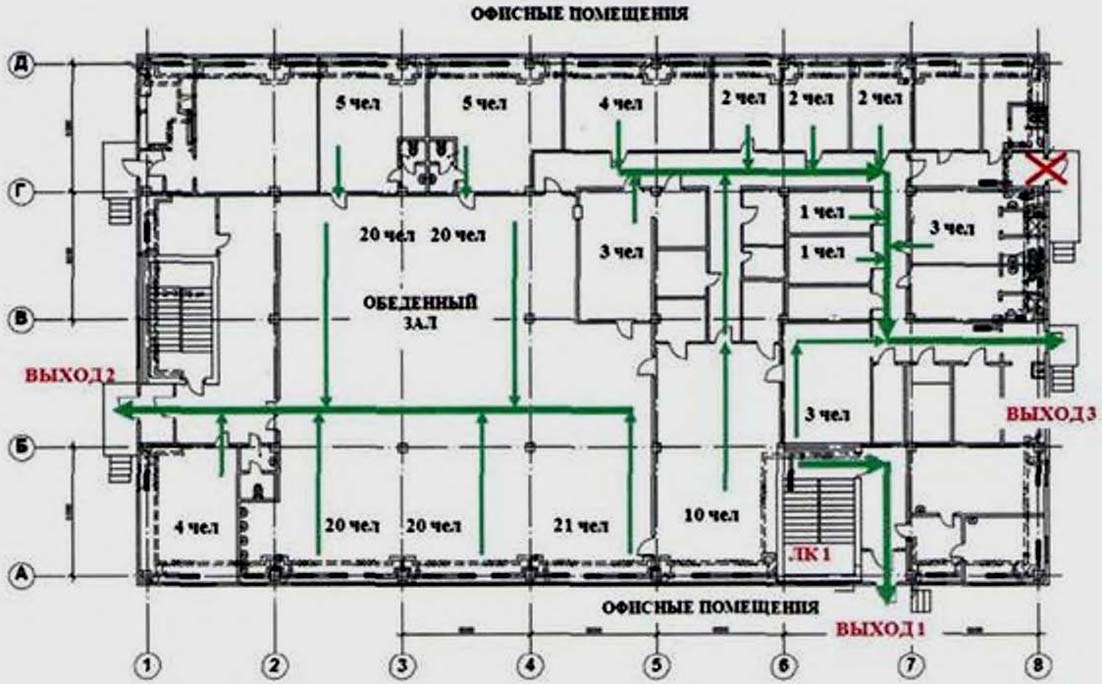

Рис. 190. Расчетная схема эвакуации с 1-го этажа

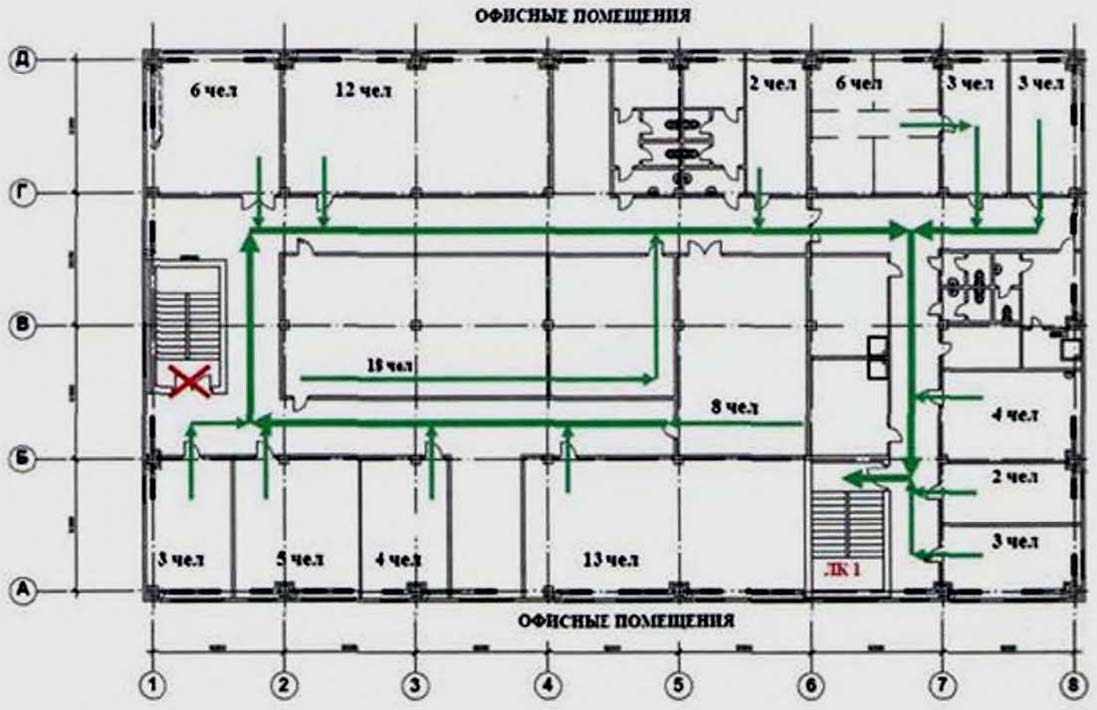

Рис. 191. Расчетная схема эвакуации с 2-го этажа

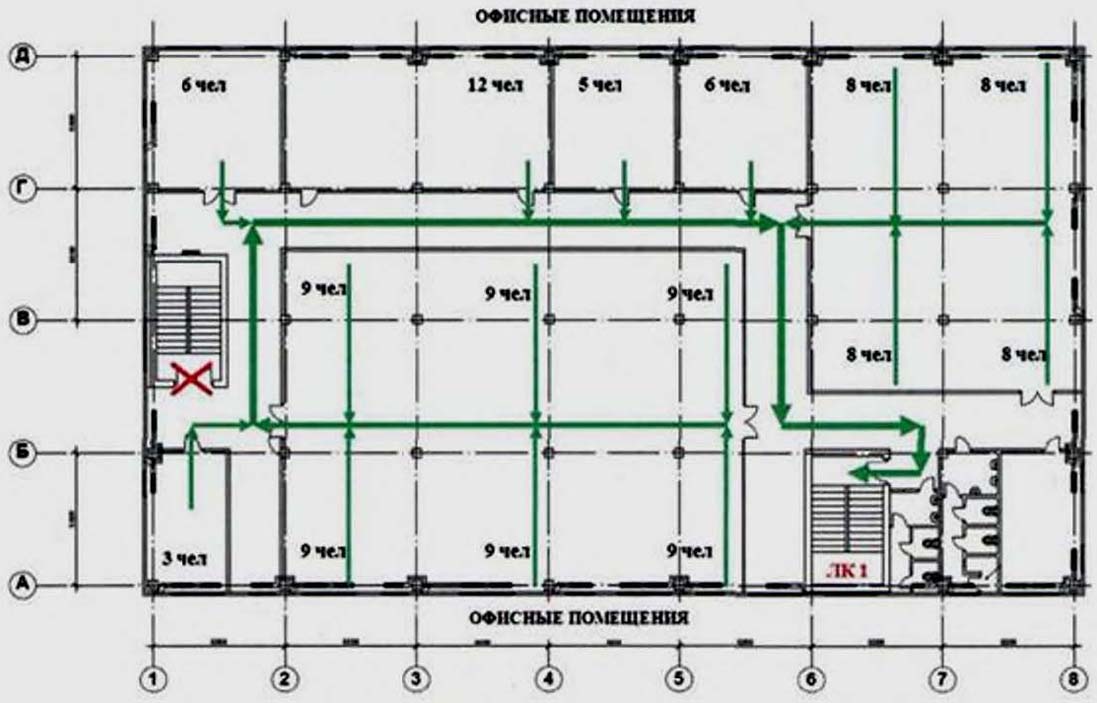

Рис. 192. Расчетная схема эвакуации с 3-го этажа
