Таблица 7. Время блокирования tбл ОФП путей эвакуации

Таблица 7

Время блокирования tбл ОФП путей эвакуации

N выхода

Оси расположения

Время блокирования, с

CO2

CO

HCl

T

O2

Потеря видимости

1

> 410

> 410

230

> 230

> 230

230

2

Блокирован

3

> 410

> 410

410

> 410

> 410

410

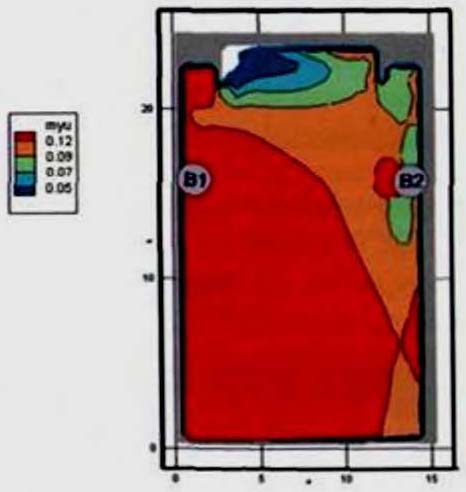

Рис. 84. Оптическая плотность дыма (Нп/м) в вертикальном

сечении 1-1 в момент времени 80 с


Рис. 85. Оптическая плотность дыма (Нп/м) в вертикальном

сечении 1-1 в момент времени 130 с

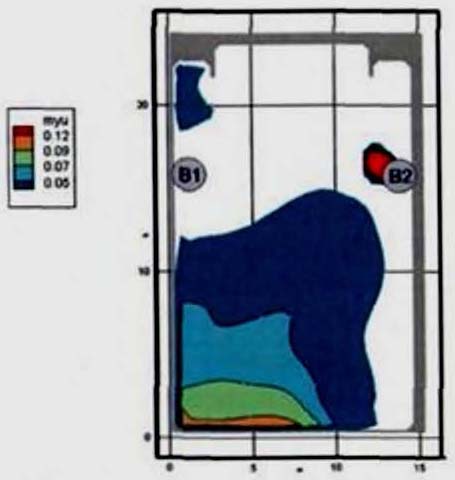

Рис. 86. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 2,9 м от уровня пола

в момент времени 170 с


Рис. 87. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 2,9 м от уровня пола

в момент времени 230 с


Рис. 88. Оптическая плотность дыма (Нп/м)

в горизонтальном сечении на высоте 1,7 м от уровня пола

в момент времени 410 с


Рис. 89. Поля температуры (K) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 410 с


Рис. 90. Поля температуры (K) в горизонтальном сечении

на высоте 2,9 м от уровня пола в момент времени 230 с


Рис. 91. Концентрация CO (кг/м3) в горизонтальном сечении

на высоте 2,9 м от уровня пола в момент времени 410 с


Рис 92. Концентрация CO (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 410 с

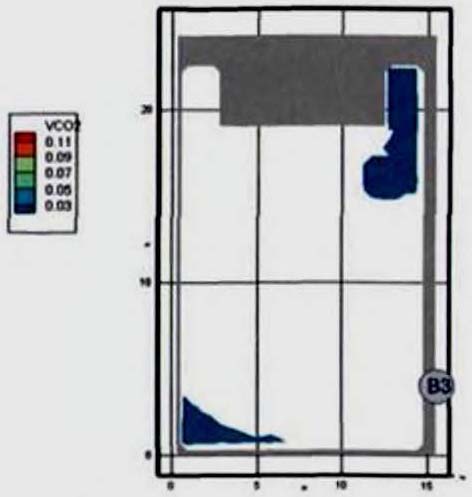

Рис. 93. Концентрация CO2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 410 с


Рис. 94. Концентрация CO2 (кг/м3) в горизонтальном сечении

на высоте 2,9 м от уровня пола в момент времени 410 с


Рис. 95. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 2,9 м от уровня пола в момент времени 230 с


Рис. 96. Концентрация O2 (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 410 с


Рис. 97. Концентрация HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 410 с


Рис. 98. Концентрация HCl (кг/м3) в горизонтальном сечении

на высоте 1,7 м от уровня пола в момент времени 230 с

Сценарий 6 Сценарий 7
