Таблица 4.11 - Перечень материалов и изделий, предназначенных для изготовления одного механического запорного устройства для двухъярусных откидных коек

Таблица 4.11 - Перечень материалов и изделий,

предназначенных для изготовления одного механического

запорного устройства для двухъярусных откидных коек

Наименование

Сечение или диаметр, мм

Длина, мм

Масса элемент а, кг

Количество, шт.

Общая масса, кг

1

Швеллер N 10

-

2225

19,10

2

38,20

2

Швеллер N 10

-

1370

11,80

2

23,60

3

Труба стальная

22 x 4

30

0,05

1

0,05

4

Труба стальная

22 x 4

2985

5,30

1

5,30

5

Труба стальная

22 x 4

25

0,04

1

0,04

6

Бобышка

-

-

0,04

4

0,16

7

Бобышка

-

-

0,05

4

0,20

8

Уголок стальной

50 x 50 x 5

650

2,45

2

4,90

9

Уголок стальной

50 x 50 x 5

2005

7,56

2

15,12

10

Уголок стальной

50 x 50 x 5

1160

4,40

2

8,80

11

Уголок стальной

50 x 50 x 5

2025

7,60

1

7,60

12

Уголок стальной

50 x 50 x 5

750

2,80

2

5,60

13

Уголок стальной

50 x 50 x 5

50

0,20

2

0,40

14

Сталь полосовая

14 x 20

25

0,06

1

0,06

15

Ось, сталь круглая

20

-

0,03

4

0,12

16

Ось, сталь круглая

20

-

0,02

4

0,08

17

Запор, сталь круглая

12

3300

2,98

1

2,98

18

Винт, сталь круглая

10

-

0,004

1

0,004

19

Ручка, сталь круглая

12

200

0,20

2

0,40

20

Втулка, сталь круглая

16

-

0,006

4

0,024

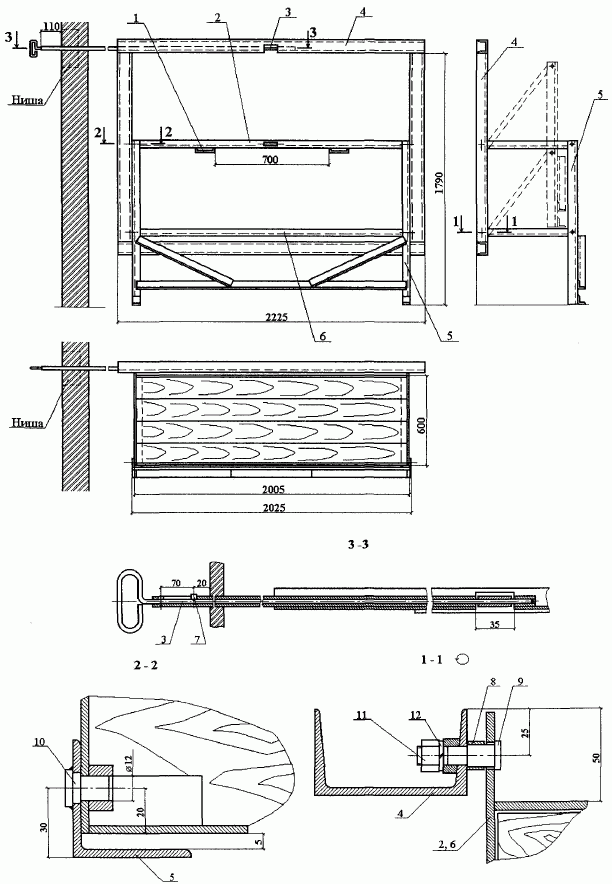

1 - ручка; 2 - лежак верхний; 3 - запор; 4 - рама;

5 - стойка; 6 - лежак нижний; 7 - винт; 8 - втулка;

9, 10 - ось; 11 - гайка М 12; 12 - шайба

Рисунок 4.14 - Механическое запорное устройство

для двухъярусных откидных коек
