Таблица 4.17 - Перечень материалов, предназначенных для изготовления одной металлической решетки двустворчатой для окон служебных помещений

1 - рама решетки; 2 - полотно решетки;

3, 4 - полоса стальная; 5, 6 - проушина;

7 - деталь закладная; 8 - петля

Рисунок 4.21 - Решетка оконная одностворчатая (варианты)

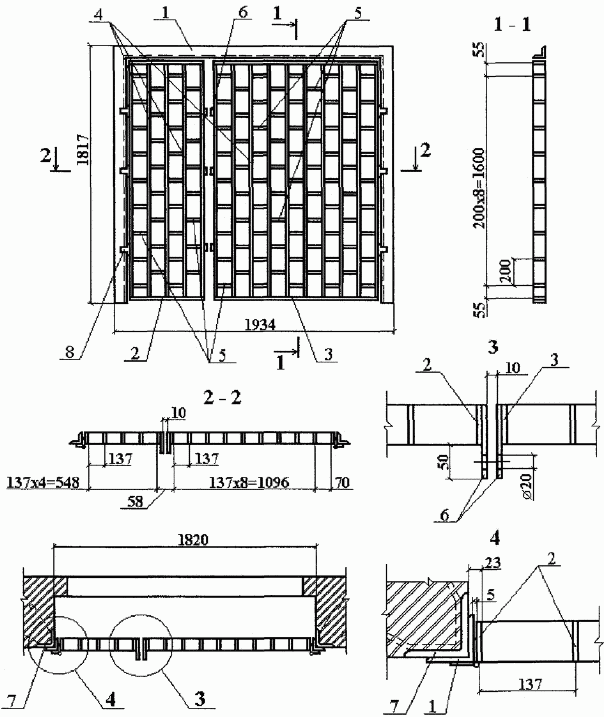

1 - рама решетки; 2, 3 - полотно решетки;

4, 5 - полоса стальная; 6 - проушина;

7 - деталь закладная; 8 - петля

Рисунок 4.22 - Решетка оконная двустворчатая

Одна из разновидностей стационарной декоративной оконной решетки для административных зданий приведена на рисунке 4.23.

Используемые материалы: полоса стальная 60 x 5; круг стальной D 12 мм; проволока D 6 мм.

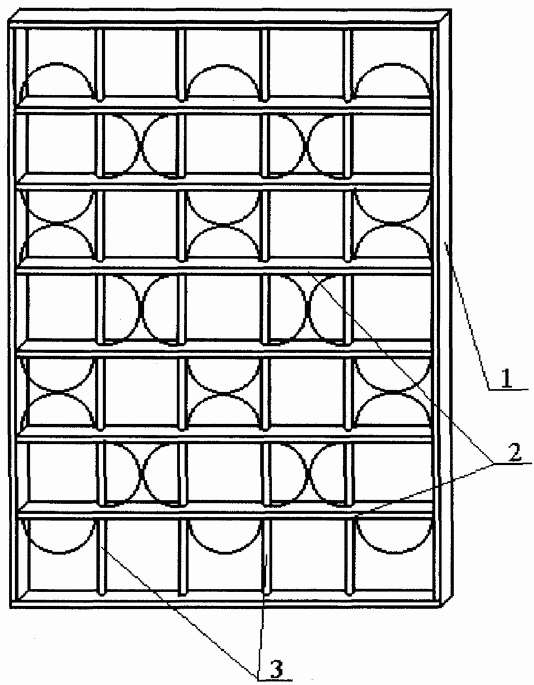

1 - каркас; 2 - полоса стальная; 3 - пруток стальной

Рисунок 4.23 - Решетка оконная для административных зданий

Решетка оконная камерная однопольная (рисунок 4.24) состоит из каркаса, обрамляющего проем, прикрепленного к стене металлическими штырями, и открывающейся решетки. Каркас и полотно решетки выполнены из металлических уголков. По периметру изделий приваривается металлическая сетка. Полотно решетки навешивается на каркас с помощью петель и запирается на запорное устройство. Перечень материалов и изделий, предназначенных для изготовления решетки оконной однопольной, приведен в таблице 4.18.

1 - 7 - уголок; 8, 9 - полоса металлическая;

10 - 12 - сетка металлическая; круглая;

13 - сталь листовая; 14 - швеллер; 15 - сталь круглая;

16 - труба; 17 - петля; 18 - запорное устройство.

Рисунок 4.24 - Решетка оконная камерная однопольная
