4. РАСЧЕТНЫЕ, ДОПУСТИМЫЕ И ПРЕДЕЛЬНЫЕ ПОКАЗАТЕЛИ
ДЕФОРМАЦИЙ ЗЕМНОЙ ПОВЕРХНОСТИ ДЛЯ ПОДРАБАТЫВАЕМЫХ ЗДАНИЙ,
СООРУЖЕНИЙ И КОММУНИКАЦИЙ
4.1. Нормы настоящего раздела распространяются на эксплуатируемые гражданские и промышленные здания, построенные без конструктивных мер охраны от вредного влияния подработок, а также на инженерные сооружения, наружные трубопроводы, линии электропередач, железные дороги и транспортные сооружения.
4.2. Условия подработки и применения мер охраны зданий, сооружений и коммуникаций устанавливаются сравнением расчетных показателей деформаций в пятне застройки рассматриваемых объектов с допустимыми и предельными показателями деформаций для этих объектов.
4.3. Допустимые и предельные показатели деформаций для зданий и сооружений, не указанных в настоящем разделе, можно принимать по аналогии с перечисленными, близкими по конструктивным особенностям и условиям эксплуатации. Меры охраны в этом случае подлежат утверждению в порядке, установленном Госгортехнадзором РФ.
Разрешается принимать допустимые и предельные показатели деформаций, отличные от приведенных в настоящем разделе, если они обоснованы технико-экономическим или другими расчетами, выполненными специализированными организациями.
4.4. Если допустимые и предельные показатели деформаций для рассматриваемых зданий и сооружений характеризуются несколькими параметрами, то меры охраны при их подработке должны удовлетворять требованиям по всем параметрам. Если возможно образование сосредоточенных деформаций земной поверхности в виде трещин с уступами, в тех случаях, когда не указаны допустимые или предельные показатели деформаций, допустимость подработки сооружений должна быть установлена статическими расчетами по Строительным Нормам и Правилам.
4.5. Условия подработки зданий, построенных с конструктивными мерами защиты, и зданий с введенными до начала влияния горных работ мерами охраны, изложены в пп. 1.4 и 1.8.
4.6. Расчетный показатель деформаций для гражданских зданий
определяется по следующим формулам.
1. При разработке пласта отдельной выработкой:
а) при деформациях земной поверхности без образования уступов
; (4.1)б) при деформациях земной поверхности с образованием трещин и уступов
. (4.2)2. При многократной подработке - разработке одного или свиты пластов несколькими выработками:
- при процессе сдвижения, когда разрывы во времени между подработками меньше или равны общей продолжительности процесса сдвижения,
а) при деформациях земной поверхности без образования уступов
; (4.3)б) при деформациях земной поверхности с образованием трещин и уступов
; (4.4)- при процессе сдвижения с разрывами во времени, превышающими общую продолжительность процесса сдвижения,
, (4.5)l и H - соответственно длина здания (отсека), мм, и его высота от подошвы фундамента до верха карниза, м;
,
,
- соответственно расчетные величины горизонтальной деформации (безразм.), радиуса кривизны, м (
, K - кривизна земной поверхности, 1/м), и уступа, мм, от одной выработки; определяются по Прил. 1; ,
, - расчетные величины горизонтальной деформации, кривизны земной поверхности и уступа от отдельной i-той выработки; n - количество выработок;
,
,
- показатели деформаций от влияния первой, второй и n-ой выработок, определяются по формулам (4.1) и (4.2);
,
- коэффициенты условий работы при учете воздействия на здание или сооружение относительных горизонтальных деформаций
и кривизны K; значения коэффициентов условий работы принимаются по табл. 4.1.
КОЭФФИЦИЕНТЫ УСЛОВИЙ РАБОТЫ ДЛЯ ЗДАНИЙ,
СООРУЖЕНИЙ И КОММУНИКАЦИЙ
┌────────────────────────────────┬───────────┬────────────────────────────┐
│ Деформация земной поверхности │Обозначения│При длине здания, сооружения│
│ │ │ или коммуникации l, м │
│ │ ├──────┬────────┬────────────┤
│ │ │до 15 │15 - 30 │ свыше 30 │
├────────────────────────────────┼───────────┼──────┼────────┼────────────┤
│Относительная горизонтальная │m │1,0 │0,8 │0,7 │
│деформация растяжения или сжатия│ эпсилон │ │ │ │
├────────────────────────────────┼───────────┼──────┼────────┼────────────┤
│Кривизна выпуклости │m │1,0 │0,7 │0,5 │
│или вогнутости │ k │ │ │ │
├────────────────────────────────┼───────────┼──────┼────────┼────────────┤
│ │ i │ │ │ │
└────────────────────────────────┴───────────┴──────┴────────┴────────────┘
1. При рассмотрении поперечного сечения здания (сооружения) за l следует принимать его ширину.
2. Для круглого в плане здания (сооружения) за l следует принимать его внешний диаметр.
3. Для здания (сооружения) башенного типа при l < 15 м следует принимать
.
4. Для подземных газо- и нефтепроводов независимо от их длины следует принимать
.
5. Для подкрановых путей мостовых кранов, имеющих длину более 60 м, следует принимать
.
6. Приведенные значения коэффициентов условий работы применимы при выполнении горных работ на глубине до 500 м, при глубинах разработки более 500 м значения всех коэффициентов принимаются равными единице.
4.7. Расчетные показатели деформаций для промышленных зданий, инженерных сооружений и коммуникаций , R, i,
(в зависимости от определяющих допустимые деформации параметров) определяются по следующим формулам.
1. При разработке пласта отдельной выработкой:
а) при деформациях земной поверхности без образования уступов
; (4.6)
; (4.7)
; (4.8)б) при деформациях земной поверхности с образованием уступов
, (4.9)и - по формуле (4.6).
2. При многократной подработке несколькими выработками или свитой пластов:
- при процессе сдвижения, когда разрывы во времени между подработками меньше, равны или превышают общую продолжительность процесса сдвижения,
а) при деформациях земной поверхности без образования уступов
; (4.10)
; (4.11)
; (4.12)б) при деформациях земной поверхности с образованием трещин и уступов
; (4.13)и - по формуле (4.10),
,
- расчетные величины кривизны (1/м) и наклонов (безразм.) земной поверхности от одной выработки;
- коэффициенты условий работы при учете воздействия на здание или сооружение наклонов земной поверхности i, принимаются по табл. 4.1;
- расчетная величина наклонов земной поверхности от отдельной i-той выработки.
1. В формулах (4.1) - (4.4) и (4.6) - (4.12) учитываются абсолютные значения горизонтальных деформаций земной поверхности, кривизны и наклонов, но деформации сжатия и прогибов принимаются с коэффициентом 0,7.
2. В формулах (4.4) и (4.13) деформации уступов земной поверхности алгебраически суммируются.
4.8. Расчетные показатели деформаций от планируемых подработок при наличии старых выработок и отсутствии по ним исходных данных следует принимать увеличенными в соответствии с п. 4.2.4 Прил. 1.
4.9. Допустимые и предельные показатели деформаций земной поверхности для гражданских (жилых и общественных) зданий определяются по формулам:
; (4.14)
, (4.15)
и
- нормативные допустимый и предельный показатели деформаций, определяются по табл. 4.2 в зависимости от назначения гражданских зданий и их этажности;
- коэффициент, зависящий от грунтовых условий, принимается по табл. 4.3;
- коэффициент, учитывающий материал и толщину наружных стен зданий, принимается по табл. 4.4;
- коэффициент, учитывающий износ наружных стен зданий, принимается по табл. 4.5;
- коэффициент, учитывающий наличие "жестких" перекрытий.
Для зданий со сборными или монолитными железобетонными перекрытиями
, для зданий с деревянными перекрытиями
.
- коэффициент, учитывающий форму здания в плане.
Для простой формы
; для зданий П-образной, Г-образной, Т-образной формы в плане и других конфигураций
; для зданий с деревянными стенами во всех случаях .
В формулах (4.14), (4.15) должно соблюдаться условие:
. (4.16)Если произведение указанных коэффициентов менее 0,5, то его принимают равным 0,5.
НОРМАТИВНЫЕ ПОКАЗАТЕЛИ ДЕФОРМАЦИЙ
И
ДЛЯ ГРАЖДАНСКИХ ЗДАНИЙ
┌────┬─────────────────────────────────────┬─────┬────────────────┬────────────────┐
│Раз-│ Объекты │Этаж-│ Допустимые │ Предельные │
│ряд │ │ность│[ДЕЛЬТА I ] , мм│[ДЕЛЬТА I ] , мм│
│ │ │ │ д н │ п н │
├────┼─────────────────────────────────────┼─────┼────────────────┼────────────────┤
│1 │Общественные здания особой │1 - 3│70 │140 │
│ │значимости, монументальные здания с │4 - 5│100 │140 │
│ │большими залами, пролетами более 18 м│ │ │ │
├────┼─────────────────────────────────────┼─────┼────────────────┼────────────────┤
│2 │Детские дошкольные учреждения, │1 - 3│80 │160 │
│ │поликлиники, школы, роддома, │4 - 5│120 │160 │
│ │больницы, театры, дворцы культуры │ │ │ │
├────┼─────────────────────────────────────┼─────┼────────────────┼────────────────┤
│3 │Жилые здания, гостиницы │1 - 3│100 │160 │
├────┼─────────────────────────────────────┼─────┼────────────────┼────────────────┤
│4 │Учреждения общественного │1 - 3│110 │160 │
│ │обслуживания, вспомогательные здания │4 - 5│160 │160 │
└────┴─────────────────────────────────────┴─────┴────────────────┴────────────────┘
1. Приведенные в табл. 4.2 показатели деформаций могут использоваться для гражданских зданий с несущими каменными стенами на ленточных фундаментах без фундаментных и стенных поясов, а также для деревянных зданий. Гражданские каркасные здания следует охранять в соответствии с пп. 4.11 - 4.13.
2. Значения допустимых и предельных показателей деформаций определены для условий подработки при скоростях оседания земной поверхности, не превышающих 10 мм/сут. и скоростях подвигания очистных выработок до 150 м/мес. При скоростях подвигания очистных выработок свыше 150 м/мес. допустимые и предельные показатели деформаций устанавливаются на основании заключения специализированных организаций.
КОЭФФИЦИЕНТ ДЛЯ РАЗЛИЧНЫХ ГРУНТОВ
┌────────────────────────────────────────────────────────────────┬────────┐
│ │ 1 │
├────────────────────────────────────────────────────────────────┼────────┤
│С высокой несущей способностью (скальные, крупнообломочные, │0,9 │
│плотные глины) │ │
├────────────────────────────────────────────────────────────────┼────────┤
│Пески, супеси, суглинки, глины │1,0 │
├────────────────────────────────────────────────────────────────┼────────┤
│Слабые, с низкой несущей способностью (глины пластичные, │1,2 │
│рыхлые пески) │ │
├────────────────────────────────────────────────────────────────┼────────┤
└────────────────────────────────────────────────────────────────┴────────┘
Примечание. Если подрабатываемые здания и сооружения расположены на просадочных грунтах, необходимо принять меры к предотвращению замачивания их оснований в результате изменения рельефа местности и нарушения режима грунтовых вод при подработке.
┌───────────────────────────────────────────────────┬────────────────┬────┐
│ Материал стен │Толщина стен, мм│ n │
│ │ │ 2 │
├───────────────────────────────────────────────────┼────────────────┼────┤
├───────────────────────────────────────────────────┼────────────────┼────┤
│Кладка из мелких шлакоблоков │400 │1,0 │
├───────────────────────────────────────────────────┼────────────────┼────┤
│Облегченная кирпичная кладка │380 │0,7 │
├───────────────────────────────────────────────────┼────────────────┼────┤
│Деревянные рубленые │- │1,5 │
├───────────────────────────────────────────────────┼────────────────┼────┤
│Каркасно-щитовые, из коротких бревен в "столбах" │- │1,2 │
├───────────────────────────────────────────────────┼────────────────┼────┤
│Наливные из золошлакобетона │300 - 400 │1,0 │
├───────────────────────────────────────────────────┼────────────────┼────┤
│Глинокамышовые мазаные, с деревянным каркасом │350 │1,3 │
├───────────────────────────────────────────────────┼────────────────┼────┤
│Глиносоломенные литые (глинобитные), │300 - 400 │0,9 │
│из самано-глино-соломенного кирпича │ │ │
└───────────────────────────────────────────────────┴────────────────┴────┘
┌───────────────────────────────────────────┬─────────────────────────────┐
│ │ 3 │
├───────────────────────────────────────────┼─────────────────────────────┤
└───────────────────────────────────────────┴─────────────────────────────┘
Примечание. Процент износа стен определяется по Прил. 6. При отсутствии видимых трещин в стенах допускается определять износ как отношение времени эксплуатации здания к расчетному сроку его службы.
4.10. Для определения безопасных и предельных глубин подработки гражданских зданий по разд. 3 допустимые и предельные показатели горизонтальных деформаций (безразмерные величины) определяются по формулам:
; (4.17)
, (4.18)где
и
- соответственно допустимые и предельные величины показателя деформаций (мм), определяются по формулам (4.14) и (4.15).
4.11. Допустимые и предельные показатели деформаций для промышленных зданий определяются по формулам:
; (4.19)
, (4.20)
,
- нормативные величины допустимого и предельного показателей горизонтальных деформаций земной поверхности для промышленных зданий (безразм. величины);
- коэффициент, зависящий от грунтовых условий, принимается по табл. 4.3;
- коэффициент, зависящий от состояния здания к моменту его подработки, принимается по табл. 4.6.
┌────────────┬───┬────────────────────────────────────────────────────────┐
│ Состояние │ n │ Признаки состояния (возможные повреждения) │
│ здания │ 6│ │
├────────────┼───┼────────────────────────────────────────────────────────┤
│Хорошее │1,1│Незначительные повреждения или их отсутствие │
├────────────┼───┼────────────────────────────────────────────────────────┤
│Удовлетво- │1,0│Отдельные вертикальные трещины в стенах с раскрытием до │
│рительное │ │2 мм, горизонтальные трещины в столбах и колоннах с │
│ │ │раскрытием до 0,5 мм. Повреждения и выветрелость стен в │
│ │ │местах опирания оконных и дверных перемычек без угрозы │
│ │ │обрушения последних │
├────────────┼───┼────────────────────────────────────────────────────────┤
│Неудовлетво-│0,9│Значительная выветрелость стен, особенно в местах │
│рительное │ │опирания прогонов, балок и плит перекрытий, повреждения │
│ │ │фундаментов; значительная коррозия или повреждения │
│ │ │элементов металлического каркаса; множественные трещины │
│ │ │в несущих стенах с раскрытием более 2 мм; горизонтальные│
│ │ │трещины в столбах и колоннах с раскрытием более 0,5 мм, │
│ │ │наклонные трещины в стенах, не сопровождающиеся │
│ │ │разрушением кладки; отсутствие анкерной связи между │
│ │ │колоннами и самонесущими стенами, не сопровождающиеся │
│ │ │выпучиванием стен; недостаточность опирания элементов │
│ │ │покрытий и перекрытий на стены и балки │
├────────────┼───┼────────────────────────────────────────────────────────┤
│Ветхое │0,7│Трещины в несущих стенах, сопровождающиеся местным │
│ │ │разрушением кладки; косые трещины в пилястрах и столбах │
│ │ │под опорами балок; множественные вертикальные трещины в │
│ │ │столбах и колоннах; потеря устойчивости металлических │
│ │ │элементов каркаса, сопровождающаяся выпучиванием колонн,│
│ │ │ферм, балок; значительный выход стен из горизонтальной и│
│ │ │вертикальной плоскостей; глубокая коррозия │
│ │ │конструктивных элементов │
└────────────┴───┴────────────────────────────────────────────────────────┘
Примечание. При решении вопроса о подработке промышленных зданий, находящихся в неудовлетворительном или ветхом состоянии, необходимо в обязательном порядке рассмотреть возможность ремонта и укрепления несущих конструкций перед подработкой.
4.12. Нормативная величина допустимого показателя горизонтальных деформаций земной поверхности для промышленных зданий (каркасные, бескаркасные и с неполным каркасом) определяется по следующим формулам:
- для зданий на столбчатых и ленточных фундаментах
; (4.21)- для зданий на сплошных железобетонных плитах
, (4.22)
- показатель (мм), зависящий от разряда здания, принимаемого по табл. 4.7, и конструктивной схемы здания; определяется по табл. 4.8;
- расстояние от середины здания на ленточных фундаментах, от середины каркасного здания без связевого блока, от связевого блока каркасного здания или от жесткой пристройки до крайних фундаментов, мм (рис. 4.1);
- длина фундаментной плиты (мм).
КЛАССИФИКАЦИЯ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
┌──────────────────────────────────────────────────────────────────┬──────┐
│ Характеристика здания │Разряд│
│ │здания│
├──────────────────────────────────────────────────────────────────┼──────┤
│Производственные здания с герметизированными помещениями и особыми│1 │
│требованиями к чистоте, температуре и влажности внутреннего │ │
│воздуха; одноэтажные здания с трехсменным производством при │ │
│наличии в одном пролете двух мостовых кранов весьма тяжелого │ │
│режима работы │ │
├──────────────────────────────────────────────────────────────────┼──────┤
│Одноэтажные здания с двух- и трехсменным производством при наличии│2 │
│мостовых кранов тяжелого, среднего или легкого режима работы; │ │
│многоэтажные производственные здания тяжелой промышленности с │ │
│динамическими нагрузками на перекрытия; производственные здания │ │
│химических предприятий с двух- и трехсменным производством; │ │
│сборочные цехи предприятий точного машиностроения; производствен- │ │
│ные предприятия пищевой и медицинской промышленности; центральные │ │
│и групповые обогатительные фабрики; брикетные фабрики и фабрики │ │
│инертной пыли; труболитейные цехи с карусельными разливочными │ │
│машинами; мартеновские, кузнечные, литейные и прокатные цехи │ │
│металлургических и машиностроительных заводов; холодильники │ │
│районного значения; надшахтные здания и здания подъемных машин │ │
├──────────────────────────────────────────────────────────────────┼──────┤
│Одноэтажные здания с односменным производством при наличии │3 │
│мостовых кранов; одноэтажные бескрановые здания и здания с │ │
│подвесными кранами при двух- и трехсменном производстве; │ │
│многоэтажные производственные здания легкой промышленности с │ │
│динамическими нагрузками на перекрытия; многоэтажные здания │ │
│тяжелой промышленности с двух- и трехсменным производством без │ │
│динамических нагрузок на перекрытия; вспомогательные здания при │ │
│наличии мостовых кранов тяжелого или среднего режима работы; │ │
│административно-бытовые комбинаты, отдельно стоящие бытовые │ │
│помещения, заводские амбулатории, больницы, бани и т.п.; │ │
│центральные электромеханические мастерские; главные корпуса │ │
│авторемонтных, мотороремонтных, цементных заводов; мясокомбинаты, │ │
│хлебозаводы, элеваторы; шахтные и заводские котельные │ │
├──────────────────────────────────────────────────────────────────┼──────┤
│Одноэтажные бескрановые здания и здания с подвесными кранами при │4 │
│односменном производстве; многоэтажные производственные здания │ │
│легкой промышленности без динамических нагрузок на перекрытия; │ │
│многоэтажные производственные здания тяжелой промышленности с │ │
│односменным производством без динамических нагрузок на перекрытия;│ │
│складские здания; административно-хозяйственные помещения, │ │
│лаборатории, конструкторские бюро; автогаражи; компрессорные │ │
│станции; здания шахтных вентиляторов и электроподстанций │ │
├──────────────────────────────────────────────────────────────────┼──────┤
│Производственные здания с демонтированным оборудованием или │5 │
│другими изменениями технологии, приводящими к уменьшению нагрузок │ │
│на конструкции; вспомогательные здания, не отмеченные в разрядах │ │
│3 и 4 │ │
└──────────────────────────────────────────────────────────────────┴──────┘
┌───────┬─────────────────────────────────────────┬───────────────────────┐
│Разряд │ Каркасные │ Бескаркасные │
│зданий │ │ и с неполным каркасом │
├───────┼─────────────────────────────────────────┼───────────────────────┤
├───────┼─────────────────────────────────────────┼───────────────────────┤
├───────┼─────────────────────────────────────────┼───────────────────────┤
├───────┼─────────────────────────────────────────┼───────────────────────┤
│4 │80, но не более [C ], опред. по табл. 4.9│60 │
│ │ п │ │
├───────┼─────────────────────────────────────────┴───────────────────────┤
│5 │Допустимые показатели деформаций равны предельным, определяемым │
│ │по п. 4.13 │
└───────┴─────────────────────────────────────────────────────────────────┘

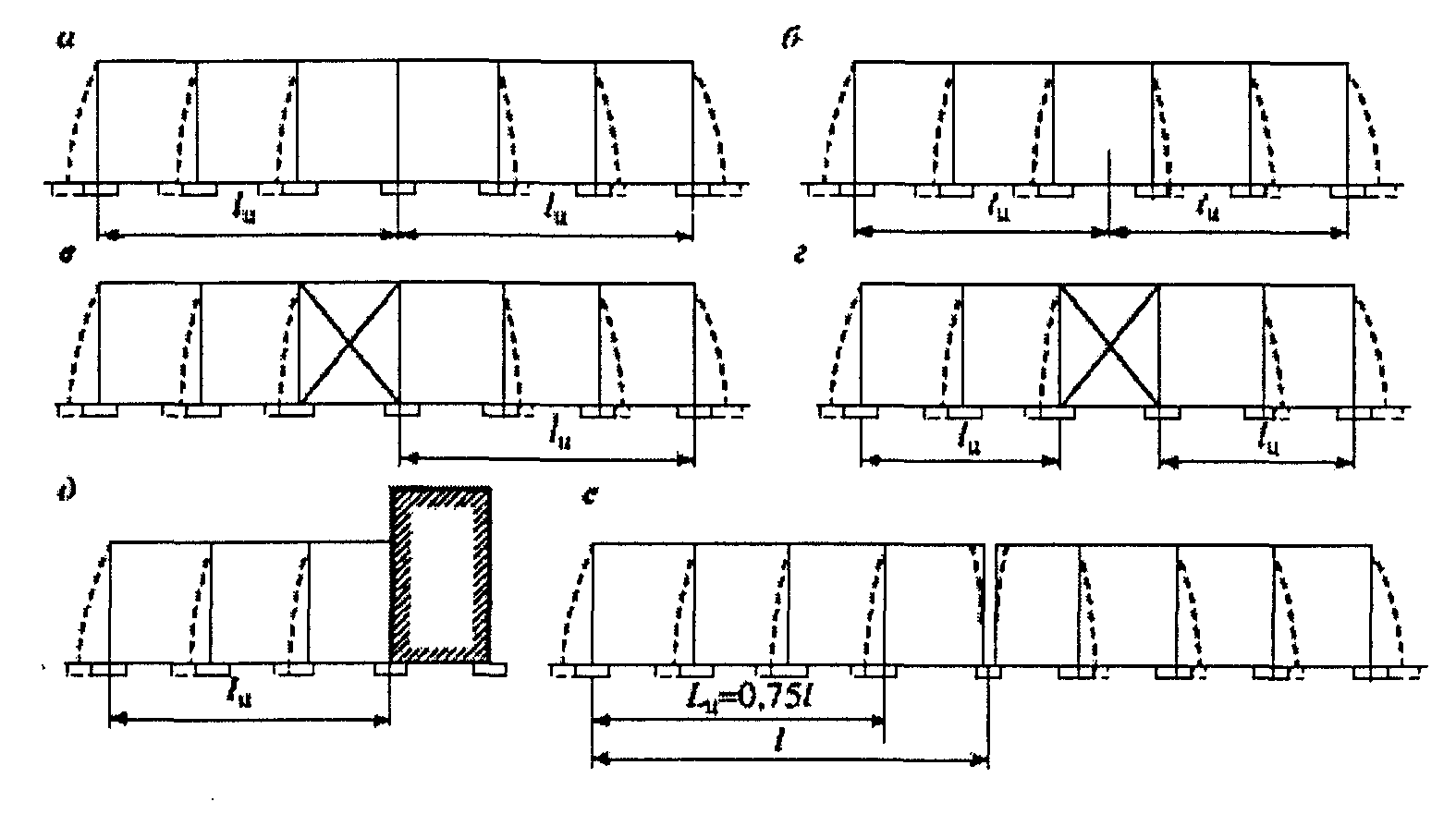

Рис. 4.1. Расчетное расстояние для разных типов каркасов:
а, б - без связевого (жесткого) блока; в, г - с жестким
блоком; д - с жесткой пристройкой;
е - с температурным швом
4.13. Нормативная величина предельного показателя горизонтальных деформаций земной поверхности для промышленных зданий определяется по формулам:
; (4.23)- для бескаркасных зданий, кроме указанных в п. 4.14, и зданий с неполным каркасом
, (4.24)
- показатель (мм), зависящий от разряда зданий, принимаемого по табл. 4.7, и высоты колонн; определяется по табл. 4.9;
и 100 - то же, что и в формулах (4.21) и (4.22).
┌────────┬────────────────────────────────────────────────────────────────┐
│ зданий ├───────┬────────┬────────┬────────┬────────┬────────┬───────────┤
│ │ 4 │ 5 │ 6 │ 7 │ 8 │ 9 │10 и более │
├────────┼───────┼────────┼────────┼────────┼────────┼────────┼───────────┤
│1 - 4 │60 │70 │80 │90 │100 │110 │120 │
├────────┼───────┼────────┼────────┼────────┼────────┼────────┼───────────┤
│5 │70 │80 │90 │100 │110 │120 │130 │
└────────┴───────┴────────┴────────┴────────┴────────┴────────┴───────────┘
Примечание. Высота колонны принимается от обреза фундамента до ближайшей по высоте балки (подкрановой, стропильной и т.д.)
4.14. Нормативные величины предельных показателей горизонтальных деформаций земной поверхности для промышленных бескаркасных каменных (кирпичных, шлакоблочных и др.) зданий с расстоянием между поперечными стенами при железобетонных перекрытиях меньше 18 м, при деревянных перекрытиях меньше 9 м определяются по формуле (4.18), в которой вместо величины
используется величина
, приведенная в табл. 4.10.
НОРМАТИВНЫЙ ПОКАЗАТЕЛЬ ДЕФОРМАЦИЙ
ДЛЯ БЕСКАРКАСНЫХ ПРОМЫШЛЕННЫХ ЗДАНИЙ
┌───────────────────────────────────────────┬─────────────────────────────┐
│ Разряд зданий │ [ДЕЛЬТА l ] , мм │
│ │ п н │
├───────────────────────────────────────────┼─────────────────────────────┤
├───────────────────────────────────────────┼─────────────────────────────┤
└───────────────────────────────────────────┴─────────────────────────────┘
4.15. Необходимость применения мер защиты определяется на основании сравнения расчетных показателей деформаций земной поверхности для гражданских и промышленных зданий, инженерных сооружений и коммуникаций с допустимыми и предельными показателями деформаций земной поверхности для соответствующих объектов.
Если расчетные показатели деформаций для рассматриваемых зданий, сооружений или коммуникаций меньше допустимых показателей деформаций, подработка объектов может производиться без горных и конструктивных мер защиты. Если расчетные показатели деформаций больше предельных показателей деформаций, то необходимо применение как горных мер защиты, уменьшающих деформации земной поверхности как минимум до предельных, так и конструктивных мер защиты объектов. Если расчетные показатели деформаций находятся в диапазоне от допустимых до предельных, то для защиты объектов от подработки могут применяться как горные, так и конструктивные меры защиты раздельно или совместно.
4.16. Для промышленных предприятий с размещенным в них оборудованием допустимые и предельные показатели деформаций земной поверхности определяются раздельно для зданий в соответствии с пп. 4.11 - 4.14 и для оборудования - в соответствии с табл. 4.11. Меры охраны устанавливают по наименьшим допустимым или предельным показателям деформаций для зданий или технологического оборудования.
ДОПУСТИМЫЕ И ПРЕДЕЛЬНЫЕ ПОКАЗАТЕЛИ ДЕФОРМАЦИЙ
ЗЕМНОЙ ПОВЕРХНОСТИ ДЛЯ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ
┌──────────────────────────────────────┬──────────────────────────────────┐
│ Оборудование и его особенности │ Деформации │
│ ├───────────┬───────────┬──────────┤
│ │Обозначения│Допустимые │Предельные│
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│1. Поршневые компрессоры │[i] │4 x 10 │6 x 10 │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│2. Подкрановые пути мостовых кранов: │ │ │ │
│ │ │ -3 │ │
│в поперечном направлении │[i] │5 x 10 │- │
│ │[эпсилон] │См. п. 4.17│- │
│ │ │ -3 │ │
│в продольном направлении │[i] │6 x 10 │- │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│3. Подкрановые пути козловых кранов: │ │ │ │
│в поперечном направлении │[R] │3 км │- │
│ │ │ -3 │ │
│в продольном направлении │[i] │6 x 10 │- │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│4. Подкрановые пути мостовых │ │ │ │
│перегружателей: │ │ │ │
│в поперечном направлении │[R] │12 км │- │
│ │ │ -3 │ │
│в продольном направлении │[i] │3 x 10 │- │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│5. Шахтные подъемные машины │ │ │ │
│с барабаном диаметром, м: │ │ │ │
│ │ │ -3 │ -3 │
│ │ │ -3 │ -3 │
│более 5 │[i] │4 x 10 │6 x 10 │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│6. Шахтные вентиляторы: │ │ │ │
│ │ │ │ -3 │
│осевые │[эпсилон] │- │7 x 10 │
│ │ │ │ -3 │
│ │ │ │ -3 │
│центробежные │[эпсилон] │- │9 x 10 │
│ │ │ │ -3 │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│ │ │ │ -3 │
│вертикальные водотрубные │[i] │- │10 x 10 │
│ │ │ │ -3 │
│горизонтальные жаротрубные │[R] │- │2 км │
│ │ │ │ -3 │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│8. Токарные и продольнострогательные │[i] │5 x 10 │- │
│крупногабаритные (длиной более 6 м) │ │ │ │
│станки │ │ │ │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│9. Технологическое оборудование │[i] │4 x 10 │- │
│углеобогатительных фабрик (грохоты, │ │ -3 │ │
│центрифуги, радиальные сгустители, │[эпсилон] │3 x 10 │- │
│дробилки) │ │ │ │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│10. Основное оборудование мелкосортных│[i] │2 x 10 │- │
│прокатных станов (рабочие и │ │ -3 │ │
│шестеренные клети, редукторы и │[эпсилон] │1 x 10 │- │
│двигатели к ним) │ │ │ │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│11. Вспомогательное оборудование │[i] │2,5 x 10 │- │
│мелкосортных прокатных станов │ │ -3 │ │
│(холодильники, толкатели, шлепперы, │[эпсилон] │1,5 x 10 │- │
│пресс-ножницы, рольганги) │ │ │ │
├──────────────────────────────────────┼───────────┼───────────┼──────────┤
│12. Оборудование труболитейных цехов │[i] │3,0 x 10 │5 x 10 │
│(центробежная машина, вагранки, │ │ -3 │ -3│
│скиповые подъемники, печи обжига и │[эпсилон] │1,5 x 10 │3,5 x 10 │
│асфальтирования труб, стержневая │ │ │ │
│машина, гидропресс) │ │ │ │
└──────────────────────────────────────┴───────────┴───────────┴──────────┘
Примечание. В таблице за допустимые и предельные показатели деформаций земной поверхности приняты соответствующие им деформации основания выгиба-прогиба и горизонтальные деформации растяжения-сжатия.
4.17. Допустимые показатели горизонтальных деформаций земной поверхности для мостовых кранов в направлении по нормали к оси подкранового пути определяются по формулам:
- при расположении мостовых кранов в здании или на крытой эстакаде
; (4.25)- при расположении мостовых кранов на открытой эстакаде
, (4.26)
- минимальное значение суммы соответствующих зазоров между ребордами колес крана и головками подкрановых рельсов (рис. 4.2), мм; для зоны растяжения
; для зоны сжатия
(величины
,
,
и
определяются натурными замерами; для приближенных расчетов можно принять
);
- высота колонны от уровня подошвы фундамента до ее верха, м;
- пролет поперечника здания с мостовым краном, м;
- высота подкрановой части колонны, определяемая от уровня подошвы фундамента до головки рельса, м;
R - радиус кривизны поверхности в направлении, перпендикулярном подкрановым путям.

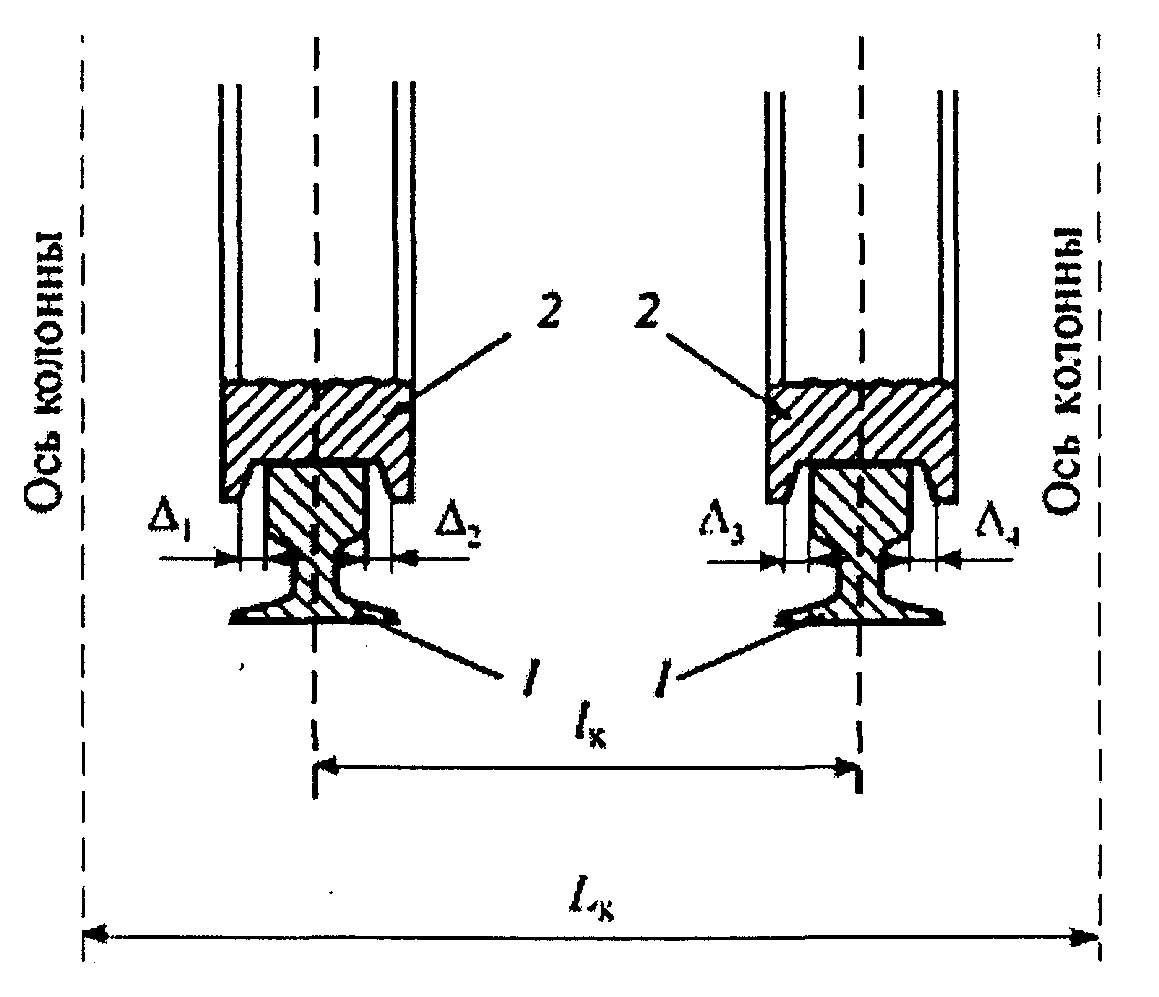

Рис. 4.2. Схема расположения зазоров между
ребордами колес крана и головками подкрановых рельсов:
1 - подкрановый рельс; 2 - колесо крана;
- пролет крана, м; - пролет здания, м
В формуле (4.26) при значениях
подработка возможна после выполнения рихтовки подкранового пути в горизонтальной плоскости.
4.18. Для обеспечения своевременной рихтовки подкрановых путей мостовых кранов должны производиться инструментальные наблюдения за положением подкрановых рельсов.
Комплекс наблюдений за подкрановыми путями при их подработке должен предусматривать: нивелировку подкрановых рельсов; измерение ширины колеи; фиксацию нарушений условий нормальной эксплуатации крана (самопроизвольное качение, смещение подкрановых рельсов и подкрановых балок и др.).
Инструментальные наблюдения проводятся в соответствии с "Инструкцией по наблюдениям за сдвижением горных пород, земной поверхности и подрабатываемыми сооружениями на угольных и сланцевых месторождениях" (М.: Недра, 1989).
4.19. Допустимые и предельные показатели деформаций земной поверхности для инженерных сооружений определяются по табл. 4.12. Помимо ограничений величин показателей деформаций земной поверхности, указанных в табл. 4.12, при подработке башенных сооружений, плотин (дамб) должны быть организованы систематические наблюдения в первом случае - за их креном, во втором - за положением уровня воды относительно гребня плотины (дамбы) и за образованием трещин в ее теле с целью своевременного проведения необходимых работ по защите плотины (дамбы) и устранению повреждений от подработки.
ДОПУСТИМЫЕ И ПРЕДЕЛЬНЫЕ ПОКАЗАТЕЛИ ДЕФОРМАЦИЙ
ЗЕМНОЙ ПОВЕРХНОСТИ ДЛЯ ИНЖЕНЕРНЫХ СООРУЖЕНИЙ
┌──────────────────────────────────┬───────────────────────────────────────┐
│Объект и его отличительный признак│ Деформации │
│ ├───────────┬────────────────┬──────────┤
│ │Обозначения│ Допустимые │Предельные│
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│1. Подземные резервуары и отстой- │ │ │ │
│ники длиной (диаметром) l, м: │ │ │ │
│ │ │ -3 │ │
│1) железобетонные │[эпсилон] │(70 / l) x 10 │- │
│ │ │ -3 │ │
│2) каменные с железобетонной │[эпсилон] │(40 / l) x 10 │- │
│рубашкой │ │ │ │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│2. Отстойники очистные │ │ │ │
│канализационных сооружений: │ │ │ │
│ │ │ -3 │ │
│1) горизонтальные (прямоугольные в│[i] │6 x 10 │- │
│плане, при n - количестве │ прод │ │ │
│параллельных смежных отстойников) │ │ -3 │ │
│ │ попер │ │ │
│ │ │ -3 │ │
│2) радиальные │[i] │1 x 10 │- │
│ │ │ -3 │ │
│3) вертикальные │[i] │1,8 x 10 │- │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│3. Башенные сооружения: │ │ │ │
│ │ │ -3 │ -3 │
│1) силосные корпуса длиной до 30 м│[i] │7 x 10 │12 x 10 │
│на железобетонном фундаменте │ │ │ │
│ │ │ -3 │ -3 │
│2) водонапорные башни на бетонном │[эпсилон] │3 x 10 │5 x 10 │
│и бутобетонном фундаменте │ │ -3 │ -3 │
│ │ │ │ │
│3) дымовые трубы, кирпичные и │ │ │ │
│железобетонные высотой H, м │ │ -3 │ -3 │
│H <= 30 │[i] │8 x 10 │15 x 10 │
│ │ y │ │ │
│ │ │ -3 │ -3 │
│30 < H <= 45 │[i] │6,5 x 10 │12 x 10 │
│ │ y │ │ │
│ │ │ -3 │ -3 │
│45 < H <= 60 │[i] │5 x 10 │10 x 10 │
│ │ y │ │ │
│ │ │ -3 │ -3 │
│60 < H <= 100 │[i] │4 x 10 │8 x 10 │
│ │ y │ │ │
│4) телевизионные и радиорелейные │ │ │ │
│башни высотой H, м: │ │ │ │
│ │ │ │ -3 │
│ │ │ │ -3 │
│ │ │ -3 │ │
│5) стальные копры │[i] │6 x 10 │- │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│1) закрытые понизительные │ │ │ │
│подстанции до 400 кВ: │ │ │ -3 │
│а) с синхронными компенсаторами │[эпсилон] │См. прим. 2 │6 x 10 │
│ │ │ │ -3 │
│б) без синхронных компенсаторов │[эпсилон] │-"- │8 x 10 │
│2) открытые понизительные │ │ │ │
│подстанции: │ │ │ │
│ │ │ │ -3 │
│а) 110 - 400 кВ │[эпсилон] │- │7 x 10 │
│ │ │ │ -3 │
│ │ │ │ -3 │
│б) менее 110 кВ │[эпсилон] │- │10 x 10 │
│ │ │ │ -3 │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│ │ │ │ -3 │
│1) погрузочные железобетонные │[эпсилон] │- │6 x 10 │
│ │ │ │ -3 │
│2) то же, стальные │[эпсилон] │- │9 x 10 │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│6. Промышленные печи: │ │ │ │
│ │ │ -3│ │
│1) коксовые батареи при длине l, м│[эпсилон] │(200 / l) x 10 │- │
│ │ │ -3 │ │
│ │ y │ │ │
│2) гофманские печи, кольцевые печи│ │ -3 │ │
│кирпичных заводов │[эпсилон] │4 x 10 │- │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│ │ │ │ -3│
│1) каменные и бетонные │[эпсилон] │- │2,5 x 10 │
│ │ │ -3 │ │
│2) грунтовые с водосливным │[эпсилон] │6 x 10 │- │
│ │ y │ │ │
│ │ │ -3 │ │
│3) то же, без водосливного │[эпсилон] │4 x 10 │- │
│ │ y │ │ │
│ │ │ -3 │ │
│4) то же, паводковые из глинистых │[эпсилон] │10 x 10 │- │
│и суглинистых грунтов, высотой до │[h ] │10 см │- │
│6 м │ y │ │ │
├──────────────────────────────────┼───────────┼────────────────┼──────────┤
│ │ │ │ -3 │
│1) натяжные станции │[эпсилон] │- │4 x 10 │
│ │ │ │ -3 │
│2) опоры с раздельными │[эпсилон] │- │4 x 10 │
│фундаментами │ │ │ │
│ │ │ │ -3 │
│3) опоры на сплошных │[эпсилон] │- │7 x 10 │
│железобетонных фундаментах │ │ │ -3 │
└──────────────────────────────────┴───────────┴────────────────┴──────────┘
1. В таблице за допустимые и предельные показатели деформаций земной поверхности приняты соответствующие им деформации основания выгиба-прогиба и горизонтальные деформации растяжения-сжатия. Исключение составляют пп. 1.1, 1.2, 2.1 и 6.1.
2. Допустимые деформации для закрытых понизительных подстанций определяются требованиями, предъявляемыми к зданиям.
4.20. Допустимые и предельные показатели деформаций земной поверхности для наружных трубопроводов определяются по таблицам 4.13 и 4.14.
ДОПУСТИМЫЕ И ПРЕДЕЛЬНЫЕ ПОКАЗАТЕЛИ ДЕФОРМАЦИИ
ЗЕМНОЙ ПОВЕРХНОСТИ ДЛЯ НАРУЖНЫХ ТРУБОПРОВОДОВ
┌───────────────────────────────────────┬─────────────────────────────────┐
│ Сеть и ее отличительный признак │ Деформации │
│ ├───────────┬──────────┬──────────┤
│ │Обозначения│Допустимые│Предельные│
├───────────────────────────────────────┼───────────┼──────────┼──────────┤
│I. Газопроводы и нефтепроводы с │ │ │ │
│избыточным давлением │ │ │ │
│от 12 до 25 кг/кв. см включительно │ │ │ │
│ │ │ -3 │ -3 │
│а) наземные и надземные из стальных │[эпсилон] │8 x 10 │15 x 10 │
│труб различных марок │ │ │ │
│1) из труб марок сталей с временным │ │ │ │
│сопротивлением до 35 кг/кв. мм и │ │ │ │
│пределом текучести до 25 кг/кв. мм при │ │ │ │
│укладке: │ │ │ │
│ │ │ -3│ │
│- в песок │[эпсилон] │2,5 x 10 │- │
│ │ │ -3 │ │
│- в суглинок │[эпсилон] │2 x 10 │- │
│ │ │ -3│ │
│- в глину средней плотности │[эпсилон] │1,5 x 10 │- │
│ │ │ -3 │ │
│- в плотную глину │[эпсилон] │1 x 10 │- │
│2) из труб марок сталей с временным │ │ │ │
│сопротивлением свыше 35 кг/кв. мм и │ │ │ │
│пределом текучести свыше 25 кг/кв. мм │ │ │ │
│при укладке: │ │ │ │
│ │ │ -3│ │
│- в песок │[эпсилон] │3,5 x 10 │- │
│ │ │ -3│ │
│- в суглинок │[эпсилон] │2,5 x 10 │- │
│ │ │ -3 │ │
│- в глину средней плотности │[эпсилон] │2 x 10 │- │
│ │ │ -3│ │
│- в плотную глину │[эпсилон] │1,5 x 10 │- │
│ │ │ │ │
│II. Газопроводы и нефтепроводы с │ │ │ │
│избыточным давлением до 12 кг/кв. см из│ │ │ │
│стальных труб различных марок: │ │ │ │
│ │ │ -3 │ -3 │
│а) наземные и надземные │[эпсилон] │8 x 10 │15 x 10 │
│б) подземные, при укладке: │ │ │ │
│ │ │ -3│ -3 │
│- в песок │[эпсилон] │3,5 x 10 │6 x 10 │
│ │ │ -3│ -3 │
│- в суглинок и глину │[эпсилон] │2,5 x 10 │4 x 10 │
│ │ │ │ │
│III. Теплопроводы из стальных труб: │ │ │ │
│ │ │ -3 │ -3 │
│а) наземные и надземные магистральные │[эпсилон] │10 x 10 │15 x 10 │
│ │ │ -3 │ -3 │
│б) подземные в каналах │[эпсилон] │6 x 10 │10 x 10 │
│ │ │ -3 │ -3 │
│в) подземные бесканальные магистральные│ │ │ │
│и разводящие при укладке: │ │ │ │
│ │ │ -3 │ -3 │
│- в песок │[эпсилон] │4 x 10 │7 x 10 │
│ │ │ -3 │ -3 │
│ │ │ -3 │ -3 │
│- в суглинок и глину │[эпсилон] │3 x 10 │5 x 10 │
│ │ │ -3 │ -3 │
│ │ │ │ │
│IV. Водопроводы из стальных труб: │ │ │ │
│ │ │ -3 │ -3 │
│а) наземные и надземные магистральные │[эпсилон] │10 x 10 │15 x 10 │
│б) подземные магистральные и разводящие│ │ │ │
│при укладке: │ │ │ │
│ │ │ -3 │ -3 │
│- в песок │[эпсилон] │5 x 10 │8 x 10 │
│ │ │ -3 │ -3 │
│- в суглинок и глину │[эпсилон] │4 x 10 │6 x 10 │
│в) подземные секционные: │ │ │ │
│1) из чугунных раструбных труб │ │ │ │
│диаметром d, мм: │ │ │ │
│ │ │ -3 │ │
│d <= 100 │[эпсилон] │1 x 10 │- │
│ │ │ -3│ │
│100 < d <= 250 │[эпсилон] │1,5 x 10 │- │
│ │ │ -3 │ │
│250 < d <= 500 │[эпсилон] │2 x 10 │- │
│ │ │ -3│ │
│500 < d <= 600 │[эпсилон] │2,5 x 10 │- │
│2) из асбоцементных и железобетонных │ │ │ │
│труб на муфтах диаметром d, мм: │ │ │ │
│ │ │ -3 │ │
│d <= 100 │[эпсилон] │3 x 10 │- │
│ │ │ -3│ │
│100 < d <= 200 │[эпсилон] │3,5 x 10 │- │
│ │ │ -3 │ │
│200 < d <= 400 │[эпсилон] │4 x 10 │- │
│ │ │ -3 │ │
│г) магистральные каналы с монолитной │[эпсилон] │1 x 10 │- │
│бетонной или железобетонной облицовкой │[R] │20 км │- │
│ │ │ │ │
│V. Канализационные сети: │ │ │ │
│а) секционные безнапорные из чугунных │ │ │ │
│раструбных труб диаметром d, мм: │ │ │ │
│ │ │ -3 │ │
│d <= 100 │[эпсилон] │3 x 10 │- │
│ │ │ -3 │ │
│ │ │ -3│ │
│100 < d <= 200 │[эпсилон] │3,5 x 10 │- │
│ │ │ -3 │ │
│ │ │ -3 │ │
│200 < d <= 400 │[эпсилон] │4 x 10 │- │
│ │ │ -3│ │
│б) стальные напорные трубы: │ │ │ │
│ │ │ -3 │ -3 │
│1) наземные и надземные │[эпсилон] │8 x 10 │15 x 10 │
│2) подземные, уложенные: │ │ -3 │ -3 │
│- в песок │[эпсилон] │4 x 10 │6 x 10 │
│ │ │ -3 │ -3 │
│- в суглинок, глину │[эпсилон] │3 x 10 │5 x 10 │
└───────────────────────────────────────┴───────────┴──────────┴──────────┘
1. В таблице за допустимые и предельные показатели деформаций земной поверхности приняты соответствующие им горизонтальные деформации растяжения-сжатия основания и деформации выгиба-прогиба.
2. Величины допустимых и предельных деформаций основания для напорных стальных трубопроводов приведены для сварных стыков, равнопрочных телу труб.
ДОПУСТИМЫЕ ПОКАЗАТЕЛИ ДЕФОРМАЦИЙ ЗЕМНОЙ ПОВЕРХНОСТИ
ДЛЯ ПОДЗЕМНЫХ СТАЛЬНЫХ ТРУБОПРОВОДОВ В МЕСТАХ
ОБРАЗОВАНИЯ УСТУПОВ
┌────────────────────────────────────────────────┬────────────────────────┐
│ Сеть и ее отличительные признаки │ Деформации │
│ ├───────────────┬────────┤
│ │[эпсилон] │[h ], мм│
│ │ растяж│ y │
├────────────────────────────────────────────────┼───────────────┼────────┤
│1. Трубопровод из сталей марок с временным │ │ │
│сопротивлением до 35 кг/кв. мм и │ │ │
│пределом текучести до 25 кг/кв. мм │ │ │
│а) при укладке в песок или супесь и наружном │ │ │
│диаметре труб d, мм: │ │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│800 < d <= 1000 │1 x 10 │60 │
│б) при укладке в суглинок или глину и диаметре │ │ │
│труб d, мм: │ │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│800 < d <= 1000 │1 x 10 │50 │
│ │ -3 │ │
├────────────────────────────────────────────────┼───────────────┼────────┤
│2. Трубопровод из сталей марок с временным │ │ │
│сопротивлением свыше 35 кг/кв. мм и пределом │ │ │
│текучести свыше 25 кг/кв. мм: │ │ │
│а) при укладке в песок или супесь и наружном │ │ │
│диаметре труб d, мм: │ │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│800 < d <= 1000 │1 x 10 │90 │
│ │ -3 │ │
│ │ -3 │ │
│б) при укладке в суглинок или глину и наружном │ │ │
│диаметре труб d, мм: │ │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ -3 │ │
│ │ │ │
│ │ -3 │ │
│800 < d <= 1000 │1 x 10 │70 │
│ │ -3 │ │
│ │ -3 │ │
└────────────────────────────────────────────────┴───────────────┴────────┘
4.21. При решении вопросов подработки трубопроводов допустимые и предельные деформации земной поверхности должны быть умножены на коэффициент износа, учитывающий срок эксплуатации трубопроводов на момент начала влияния подработки.
Коэффициент износа допускается определять как отношение времени эксплуатации трубопровода к расчетному сроку его службы.
Для подземных магистральных газо- и нефтепроводов приведенные в таблицах 4.13 и 4.14 допустимые и предельные показатели деформации земной поверхности могут быть использованы только на стадии перспективного планирования горных работ.
На стадии оперативного планирования горных работ, при известных величинах расчетных деформаций земной поверхности, допустимые условия подработки всех видов прокладки газо- или нефтепровода обязательно уточняются специализированными организациями.
Допустимые условия подработки всех видов прокладки магистральных трубопроводов на участках возможных образований провалов при известном их местоположении и габаритах определяются на основании статических расчетов линейной части трубопроводов, выполняемых специализированными организациями.
4.22. При расчетных деформациях земной поверхности больше приведенных в таблицах 4.13 и 4.14 подработка трубопроводов возможна только после выполнения мер защиты.
Наиболее эффективными конструктивными мерами защиты являются: устройство разного типа компенсаторов, разрезка трубопровода с последующей вваркой катушек, снижение защемления подземного трубопровода в грунте путем засыпки его малозащемляющими материалами (песок, гравий) и уменьшением его заглубления.
4.23. Разрезка трубопровода должна производиться при достижении продольных деформаций стенок стальных труб:
- из марок сталей с временным сопротивлением до 35 кг/кв. мм и пределом текучести до 25 кг/кв. мм -
;
- из марок сталей с временным сопротивлением свыше 35 кг/кв. мм и пределом текучести свыше 25 кг/кв. мм -
.
Для выявления мест разрезки трубопроводов необходимо предусматривать комплекс инструментальных наблюдений за их напряженным состоянием. С этой целью по трассе трубопровода устраиваются замерные колодцы и закладывается профильная линия грунтовых реперов.
Если наблюдения за напряженным состоянием трубопровода не производятся, то разрезка последнего должна осуществляться в местах с максимальными горизонтальными деформациями растяжения земной поверхности, большими или близкими к допустимым значениям, определяемым по таблицам 4.13 и 4.14.
4.24. При подработке наземных и надземных трубопроводов следует производить систематические визуальные наблюдения за положением трубопроводов на опорах с целью своевременного наращивания или выравнивания опор, а также перекрепления трубопровода на "мертвых" опорах.
4.25. Возможность и безопасные условия подработки звеньевого железнодорожного пути МПС в зависимости от категории дорог, принимаемых в соответствии с классификацией по табл. 4.15, определяются путем сравнения допустимых и предельных показателей деформаций и скоростей оседания
земной поверхности, приведенных в табл. 4.16, с величинами расчетных деформаций земной поверхности, определенными по маркшейдерскому расчету в соответствии с Прил. 1.
┌───────────┬──────────────────────────────────────┬──────────────────────┐
│ Категория │ Назначение железных дорог │ Расчетная годовая │
│ железных │ │ приведенная │
│ дорог │ │ грузонапряженность │
│ │ │ нетто в грузовом │
│ │ │направлении на десятый│
│ │ │ год эксплуатации, │
│ │ │ млн. ткм/км │
├───────────┼──────────────────────────────────────┼──────────────────────┤
│Скоростные │Магистрали для движения пассажирских │Независимо │
│ │поездов со скоростями свыше 160 км/ч │от грузонапряженности │
├───────────┼──────────────────────────────────────┼──────────────────────┤
│Особогрузо-│Магистрали для большого объема │Свыше 80 │
│напряженные│грузовых перевозок │ │
├───────────┼──────────────────────────────────────┼──────────────────────┤
│I │Магистральные линии │От 80 до 35 │
├───────────┼──────────────────────────────────────┼──────────────────────┤
├───────────┼──────────────────────────────────────┼──────────────────────┤
├───────────┼──────────────────────────────────────┼──────────────────────┤
│IV │Линии для освоения новых экономических│До 8 │
│ │районов. Внутриузловые соединительные │Независимо от │
│ │пути. Подъездные пути со скоростью │грузонапряженности │
│ │движения поездов свыше 40, но не более│ │
│ │80 км/ч │ │
├───────────┼──────────────────────────────────────┼──────────────────────┤
│V │Внутристанционные соединительные пути.│То же │
│ │Подъездные пути со скоростью движения │ │
│ │поездов не более 40 км/ч │ │
└───────────┴──────────────────────────────────────┴──────────────────────┘
ДОПУСТИМЫЕ И ПРЕДЕЛЬНЫЕ ПОКАЗАТЕЛИ ДЕФОРМАЦИИ И СКОРОСТИ
ОСЕДАНИЙ ЗЕМНОЙ ПОВЕРХНОСТИ ПРИ ПОДРАБОТКЕ ЖЕЛЕЗНЫХ ДОРОГ
┌─────────┬───────────────────────────────────────────────────────────────┐
│Категория│ Деформации и скорости оседаний │
│железных ├─────────────┬──────────────────────┬──────────────────────────┤
│ дорог │ Обозначения │ Допустимые │ Предельные │
├─────────┼─────────────┼──────────────────────┼──────────────────────────┤
│I │[i] │5 x 10 │[i] = 10 x 10 │
│ │ │ -3 │ -3 │
│ │[эпсилон] │3 x 10 │[эпсилон] = 8 x 10 │
│ │[h ] │Не допускаются │[h ] = не допускаются │
│ │ y │ │ y │
│ │[ню] │8 мм/сут. │[ню] = 15 мм/сут. │
├─────────┼─────────────┼──────────────────────┤ │
│ │ │ -3 │ │
│ │ y │ │ │
├─────────┼─────────────┼──────────────────────┼──────────────────────────┤
│III │[i] │8 x 10 │[i] = 10 x 10 │
│ │ │ -3 │ -3 │
- Гражданский кодекс (ГК РФ)
- Жилищный кодекс (ЖК РФ)
- Налоговый кодекс (НК РФ)
- Трудовой кодекс (ТК РФ)
- Уголовный кодекс (УК РФ)
- Бюджетный кодекс (БК РФ)
- Арбитражный процессуальный кодекс
- Конституция РФ
- Земельный кодекс (ЗК РФ)
- Лесной кодекс (ЛК РФ)
- Семейный кодекс (СК РФ)
- Уголовно-исполнительный кодекс
- Уголовно-процессуальный кодекс
- Производственный календарь на 2025 год
- МРОТ 2024
- ФЗ «О банкротстве»
- О защите прав потребителей (ЗОЗПП)
- Об исполнительном производстве
- О персональных данных
- О налогах на имущество физических лиц
- О средствах массовой информации
- Производственный календарь на 2024 год
- Федеральный закон "О полиции" N 3-ФЗ
- Расходы организации ПБУ 10/99
- Минимальный размер оплаты труда (МРОТ)
- Календарь бухгалтера на 2024 год
- Частичная мобилизация: обзор новостей
