4.4. Ожидаемые сдвижения и деформации от нескольких выработок

4.4. Ожидаемые сдвижения и деформации

от нескольких выработок

Расчет сдвижений и деформаций от нескольких выработок выполняется путем алгебраического сложения сдвижений и деформаций от каждой выработки при выполнении одного из следующих условий:

а) выработки расположены в разных пластах свиты;

б) размер целика между смежными выработками в одном пласте , где - средняя глубина залегания целика;

в) разрыв во времени между прохождением смежных выработок в пластах с углами падения до 25° больше или равен периоду опасных деформаций от влияния смежной выработки, разрабатываемой в первую очередь;

г) размеры выработок по простиранию больше глубины разработки либо отличаются не более чем на .

В остальных случаях, а также при бесцеликовых способах разработки по горизонтам свит пластов независимо от разрыва во времени между прохождением смежных выработок, расчеты сдвижений и деформаций выполняются последовательно от одной, двух и т.д. выработок суммарной площади.

В качестве размеров таких выработок на разрезе вкрест простирания принимается суммарная длина всех рассматриваемых объединенных выработок, включая межлавные целики, а на разрезе по простиранию в качестве размера выработки принимается средняя длина всех объединенных выработок. Расчет от выработки суммарной площади производится так же, как от отдельной выработки.

Последовательность суммирования сдвижений и деформаций от выработок в одном пласте и выработок в свите пластов должна соответствовать последовательности ведения очистных работ. За окончательные значения сдвижений и деформаций земной поверхности принимаются наибольшие из полученных при суммировании соответственных сдвижений и деформаций от отдельных выработок.

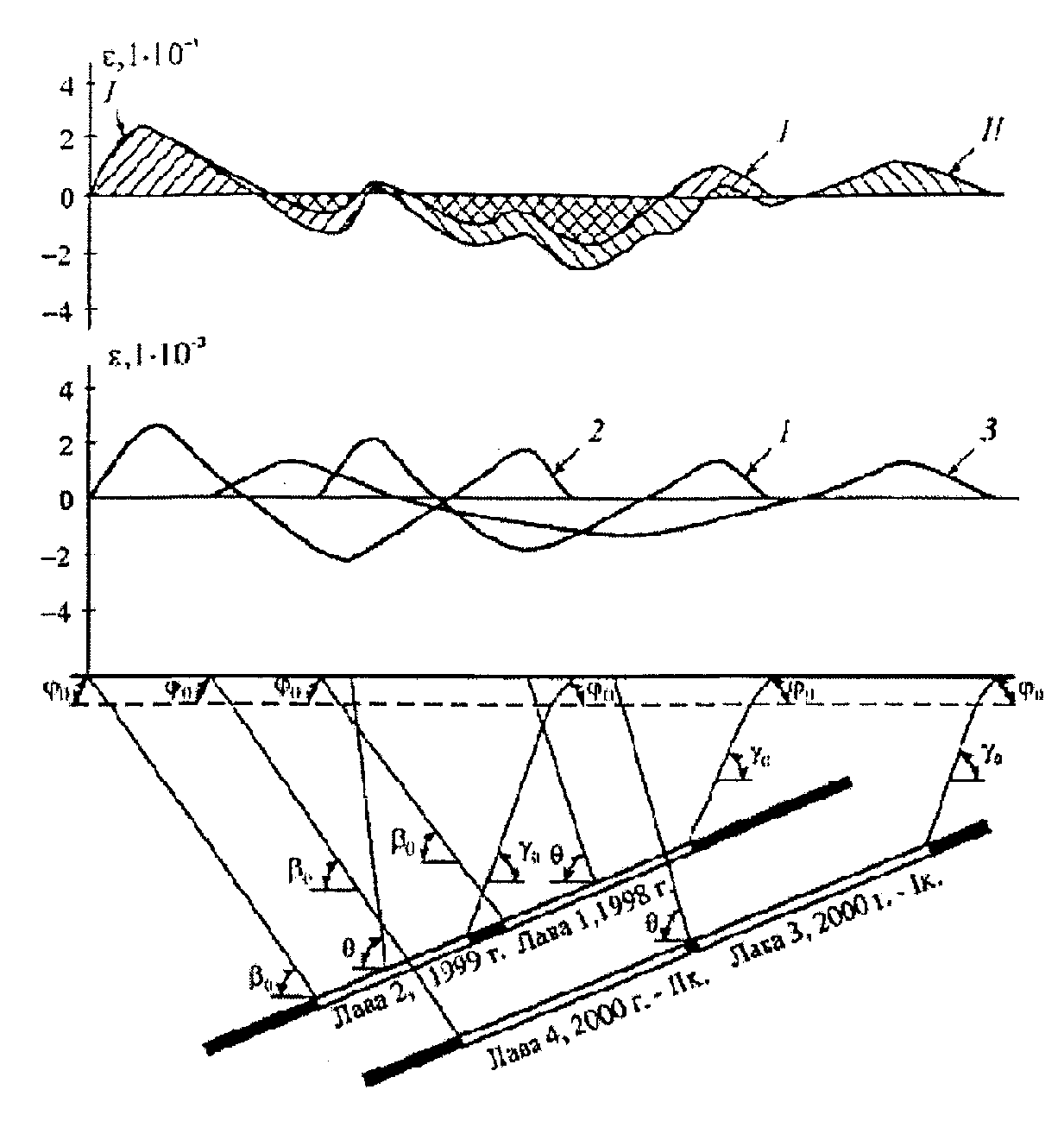

На рис. 12 показана схема к определению максимальных горизонтальных деформаций при разработке пластов смежными выработками, когда размер межлавного целика (лавы 1 и 2) и когда размер межлавного целика (лавы 3 и 4); на рис. 12 штриховкой показаны максимальные горизонтальные деформации.

Рис. 12. Схема к определению максимальных горизонтальных

деформаций поверхности: 1 - от лавы 1; 2 - от лавы 2;

3 - от лав 3+4; I - от лав 1+2; II - от лав 1+2+3+4

Поскольку лава 1 и лава 2 разрабатываются практически без разрыва во времени, то при выборе максимальных деформаций следует учитывать только суммарные деформации от лав 1+2.
