8. Каяки (байдарки)

8.1. На одного игрока полагается один каяк (байдарка), проверенный судьей-контролером снаряжения.

8.2. Длина каяка (байдарки) должна быть не более 3100 мм, включая внешние бамперы. Ширина не более 600 мм. Вес, учитывая внешние бамперы, должен составлять не менее 7 кг. На поверхности не должно присутствовать никаких остроконечных выступов или режущих граней. Все изгибы должны соответствовать параметрам, установленным в данном Приложении. Бамперы в соответствии с правилами должны быть крепко зафиксированы на носу и корме каяка. В любом случае каяк должен быть осмотрен перед игрой на предмет соответствия правилам.

8.3. Для каяков с несъемными внешними бамперами параметры измеряются вместе с бамперами.

8.4. Все нормативы и требования к конструкции, боковой поверхности, торцевой поверхности, углам и т.д. считаются зафиксированными и остаются неизменными для всех измерений.

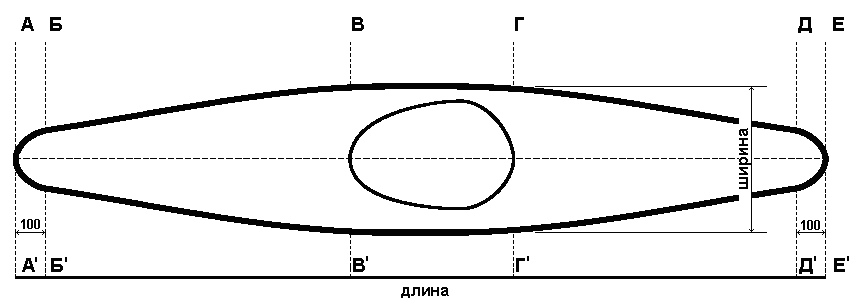

Длина: максимум 3100 мм.

Ширина: максимум 600 мм.

Зона АА' - ББ' - Нос, 100 мм радиус в любой из точек Б-А-Б'.

Зона ББ' - ВВ' - Носовая зона.

Зона ВВ' - ГГ' - Зона кокпита.

Зона ГГ' - ДД' - Кормовая Зона.

Зона ДД' - ЕЕ' - Корма, 100 мм радиус в любой из точек Д-Е-Д'.

8.5. Требования к безопасности.

8.5.1. На поверхности каяка не должно присутствовать никаких остроконечных выступов или режущих граней или прочих опасных частей. Все металлические винты, шурупы и прочие фиксирующие элементы, присутствующие на пластике или стекловолокне каяка, должны быть утоплены.

8.5.2. На носу и корме каяка необходимо наличие пластичных, смягчающих удар бамперов, достаточных для предотвращения травм игроков и порчи снаряжения.

8.5.3. Каяк должен обладать достаточной плавучестью, чтобы спокойно держаться на воде, даже когда сам практически заполнен водой. По требованию оргкомитета для определенных игровых зон в каяк должны устанавливаться дополнительные емкости непотопляемости.

8.6. Контур.

8.6.1. Контур - это линия по периметру каяка, где борта пересекаются по вертикальной касательной. Понятия верха, верхней и нижней частей борта и дна даются относительно контура.

8.6.2. При виде сверху минимальный радиус кривой для контура составляет 100 мм по всему периметру каяка.

8.6.3. При виде сбоку минимальный радиус кривой для контура каждой зоны описан в следующих параграфах.

8.7. Верхнее покрытие.

8.7.1. Верхнее покрытие каяка должно быть из однородного гладкого материала, не создающего опасности травм для игроков. Часть кокпита, покрытая юбкой, не учитывается.

8.7.2. Минимальный радиус кривой для верхнего покрытия (зона ББ' - ДД') составляет 5 мм. Допускаются углубления в корпусе каяка для болтов и шурупов. Углубления должны выполняться в пределах габаритов закрепляемой детали, чтобы соответствовать техническим нормам.

8.8. Покрытие дна каяка.

8.8.1. Покрытие дна каяка должно быть из однородного гладкого материала, не создающего опасности травм для игроков. Размеры минимального радиуса кривой для покрытия описаны в следующих параграфах.

8.9. Нос.

8.9.1. (Зона АА' - ББ') Нос должен быть должным образом закруглен так, чтобы не повредить другие каяки и не нанести вред другим игрокам.

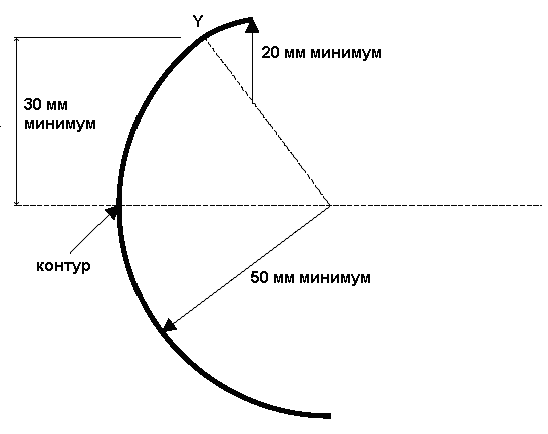

8.9.2. Контур и нижняя поверхность в разрезе: для части от точки Y над контуром и для нижней поверхности минимальный радиус кривой - 50 мм. При проверке, когда бамперы находятся на месте, толщина каяка должна составлять 80 мм, включая 50 мм тыльной стороны бампера.

8.9.3. При виде сверху минимальный радиус кривой составляет 100 мм. Минимальная ширина 200 при достижении первых 100 мм длины каяка, начиная от задней части бампера.

8.9.4. Верхняя поверхность в разрезе: минимальный радиус выпуклой кривой составляет 20 мм на верхней поверхности носа.

8.10. Носовая зона.

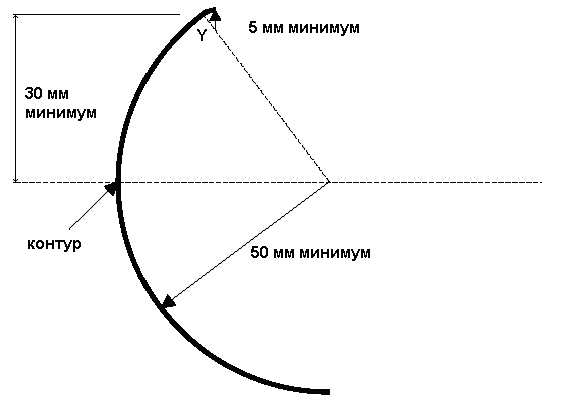

8.10.1. (Зона от ББ' до ВВ'). Контур и нижняя поверхность в разрезе: для части от точки Y (30 мм над контуром) до контура и для нижней поверхности минимальный радиус выпуклой кривой - 50 мм.

8.11. Зона кокпита.

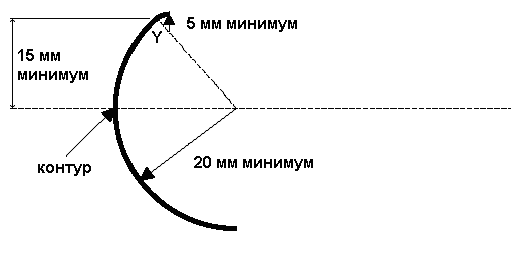

8.11.1. (Зона от ВВ" до ГГ") Контур и нижняя поверхность в разрезе: для части от точки Y (15 мм над контуром) до контура и для нижней поверхности минимальный радиус кривой 20 мм.

8.12. Кормовая зона.

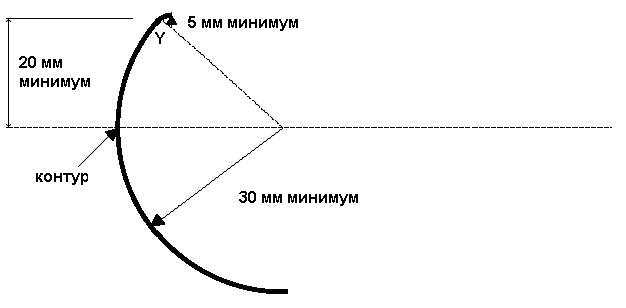

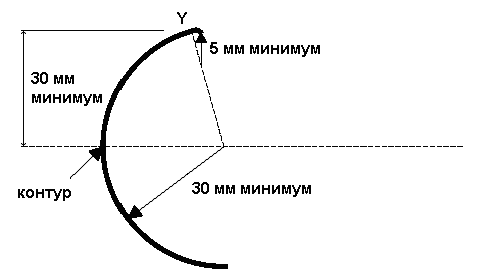

8.12.1. (Зона от ГГ' до ДД') Контур и нижняя поверхность в разрезе: для части от точки Y (20 мм над контуром) до контура и для нижней поверхности минимальный радиус кривой - 30 мм.

8.13. Корма.

8.13.1. (Зона от ДД' до ЕЕ', Корма) Корма должна быть закруглена так, чтобы не повредить другие каяки и не нанести вред другим игрокам.

8.13.2. Контур и нижняя поверхность в разрезе: Для части от точки Y над контуром и для нижней поверхности минимальный радиус выпуклой кривой - 30 мм. При проверке, когда бамперы находятся на месте, толщина каяка должна составлять 60 мм, включая 50 мм тыльной стороны бампера.

8.13.3. При виде сверху минимальный радиус выпуклой кривой составляет 100 мм. Минимальная ширина 200 при достижении 100 мм от задней части накладки от каяка.

8.13.4. Верхняя поверхность в разрезе: минимальный радиус выпуклой кривой - 5 мм на верхней поверхности кормы.

8.14. Глубина.

8.14.1. Глубина посадки спортсмена в лодке должна быть достаточной для обеспечения защиты от удара.

8.14.2. По длине зоны кокпита на каждой стороне кокпита каяк должен быть не менее 180 мм в глубину, не включая контур кокпита, как показано на рисунке.

8.15. Измерения каяков.

8.15.1. Чтобы проверить соответствие размеров каяка данным требованиям, должны применяться стандартизированные шаблоны. Шаблоны должны быть изготовлены из твердого материала и точно соответствовать Правилам.

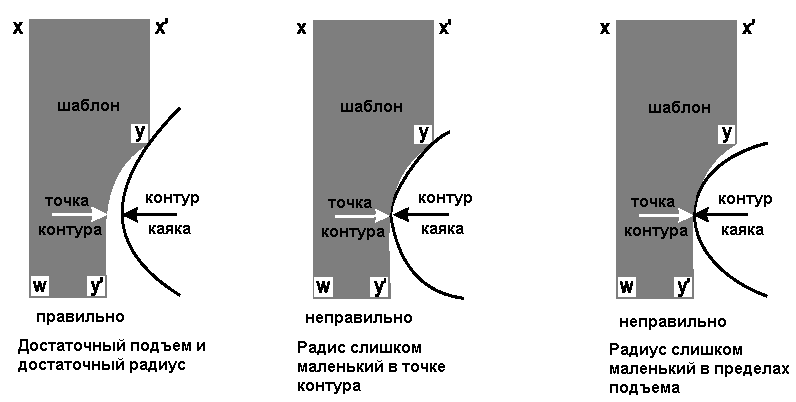

8.15.2. Чтобы измерить подъем от контура лодки, край W-X шаблона должен располагаться вертикально и перпендикулярно относительно лодки. Необходимо выровнять "точку контура" с контуром лодки. Сторона Y-Y' направлена к лодке. Точка Y указывает заданный подъем.

Если "точка контура" касается контура, но точка Y не касается лодки, то либо радиус в этой точке слишком маленький, либо подъем недостаточно большой.

Если какая-нибудь точка каяка касается шаблона между точкой Y и "точкой контура", но при этом не касается ни точки Y, ни "точки контура", то радиус в этой точке слишком маленький. Если лодка соответствует минимальным параметрам, то она должна касаться точки Y, "точки контура" и всех точек между ними.

Если каяк касается и точки Y, и "точки контура", но не касается никаких точек между ними, то радиус в "точке контура" слишком маленький.

Если проверяемая часть лодки имеет радиус больше, чем достаточный, то каяк касается только точки Y. В этом случае проверка считается пройденной.

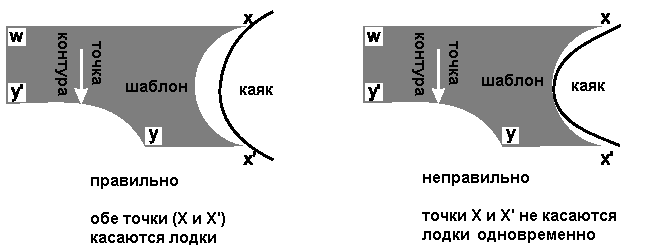

8.15.3. Для измерения радиуса кривизны соответствующая часть шаблона должна быть приложена перпендикулярно к проверяемой поверхности. Если обе точки (X и X') одновременно касаются поверхности каяка и в то же самое время остальная часть лодки не касается шаблона, то проверка считается пройденной.

8.15.4. Шаблоны для проверки различных зон каяка следующие:

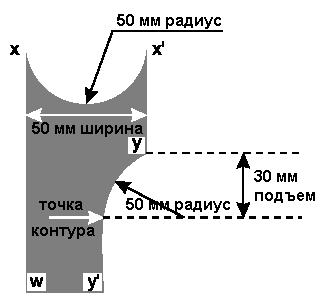

Шаблон 1, шаблон контура, радиус 50 мм, подъем 30 мм, должен использоваться для проверки зон АА' - ББ' (нос) и ББ' - ВВ' (носовая зона).

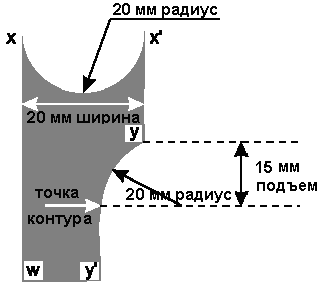

Шаблон 2, шаблон контура, радиус 20 мм, подъем 15 мм, должен использоваться для проверки зоны ВВ' - ГГ' (зона кокпита).

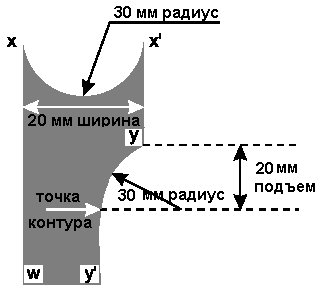

Шаблон 3, шаблон контура, радиус 30 мм, подъем 20 мм, должен использоваться для проверки зон ГГ' - ДД' (кормовая зона) и ДД' - ЕЕ' (корма).

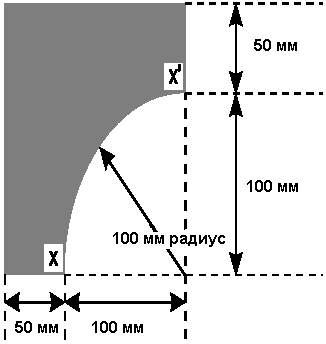

Шаблон 4, шаблон кривых, радиус 100 мм, должен использоваться для проверки зон АА' - ББ' (нос) и ДД' - ЕЕ' (корма).

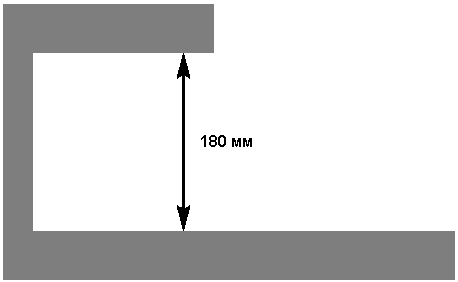

Шаблон 5, шаблон глубины, высота 180 мм, должен использоваться для проверки зоны ВВ' - ГГ' (зона кокпита).

8.16. Бампер каяка.

8.16.1. Мягкие, поглощающие удары бамперы не меньше чем 30 мм толщиной по горизонтальной средней линии и не меньше чем 50 мм шириной, должны быть прочно присоединены к покрытию контура каяка на носу и корме, по крайней мере, на 100 мм от концов каяка.

8.16.2. Материал бампера должен быть гомогенный (например: пена, мягкий каучук). Если использовать составную конструкцию для минимальной толщины и ударопоглощающих свойств, то необходимые ударопоглощающие свойства бампера не должны уменьшаться при сжатии. Характеристики должны измеряться при температурах, которые будут преобладать в течение соревнований.

8.16.3. Толщина бампера должна быть минимум 30 мм в несжатом состоянии. Бампер должен сжиматься (большим пальцем контролера снаряжения или игрока) по крайней мере на 10 мм. Бампер не должен сжиматься до толщины меньше чем 10 мм. Толщина и сжатие измеряются параллельно оси каяка.

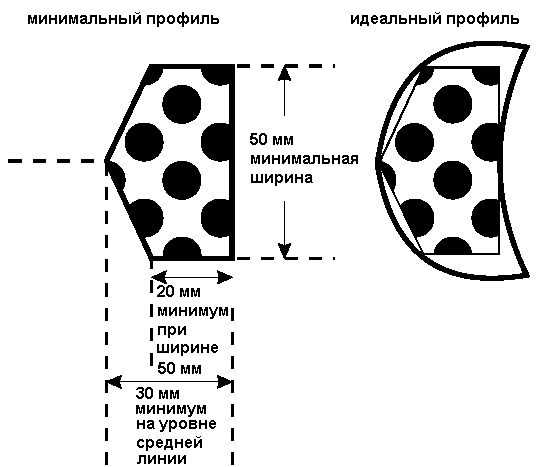

8.16.4. Бампер должен быть толщиной не меньше чем 30 мм на горизонтальной средней линии. Ни ширине 50 мм толщина должна быть не меньше чем 20 мм (см. диаграммы ниже).

8.16.5. Соединение бампера с лодкой должно быть достаточно надежным, чтобы быть в исправном состоянии на протяжении соревнований. Бампер не должен сдвигаться со своего места при столкновении с другими лодками или бортиком бассейна.

8.16.6. Если заклепки или болты (или нечто подобное) используются для прикрепления бампера, они должны быть утоплены в бампер как минимум на 20 мм.

8.16.7. Бампер должен быть закреплен так, чтобы контур и края бампера не выступали и не цеплялись за предметы. Если в качестве бампера используется шланг, то его концы должны быть заделаны.

8.16.8. Бампер должен быть установлен на контуре каяка (см. определение контура в описании лодки) и выступать выше и ниже контура как минимум на 15 мм. Он должен закрывать поверхность носа и кормы длиной не меньше чем 100 мм от края лодки.
