Приложение N 6

к федеральным нормам и правилам

в области использования атомной энергии

"Правила устройства и безопасной

эксплуатации грузоподъемных машин

и механизмов, применяемых на объектах

использования атомной энергии",

утвержденным приказом Федеральной службы

по экологическому, технологическому

и атомному надзору

от 02 марта 2018 г. N 92

НОРМЫ БРАКОВКИ ЭЛЕМЕНТОВ КАНАТНЫХ И ЦЕПНЫХ СТРОПОВ

Браковка грузозахватных приспособлений, находящихся в эксплуатации, должна проводиться по разработанной специализированной или эксплуатирующей организацией инструкции, определяющей порядок, методы осмотра и браковочные показатели.

При отсутствии у владельца инструкции браковка элементов канатных и цепных стропов проводится в соответствии с настоящим приложением.

Канатный строп подлежит браковке, если число видимых обрывов наружных проволок каната превышает указанное в таблице.

Стропы из канатов двойной свивки

Число видимых обрывов проволок на участке канатного стропа длиной

3d

6d

30d

4

6

16

Примечание. d - диаметр каната, мм.

Цепной строп подлежит браковке при удлинении звена цепи более чем на 3% от первоначального размера (рисунок 1) и при уменьшении диаметра сечения звена цепи вследствие износа более чем на 10% (рисунок 2).

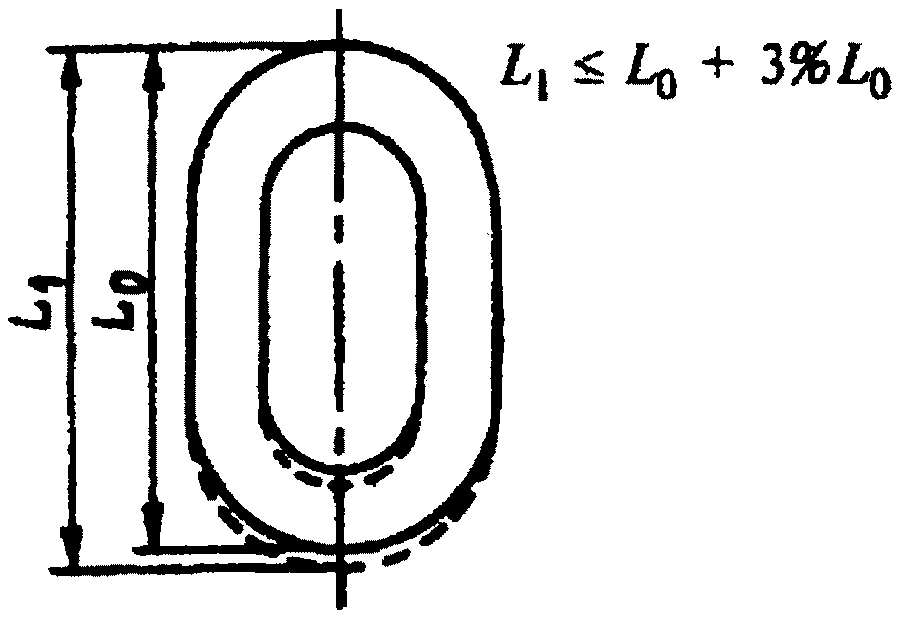

Рисунок 1 Увеличение звена цепи:

L0 - первоначальная длина звена, мм;

L1 - увеличенная длина звена, мм

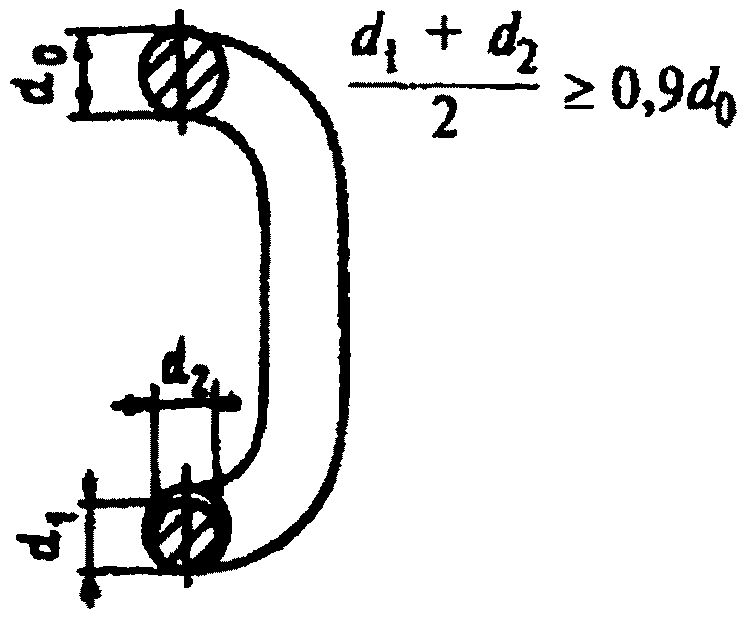

Рисунок 2 Уменьшение диаметра сечения звена цепи:

d0 - первоначальный диаметр, мм;

d1, d2 - фактические диаметры сечения звена, измеренные во взаимно перпендикулярных направлениях, мм
