Таблица N 1. Число обрывов проволок, при наличии которых бракуются стальные канаты кранов, работающие со стальными и чугунными блоками

Таблица N 1

Примечания

а) N - число несущих проволок в наружных прядях каната; d - диаметр каната, мм.

б) Проволоки заполнения не считаются несущими, поэтому не подлежат учету. В канатах с несколькими слоями прядей учитываются проволоки только видимого наружного слоя. В канатах со стальным сердечником последний рассматривается как внутренняя прядь и не учитывается.

в) Число обрывов не следует путать с количеством оборванных концов проволок, которых может быть в 2 раза больше.

г) Незаполненные строки в графе "Конструкции канатов" означают отсутствие конструкций канатов с соответствующим числом проволок. При появлении таких конструкций канатов, а также для канатов с общим числом проволок более 300 число обрывов прополок, при которых канат бракуется, определяется по формулам, приведенным в нижней строке таблицы, причем полученное значение округляется до целого в большую сторону.

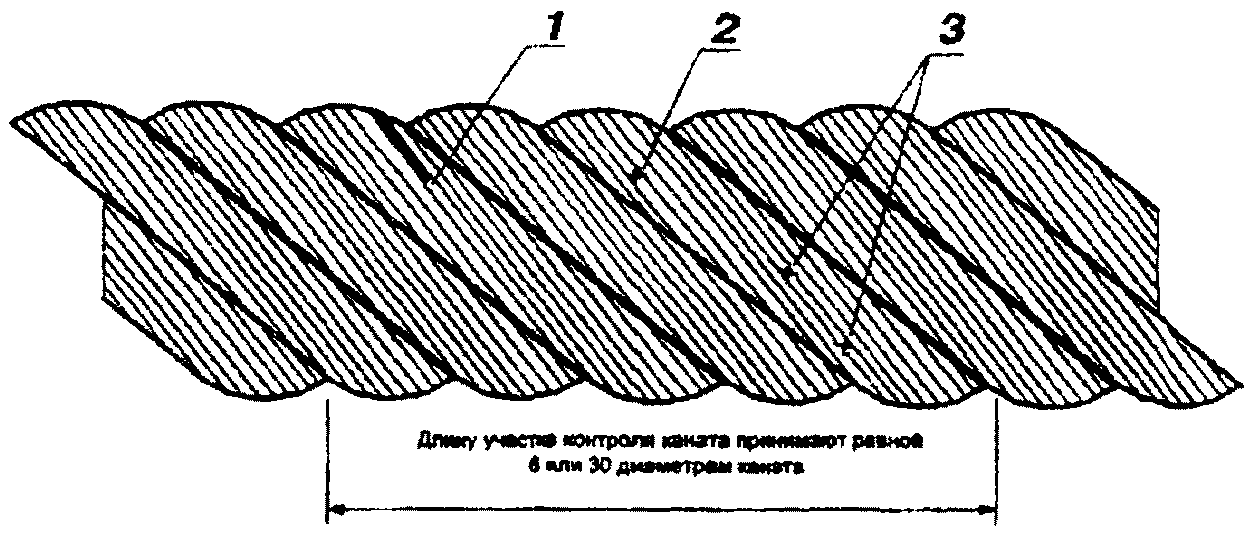

Рисунок 4. Пример определения числа

обрывов наружных проволок стального каната:

1 - на участке контроля у оборванной проволоки обнаружен

только один конец, ответный конец оборванной проволоки

отсутствует (данный дефект соответствует одному обрыву);

2 - на участке контроля у оборванной проволоки в наличии

два конца (данный дефект соответствует одному обрыву);

3 - на участке контроля одна из проволок имеет двукратное

нарушение целостности (поскольку нарушения целостности

принадлежат только одной проволоке, данный дефект

суммарно соответствует одному обрыву)

При наличии у каната поверхностного износа или коррозии проволок число обрывов как признак браковки должно быть уменьшено в соответствии с таблицей N 2.

4. При уменьшении первоначального диаметра наружных проволок в результате износа (рисунок 5д) или коррозии (рисунок 6д) на 40% и более канат бракуется.

Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

При меньшем, чем указано в таблице N 1, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат может быть допущен к работе с записью результатов осмотра в журнал осмотров. Канат должен быть заменен при достижении степени износа, указанной в таблице N 2.
