Таблица N 3. Повторяемость магнитуд Mmax землетрясений в зонах ВОЗ в зависимости от протяженности, условий одноосного деформирования и характера разрушения в очаге

Таблица N 3

Повторяемость магнитуд M_max землетрясений в зонах ВОЗ

в зависимости от протяженности, условий одноосного

деформирования и характера разрушения в очаге

Согласно приложению N 3 к настоящему Руководству по безопасности		Ранг элементов модели	Десятичный логарифм длины элемента модели L (км)	Суммарное количество элементов модели ранга n и более до n = 1 включительно	Десятичный логарифм частоты активизации зон ВОЗ ранга n и более до n = 1 включительно	Максимальная магнитуда M_max при деформации в очаге, равной эффективному упругому пределу для Земли в целом
Порядок	Ранг	Ранг элементов модели	Десятичный логарифм длины элемента модели L (км)
XI	8	6	0,5	462	-1,9	3,3
XII	7	5	1,0	146	-2,4	4,0
XIII	6	4	1,5	46	-2,9	4,8
XIV	5	3	2,0	14	-3,5	5,5
XV	4	2	2,5	4	-4,0	6,3
XVI	3	1	3,0	1	-4,6	7,0

Примечание. Оценки получены с учетом соотношения эффективного размера L_о очага и протяженности L_з зоны ВОЗ, L_о/L_з = 1/10.

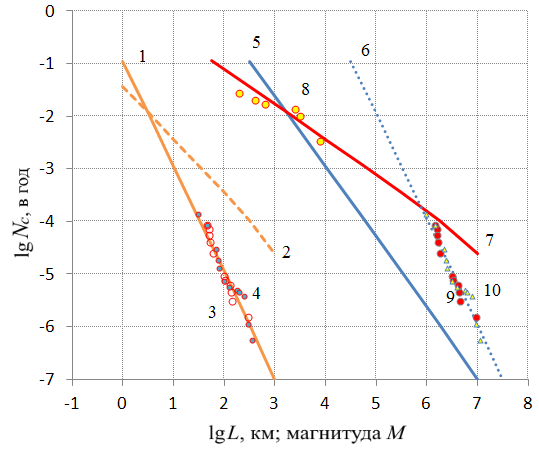

Рис. 5. Сравнение прогнозных графиков

повторяемости магнитуд, рассчитанных согласно принятой

модели, и наблюденных графиков повторяемости магнитуд,

рассчитанных согласно каталогу исторических землетрясений

Примечание. По оси абсцисс отложены десятичные логарифмы длин зон ВОЗ и моментные магнитуды M, рассчитанные для плоской и линейной модели при всестороннем и одноосном сжатии соответственно с учетом протяженности зоны ВОЗ L_з, соотношения протяженности зоны ВОЗ с размером максимального очага, приуроченного к зоне ВОЗ, условий и скорости деформирования. По оси ординат отложено количество активизированных структур ранга n и более (до n = 1 включительно), в год.
