Таблица 1. Число обрывов проволок, при наличии которых канаты двойной свивки, работающие со стальными и чугунными блоками, бракуются

Таблица 1

Число обрывов проволок, при наличии которых канаты

двойной свивки, работающие со стальными и чугунными

блоками, бракуются

Число несущих проволок в наружных прядях каната (n)	Конструкции канатов по ИСО и национальным (государственным) стандартам (если диаметр наружных проволок во внешних прядях больше диаметра проволок нижележащих слоев, класс конструкции понижается и отмечается знаком *)	Тип свивки	ГОСТ на канат	Группа классификации (режима) механизма
				M1, M2, M3, M4				M5, M6, M7, M8
				Крестовая свивка		Односторонняя свивка		Крестовая свивка		Односторонняя свивка
				на участке каната длиной, измеряемой количеством его диаметров, мм
				6d	30d	6d	30d	6d	30d	6d	30d
1	2	3	4	5	6	7	8	9	10	11	12
n <= 50	6x7(6/1)			2	4	1	2	4	8	2	4
	6x7(1+6)+1x7(1+6)	ЛК-О	3066-80
	6x7(1+6)+1 о.с.	ЛК-О	3069-80
	8x6(0+6)+9 о.с.	ЛК-О	3097-80
51 <= n <= 75	6x19(9/9/1)*			3	6	2	3	6	12	3	6
	6x19(1+9+9)+1 о.с.	ЛК-О	3077-80
	6x19(1+9+9)+7x7(1+6)*	ЛК-О	3081-80
76 <= n <= 100	18x7(1+6)+1 о.с.	ЛК-О	7681-80	4	8	2	4	8	16	4	8
101 <= n <= 120	8x19(9/9/1)*			5	10	2	5	10	19	5	10
	6x19(12/6/1)
101 <= n <= 120	6x19(12/6+6/F1)			5	10	2	5	10	19	5	10
	6x25FS(12/12/1)*
	6x19(1+6+6/6)+7x7(1+6)	ЛК-Р	14954-80
	6x19(1+6+6/6)+1 о.с.	ЛК-Р	2688-80
	6x25(1+6; 6+12)+1 о.с.	ЛК-З	7665-80
	6x25(1+6; 6+12)+7x7(1+6)	ЛК-З	7667-80
121 <= n <= 140	8x16(0+5+11)+9 о.с.	ТК	3097-80	6	11	3	6	11	22	6	11
141 <= n <= 160	8x19(12/6+6F/1)			6	13	3	6	13	26	6	13
	8x19(1+6+6/6)+1 о.с.	ЛК-Р	7670-80
161 <= n <= 180	6x36(14/7+7/7/1)*			7	14	4	7	14	29	7	14
	6x30(0+15+15)+7 о.с.	ЛК-О	3083-80
	6x36(1+7+7/7+14)+1 о.с.*	ЛК-РО	7668-80
	6x36(1+7+7/7+14)+7x7(1+6)*	ЛК-РО	7669-80
181 <= n <= 200	6x31(1+6+6/6+12)+1 о.с.			8	16	4	8	16	32	8	16
	6x31(1+6+6/6+12)+7x7(1+6)
	6x37(1+6+15+15)+1 о.с.	ТЛК-О	3079-80
201 <= n <= 220	6x41(16/8+8/8/1)*			9	18	4	9	18	38	9	18
221 <= n <= 240	6x37(18/12/6/1)			10	19	5	10	19	38	10	19
	18x19(1+6+6/6)+1 о.с.	ЛК-Р	3088-80

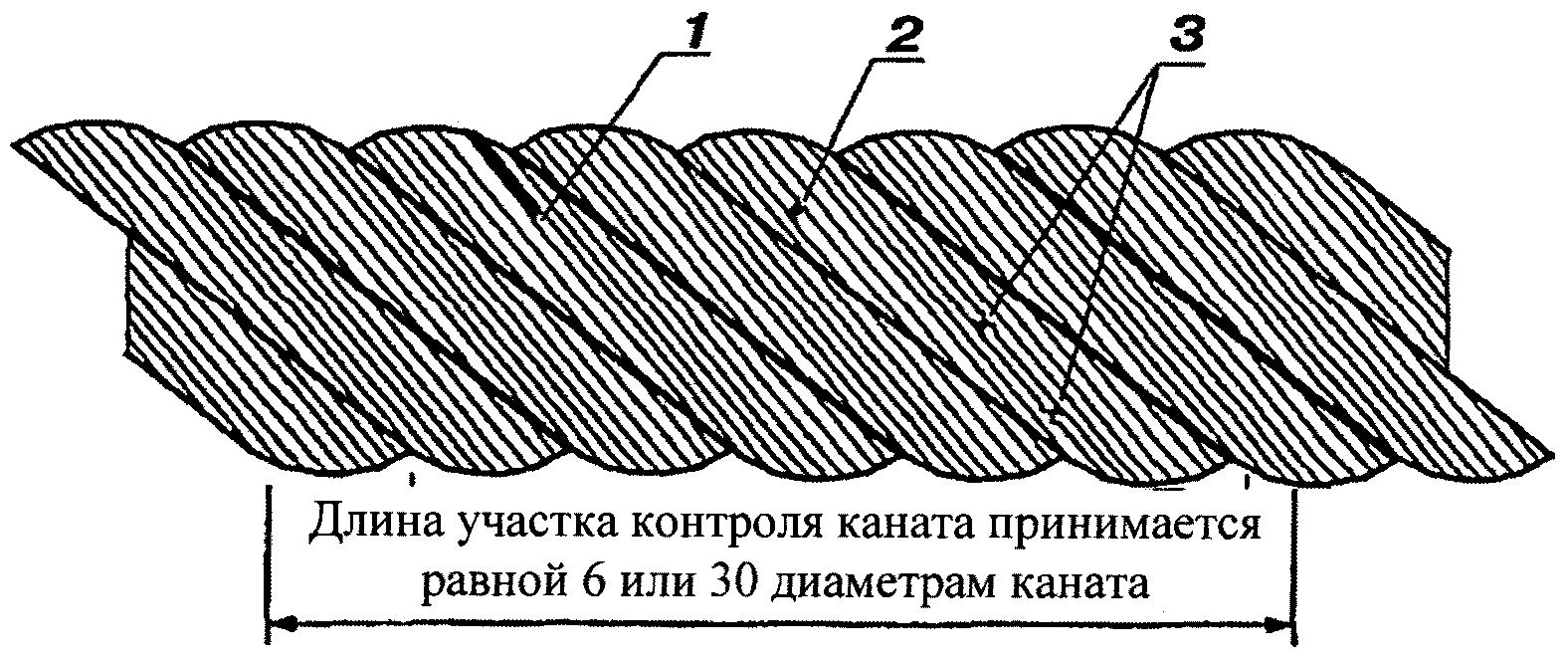

Пример определения числа обрывов наружных проволок стального каната: 1 - на участке контроля у оборванной проволоки обнаружен только один конец, ответный конец оборванной проволоки отсутствует. Данный дефект соответствует одному обрыву; 2 - на участке контроля у оборванной проволоки в наличии два конца. Данный дефект соответствует одному обрыву; 3 - на участке контроля одна из проволок имеет двукратное нарушение целостности. Поскольку нарушения целостности принадлежат только одной проволоке, данный дефект суммарно соответствует одному обрыву.

Рис. 4

При наличии у каната поверхностного износа или коррозии проволок число обрывов как признак браковки должно быть уменьшено в соответствии с данными табл. 2.

При уменьшении первоначального диаметра наружных проволок в результате износа (рис. 5д) или коррозии (рис. 6д) на 40% и более канат бракуется.

Определение износа или коррозии проволок по диаметру производится с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

При меньшем, чем указано в табл. 1, числе обрывов проволок, а также при наличии поверхностного износа проволок без их обрыва канат допускается к работе при контроле за его состоянием при периодических осмотрах (с записью результатов в журнал осмотров ПС) и смене каната по достижении степени износа, указанной в табл. 2.
