Утверждены

распоряжением ОАО "РЖД"

от 8 июня 2018 г. N 1221/р

ДОПОЛНЕНИЯ

В РАСПОРЯЖЕНИЕ ОАО "РЖД" ОТ 25 ДЕКАБРЯ 2007 Г. N 2423Р

"ОБ УТВЕРЖДЕНИИ ПЕРЕЧНЯ ТИПОВ ЗАПОРНО-ПЛОМБИРОВОЧНЫХ

УСТРОЙСТВ, ПРИМЕНЯЕМЫХ ДЛЯ ПЛОМБИРОВАНИЯ ВАГОНОВ

И КОНТЕЙНЕРОВ ПРИ ПЕРЕВОЗКАХ ГРУЗОВ,

ОСУЩЕСТВЛЯЕМЫХ ОАО "РЖД"

В Перечень типов запорно-пломбировочных устройств, применяемых для пломбирования вагонов и контейнеров при перевозках грузов, осуществляемых ОАО "РЖД", утвержденный распоряжением ОАО "РЖД" от 25 декабря 2007 г. N 2423р (далее - Перечень) внести следующие дополнения:

1. Пункт 1 дополнить подпунктом 1.6 следующего содержания:

"1.6. Электронные ЗПУ (ЭЗПУ), включающие в конструкцию механическое ЗПУ, допущенное для применения ОАО "РЖД":

Электронное ЗПУ "Биг Лок" с электронной компонентой "Сириус" и механической компонентой ЗПУ "Спрут-777".

2. Дополнить подпункты а, б, г пункта 2 Перечня дополнить словом "Биг Лок".

3. Приложение N 1 к Перечню дополнить пунктом 6 следующего содержания:

"6. Конструкция электронного ЗПУ "Биг Лок" (рис. 21) состоит из электронного блока "Сириус" (рис. 22) многократного использования и одноразового механического ЗПУ "Спрут-777" (рис. 4).

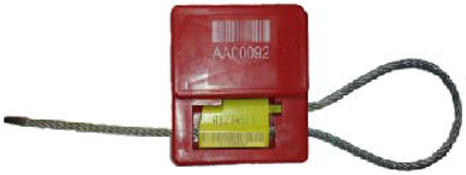

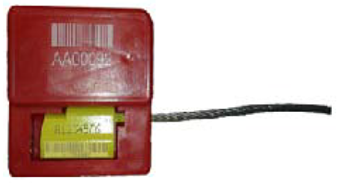

Рис. 21. Электронное ЗПУ "Биг Лок"

Для установки электронного ЗПУ "Биг Лок" на запорный узел вагона (контейнера) свободный конец троса пропускается последовательно через проушины узла запирания, отверстие на верхней грани корпуса электронного блока, проходной канал ЗПУ "Спрут-777" и отверстие на нижней грани корпуса электронного блока "Сириус", после чего канат затягивается до образования петли минимального размера.

Снятие электронного ЗПУ "Биг Лок" с запорного узла вагона (контейнера) производится путем перерезания троса с помощью тросореза или клещей-кусачек.

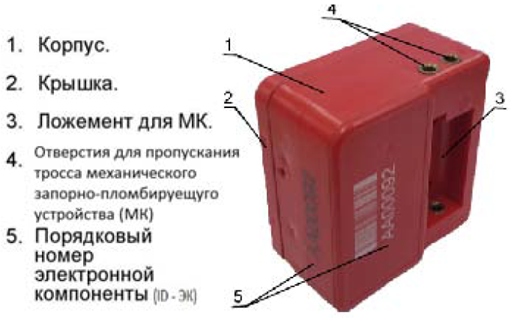

Рис. 22. Электронный блок "Сириус"

Корпус электронного блока "Сириус" изготовлен из ударопрочной радиопрозрачной пластмассы. На поверхности корпуса нанесена следующая маркировка:

- наименование "Сириус";

- товарный знак завода-изготовителя;

- индивидуальный номер;

- штрих-код.

Электронный "Сириус" имеет отверстия для пропуска каната, два на верхней грани корпуса и одно на нижней, а также ложемент, в который устанавливается корпус ЗПУ "Спрут 777". Свободный конец троса перед установкой на узел пломбирования пропускается через одно из отверстий в верхней части корпуса.
