2.5.6. Деблокирование пострадавших при столкновениях, наездах и опрокидываниях ТС

В целях обеспечения максимально щадящей эвакуации из аварийного ТС пострадавших с тяжелыми травмами, доступ к ним осуществляется путем демонтажа отдельных элементов конструкции кузова, препятствующих созданию дополнительного свободного пространства на пути их эвакуации.

Для защиты пострадавшего в процессе разборки кузова следует применять защитные экраны из брезентового полотна, а в холодное время года - шерстяные одеяла. Выбор узла кузова автомобиля, подлежащего отгибу, вскрытию или удалению зависит от характера повреждения автомобиля и травм пострадавших. На рис. 8 - 13 показано выполнение основных операций по деблокированию пострадавших в легковом автомобиле, а на рис. 14, 15 - в грузовом.

С этой целью гидравлическим резаком перекусываются у основания все стойки автомобиля, и крыша снимается со стоек. После удаления крыши производится защита острых углов и кромок с помощью защитных чехлов на острые кромки и брезентового материала (рис. 8).

Рис. 8. Установка защиты на острые края и кромки

При отгибе гидравлическим резаком перекусываются передние и боковые стойки автомобиля, надкусывается боковая поверхность крыши (рис. 9а), и с помощью гидравлического силового цилиндра, разжима с цепями или вручную отгибается крыша (когда широкие задние стойки).

В случае, когда передняя часть разбираемого автомобиля находится под другим автомобилем или ветровое стекло осталось на месте, крыша легкового автомобиля отгибается вперед. Для этого гидравлическим резаком перекусываются задние и боковые стойки, надкусывается боковая поверхность крыши (рис. 9б), и с помощью гидравлического силового цилиндра, разжима с цепями или вручную отгибается крыша. При этом, когда автомобиль получил боковой удар и перевернулся на бок или когда отсутствует доступ ко всей поверхности крыши, крыша легкового автомобиля отгибается вбок.

Для этого гидравлическим резаком перекусываются передняя, боковые и задняя стойки с одной стороны автомобиля, надкусывается передняя и задняя поверхность крыши (рис. 9в), затем с использованием гидравлического силового цилиндра, разжима с цепями или вручную отгибается крыша.

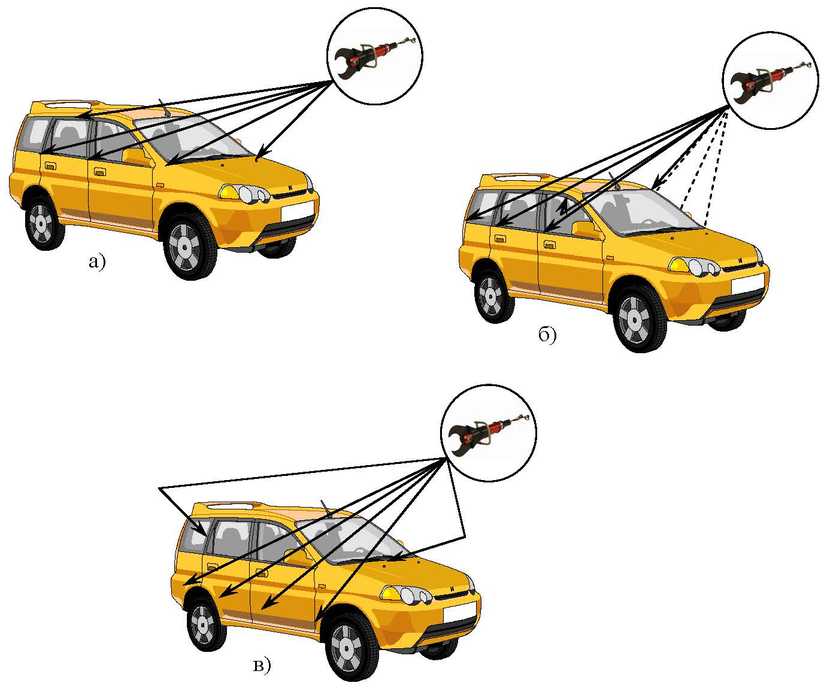

Рис. 9. Места кузова автомобиля, перекусываемые при отгибе

крыши: а) назад; б) вперед; в) вбок

Частичный доступ к грудной клетке и тазу пострадавшего достигается путем вскрытия двери со стороны замка. Предварительно в окно двери вставляется гидравлический разжим и разжимаются (деформируются) наружные панели двери, что приводит к образованию щелей в районе замка и петель (рис. 10).

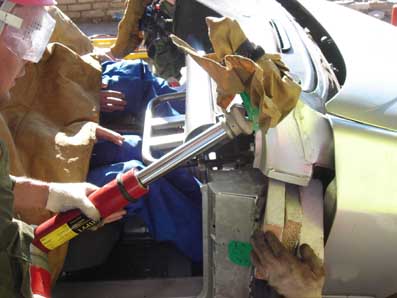

Рис. 10. Разжим (деформирование) наружных панелей двери

для образования щелей

Щели можно также создавать путем сжимания двери в районе окна или переднего крыла автомобиля в районе стыка с дверью. Далее гидравлическим резаком полностью удаляется крыша и с помощью гидравлического разжима вскрывается дверь со стороны замка (рис. 11а) или со стороны петель (рис. 11б). После этого дверь можно удалять.

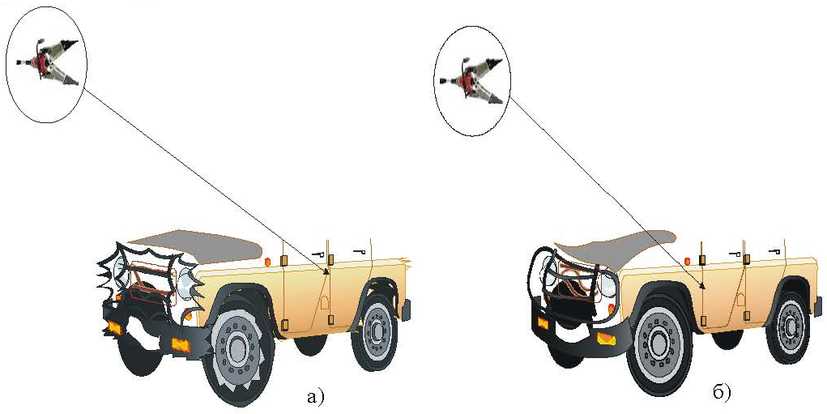

Рис. 11. Вскрытие передней двери:

а) со стороны замка; б) со стороны петель

Для обеспечения полного доступа к грудной клетке, тазу и частичного доступа к нижним конечностям пострадавшего передняя панель легкового автомобиля сдвигается. Для этого с использованием гидравлического резака перерезают передние стойки или полностью удаляют крышу.

Затем с помощью гидравлического разжима вскрывают со стороны петель и удаляют дверь. После этого с применением гидравлического силового цилиндра сдвигают переднюю панель автомобиля со стороны пострадавшего (рис. 12).

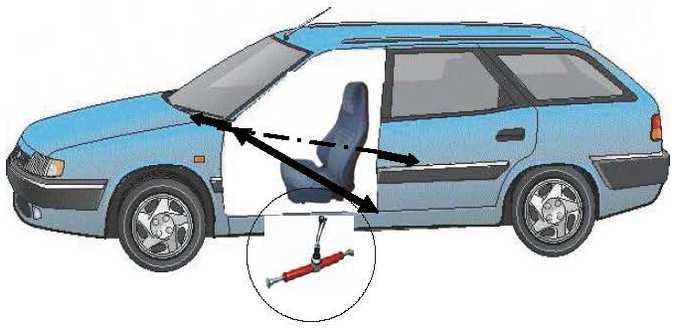

Рис. 12. Сдвиг передней панели автомобиля

Сдвиг можно осуществлять также с помощью гидравлического разжима, установленного по оси автомобиля между приборной панелью и туннелем коробки переключения передач.

Для обеспечения полного доступа к грудной клетке, тазу и нижним конечностям пострадавшего вскрывают переднее крыло легкового автомобиля. Для этого гидравлическим резаком перерезают передние стойки или полностью удаляют крышу. Затем с помощью гидравлического разжима вскрывают со стороны петель и удаляют дверь. Гидравлическими ножницами вырезают часть переднего крыла автомобиля (рис. 13а).

В целях устранения опасности дополнительного зажатия пострадавших, гидравлическим домкратом сдвигают приборную панель для освобождения пространства, необходимого при извлечении пострадавшего, боковую стенку легкового автомобиля удаляют полностью. Для этого с использованием гидравлического резака полностью удаляется крыша. Затем гидравлическим разжимом вскрывают со стороны замка и удаляют заднюю дверь. Далее гидравлическим резаком разрезают и удаляют вместе с задней дверью опору средней стойки и переднюю дверь (рис. 13б), а также разрезают и удаляют заднее сиденье и спинки передних кресел (рис. 13в).

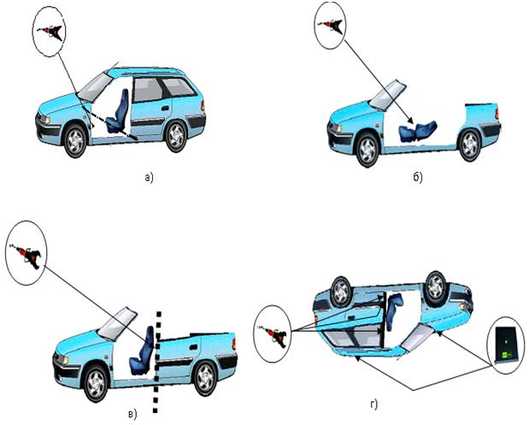

Рис. 13. Схема резки: а) переднего крыла;

б) спинки переднего сидения; в) опоры средней стойки;

г) опоры средней стойки и спинки переднего сидения

перевернутого автомобиля

Для освобождения пространства при извлечении пострадавшего, пристегнутого в перевернутом автомобиле к сиденью ремнем безопасности, с помощью пневматических подушек низкого давления автомобиль фиксируют. Далее гидравлическим разжимом вскрывают заднюю дверь и сидения, подводят под спину пострадавшего щит и фиксируют его. Затем вскрывают переднюю дверь и освобождают ноги, фиксируя их тоже к щиту, и перекусывают среднюю стойку.

Затем с помощью резака удаляют крышу, опору боковой стойки с задней дверью и спинку переднего сиденья (рис. 13г).

Для обеспечения частичного доступа к грудной клетке, тазу и нижним конечностям пострадавшего в грузовом автомобиле удаляют дверь кабины. Для этого вскрывают со стороны петель и с помощью гидравлического разжима удаляют дверь (рис. 14).

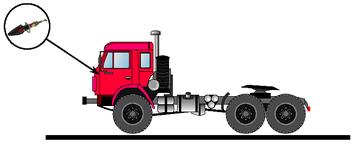

Рис. 14. Вскрытие двери со стороны петель

Полный доступ к грудной клетке пострадавшего обеспечивается путем отгибания назад крыши кабины автомобиля, для чего гидравлическим разжимом вскрывается со стороны замков и удаляется дверь.

Затем гидравлическим резаком перекусывают полностью передние, боковые и частично задние стойки кабины (рис. 15).

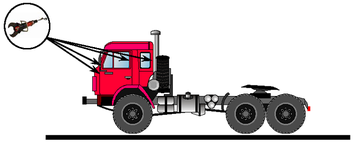

Рис. 15. Схема полного и частичного перекусывания стоек

кабины грузового автомобиля при отгибе крыши назад

Далее с использованием гидравлических силовых цилиндров или разжима с цепями крышу отгибают назад, при этом перекусанные задние стойки выполняют функцию шарниров.

Для обеспечения полного доступа к грудной клетке, тазу и нижним конечностям пострадавшего сдвигают переднюю панель кабины автомобиля, для чего гидравлическим разжимом со стороны замков вскрывают и удаляют дверь.

Затем гидравлическим резаком перекусывают передние стойки.

После этого гидравлическим силовым цилиндром или разжимом с цепями крышу отгибают назад и сдвигают переднюю панель кабины.

При использовании разжима для сдвига цепи закрепляют за отгибаемый узел или руль и за раму (передний мост) автомобиля.

Для обеспечения полного доступа к грудной клетке и тазу, частичного доступа к нижним конечностям пострадавшего руль и рулевую колонку грузового автомобиля отгибают вперед. Для этого с использованием гидравлического разжима вскрывают со стороны замков и удаляют дверь.

Затем гидравлическим резаком перекусывают переднюю стойку кабины со стороны пострадавшего. После этого с помощью гидравлического силового цилиндра или разжима с цепями отгибают руль и рулевую колонку вперед.

После демонтажа элементов кузова все острые кромки должны быть защищены специальными защитными средствами (накидками, конусами из плотного материала).
