6.2.4. Основные сценарии модели связей при аннулировании Платежного требования

Сценарий 1. Аннулирование распоряжения при неполучении акцепта плательщика в установленный срок или при отрицательном результате завершения хотя бы одной из процедур приема Платежного требования к исполнению (а также при помещении Платежного требования в очередь распоряжений, не исполненных в срок). Банк "Б" выполняет роль Банка получателя средств, Банк "А" выполняет роль Банка плательщика. Клиент банка "Б" выполняет роль Получателя средств. Банк "В" выполняет роль Посредника, в нем открыты счета Банка "А" и Банка "Б".

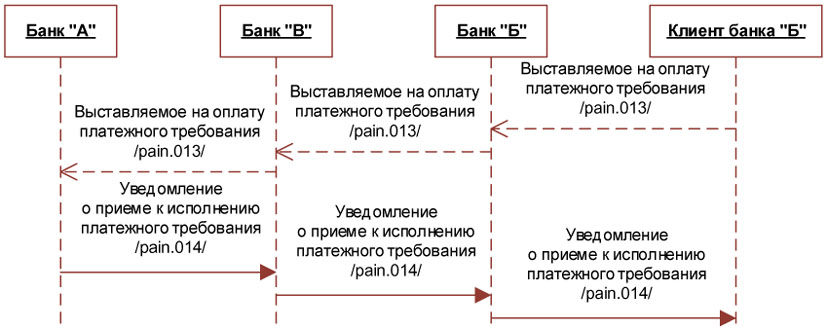

Рисунок 6.4. Обмен сообщениями, сценарий 1 <9>

--------------------------------

<9> Пунктирной стрелкой обозначено направление первоначального Платежного требования - с Рисунка 6.4 по Рисунок 6.7.

Таблица 6.5. Взаимодействующие стороны, сценарий 1

Процессы	Роли	Участники перевода денежных средств
Уведомление об аннулировании Платежного требования	Банк плательщика	Банк "А"
	Посредник	Банк "В"
	Банк получателя средств	Банк "Б"
	Получатель средств	Клиент банка "Б"

Сценарий 2. Аннулирование распоряжения по причине отказа Плательщика от акцепта. Банк "Б" выполняет роль Банка получателя средств, Банк "А" выполняет роль Банка плательщика. Клиент банка "Б" выполняет роль Получателя средств, клиент банка "А" выполняет роль Плательщика. Счет Банка "А" открыт в Банке "Б", счет Банка "Б" открыт в Банке "А".

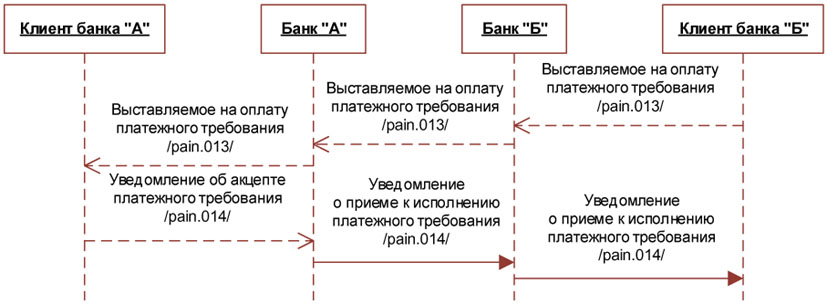

Рисунок 6.5. Обмен сообщениями, сценарий 2

Таблица 6.6. Взаимодействующие стороны, сценарий 2

Процессы	Роли	Участники перевода денежных средств
Уведомление об аннулировании Платежного требования	Банк плательщика	Банк "А"
	Банк получателя средств	Банк "Б"
	Получатель средств	Клиент банка "Б"

Сценарий 3. Аннулирование распоряжения по причине отзыва Платежного требования Получателем средств. Банк "А" выполняет роль Банка плательщика, Банк "Б" выполняет роль Банка получателя средств. Клиент банка "Б" выполняет роль Получателя средств. Банк "В" выполняет роль Посредника, в нем открыты счета Банка "А" и Банка "Б".

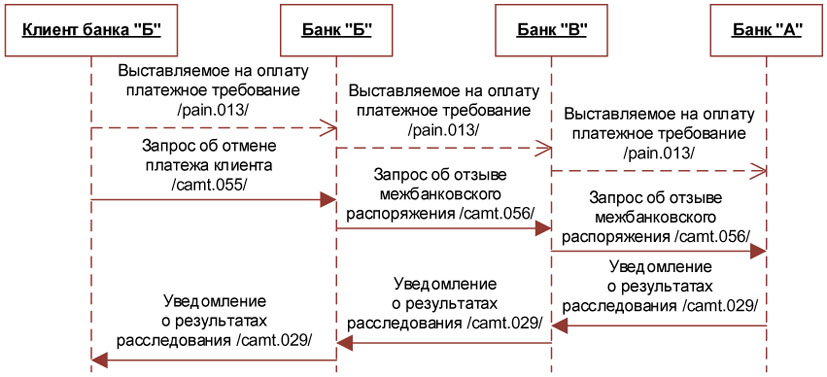

Рисунок 6.6. Обмен сообщениями, сценарий 3

Таблица 6.7. Взаимодействующие стороны, сценарий 3

Процессы	Роли	Участники перевода денежных средств
Направление заявления об отзыве Платежного требования	Получатель средств	Клиент банка "Б"
	Банк получателя средств	Банк "Б"
	Посредник	Банк "В"
	Банк плательщика	Банк "А"
Уведомление об аннулировании Платежного требования	Банк плательщика	Банк "А"
	Посредник	Банк "В"
	Банк получателя средств	Банк "Б"
	Получатель средств	Клиент банка "Б"

Сценарий 4. Аннулирование распоряжения по причине отзыва Платежного требования Получателем средств. Банк "А" выполняет роль Плательщика и Банка плательщика, Банк "Б" выполняет роль Банка получателя средств и Получателя средств. Банк "В" выполняет роль Посредника, в нем открыты счета Банка "А" и Банка "Б".

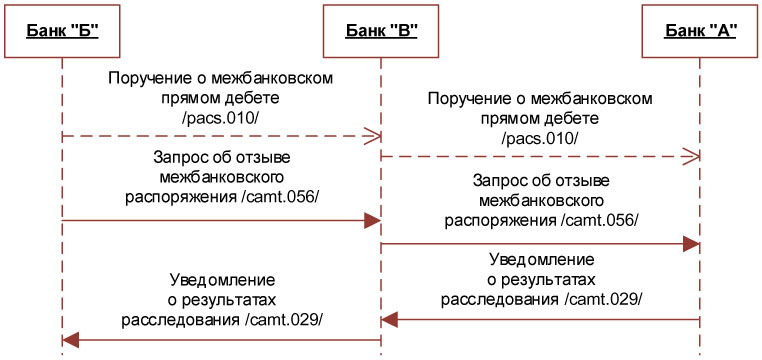

Рисунок 6.7. Обмен сообщениями, сценарий 4

Таблица 6.8. Взаимодействующие стороны, сценарий 4

Процессы	Роли	Участники перевода денежных средств
Направление заявления об отзыве Платежного требования	Получатель средств	Банк "Б"
	Банк получателя средств	Банк "Б"
	Посредник	Банк "В"
	Банк плательщика	Банк "А"
	Плательщик	Банк "А"
Уведомление об аннулировании Платежного требования	Банк плательщика	Банк "А"
	Плательщик	Банк "А"
	Посредник	Банк "В"
	Банк получателя средств	Банк "Б"
	Получатель средств	Банк "Б"
