7.2.6. Основные сценарии модели связей при расчетах инкассовыми поручениями

Сценарий 1. Банк "А" выполняет роли Банка получателя средств и Банка плательщика. Клиент 1 банка "А" выполняет роль Получателя средств, клиент 2 банка "А" выполняет роль Плательщика. Запрос извещения об операциях по счету отсутствует.

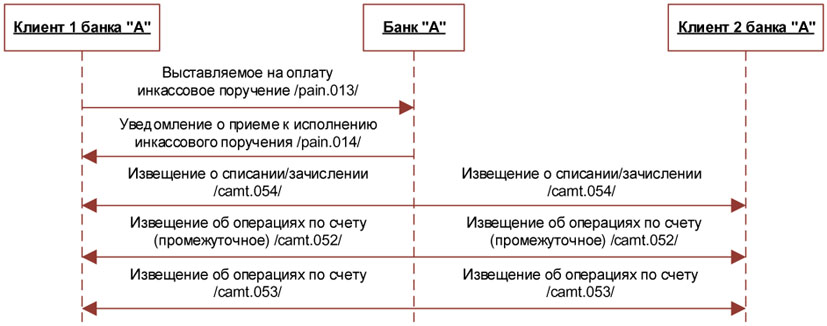

Рисунок 7.6. Обмен сообщениями, сценарий 1

Таблица 7.7. Взаимодействующие стороны, сценарий 1

Процессы	Роли	Участники перевода денежных средств
Инициирование Инкассового поручения	Получатель средств	Клиент 1 банка "А"
	Банк получателя средств	Банк "А"
Передача Инкассового поручения	Банк получателя средств
	Банк плательщика
Исполнение Инкассового поручения
	Банк получателя средств
Подтверждение исполнения Инкассового поручения
	Банк плательщика
	Получатель средств	Клиент 1 банка "А"
	Плательщик	Клиент 2 банка "А"

Сценарий 2. Клиент банка "Б" выполняет роль Получателя средств. Банк "Б" выполняет роль Банка получателя средств. Банк "А" выполняет роль Банка плательщика. Клиент банка "А" выполняет роль Плательщика. Банк "А" и Банк "Б" являются корреспондентами. Запрос извещения об операциях по счету отсутствует.

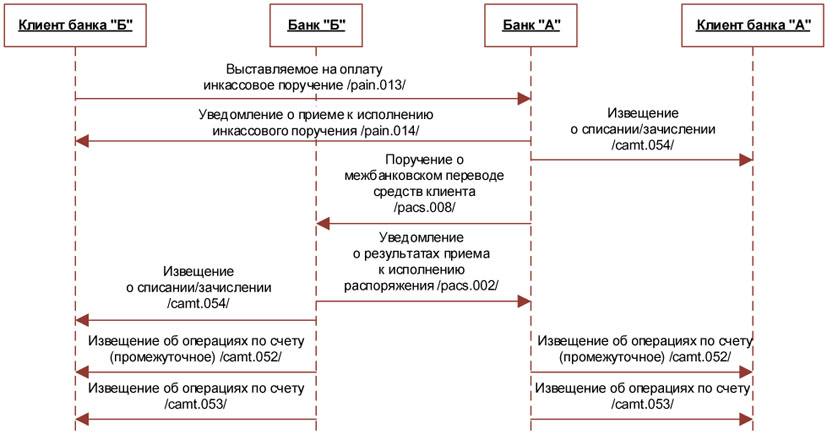

Рисунок 7.7. Обмен сообщениями, сценарий 2

Таблица 7.8. Взаимодействующие стороны, сценарий 2

Процессы	Роли	Участники перевода денежных средств
Инициирование Инкассового поручения	Получатель средств	Клиент банка "Б"
Инициирование Инкассового поручения	Банк плательщика	Банк "А"
Передача Инкассового поручения	Банк плательщика
Исполнение Инкассового поручения	Банк плательщика
Исполнение Инкассового поручения	Банк получателя средств	Банк "Б"
Подтверждение исполнения Инкассового поручения	Банк получателя средств	Банк "Б"
	Получатель средств	Клиент банка "Б"
	Банк плательщика	Банк "А"
	Плательщик	Клиент банка "А"

Сценарий 3. Банк "Б" выполняет роль Банка получателя средств, Банк "А" выполняет роль Банка плательщика. Клиент банка "Б" выполняет роль Получателя средств, клиент банка "А" выполняет роль Плательщика. Банк "В" выполняет роль Посредника, в нем открыты счета Банка "А" и Банка "Б". Запрос извещения об операциях по счету отсутствует.

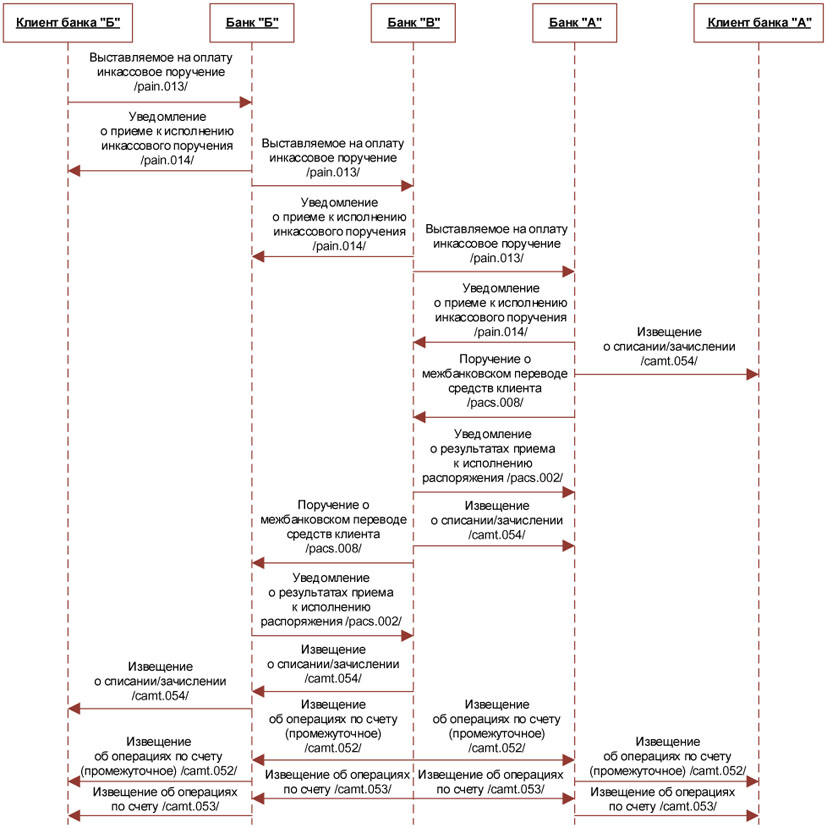

Рисунок 7.8. Обмен сообщениями, сценарий 3

Таблица 7.9. Взаимодействующие стороны, сценарий 3

Процессы	Роли	Участники перевода денежных средств
Инициирование Инкассового поручения	Получатель средств	Клиент банка "Б"
	Банк получателя средств	Банк "Б"
Передача Инкассового поручения
	Посредник	Банк "В"
	Банк плательщика	Банк "А"
Исполнение Инкассового поручения
	Посредник	Банк "В"
	Банк получателя средств	Банк "Б"
Подтверждение исполнения Инкассового поручения
	Получатель средств	Клиент банка "Б"
	Банк плательщика	Банк "А"
	Плательщик	Клиент банка "А"
