Глава 2. Способы организации радиосвязи

21. Под способами организации радиосвязи понимают порядок, методы и приемы применения сил и средств связи для решения поставленных задач.

22. Способами организации радиосвязи являются радиосеть и радионаправление. Применение того или иного способа в каждом отдельном случае зависит от характера складывающейся обстановки, а также особенностей организации управления, наличия сил и средств, защиты от радиопомех и других факторов.

Радиосеть - способ организации радиосвязи между тремя и более пунктами управления (командирами, штабами, корреспондентами), работающими с общими радиоданными.

Под общими радиоданными понимается: частота, позывные, время выхода в эфир.

Радиосеть обеспечивает одновременную (циркулярную) передачу информации большому количеству корреспондентов, а комбинированная радиосеть - и одновременный прием информации от них.

Радиосети и радионаправления по предназначению могут быть:

постоянно действующими;

оперативного управления;

сеансовыми;

резервными;

скрытыми;

учебными.

В каждой радиосети (радионаправлении) одна из радиостанций является главной.

Радионаправление - способ организации радиосвязи между двумя пунктами управления (командирами, штабами, корреспондентами), работающими с общими радиоданными.

23. В радиосетях и радионаправлениях радиостанция старшего органа управления является главной. В радиосетях взаимодействия главная радиостанция назначается органом управления, организующим взаимодействие.

Требования главной радиостанции должны выполняться всеми корреспондентами радиосети (радионаправления) незамедлительно и беспрекословно.

Старшее должностное лицо с главной радиостанцией обязано руководить всеми подчиненными корреспондентами сети и следить за соблюдением ими установленного режима, порядка работы, безопасности связи, а также регулировать радиообмен.

Старшее должностное лицо с главной радиостанцией обязано призывать к порядку ведения радиообмена других корреспондентов, допускающих нарушения дисциплины радиосвязи.

24. Каждой радиостанции для опознавания друг друга в процессе установления связи и ведения обмена, а также для адресования радиограмм назначается позывной.

Позывные подразделяются на международные и телефонные:

международные позывные представляют собой буквенные или буквенно-цифровые сочетания из трех - пяти знаков независимо от вида работы и, как правило, закрепляются за радиостанциями, работающими в постоянно действующих и сеансовых радиосетях и радионаправлениях, предусмотренных регламентом радиосвязи;

телефонные позывные представляют собой сочетание слов с двумя - тремя цифрами и закрепляются, как правило, за персональными радиостанциями при организации временных радиосетей или радиосетей местного управления. В одной радиосети могут назначаться телефонные позывные с единой словарной основой для всех корреспондентов сети, но с разными цифровыми индексами у каждого из них.

Международные и телефонные позывные могут быть индивидуальными и циркулярными:

индивидуальные позывные закрепляются за каждой радиостанцией;

циркулярный позывной назначается в радиосети для одновременного вызова всех радиостанций.

Вид применяемых позывных в каждой радиосети и радионаправлении определяется распоряжением начальника, организующего связь. Применять произвольные позывные категорически запрещается.

25. Радиопередатчик (радиостанция) закрепляется за радионаправлением (радиосетью), или может работать поочередно по мере необходимости в нескольких радионаправлениях и радиосетях. Радиоприемники, как правило, закрепляются за каждым радионаправлением или радиосетью.

26. В зависимости от назначения, а также от наличия сил, средств и частот связь в радиосети может обеспечиваться:

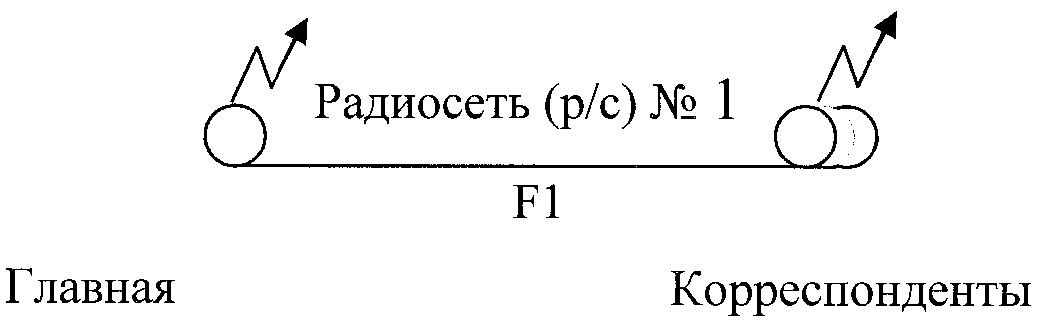

на одной частоте, что позволяет вести циркулярную передачу, а также поддерживать связь между всеми корреспондентами сети с наименьшим расходом сил и средств:

Рис. 1.1

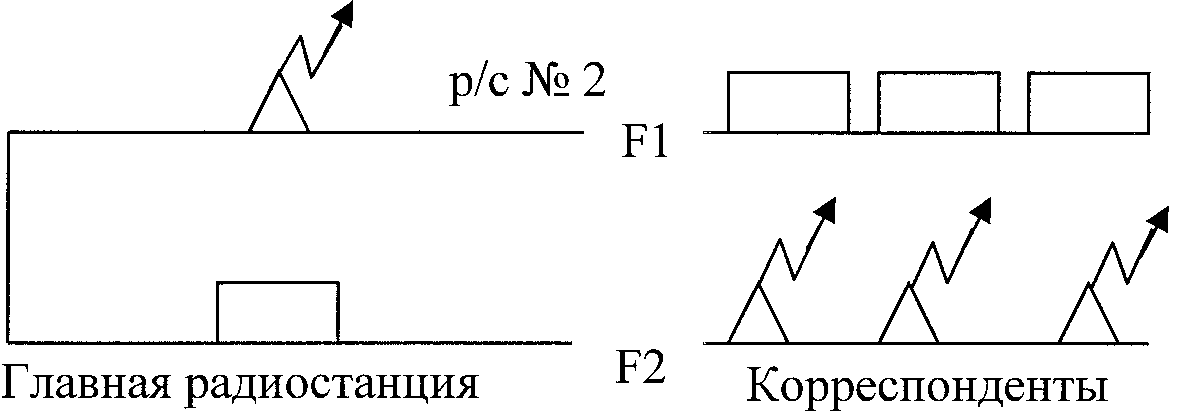

на двух частотах, в которой одна частота закрепляется за передатчиком главной радиостанции, а другая - за передатчиками корреспондентов:

Рис. 1.2

на частотах передатчиков, в которой каждая радиостанция ведет передачу на частоте своего передатчика, а прием - на частотах передатчиков корреспондентов:

Рис. 1.3

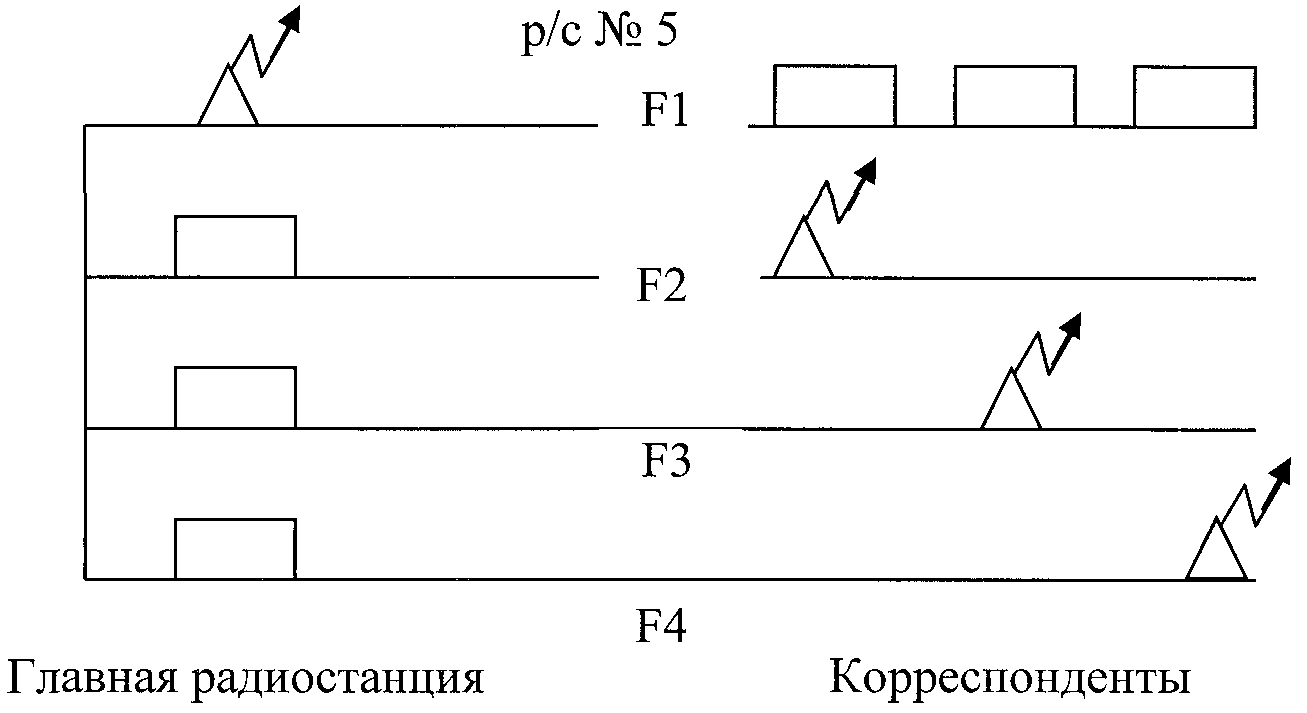

обеспечение двухсторонней связи корреспондентов только с главной радиостанцией на частотах передатчиков в комбинированной радиосети:

Рис. 1.4

27. Связь в радионаправлении может быть организована:

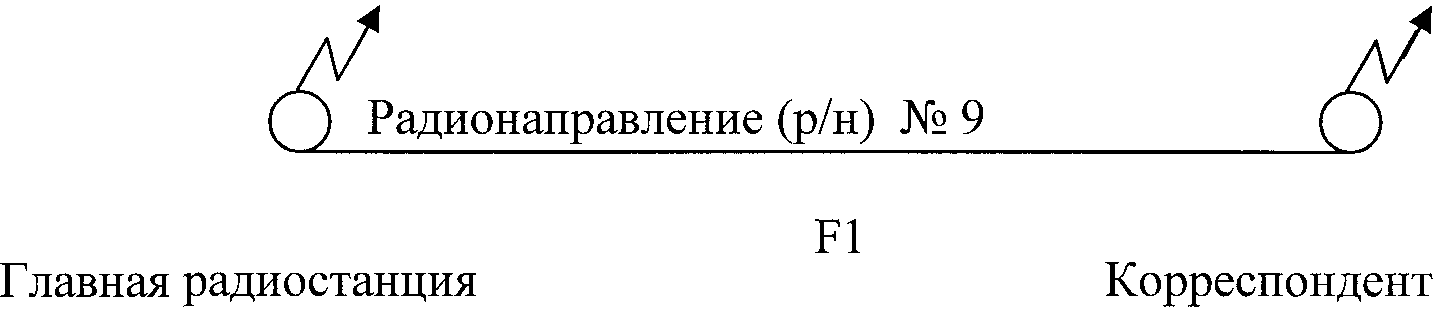

на одной частоте:

Рис. 1.5

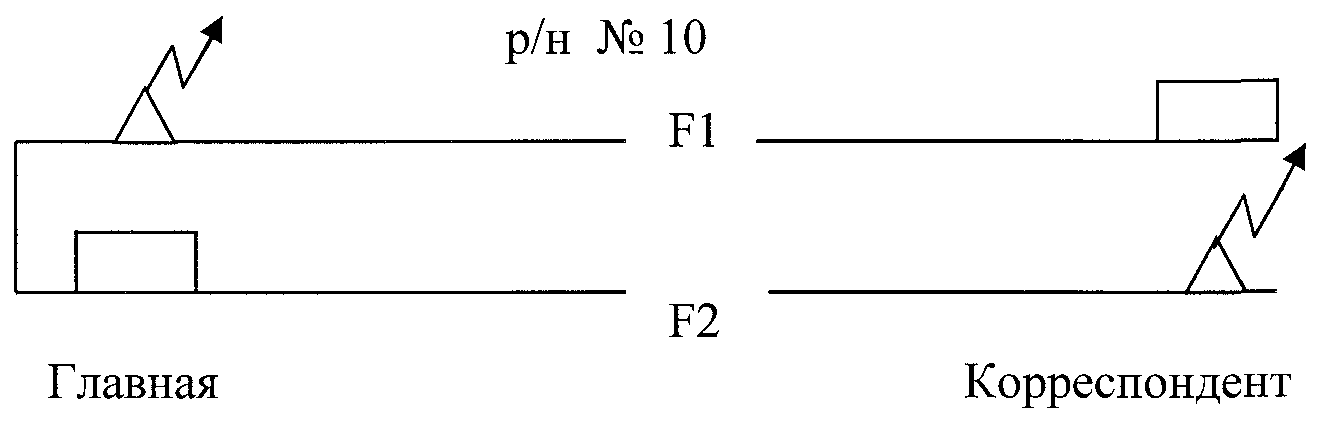

на разнесенных частотах передачи и приема:

Рис. 1.6

28. При ограниченном количестве радиосредств, радиочастот и времени на разработку радиоданных радиосвязь может обеспечиваться методом вхождения радиостанции в действующие радиосети. Для обеспечения вхождения радиостанции старшего начальника в радиосети подчиненных органов управления может назначаться постоянно действующий позывной.

Радисты радиосетей, услышав постоянно действующий позывной старшего начальника, обязаны немедленно прекратить работу в радиосети и ответить радисту с этим позывным.

29. Радиосвязь через промежуточные радиостанции организуется в тех случаях, когда она не может быть обеспечена непосредственно из-за недостаточной дальности действия радиостанций, неблагоприятных условий прохождения радиоволн, обеспечения радиосвязи разнотипными радиостанциями.

Промежуточные радиостанции могут осуществлять переприем или ретрансляцию передач.

При переприеме промежуточная радиостанция принимает информацию от одного корреспондента и передает ее другому. После получения подтверждения от оконечной радиостанции промежуточная станция передает его корреспонденту, от которого исходила информация.

При ретрансляции обеспечивается автоматическое прохождение радиограммы от одной станции к другой.

30. Для ослабления замираний сигнала и повышения достоверности передачи могут применяться частотно-разнесенные прием и передача, пространственно-разнесенный прием, поляризационно-разнесенный прием и прием с угловым разносом.

Частотно-разнесенная передача заключается в одновременной передаче одной и той же информации несколькими передатчиками на разных частотах, а частотно-разнесенный прием - в приеме такой информации на несколько приемников. При этом передача и прием могут вестись на пространственно-разнесенные антенны.

При пространственно-разнесенном приеме информация принимается на несколько приемников с пространственно-разнесенными антеннами со сложением сигналов или автовыбором антенны с наибольшим сигналом. Разнос между антеннами должен составлять 8 - 10 длин волн и более.

Поляризационно-разнесенный прием заключается в том, что работа одного передатчика принимается на несколько антенн с разной поляризацией с последующим сложением сигналов.

Прием с угловым разносом осуществляется узконаправленными в вертикальной плоскости антеннами с различными углами максимума диаграммы направленности с последующим сложением сигналов, либо автовыбором углового канала с наибольшим сигналом.
