Приложение 2

(к главе XI. ПРОЕКТИРОВАНИЕ,

УСТРОЙСТВО И ЭКСПЛУАТАЦИЯ

МОЛНИЕЗАЩИТЫ СКЛАДОВ

ВЗРЫВЧАТЫХ МАТЕРИАЛОВ)

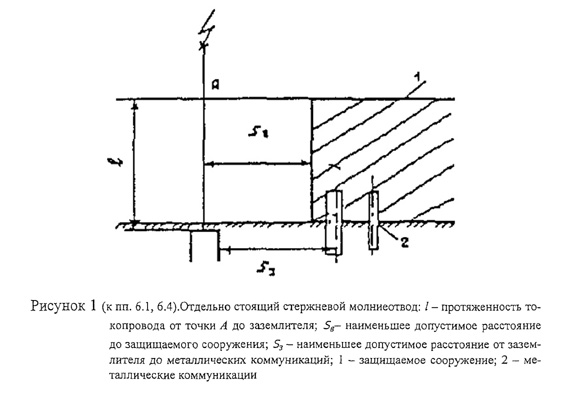

Рисунок 1 (к пп. 6.1, 6.4). Отдельно стоящий стержневой молниеотвод: l - протяженность токопровода от точки А до заземлителя; Sв - наименьшее допустимое расстояние до защищаемого сооружения; Sз - наименьшее допустимое расстояние от заземлителя до металлических коммуникаций; 1 - защищаемое сооружение; 2 - металлические коммуникации.

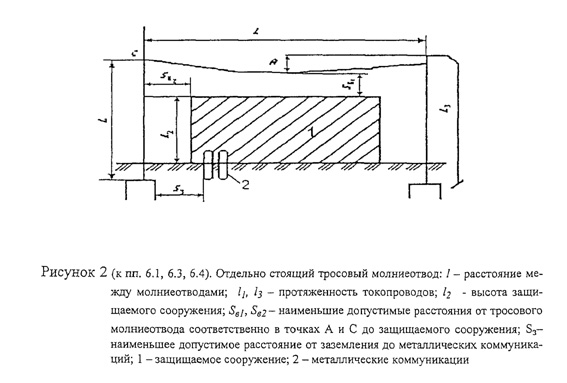

Рисунок 2 (к пп. 6.1, 6.3, 6.4). Отдельно стоящий тросовый молниеотвод: l - расстояние между молниеотводами; l1, l3 - протяженность токопроводов; l2 - высота защищаемого сооружения; Sв1, Sв2 - наименьшие допустимые расстояния от тросового молниеотвода соответственно в точках А и С до защищаемого сооружения; S3 - наименьшее допустимое расстояние от заземления до металлических коммуникаций; 1 - защищаемое сооружение; 2 - металлические коммуникации.

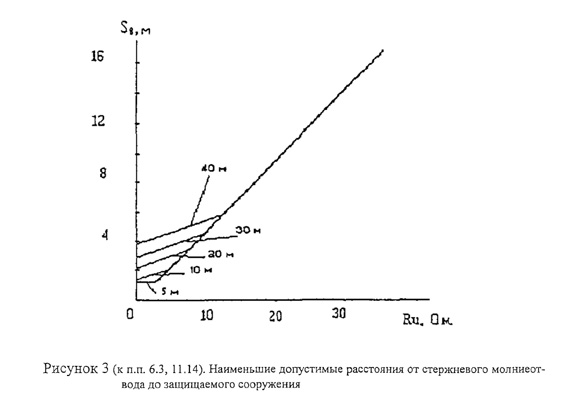

Рисунок 3 (к пп. 6.3, 11.14). Наименьшие допустимые расстояния от стержневого молниеотвода до защищаемого сооружения.

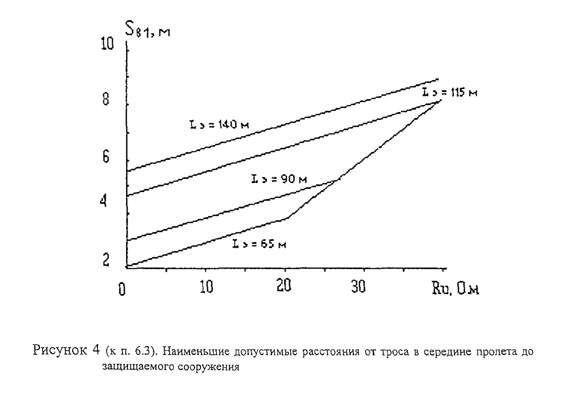

Рисунок 4 (к п. 6.3). Наименьшие допустимые расстояния от троса в середине пролета до защищаемого сооружения.

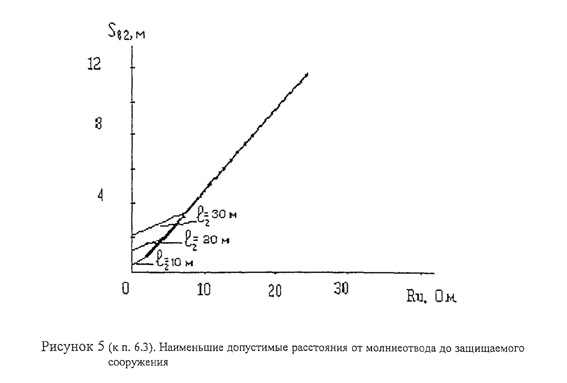

Рисунок 5 (к п. 6.3). Наименьшие допустимые расстояния от молниеотвода до защищаемого сооружения.

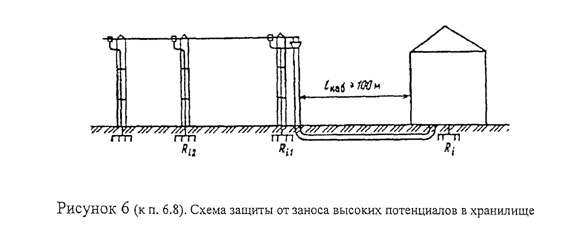

Рисунок 6 (к п. 6.8). Схема защиты от заноса высоких потенциалов в хранилище.

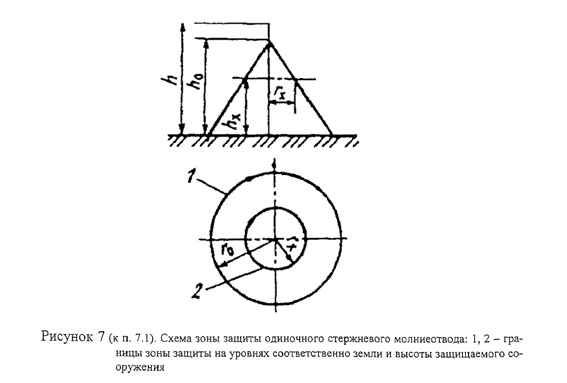

Рисунок 7 (к п. 7.1). Схема зоны защиты одиночного стержневого молниеотвода: 1, 2 - границы зоны защиты на уровнях соответственно земли и высоты защищаемого сооружения.

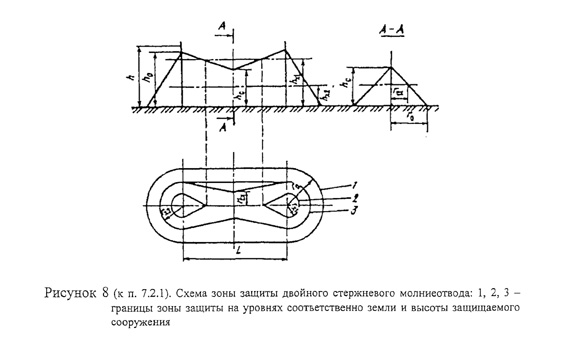

Рисунок 8 (к п. 7.2.1). Схема зоны защиты двойного стержневого молниеотвода: 1, 2, 3 - границы зоны защиты на уровнях соответственно земли и высоты защищаемого сооружения.

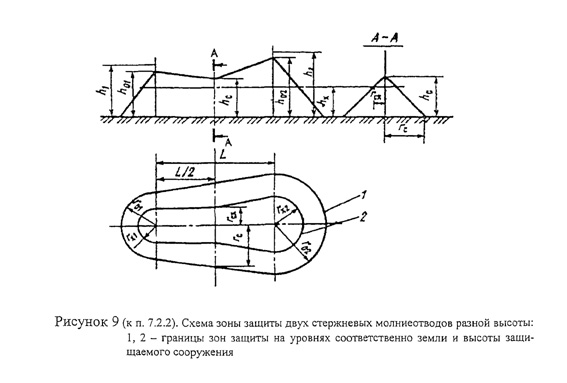

Рисунок 9 (к п. 7.2.2). Схема зоны защиты двух стержневых молниеотводов разной высоты: 1, 2 - границы зон защиты на уровнях соответственно земли и высоты защищаемого сооружения.

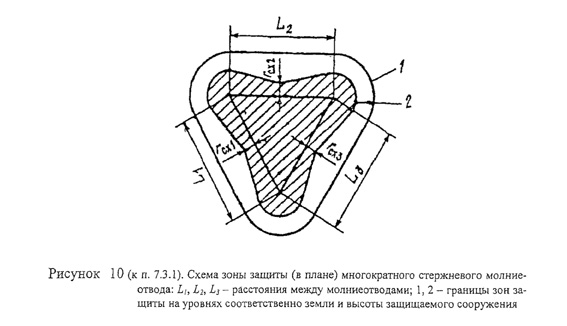

Рисунок 10 (к п. 7.3.1). Схема зоны защиты (в плане) многократного стержневого молниеотвода: L1, L2, L3 - расстояния между молниеотводами; 1, 2 - границы зон защиты на уровнях соответственно земли и высоты защищаемого сооружения.

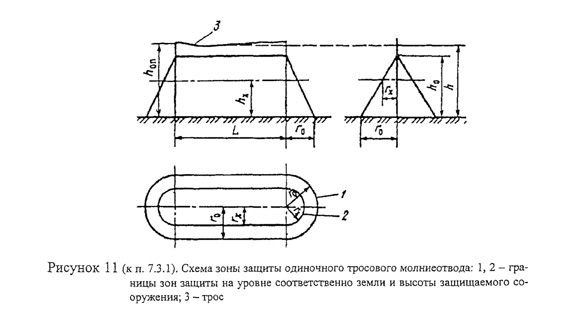

Рисунок 11 (к п. 7.3.1). Схема зоны защиты одиночного тросового молниеотвода: 1, 2 - границы зон защиты на уровне соответственно земли и высоты защищаемого сооружения; 3 - трос.

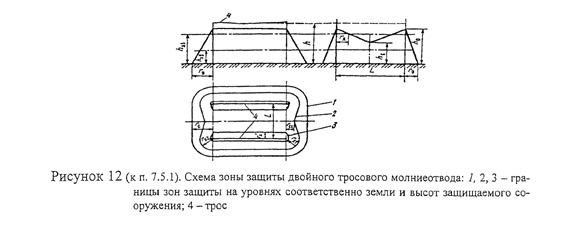

Рисунок 12 (к п. 7.5.1). Схема зоны защиты двойного тросового молниеотвода: 1, 2, 3 - границы зон защиты на уровнях соответственно земли и высот защищаемого сооружения; 4 - трос.

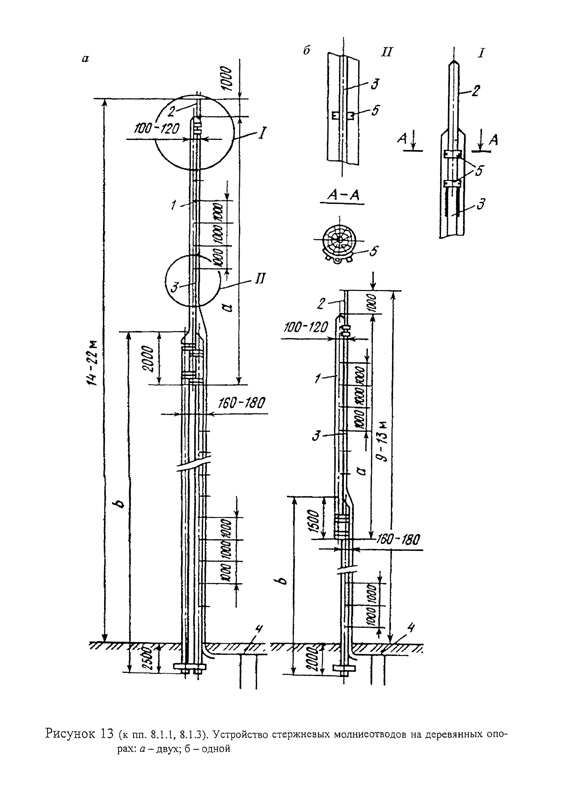

Рисунок 13 (к пп. 8.1.1, 8.1.3). Устройство стержневых молниеотводов на деревянных опорах: а - двух: б - одной.

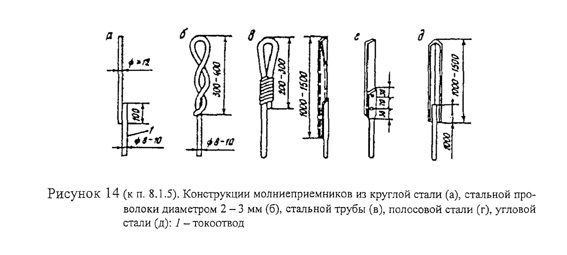

Рисунок 14 (к п. 8.1.5). Конструкции молниеприемников из круглой стали (а), стальной проволоки диаметром 2 - 3 мм (б), стальной трубы (в), полосовой стали (г), угловой стали (д): 1 - токоотвод.

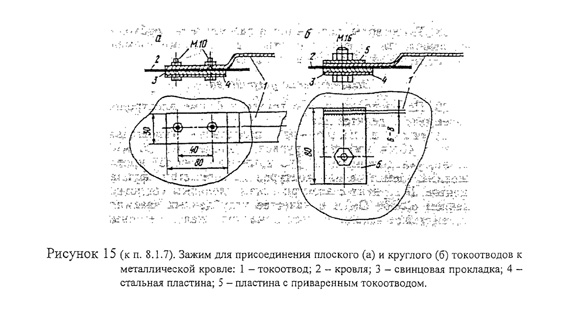

Рисунок 15 (к п. 8.1.7). Зажим для присоединения плоского (а) и круглого (б) токоотводов к металлической кровле: 1 - токоотвод: 2 - кровля; 3 - свинцовая прокладка; 4 - стальная пластинка: 5 - пластина с приваренным токоотводом.

Рисунок 16 (к п. 11.11). Двухлучевая (а) и однолучевая (б) схемы расположения электродов при измерении сопротивлений сложных заземлений и одиночных горизонтальных полос: П - потенциальный электрод; Т - токовый электрод.

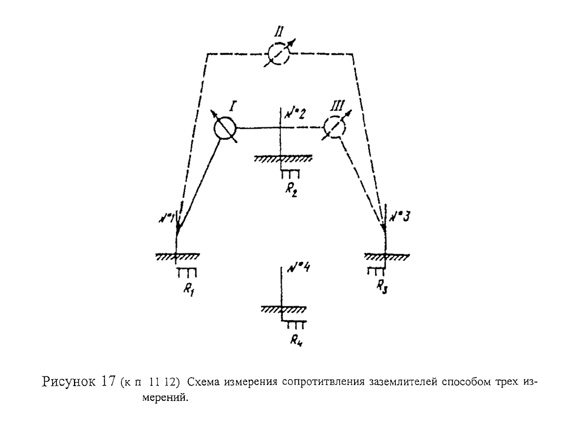

Рисунок 17 (к п. 11.12). Схема измерения сопротивления заземлителей способом трех измерений.

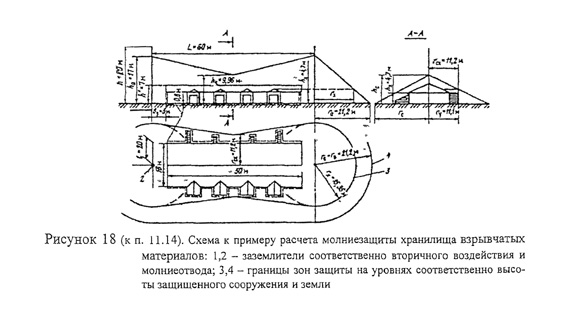

Рисунок 18 (к п. 11.14). Схема к примеру расчета молниезащиты хранилища взрывчатых материалов: 1, 2 - заземлители соответственно вторичного воздействия и молниеотвода; 3, 4 - границы зон защиты на уровнях соответственно высоты защищенного сооружения и земли.
