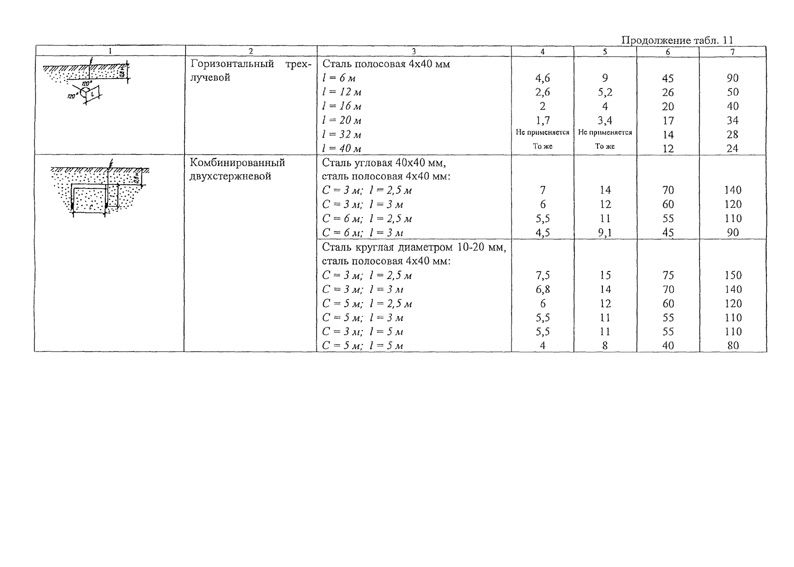

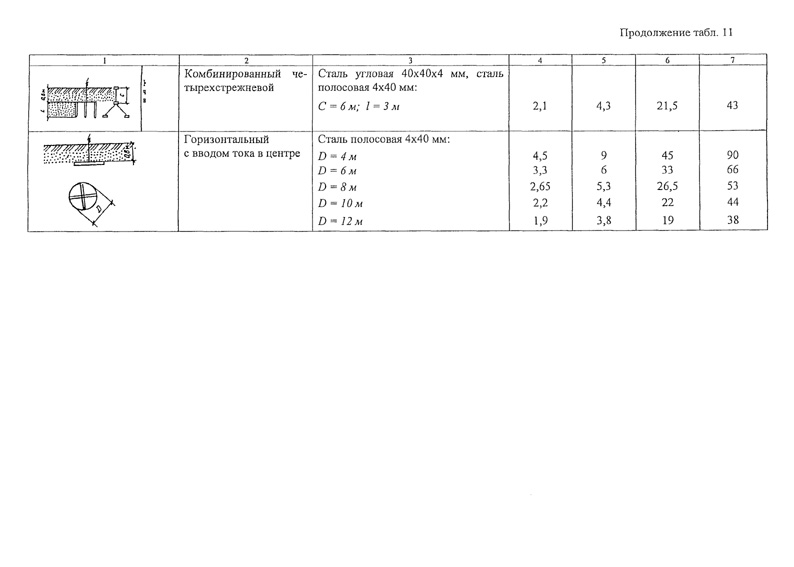

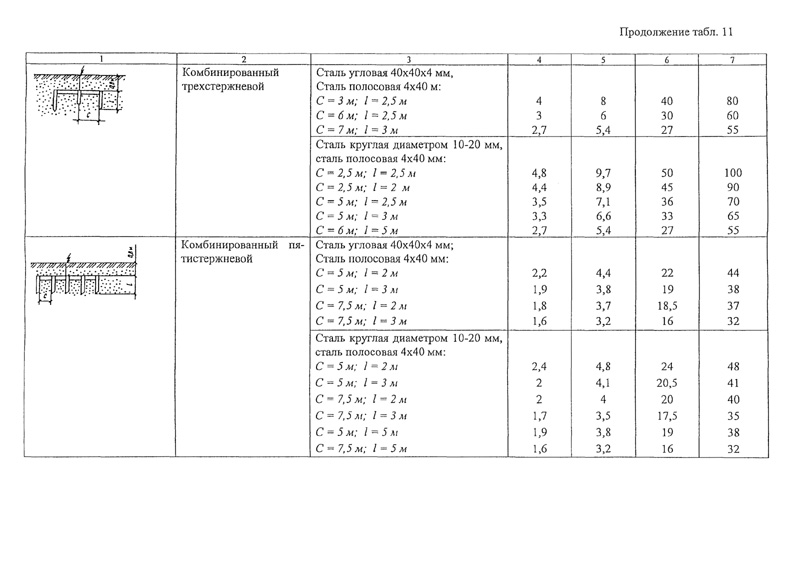

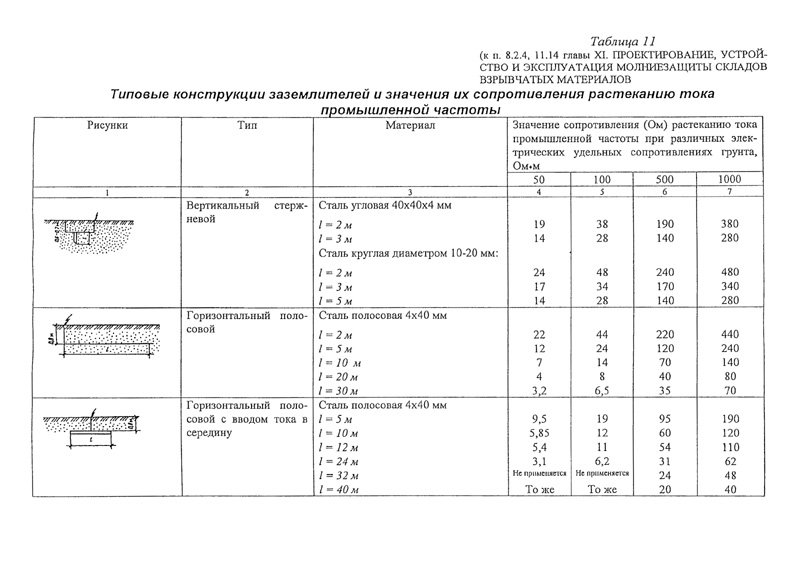

Таблица 11. Типовые конструкции заземлителей и значения их сопротивления растеканию тока промышленной частоты

┌───────┬────────────┬──────────────┬────────────────────────────┐

│Рисунки│ Тип │ Материал │Значение сопротивления (Ом) │

│ │ │ │растеканию тока промышленной│

│ │ │ │частоты при различных элек- │

│ │ │ │трических удельных сопротив-│

│ │ │ │лениях грунта, Ом.м │

│ │ │ ├──────┬───────┬──────┬──────┤

│ │ │ │ 50 │ 100 │ 500 │ 1000 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│ 1 │ 2 │ 3 │ 4 │ 5 │ 6 │ 7 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Вертикальный│Сталь угловая │ │ │ │ │

│ │стержневой │40 x 40 x 4 мм│ │ │ │ │

│ │ │l = 2 м │ 19 │ 38 │ 190 │ 380 │

│ │ │l = 3 м │ 14 │ 28 │ 140 │ 280 │

│ │ │Сталь круглая │ │ │ │ │

│ │ │диаметром │ │ │ │ │

│ │ │10 - 20 мм: │ │ │ │ │

│ │ │l = 2 м │ 24 │ 48 │ 240 │ 480 │

│ │ │l = 3 м │ 17 │ 34 │ 170 │ 340 │

│ │ │l = 5 м │ 14 │ 28 │ 140 │ 280 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Горизонталь-│Сталь полосо- │ │ │ │ │

│ │ный полосо- │вая 4 x 40 мм │ │ │ │ │

│ │вой │l = 2 м │ 22 │ 44 │ 220 │ 440 │

│ │ │l = 5 м │ 12 │ 24 │ 120 │ 240 │

│ │ │l = 10 м │ 7 │ 14 │ 70 │ 140 │

│ │ │l = 20 м │ 4 │ 8 │ 40 │ 80 │

│ │ │l = 30 м │ 3,2 │ 6,5 │ 35 │ 70 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Горизонталь-│Сталь полосо- │ │ │ │ │

│ │ный полосо- │вая 4 x 40 мм │ │ │ │ │

│ │вой с вводом│l = 5 м │ 9,5 │ 19 │ 95 │ 190 │

│ │тока в сере-│l = 10 м │ 5,85 │ 12 │ 60 │ 120 │

│ │дину │l = 12 м │ 5,4 │ 11 │ 54 │ 110 │

│ │ │l = 24 м │ 3,1 │ 6,2 │ 31 │ 62 │

│ │ │l = 32 м │Не │Не при-│ 24 │ 48 │

│ │ │ │приме-│меняет-│ │ │

│ │ │ │няется│ся │ │ │

│ │ │l = 40 м │То же │То же │ 20 │ 40 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Горизонталь-│Сталь полосо- │ │ │ │ │

│ │ный трехлу- │вая 4 x 40 мм │ │ │ │ │

│ │чевой │l = 6 м │ 4,6 │ 9 │ 45 │ 90 │

│ │ │l = 12 м │ 2,6 │ 5,2 │ 26 │ 50 │

│ │ │l = 16 м │ 2 │ 4 │ 20 │ 40 │

│ │ │l = 20 м │ 1,7 │ 3,4 │ 17 │ 34 │

│ │ │l = 32 м │Не │Не при-│ 14 │ 28 │

│ │ │ │приме-│меняет-│ │ │

│ │ │ │няется│ся │ │ │

│ │ │l = 40 м │То же │То же │ 12 │ 24 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Комбиниро- │Сталь угловая │ │ │ │ │

│ │ванный двух-│40 x 40 мм, │ │ │ │ │

│ │стержневой │сталь полосо- │ │ │ │ │

│ │ │вая 4 x 40 мм:│ │ │ │ │

│ │ │C = 3 м; │ │ │ │ │

│ │ │l = 2,5 м │ 7 │ 14 │ 70 │ 140 │

│ │ │C = 3 м; │ │ │ │ │

│ │ │l = 3 м │ 6 │ 12 │ 60 │ 120 │

│ │ │С = 6 м; │ │ │ │ │

│ │ │l = 2,5 м │ 5,5 │ 11 │ 55 │ 110 │

│ │ │С = 6 м; │ │ │ │ │

│ │ │l = 3 м │ 4,5 │ 9,1 │ 45 │ 90 │

│ │ ├──────────────┼──────┼───────┼──────┼──────┤

│ │ │Сталь круглая │ │ │ │ │

│ │ │диаметром 10 -│ │ │ │ │

│ │ │20 мм, сталь │ │ │ │ │

│ │ │полосовая 4 x │ │ │ │ │

│ │ │40 мм: │ │ │ │ │

│ │ │C = 3 м; │ │ │ │ │

│ │ │l = 2,5 м │ 7,5 │ 15 │ 75 │ 150 │

│ │ │C = 3 м; │ │ │ │ │

│ │ │l = 3 м │ 6,8 │ 14 │ 70 │ 140 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 2,5 м │ 6 │ 12 │ 60 │ 120 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 3 м │ 5,5 │ 11 │ 55 │ 110 │

│ │ │С = 3 м; │ │ │ │ │

│ │ │l = 5 м │ 5,5 │ 11 │ 55 │ 110 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 5 м │ 4 │ 8 │ 40 │ 80 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Комбиниро- │Сталь угловая │ │ │ │ │

│ │ванный трех-│40 x 40 x │ │ │ │ │

│ │стержневой │4 мм, │ │ │ │ │

│ │ │сталь полосо- │ │ │ │ │

│ │ │вая 4 x 40 м: │ │ │ │ │

│ │ │C = 3 м; │ │ │ │ │

│ │ │l = 2,5 м │ 4 │ 8 │ 40 │ 80 │

│ │ │C = 6 м; │ │ │ │ │

│ │ │l = 2,5 м │ 3 │ 6 │ 30 │ 60 │

│ │ │C = 7 м │ │ │ │ │

│ │ │l = 3 м │ 2,5 │ 5,4 │ 27 │ 55 │

│ │ ├──────────────┼──────┼───────┼──────┼──────┤

│ │ │Сталь круглая │ │ │ │ │

│ │ │диаметром 10 -│ │ │ │ │

│ │ │20 мм, сталь │ │ │ │ │

│ │ │полосовая 4 x │ │ │ │ │

│ │ │40 мм: │ │ │ │ │

│ │ │C = 2,5 м; │ │ │ │ │

│ │ │l = 2,5 м │ 4,8 │ 9,7 │ 50 │ 100 │

│ │ │C = 2,5 м; │ │ │ │ │

│ │ │l = 2 м │ 4,4 │ 8,9 │ 45 │ 90 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 2,5 м │ 3,5 │ 7,1 │ 36 │ 70 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 3 м │ 3,3 │ 6,6 │ 33 │ 65 │

│ │ │С = 6 м; │ │ │ │ │

│ │ │l = 5 м │ 2,7 │ 5,4 │ 27 │ 55 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Комбиниро- │Сталь угловая │ │ │ │ │

│ │ванный пяти-│40 x 40 x │ │ │ │ │

│ │стержневой │4 мм; │ │ │ │ │

│ │ │Сталь полосо- │ │ │ │ │

│ │ │вая 4 x 40 м: │ │ │ │ │

│ │ │C = 5 м; │ │ │ │ │

│ │ │l = 2 м │ 2,2 │ 4,4 │ 22 │ 44 │

│ │ │C = 5 м; │ │ │ │ │

│ │ │l = 3 м │ 1,9 │ 3,8 │ 19 │ 38 │

│ │ │C = 7,5 м; │ │ │ │ │

│ │ │l = 2 м │ 1,8 │ 3,7 │ 18,5 │ 37 │

│ │ │C = 7,5 м; │ │ │ │ │

│ │ │l = 3 м │ 1,6 │ 3,2 │ 16 │ 32 │

│ │ ├──────────────┼──────┼───────┼──────┼──────┤

│ │ │Сталь круглая │ │ │ │ │

│ │ │диаметром 10 -│ │ │ │ │

│ │ │20 мм, сталь │ │ │ │ │

│ │ │полосовая 4 x │ │ │ │ │

│ │ │40 мм: │ │ │ │ │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 2 м │ 2,4 │ 4,8 │ 24 │ 48 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 3 м │ 2 │ 4,1 │ 20,5 │ 41 │

│ │ │С = 7,5 м; │ │ │ │ │

│ │ │l = 2 м │ 2 │ 4 │ 20 │ 40 │

│ │ │С = 7,5 м; │ │ │ │ │

│ │ │l = 3 м │ 1,7 │ 3,5 │ 17,5 │ 35 │

│ │ │С = 5 м; │ │ │ │ │

│ │ │l = 5 м │ 1,9 │ 3,8 │ 19 │ 38 │

│ │ │С = 7,5 м; │ │ │ │ │

│ │ │l = 5 м │ 1,6 │ 3,2 │ 16 │ 32 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Комбиниро- │Сталь угловая │ │ │ │ │

│ │ванный че- │40 x 40 x │ │ │ │ │

│ │тырехстерж- │х 4 мм, сталь │ │ │ │ │

│ │невой │полосовая │ │ │ │ │

│ │ │4 x 40 мм: │ │ │ │ │

│ │ │С = 6 м; │ │ │ │ │

│ │ │l = 3 м │ 2,1 │ 4,3 │ 21,5 │ 43 │

├───────┼────────────┼──────────────┼──────┼───────┼──────┼──────┤

│Рис. │Горизонталь-│Сталь полосо- │ │ │ │ │

│ │ный с вводом│вая 4 x 40 мм:│ │ │ │ │

│ │тока в цент-│D = 4 м │ 4,5 │ 9 │ 45 │ 90 │

│ │ре │D = 6 м │ 3,3 │ 6 │ 33 │ 66 │

│ │ │D = 8 м │ 2,65 │ 5,3 │ 26,5 │ 53 │

│ │ │D = 10 м │ 2,2 │ 4,4 │ 22 │ 44 │

│ │ │D = 12 м │ 1,9 │ 3,8 │ 19 │ 38 │

└───────┴────────────┴──────────────┴──────┴───────┴──────┴──────┘
