121. Бурильные трубы, утяжеленные бурильные трубы, ведущие бурильные трубы

121. Бурильные трубы, утяжеленные бурильные трубы,

ведущие бурильные трубы

121.1 К частям бурильных машин относятся (8431 43 000 0 ТН ВЭД ЕАЭС):

а) утяжеленные бурильные трубы (УБТ) (на официальном языке издания ТН ВЭД (английский язык) "drill collars"), предназначенные для передачи продольного и вращательного усилия на породоразрушающий инструмент, повышения жесткости и устойчивости нижней части бурильной колонны при бурении нефтяных и газовых скважин. Они представляют собой стальное изделие цилиндрической формы, на концах которого выполнены внутренняя и наружная конические резьбы. Утяжеленные бурильные трубы, как правило, имеют наружный диаметр 79 - 279 миллиметров и толщину стенки 23,5 - 89,5 миллиметров.

Некоторые типы утяжеленных бурильных труб имеют на наружной поверхности проточки, спиральные канавки, а также наплавы твердого сплава.

Эти трубы отличаются увеличенной толщиной стенки и более короткой длиной, так как являются первой (нижней) трубой бурильной колонны, на которой крепится породоразрушающий инструмент (долото), и которые испытывают наибольшие нагрузки.

Внешний вид утяжеленных бурильных труб представлен на рис. 121.1.;

б) ведущие бурильные трубы (на официальном языке издания ТН ВЭД (английский язык) "kellies"), предназначенные для передачи вращения от привода к бурильной колонне при бурении нефтяных и газовых скважин, имеющие квадратное, шести- или восьмигранное поперечное сечение со скругленными углами, продольное отверстие круглого поперечного сечения и резьбовые муфтовые соединения на концах.

Внешний вид ведущих бурильных труб представлен на рис. 121.2.

Характерным признаком ведущих бурильных труб является наличие на их поверхности четырех-, шести- или восьмигранников.

Таким образом, ведущие бурильные трубы и утяжеленные бурильные трубы с конструктивными особенностями, позволяющими идентифицировать их как части, исключительно или в основном предназначенные для использования с бурильными машинами, классифицируются в субпозиции 8431 43 000 0 ТН ВЭД ЕАЭС.

121.2 Бурильные трубы товарной позиции 7304 ТН ВЭД ЕАЭС (на официальном языке издания ТН ВЭД (английский язык) "drill pipes") не являются частями, предназначенными исключительно или в основном для буровых машин, и их количество определяется длиной (глубиной) скважины или длиной трубопровода, а не конкретной моделью буровой машины, в связи с чем бурильные трубы исключены из товарной позиции 8431 ТН ВЭД ЕАЭС согласно примечанию 1 з) к разделу XVI ТН ВЭД ЕАЭС и включены в товарную позицию 7304 ТН ВЭД ЕАЭС.

Бурильные трубы применяют для вертикального бурения нефтяных и газовых скважин, наклонных и горизонтально направленных скважин при прокладке трубопроводов.

Бурильные трубы соединяют ведущие бурильные трубы, имеющие квадратное, шести- или восьмигранное поперечное сечение, с утяжеленной нижней бурильной трубой, отличающейся увеличенной толщиной стенки, большим весом и более короткой длиной.

Бурильные трубы имеют только специальные резьбовые соединения, называемые бурильными замками, и не обладают какими-либо конструктивными особенностями, позволяющими их относить к частям собственно бурильной машины и классифицировать в товарной позиции 8431 ТН ВЭД ЕАЭС.

Внешний вид бурильных труб представлен на рис. 121.3.

На рис. 121.4. изображена типовая общая схема буровой установки с указанием расположения отдельных компонентов по позициям, в том числе утяжеленной бурильной трубы, ведущей бурильной трубы и бурильной трубы.


Рис. 121.1. Внешний вид утяжеленных бурильных труб

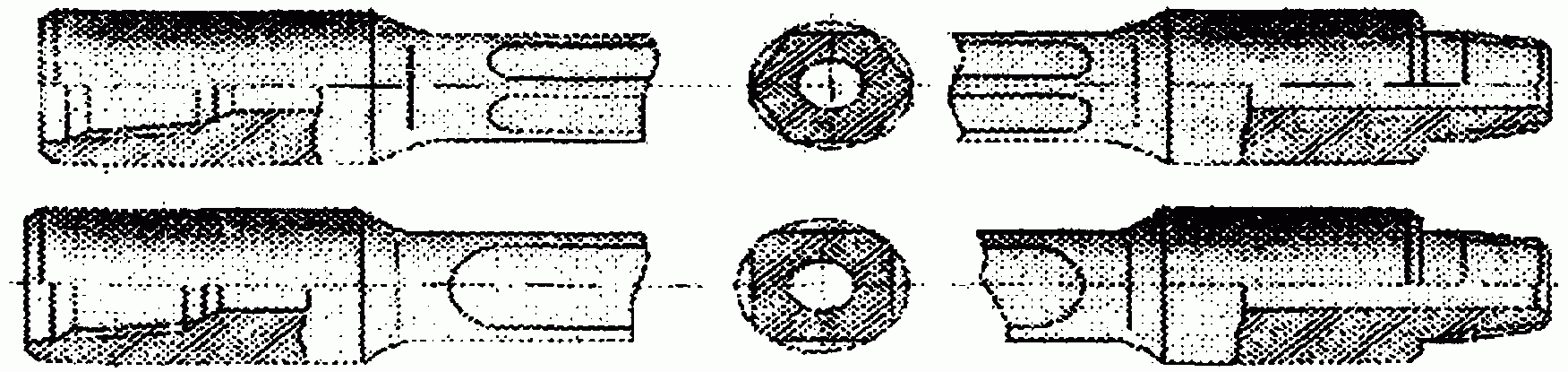

Рис. 121.2. Внешний вид ведущих бурильных труб


Рис. 121.3. Внешний вид бурильных труб


Рис. 121.4. Общая схема буровой установки

Общая схема буровой установки:

1 - буровое долото;

2 - утяжеленная бурильная труба;

3 - бурильные трубы;

4 - кондуктор;

5 - устьевая шахта;

6 - противовыбросовое устройство;

7 - пол буровой установки;

8 - буровой ротор;

9 - ведущая бурильная труба;

10 - буровой стояк;

11 - вертлюг;

12 - крюк;

13 - талевый блок;

14 - балкон верхового рабочего;

15 - кронблок;

16 - талевый канат;

17 - шланг ведущей бурильной трубы;

18 - индикатор нагрузки на долото;

19 - буровая лебедка;

20 - буровой насос;

21 - вибрационное сито для бурового раствора;

22 - выкидная линия бурового раствора.
