"Изменение N 3 ГОСТ Р 52290-2004 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования" (утв. и введено в действие Приказом Росстандарта от 20.12.2019 N 1426-ст)

03 СОЦИОЛОГИЯ. УСЛУГИ. ОРГАНИЗАЦИЯ ФИРМ

И УПРАВЛЕНИЕ ИМИ. АДМИНИСТРАЦИЯ. ТРАНСПОРТ

ОКС 03.220.20

Утверждено

и введено в действие

Приказом Федерального агентства

по техническому регулированию

и метрологии

от 20.12.2019 N 1426-ст

Дата введения - 2020-04-01

Раздел 1. Заменить слова: "на улицах и дорогах (далее - дорогах)" на "на автомобильных дорогах, улицах и дорогах городских и сельских поселений (далее - дорогах)".

Раздел 2. Исключить ссылки на ГОСТ 21903-76, ГОСТ 27037-86 и их наименования;

заменить ссылки: "ГОСТ 8.332-78 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения" на "ГОСТ 8.332-2013 Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Общие положения";

ГОСТ 9.401-91 на ГОСТ 9.401-2018;

дополнить ссылками:

"ГОСТ IEC 60061-2-2017 Цоколи и патроны для источников света с калибрами для проверки взаимозаменяемости и безопасности. Часть 2. Патроны

ГОСТ 32865-2014 Дороги автомобильные общего пользования. Знаки переменной информации. Технические требования

ГОСТ 32945-2014 Дороги автомобильные общего пользования. Знаки дорожные. Технические требования

ГОСТ 32946-2014 Дороги автомобильные общего пользования. Знаки дорожные. Методы контроля".

Пункт 3.2. Первый абзац. Заменить слова: "3.18.1 - 3.25 допускается выполнять на желтом фоне" на "3.18.1 - 3.25, 8.23 допускается выполнять с желтым фоном".

Пункт 3.8 изложить в новой редакции:

"3.8 На знаках 5.15.1 следует указывать направления движения не более чем для трех полос, на знаках 5.15.7 - не более чем для четырех полос".

Пункт 3.11 изложить в новой редакции:

"3.11 В нижней части знаков сервиса допускается указывать расстояние до объектов сервиса, расположенных по ходу движения или в стороне от дороги, время их работы, возможность зарядки электромобилей, по аналогии со знаками 8.1.1, 8.1.3, 8.1.4, 8.5.1 - 8.5.7, 8.26, а также другую информацию (адрес, номер телефона и т.п.). При необходимости изображения символов с белым фоном знаков сервиса допускается размещать на одном щите с фоном синего цвета по ГОСТ 32945.

В нижней части знаков 5.27 - 5.32 допускается указывать время действия, способ постановки транспортного средства на стоянку, ее продолжительность и т.п., а на знаках 5.33, 5.34 - время действия по аналогии с соответствующими знаками дополнительной информации. В нижней части знака 5.37 допускается вместо изображения грузового автомобиля размещать изображение автобуса по аналогии со знаком 8.4.4 либо изображения грузового автомобиля и автобуса по аналогии со знаками 8.4.1 и 8.4.4.

В правой нижней части знака 6.4 допускается указывать платность парковки по аналогии со знаком 8.8 и предназначение парковки (парковочного места/мест) по аналогии со знаком 8.17.

В нижней части знака 6.13 допускается указывать сокращенное наименование организации (аббревиатуру) - владельца автомобильной дороги. Аббревиатуру допускается наносить буквами с наклонным начертанием шрифта".

Пункт 3.14. Первый абзац. Заменить номер: 5.34 на 5.40;

второй абзац. Заменить номер: 8.24 на 8.26.

Пункт 4.1. Второй абзац. Заменить слова: "производственные и торговые предприятия" на "аэропорты"; "станции технического обслуживания и т.п." на "станции технического обслуживания, многофункциональные комплексы сервиса".

Пункт 4.20 дополнить абзацем:

"На знаках, предназначенных для установки на дорогах регионального значения республик (округов, краев), надписи на русском языке допускается дублировать соответствующими надписями на государственном языке республики (округа, края) при различии в форме написания наименования объекта".

Пункт 5.2.1. Второй абзац после слов "со световой индикацией" дополнить ссылкой: "по ГОСТ 32865";

дополнить абзацем:

"Не допускается применять световую индикацию на знаках со световозвращающей поверхностью, с внутренним и внешним освещением".

Пункт 5.2.2 изложить в новой редакции:

"5.2.2 Допускается изготовлять знаки как односторонними, так и двусторонними, а также размещать изображения знаков на щите прямоугольной формы, кроме изображений знаков 2.1, 2.2, 2.4 и 2.5 и временных дорожных знаков с желтым фоном по 3.2. Щит при необходимости изготовляют по приложению Ж".

Пункт 5.2.3. Второй абзац после слов "равного 3 Н·м" дополнить словами: "после испытаний по ГОСТ IEC 60061-2".

Пункт 5.2.4. Второй абзац изложить в новой редакции: "Покрытия (кроме покрытий, нанесенных методом горячего цинкования) должны соответствовать требованиям ГОСТ 9.401";

дополнить абзацем: "Толщина слоя цинкового покрытия элементов знаков, выполненных из черных металлов, нанесенного методом горячего цинкования, должна быть не менее 15 мкм. Поверхности элементов знаков при этом должны соответствовать требованиям ГОСТ 32945".

Подраздел 5.2 дополнить пунктом 5.2.6:

"5.2.6 Конструкция знака должна обеспечивать отсутствие деформаций в результате воздействия:

- расчетной ветровой нагрузки 0,4 кН/м²;

- вертикальной и горизонтальной точечных нагрузок 0,15 кН;

- динамической нагрузки величиной 1,5 кН/м² при снегоуборке.

После проведения испытания по ГОСТ 32946 конструкция знака не должна разрушиться, а максимальное временное отклонение должно быть не более 25 мм/м".

Пункт 5.3.3. Заменить обозначения: "А" на "А (класс I по ГОСТ 32945)";

"Б" на "Б (класс II по ГОСТ 32945)";

"В" на "В (класс III по ГОСТ 32945)".

Пункт 5.3.4 дополнить абзацем:

"Изображения знаков, изготовляемых способом аппликации, должны быть выполнены из световозвращающих материалов одного типа, одного производителя и одной серии".

Пункт 5.7.1 дополнить абзацем (после первого):

"В дополнение к маркировке из световозвращающей пленки допускается наносить маркировку метками типа RFID и т.п.

Примечание - RFID-метка (Radio Frequency IDentification - радиочастотная идентификация) - устройство для хранения данных об объектах и их автоматической идентификации, которые считываются (записываются) посредством радиосигналов".

Пункт 6.2. Первый абзац. Заменить ссылки: "по ГОСТ 21903 и ГОСТ 27037" на "по ГОСТ 32946";

второй, третий абзацы изложить в новой редакции:

"После испытаний коэффициент световозвращения (удельный коэффициент силы света) должен быть не менее значений, установленных в 5.5.3.

Коэффициент яркости должен соответствовать 5.6.2, координаты цветности должны остаться в пределах, установленных в 5.6.1".

Пункт 8.1.4 дополнить абзацами:

"Условия испытания - по ГОСТ 32946.

За результат испытания принимают среднеарифметическое значение результатов трех измерений".

Пункт 8.2.2. Заменить ссылку: "(ГОСТ 7221)" на "(ГОСТ 7721)".

Пункт 10.2. Второй абзац. Заменить слова: "не менее пяти лет" на "не менее семи лет";

третий абзац. Заменить слова: "не менее семи лет" на "не менее 10 лет".

Стандарт дополнить разделом 11:

"11 Указания по эксплуатации

Эксплуатацию знаков осуществляют по ГОСТ 32945".

Таблица А.1. Знак 1.24. Заменить наименование: "Пересечение с велосипедной дорожкой" на "Пересечение с велосипедной дорожкой или велопешеходной дорожкой";

дополнить изображением, номером и наименованием предупреждающего знака - "1.35 Участок перекрестка":

"

".

Таблица А.3. Знак 3.9. Заменить наименование: "Движение на велосипедах запрещено" на "Движение велосипедов и мопедов запрещено";

дополнить изображением, номером и наименованием запрещающего знака - "3.34 Движение автобусов запрещено":

"

".

Таблица А.4. Знак 4.4.1. Заменить наименование: "Велосипедная дорожка или полоса" на "Велосипедная дорожка";

знак 4.4.2. Заменить наименование: "Конец велосипедной дорожки или полосы" на "Конец велосипедной дорожки";

знак 4.5.2. Заменить наименование: "Пешеходная и велосипедная дорожка с совмещенным движением" на "Пешеходная и велосипедная дорожка с совмещенным движением (велопешеходная дорожка с совмещенным движением)";

знак 4.5.3. Заменить наименование: "Конец пешеходной и велосипедной дорожки с совмещенным движением" на "Конец пешеходной и велосипедной дорожки с совмещенным движением (конец велопешеходной дорожки с совмещенным движением)";

знаки 4.5.4, 4.5.5. Заменить наименование: "Пешеходная и велосипедная дорожка с разделением движения" на "Пешеходная и велосипедная дорожка с разделением движения (велопешеходная дорожка с разделением движения)";

знаки 4.5.6, 4.5.7. Заменить наименование: "Конец пешеходной и велосипедной дорожки с разделением движения" на "Конец пешеходной и велосипедной дорожки с разделением движения (конец велопешеходной дорожки с разделением движения)".

Таблица А.5. Знак 5.11.2. Заменить наименование: "Дорога с полосой для велосипедов" на "Дорога с полосой для велосипедистов";

знаки 5.13.3, 5.13.4. Заменить наименование: "Выезд на дорогу с полосой для велосипедов" на "Выезд на дорогу с полосой для велосипедистов";

заменить номера знаков: 5.14 на 5.14.1; 5.14.1 на 5.14.3;

дополнить изображениями, номерами и наименованиями знаков особых предписаний - "5.14.2 Полоса для велосипедистов", "5.14.4 Конец полосы для велосипедистов":

"

";

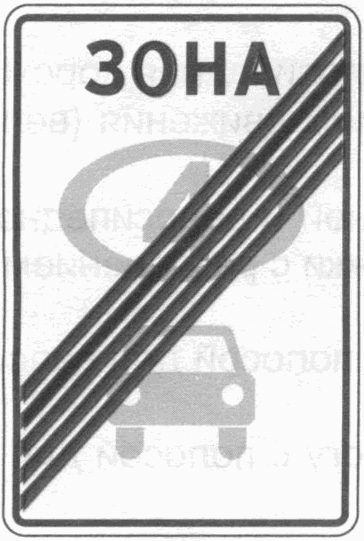

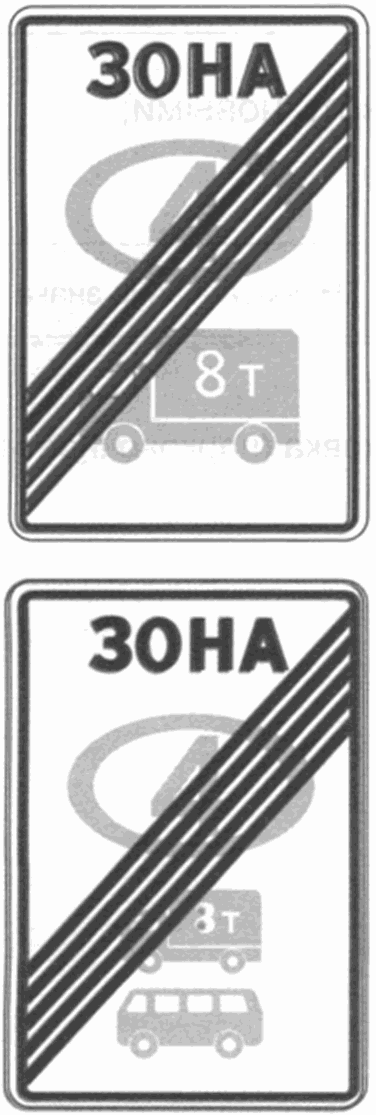

дополнить изображениями, номерами и наименованиями знаков - "5.35 Зона с ограничением экологического класса механических транспортных средств", "5.36 Конец зоны с ограничением экологического класса механических транспортных средств", "5.37 Зона с ограничением экологического класса по видам транспортных средств", "5.38 Конец зоны с ограничением экологического класса по видам транспортных средств", "5.39 Велосипедная зона", "5.40 Конец велосипедной зоны":

"

Продолжение

Окончание

".

Таблица А.6. Изображение информационного знака 6.4 дополнить новыми;

изображение информационного знака 6.13 заменить новыми:

"

Окончание

".

Таблица А.7. Заменить номер и наименование знака: "7.14 Пункт контроля международных автомобильных перевозок" на "7.14.2 Пункт транспортного контроля";

дополнить изображениями, номерами и наименованиями знаков сервиса: "7.14.1 Пункт таможенного контроля" и "7.21 Автозаправочная станция с возможностью зарядки электромобилей":

"

".

Таблица А.8. Заменить номера знаков: 8.4.3 на 8.4.3.2; 8.9 на 8.9.1;

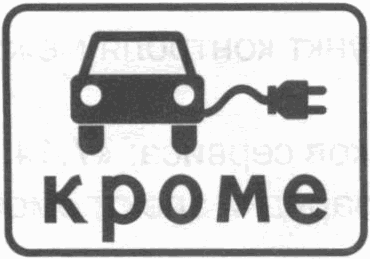

дополнить новыми изображениями и номерами знаков дополнительной информации - "8.4.3.1 Вид транспортного средства" и "8.4.15 Кроме вида транспортного средства";

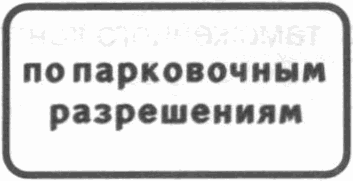

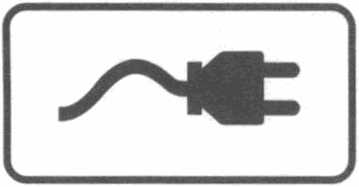

дополнить новыми изображениями, номерами и наименованиями знаков - "8.9.2 Стоянка только для владельцев парковочных разрешений" и "8.9.3 Стоянка только транспортных средств дипломатического корпуса"; "8.25 Экологический класс транспортного средства", "8.26 Зарядка электромобилей":

"

".

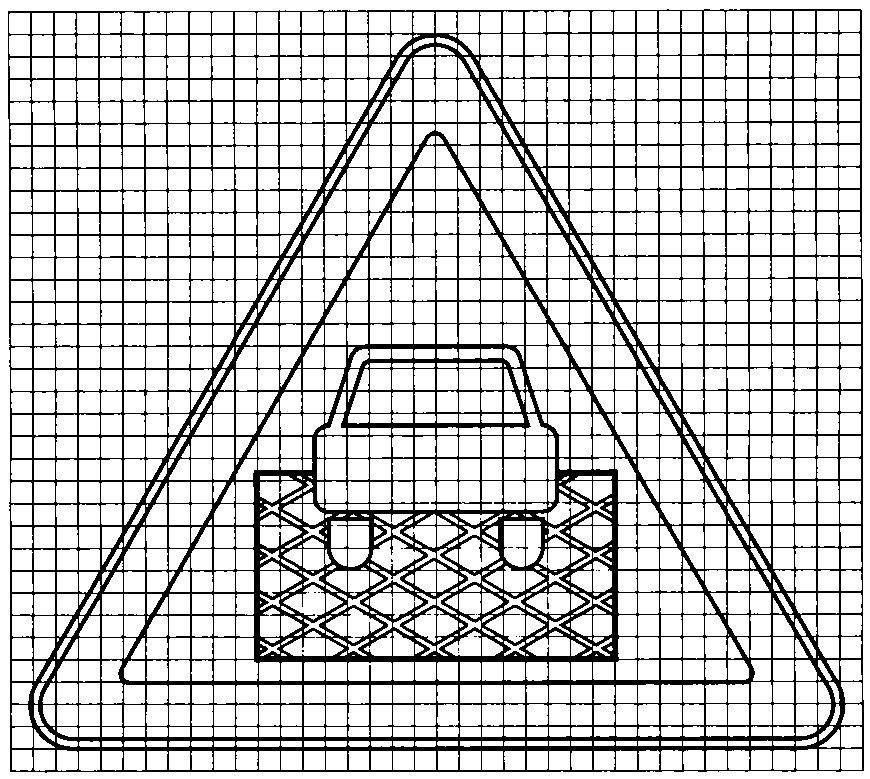

Приложение Б. Группу "Предупреждающие знаки" дополнить изображением знака - 1.35 на масштабной сетке:

"

1.35

".

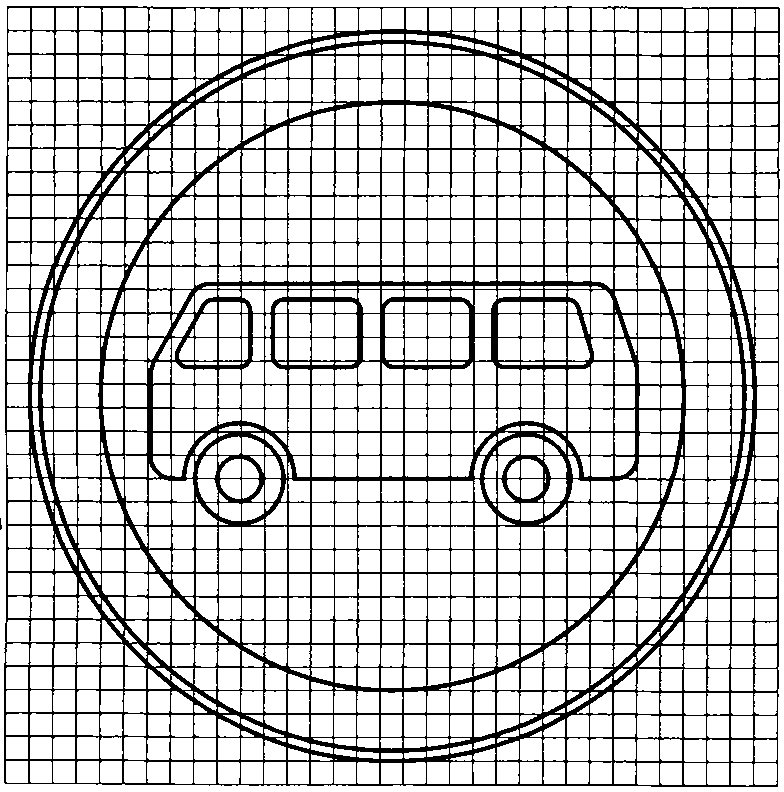

Группу "Запрещающие знаки" дополнить изображением знака - 3.34 на масштабной сетке:

"

3.34

".

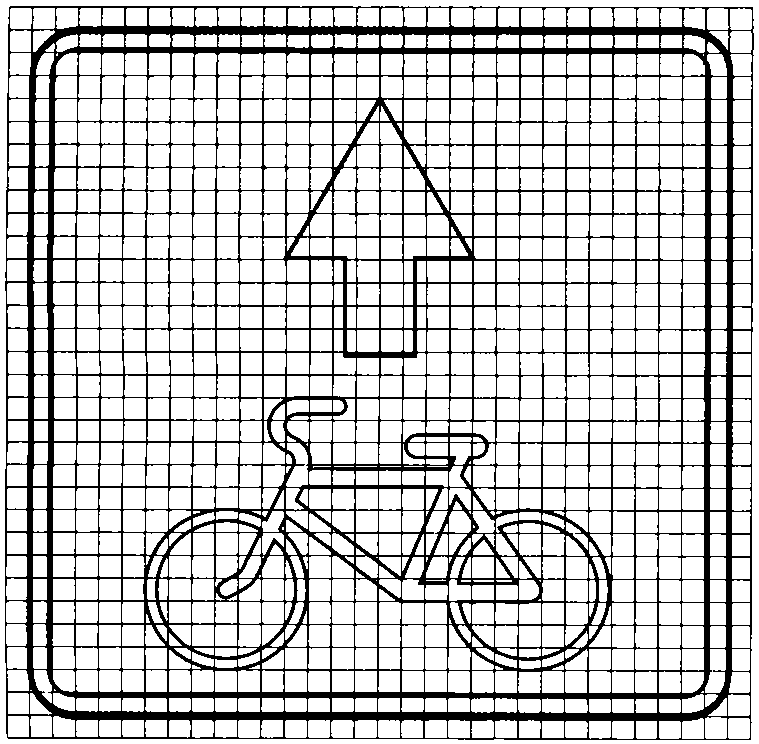

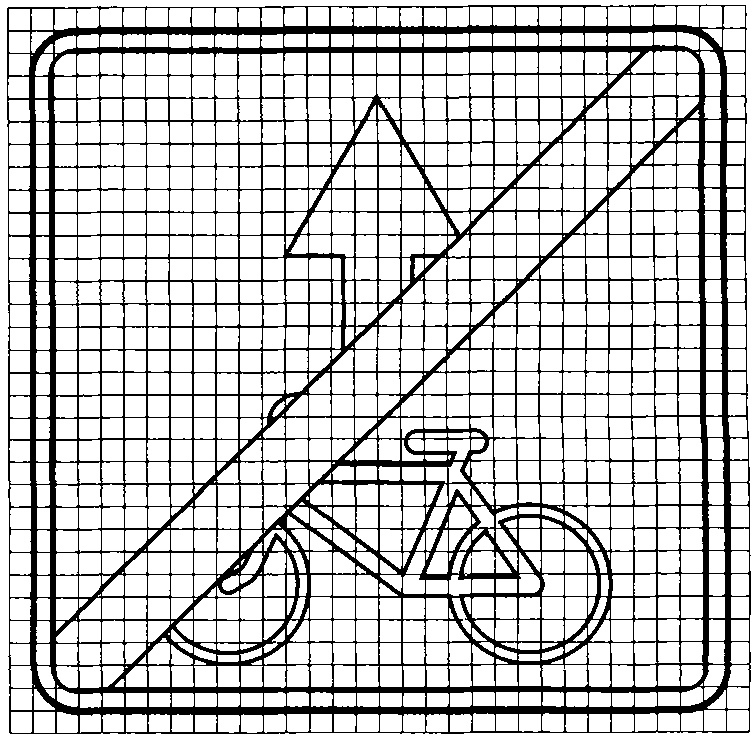

Группу "Знаки особых предписаний" дополнить изображениями знаков - 5.14.2, 5.14.4 на масштабной сетке:

"

";

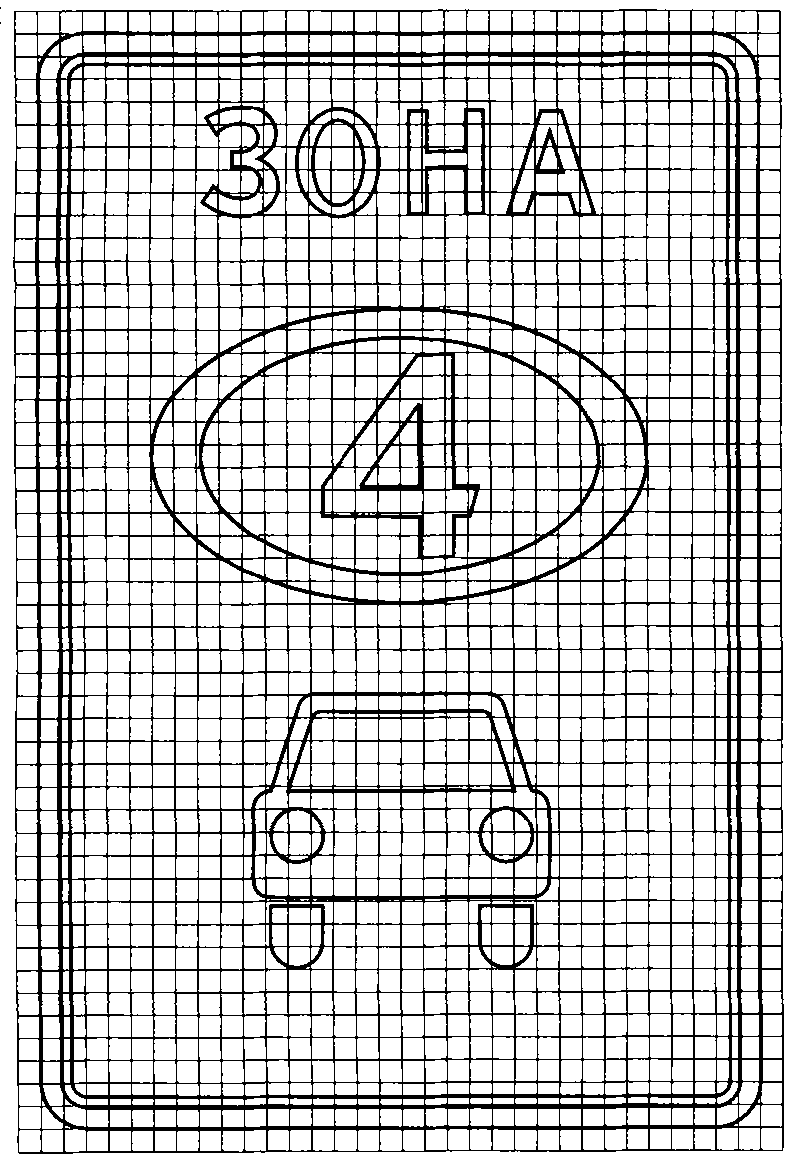

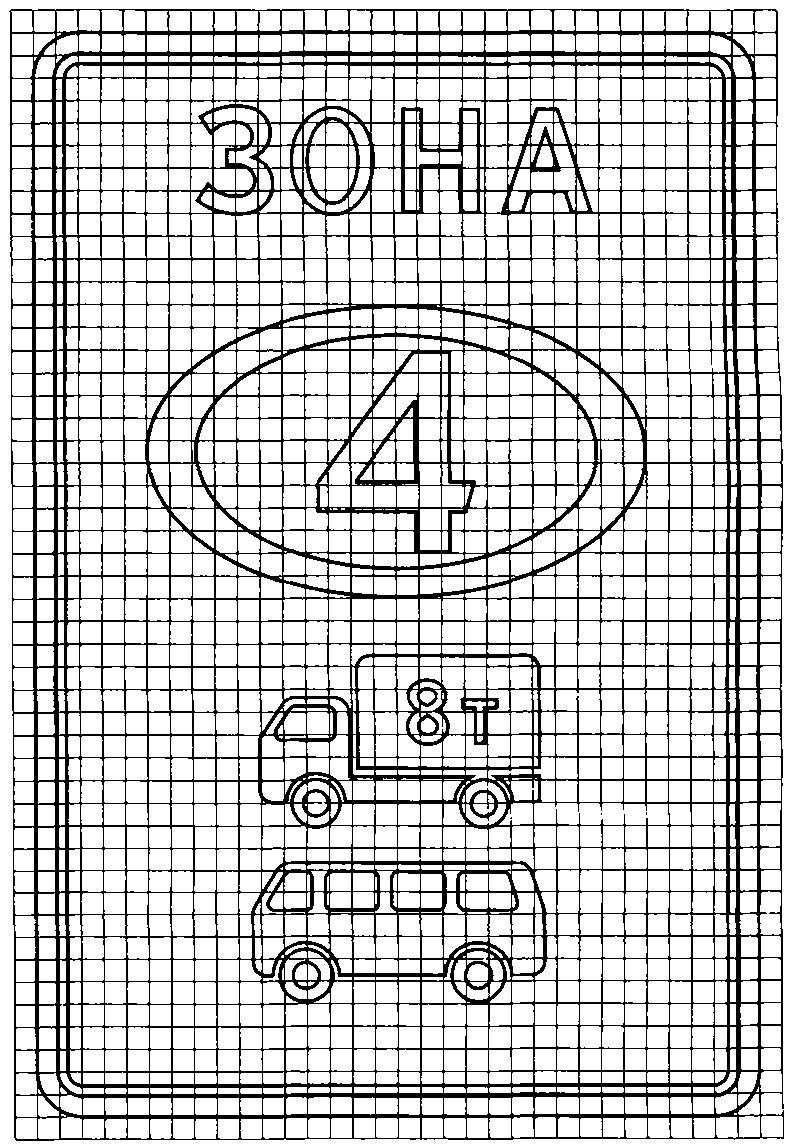

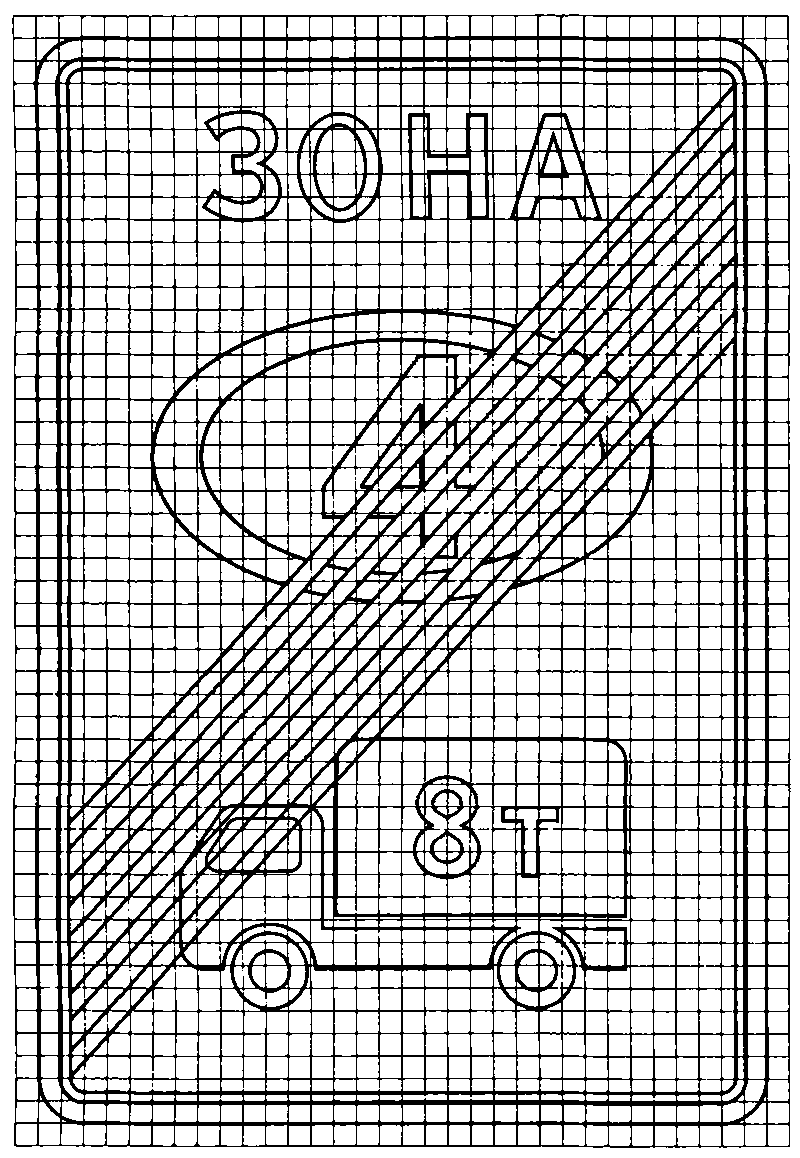

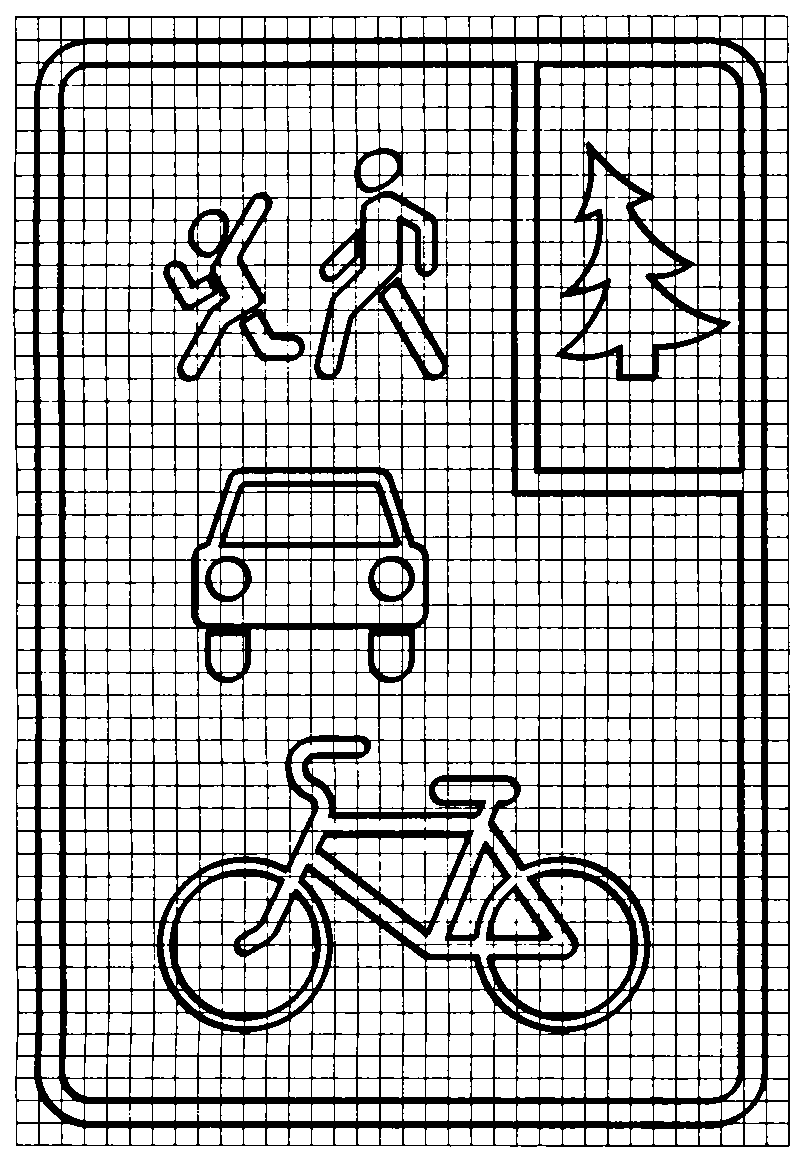

изображениями знаков - 5.35 - 5.40 на масштабной сетке:

"

".

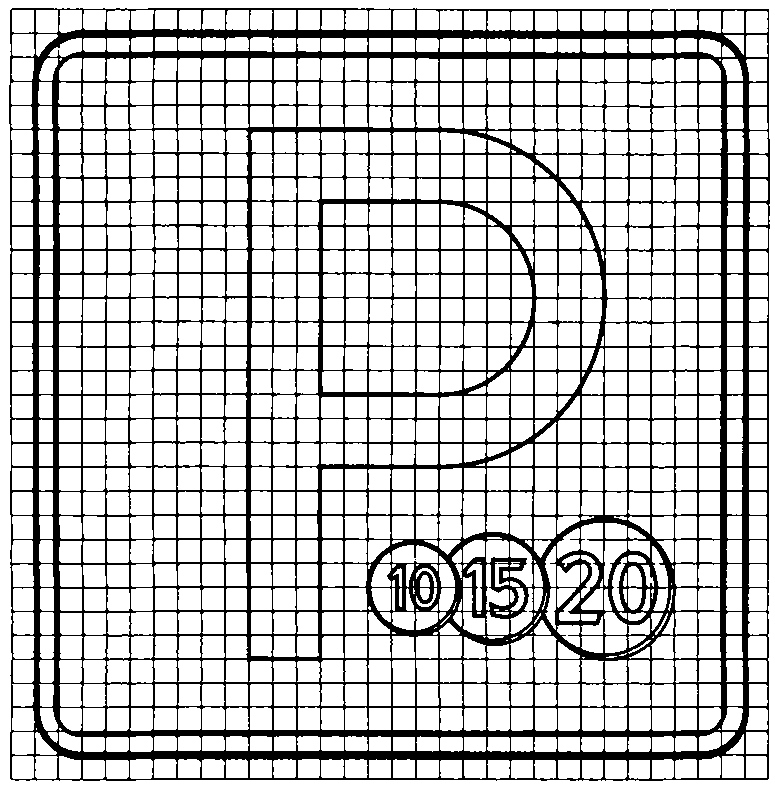

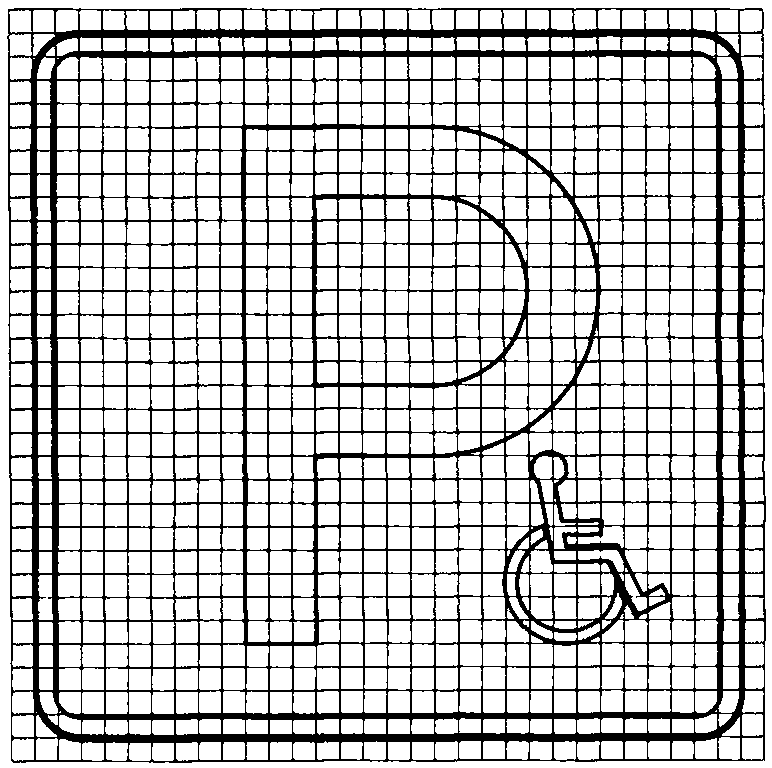

Группу "Информационные знаки" дополнить изображениями знака - 6.4 на масштабной сетке:

"

";

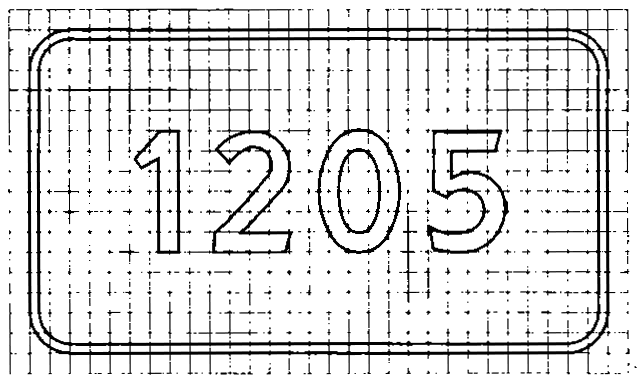

изображение знака - 6.13 на масштабной сетке заменить новыми:

"

".

Группу "Знаки сервиса" дополнить:

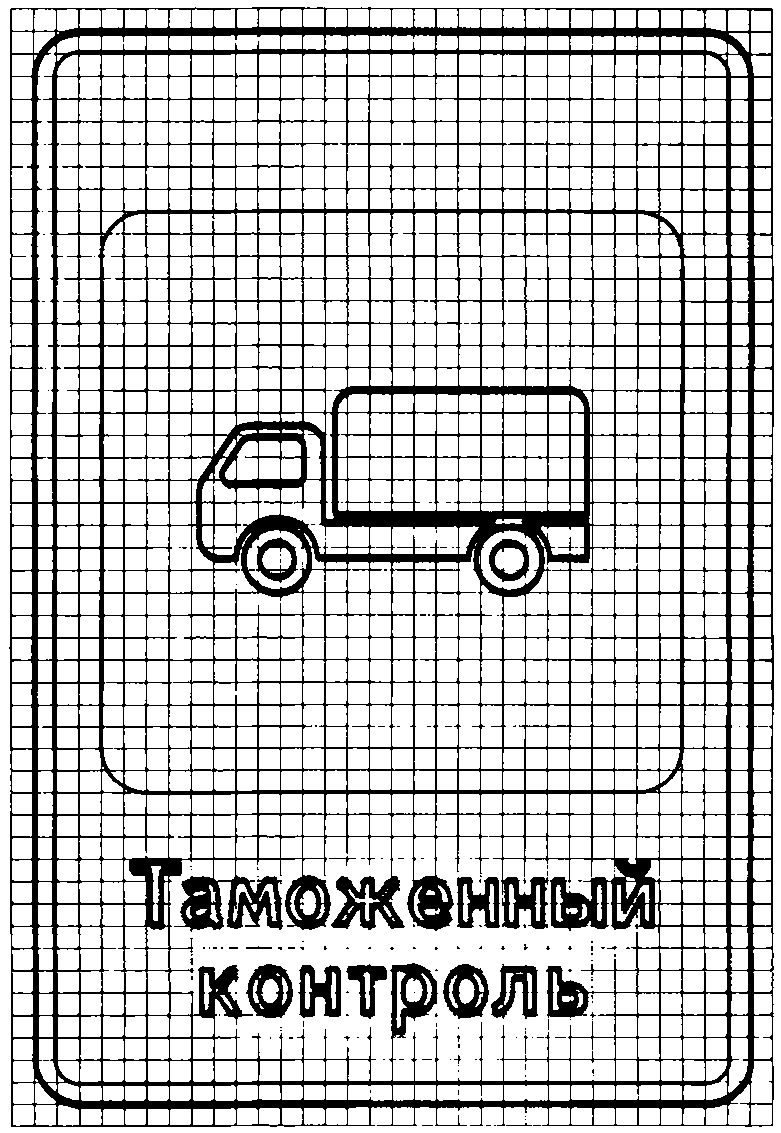

изображением знака - 7.14.1 на масштабной сетке:

"

7.14.1

";

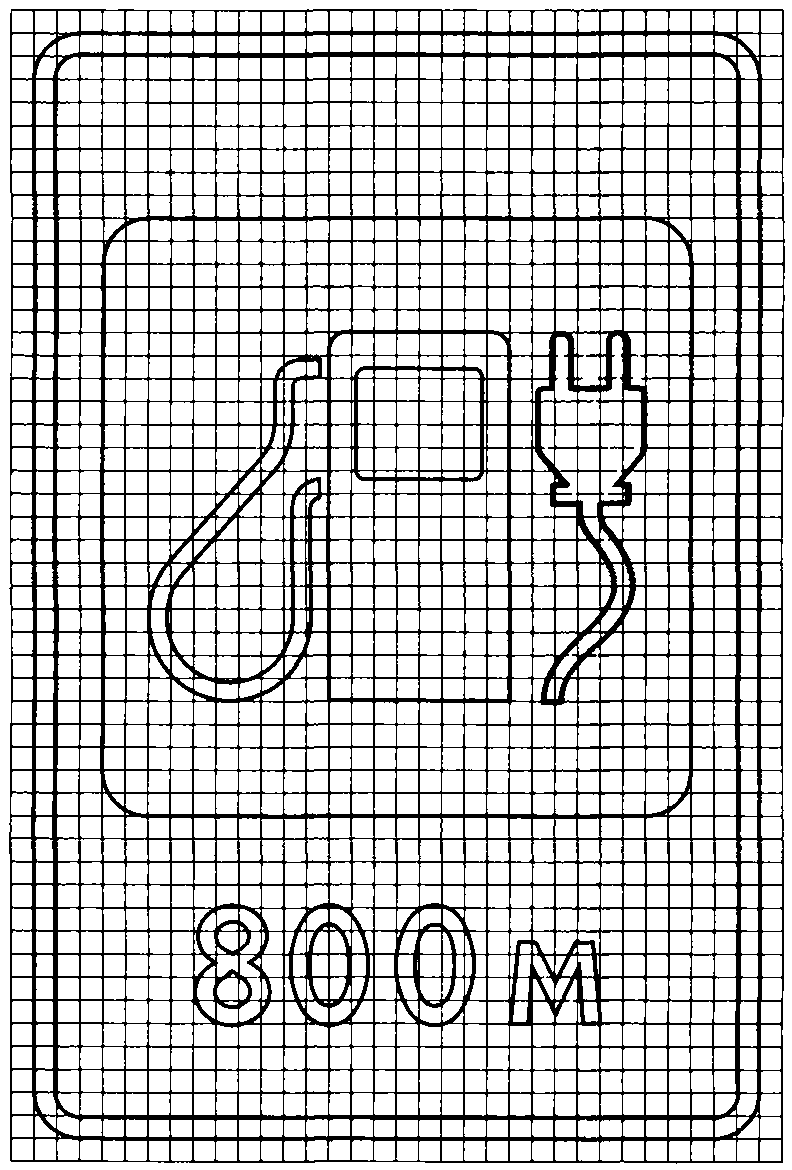

изображением знака - 7.21 на масштабной сетке:

"

7.21

".

Группа "Знаки дополнительной информации". Заменить номер знака: 8.9 на 8.9.1;

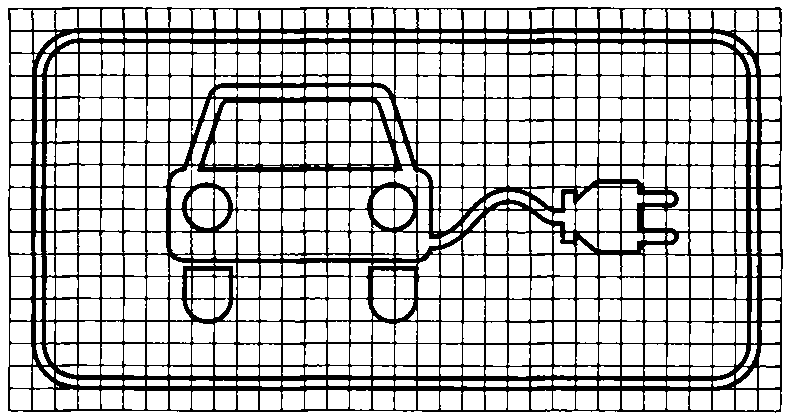

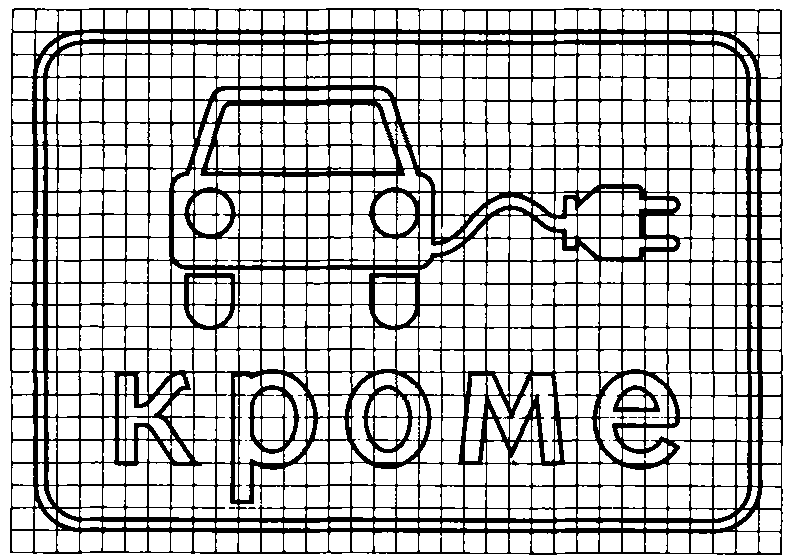

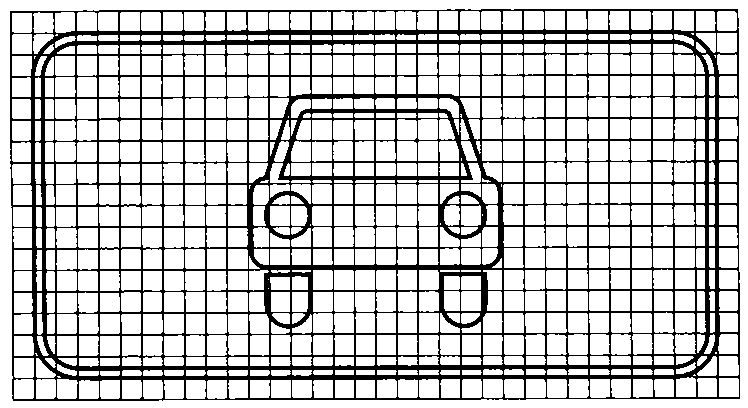

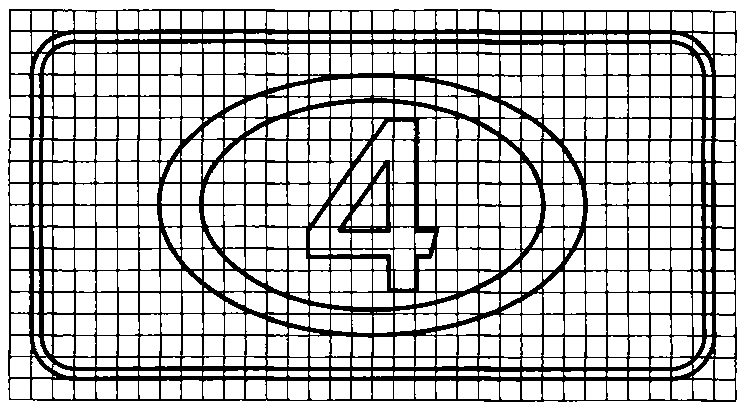

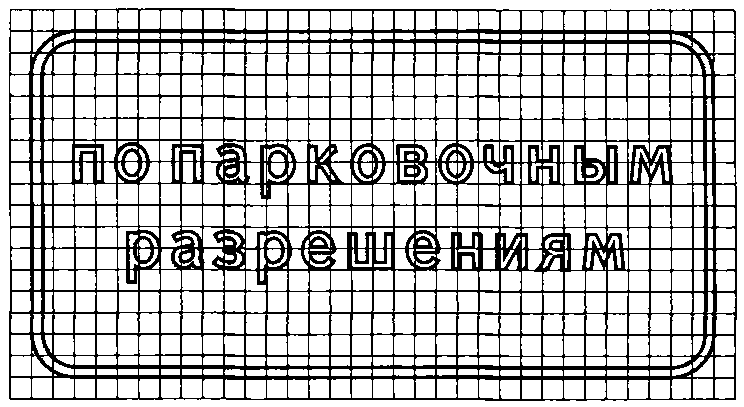

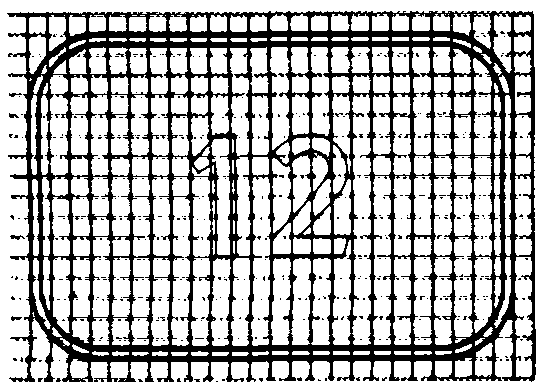

дополнить изображениями знаков - 8.4.3.1, 8.4.15, 8.9.2, 8.9.3, 8.25, 8.26 на масштабной сетке:

"

8.4.3.1

8.4.15

8.9.2

8.9.3

8.25

8.26

".

Приложение Г. Таблицы Г.1 - Г.2 изложить в новой редакции:

"Таблица Г.1 - Русский алфавит

В миллиметрах

Таблица Г.2 - Латинский алфавит

В миллиметрах
