Приложение В. Иллюстрации к правилам применения технических средств организации дорожного движения

Приложение В

(обязательное)

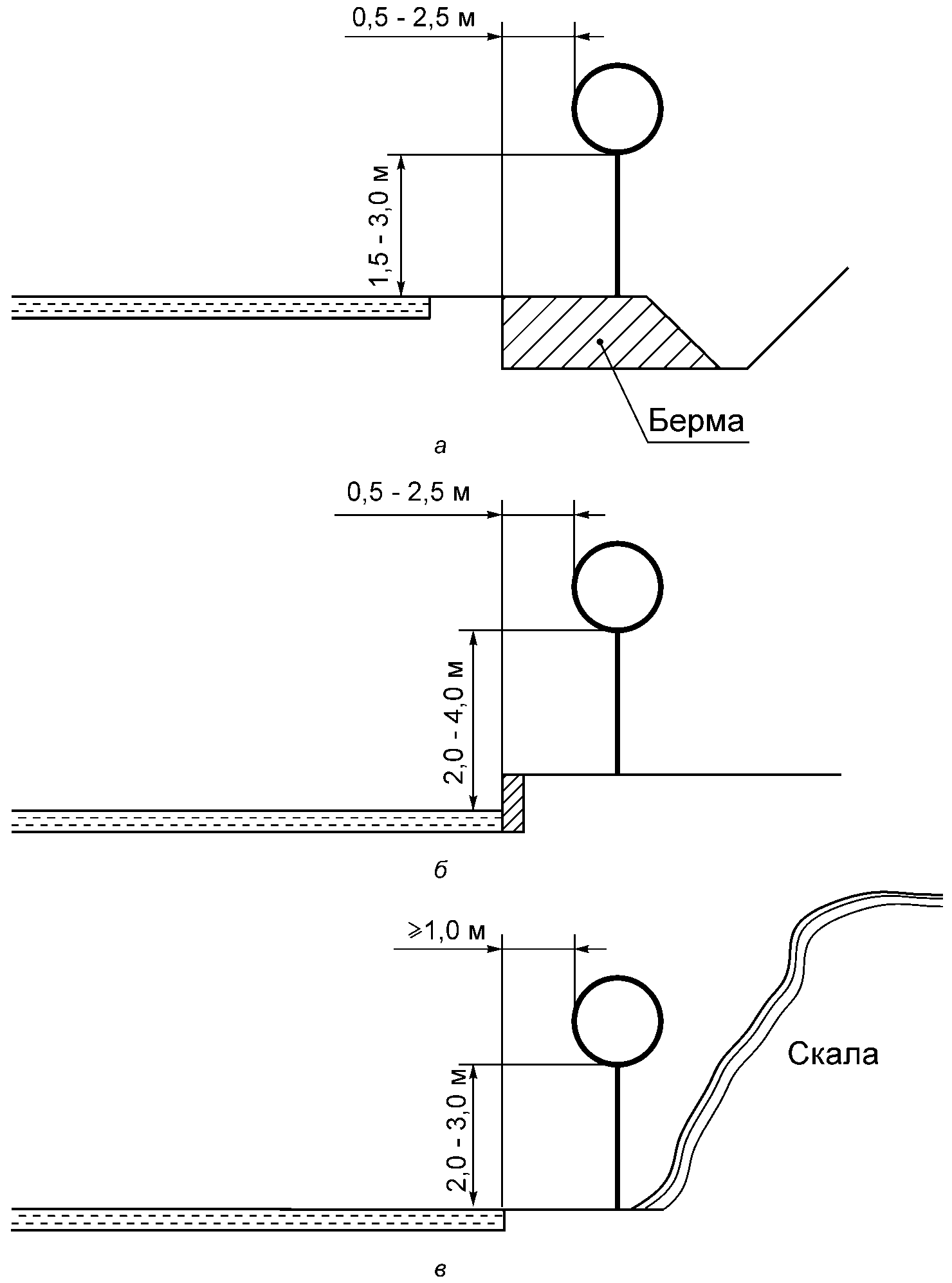

а - вне населенных пунктов; б - в населенных пунктах;

в - на обочине в стесненных условиях

Рисунок В.1 - Типовое размещение знаков в поперечном

профиле дороги

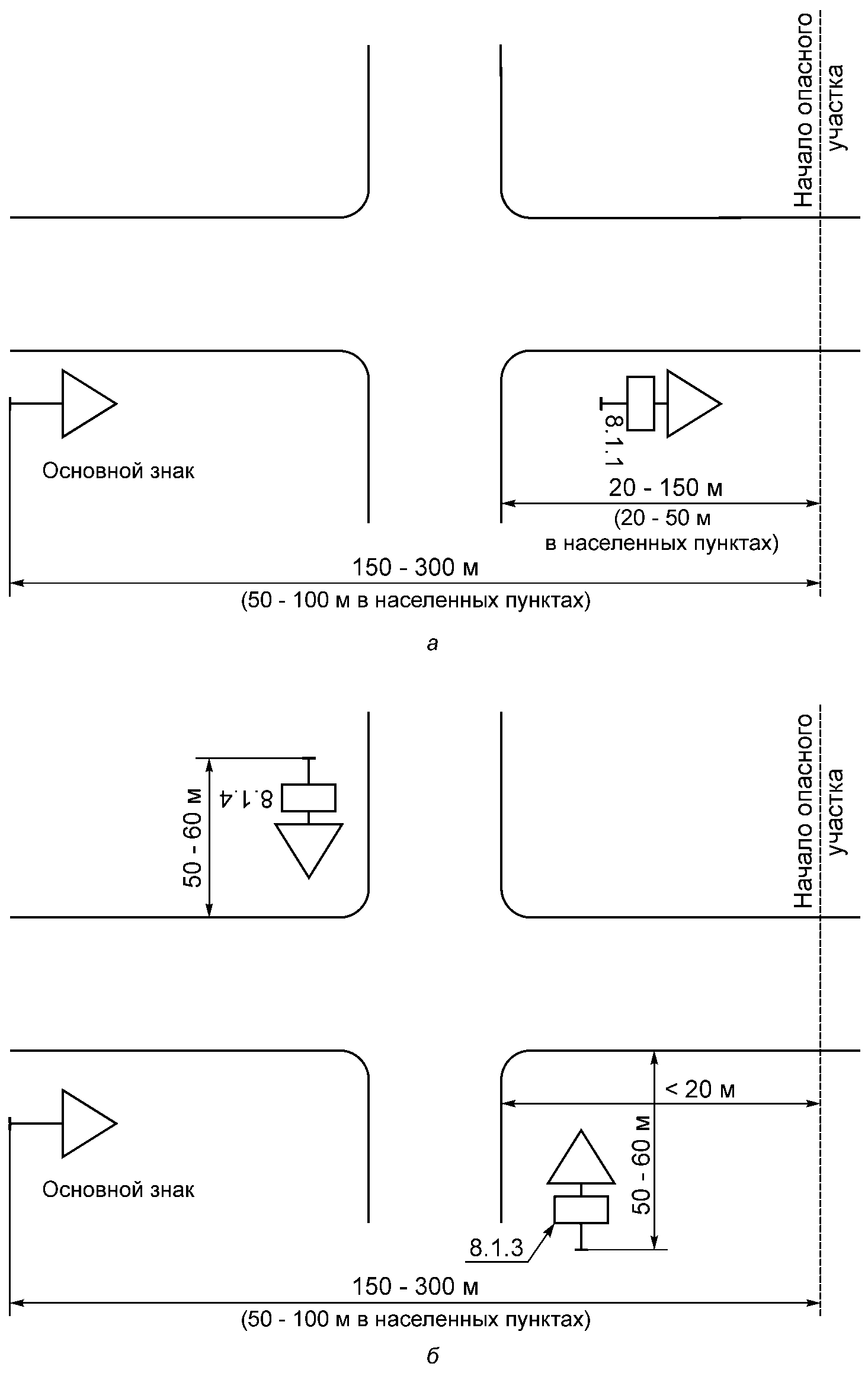

а - при наличии перекрестка между основным знаком и началом

опасного участка; б - при расстоянии между перекрестком

и опасным участком менее 20 м

Рисунок В.2 - Установка предупреждающих знаков

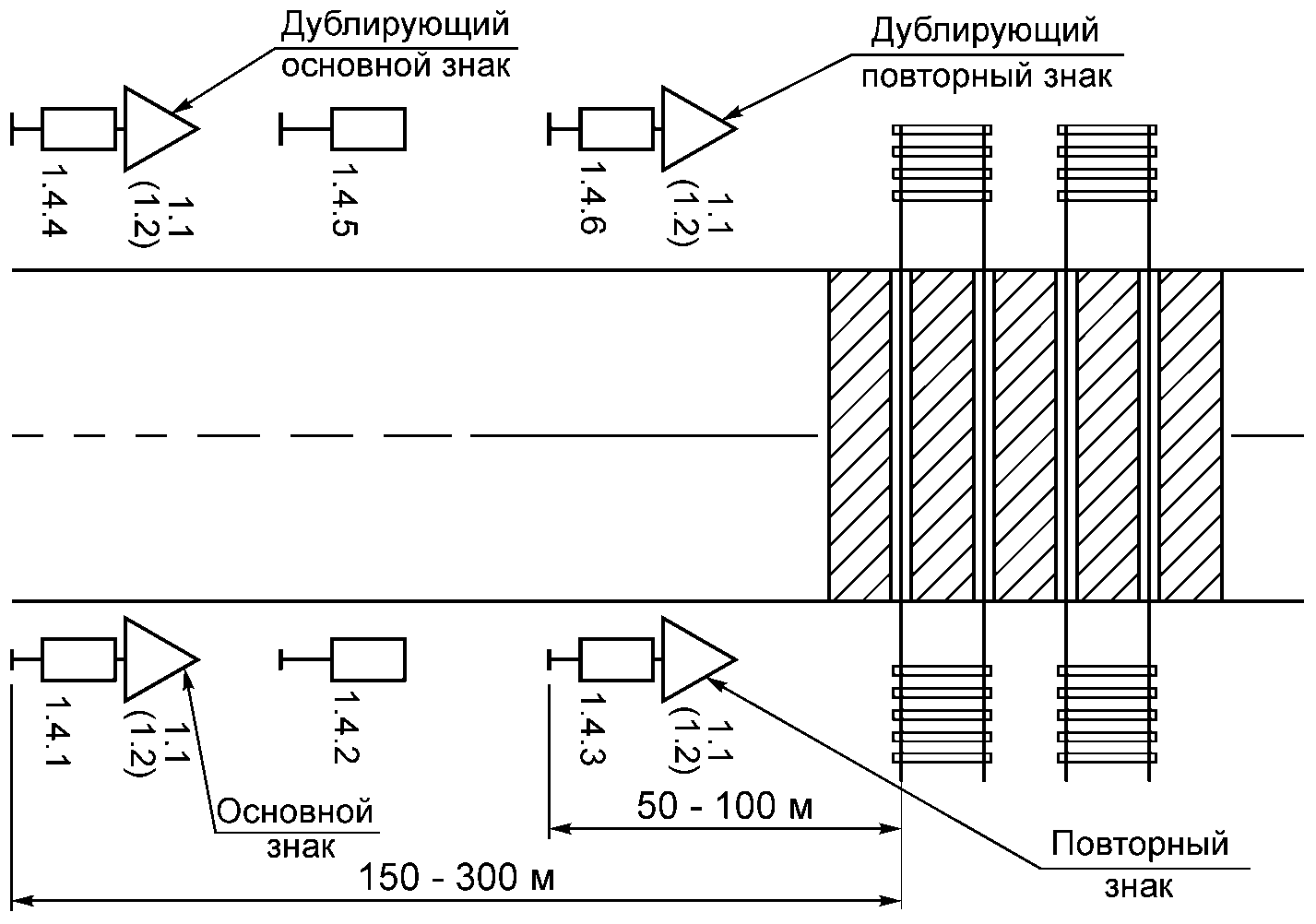

Рисунок В.3 - Размещение знаков 1.4.1 - 1.4.6

Примечание - Пунктиром выделены знаки, установка

которых допускается.

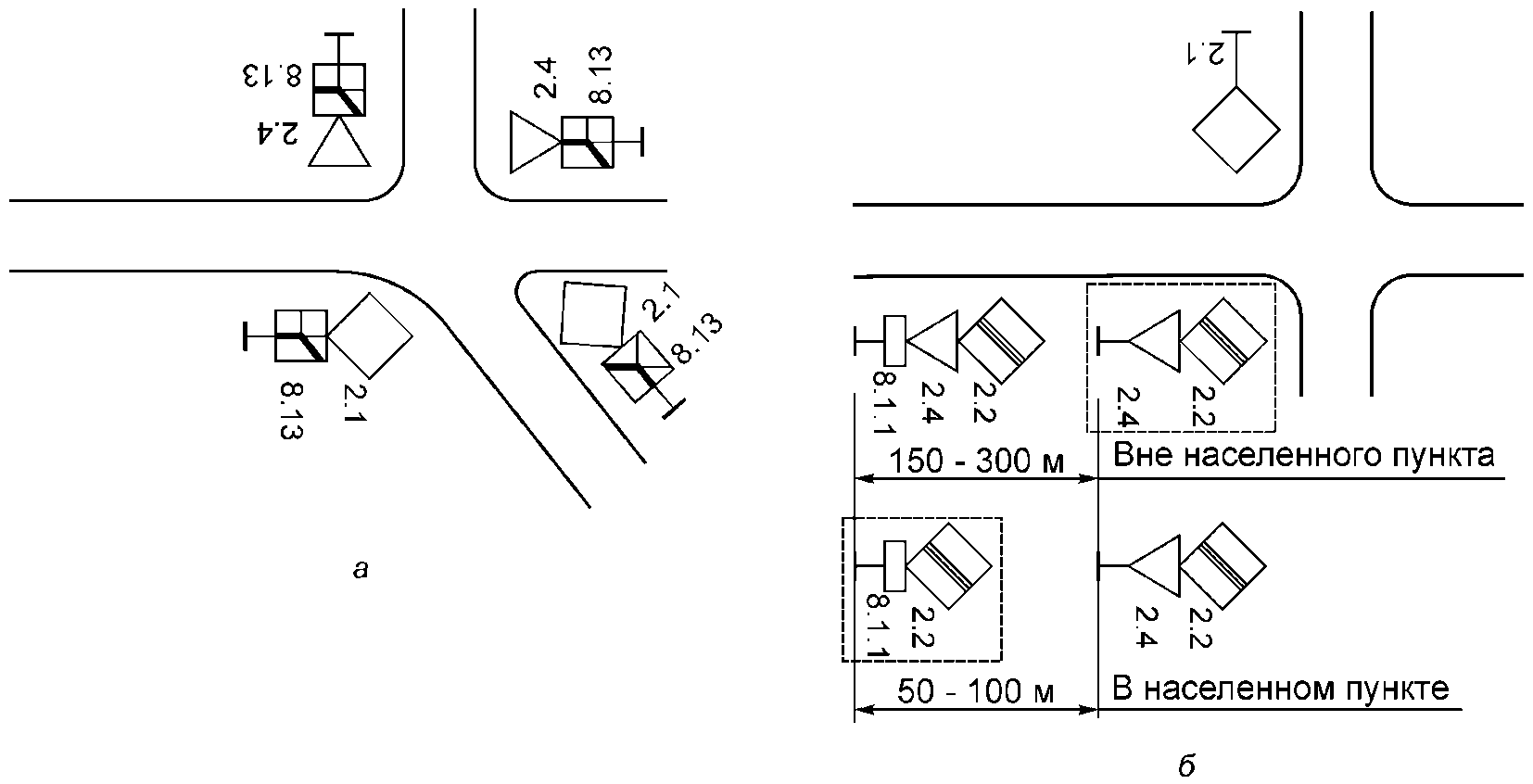

а - в населенном пункте перед перекрестком, на котором

главная дорога изменяет направление; б - в конце

главной дороги

Рисунок В.4 - Размещение знаков приоритета

Рисунок В.5 - Пример расстановки знаков 5.1 и 5.2

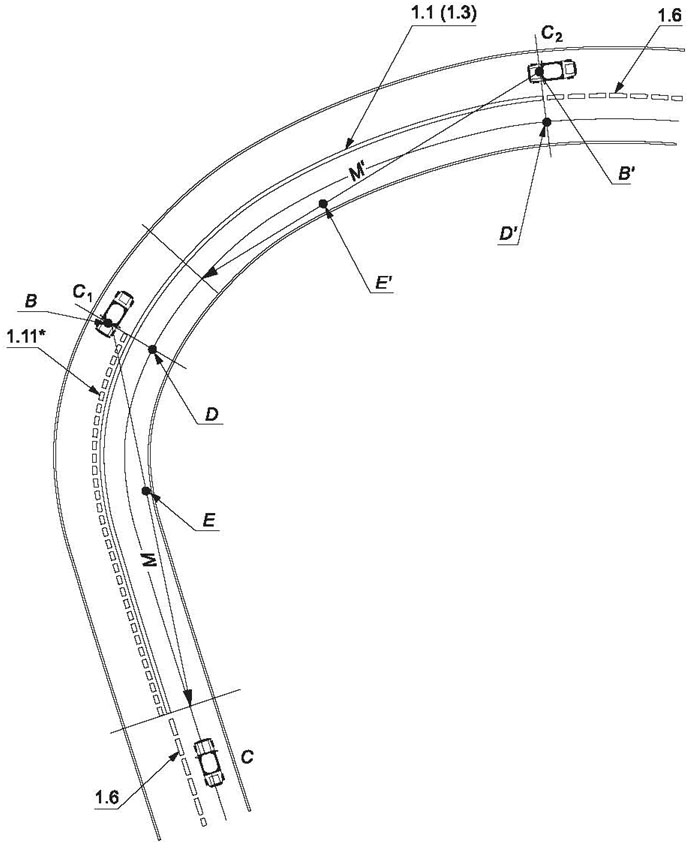

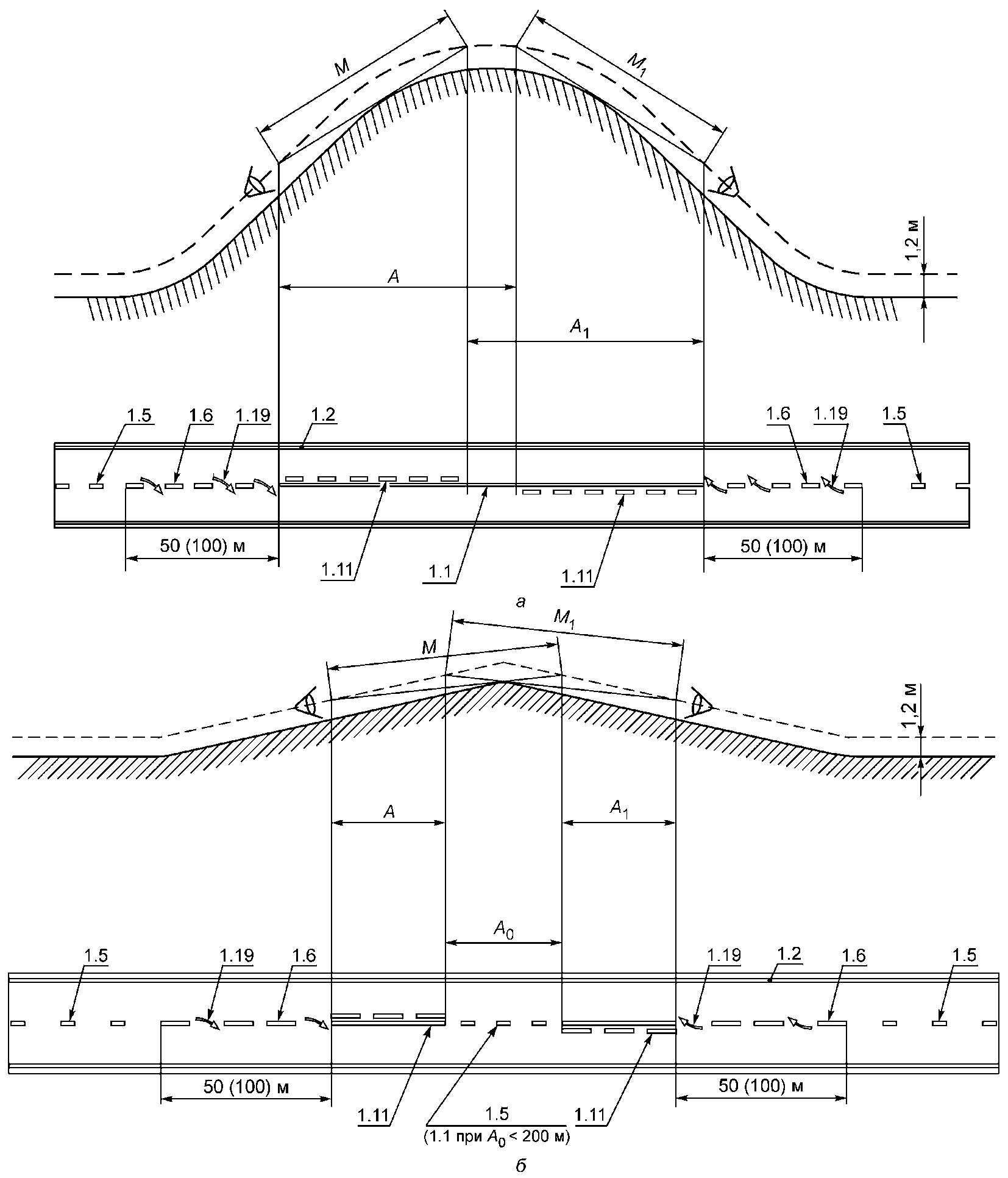

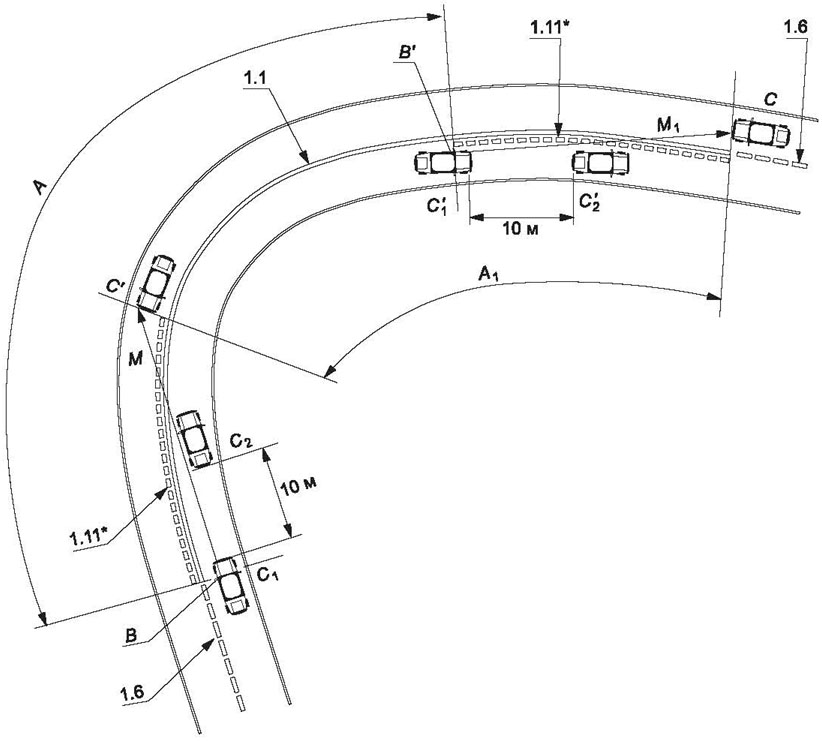

а - зоны видимости перекрываются; б - зоны видимости

не перекрываются

А, А₁ - зоны видимости менее допустимых;

А₀ - расстояние между зонами видимости; М, М₁ - минимальные

расстояния видимости, обеспечивающие безопасность движения

при данной скорости транспортных средств

Рисунок В.6 - Примеры нанесения разметки на участках дорог

с необеспеченной видимостью в зависимости от зоны видимости

встречного автомобиля

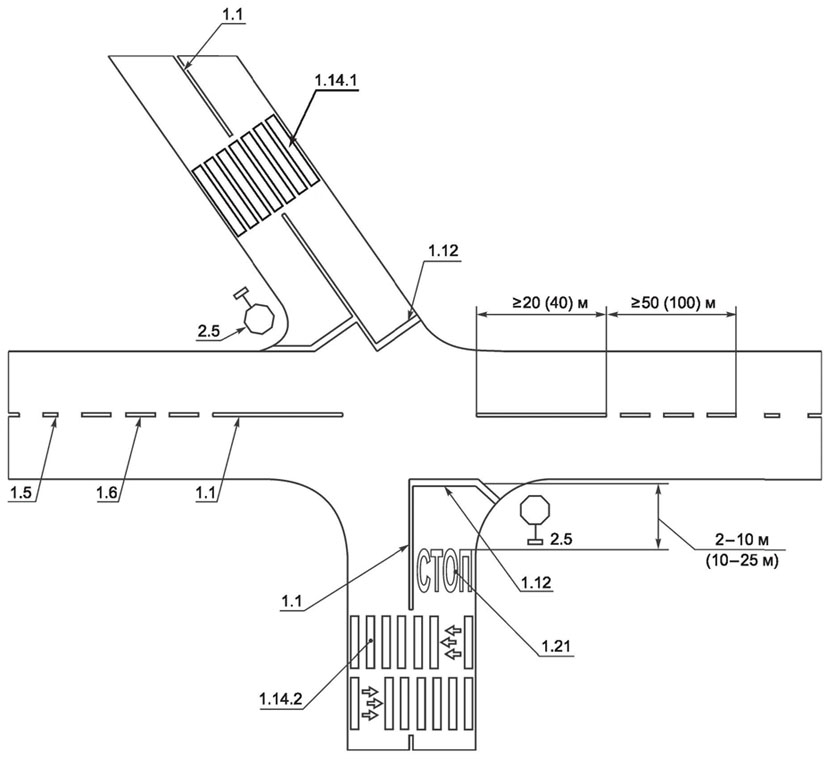

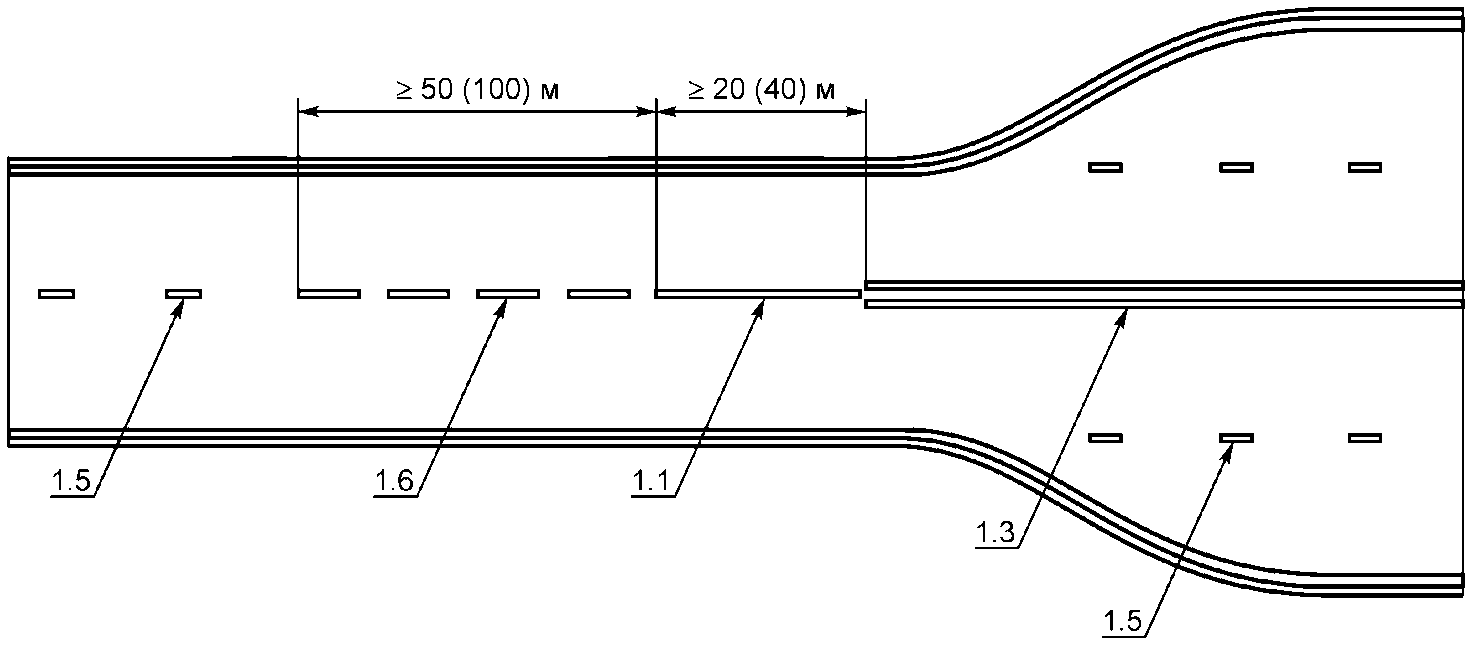

Рисунок В.7 - Пример нанесения разметки

перед нерегулируемым перекрестком с ограниченной видимостью

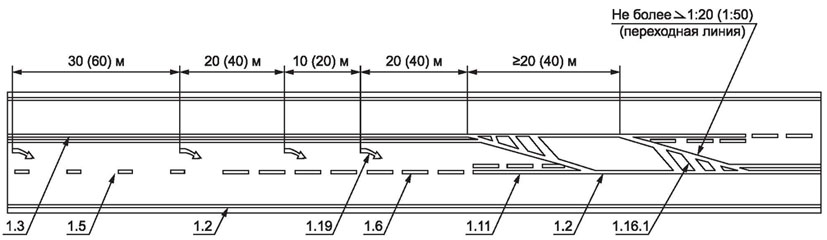

а - пример нанесения разметки при уменьшении

количества полос;

б - пример нанесения разметки при увеличении

количества полос

Рисунок В.8 - Пример нанесения разметки при уменьшении

и увеличении количества полос для движения

в одном направлении

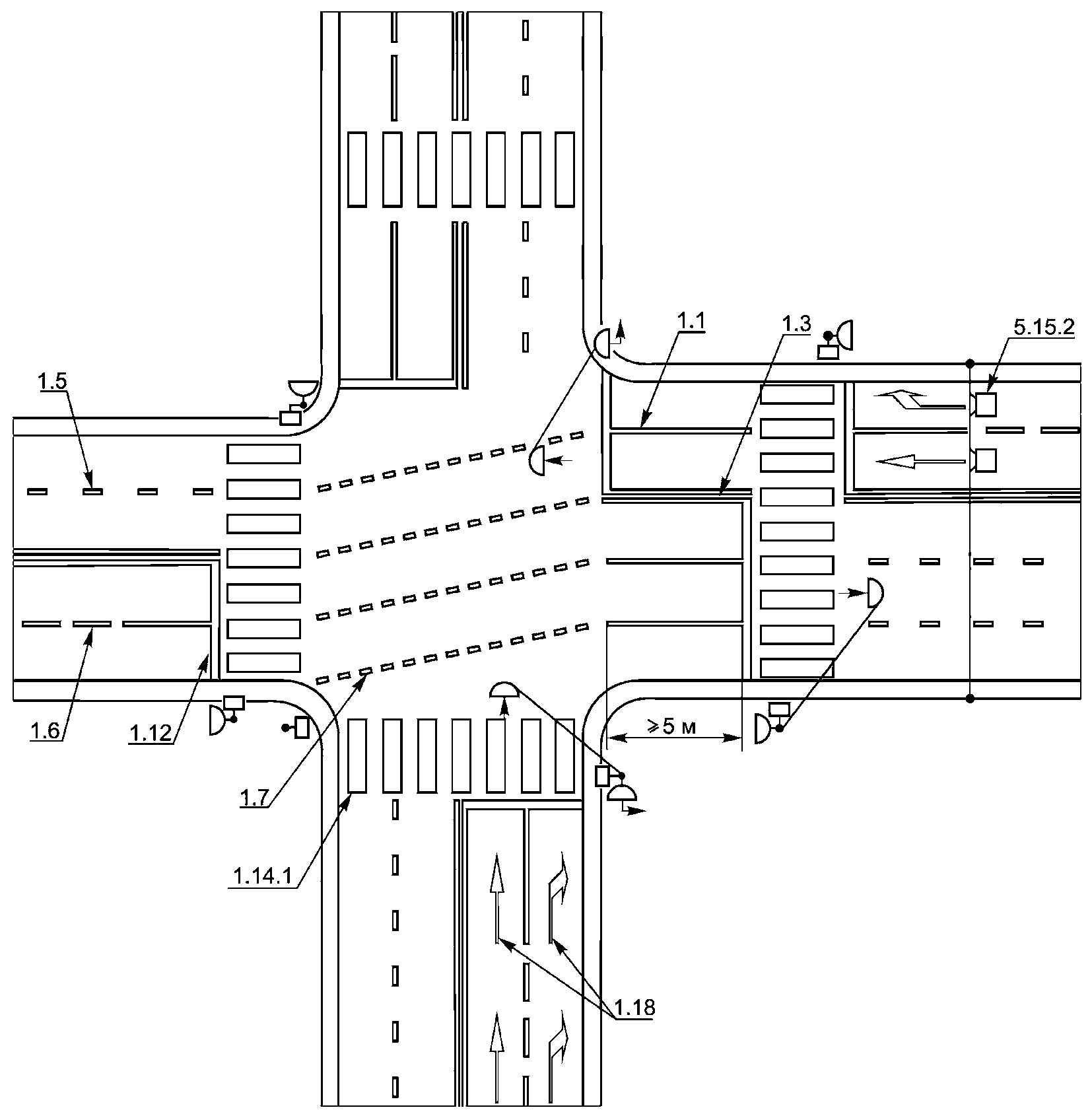

Рисунок В.9 - Пример нанесения разметки на регулируемом

перекрестке

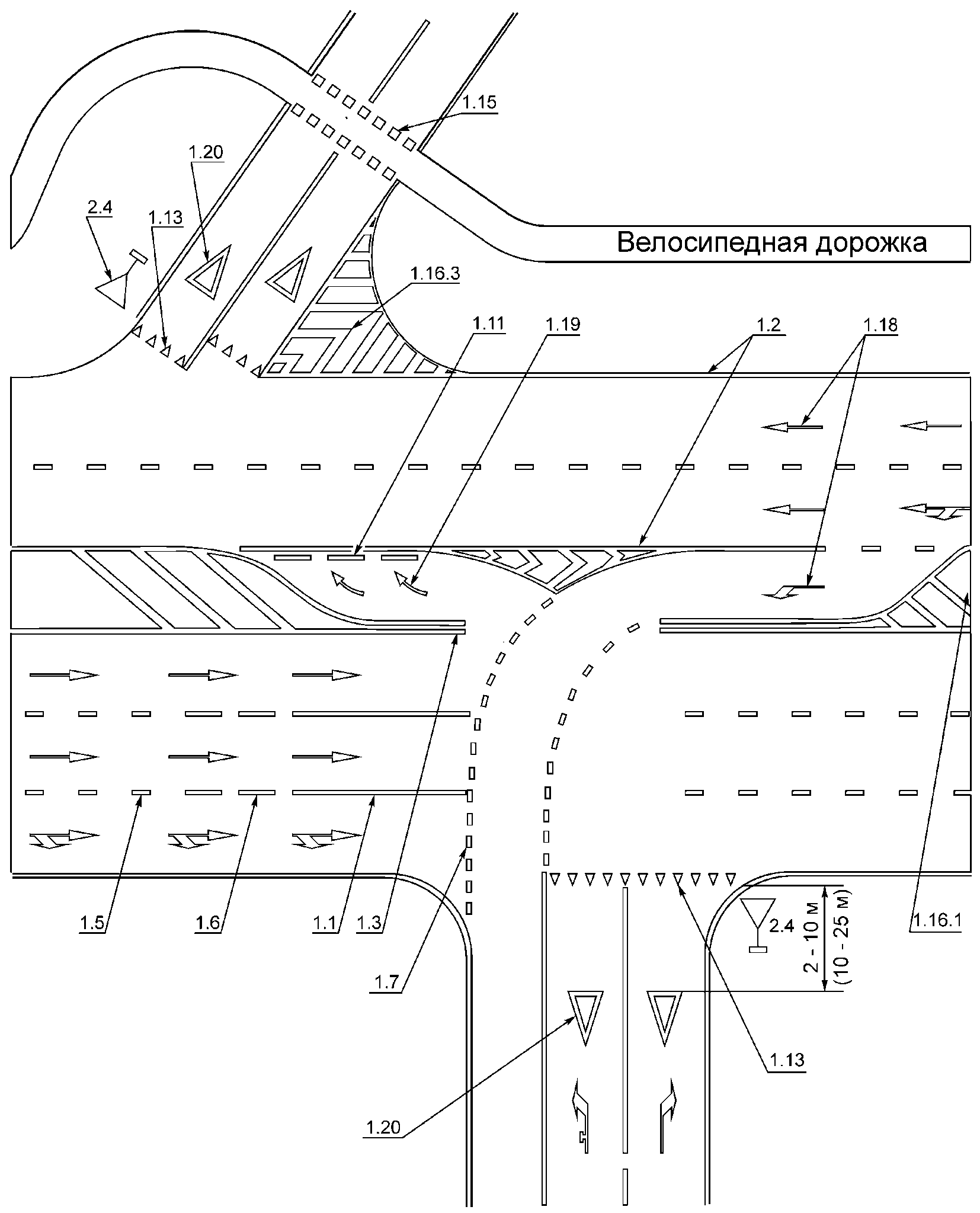

Рисунок В.10 - Пример нанесения разметки канализированного

пересечения

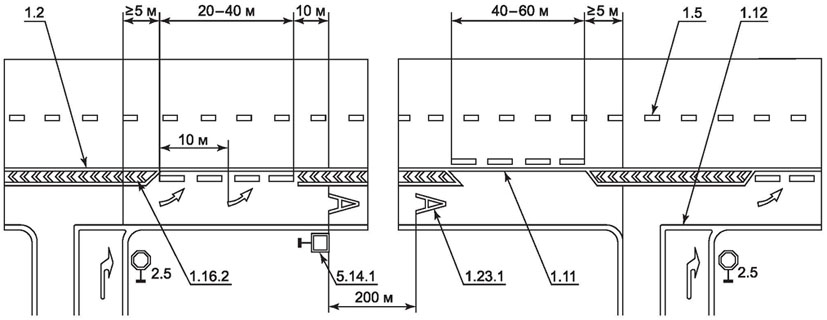

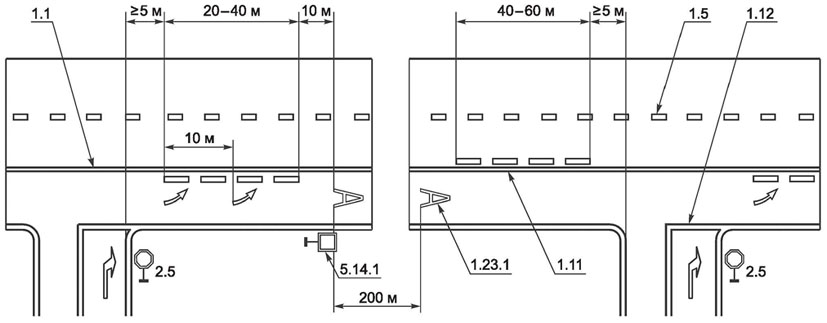

а - пример разметки участка дороги со специальной полосой

для маршрутных транспортных средств без разделительной

полосы; б - пример разметки участка дороги со специальной

полосой для маршрутных транспортных средств

с разделительной полосой

Рисунок В.11 - Пример разметки участка дороги

со специальной полосой для маршрутных транспортных средств

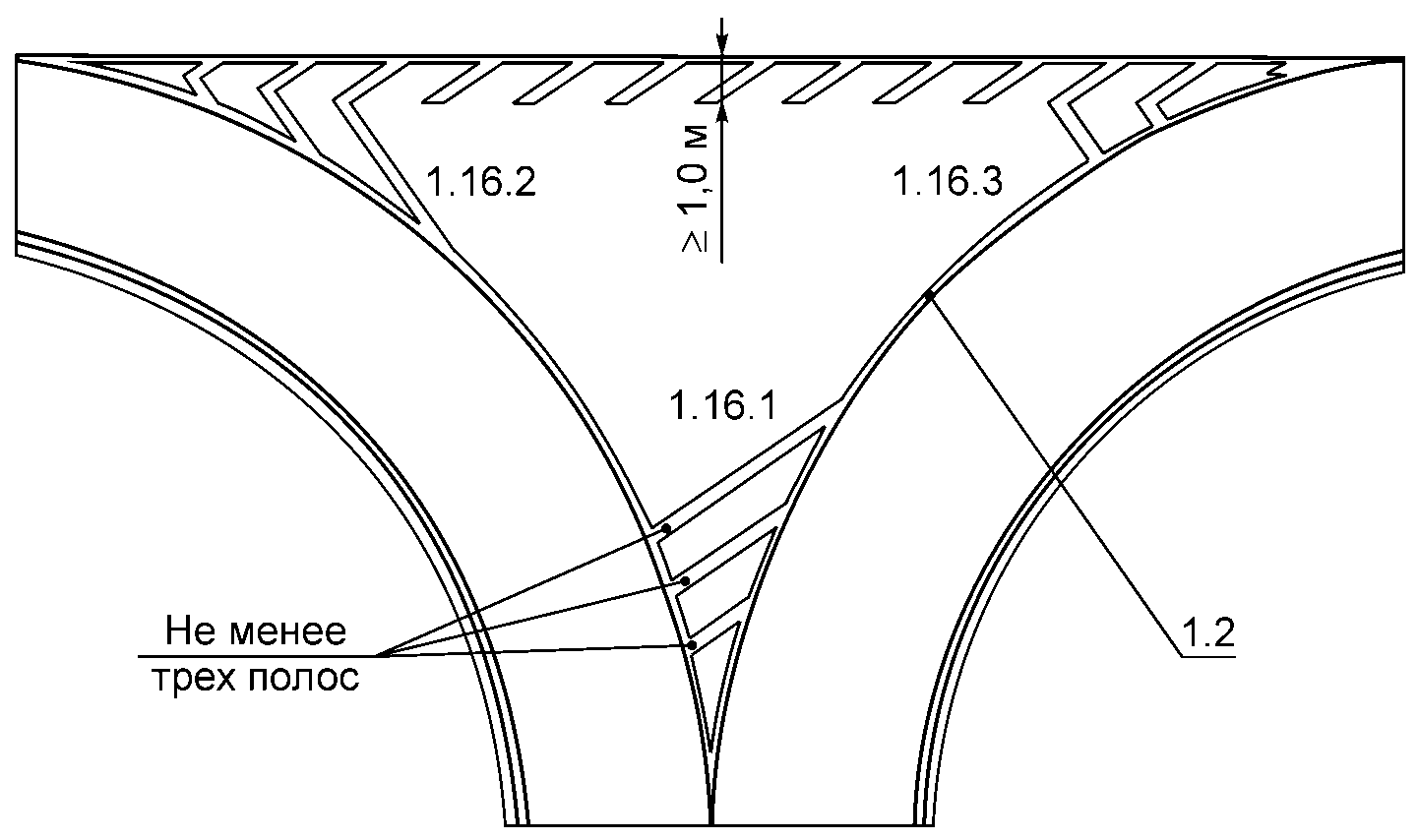

Рисунок В.12 - Пример нанесения разметки 1.16.1 - 1.16.3

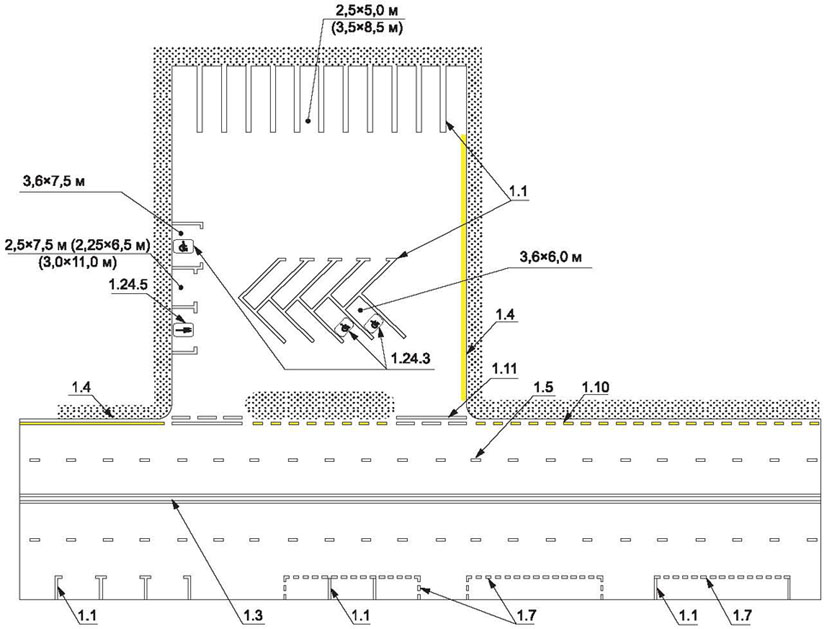

а - пример нанесения разметки в местах организованной

парковки транспортных средств на проезжей части

и прилегающей территории; б - пример нанесения разметки

в местах организованной парковки транспортных средств

с устройством велополосы

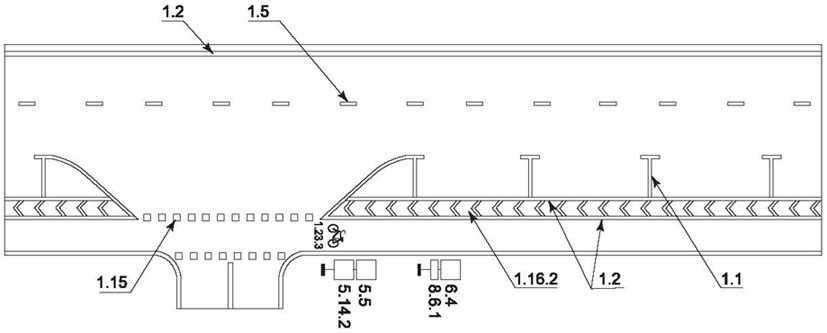

Рисунок В.13 - Пример нанесения разметки в местах

организованной парковки транспортных средств

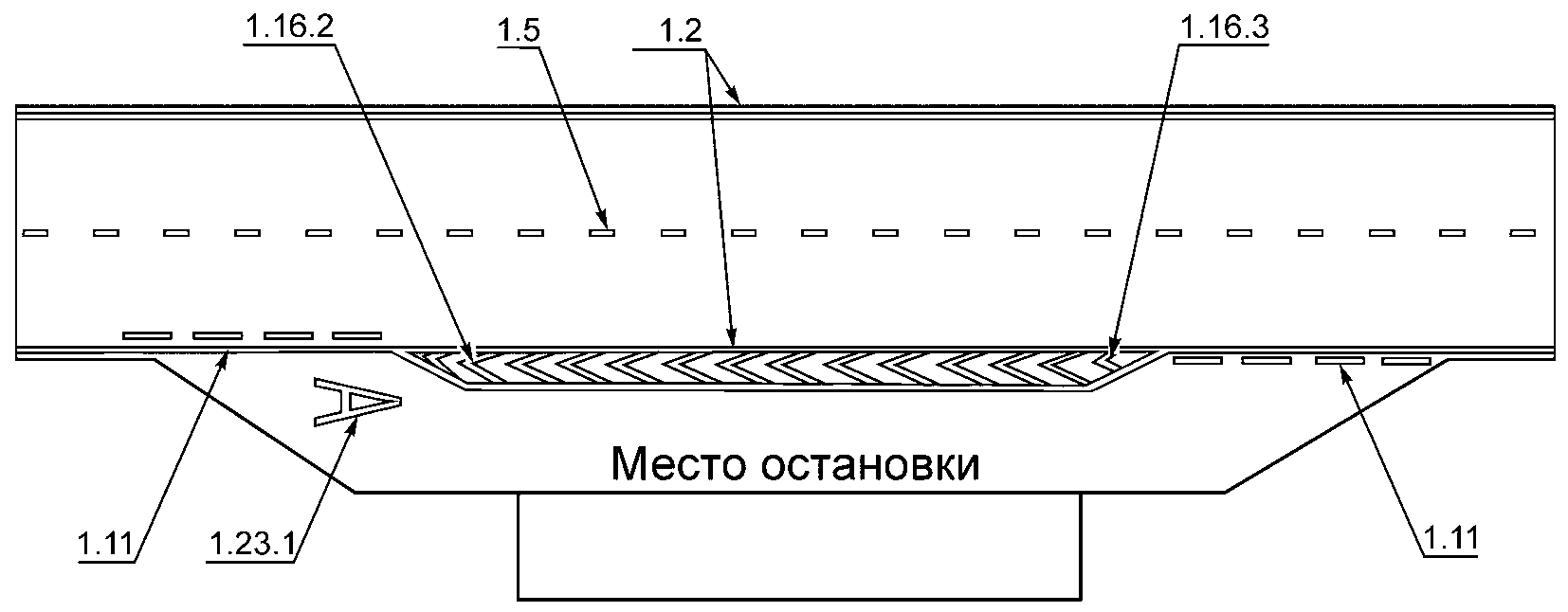

Рисунок В.14 - Пример нанесения разметки в местах остановки

маршрутных транспортных средств

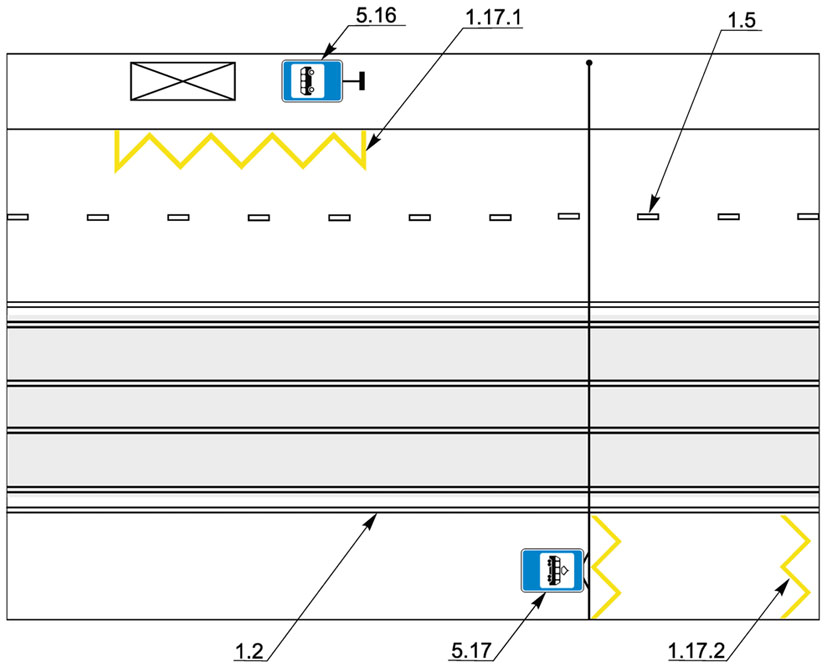

Рисунок В.15 - Пример нанесения разметки 1.17.1 и 1.17.2

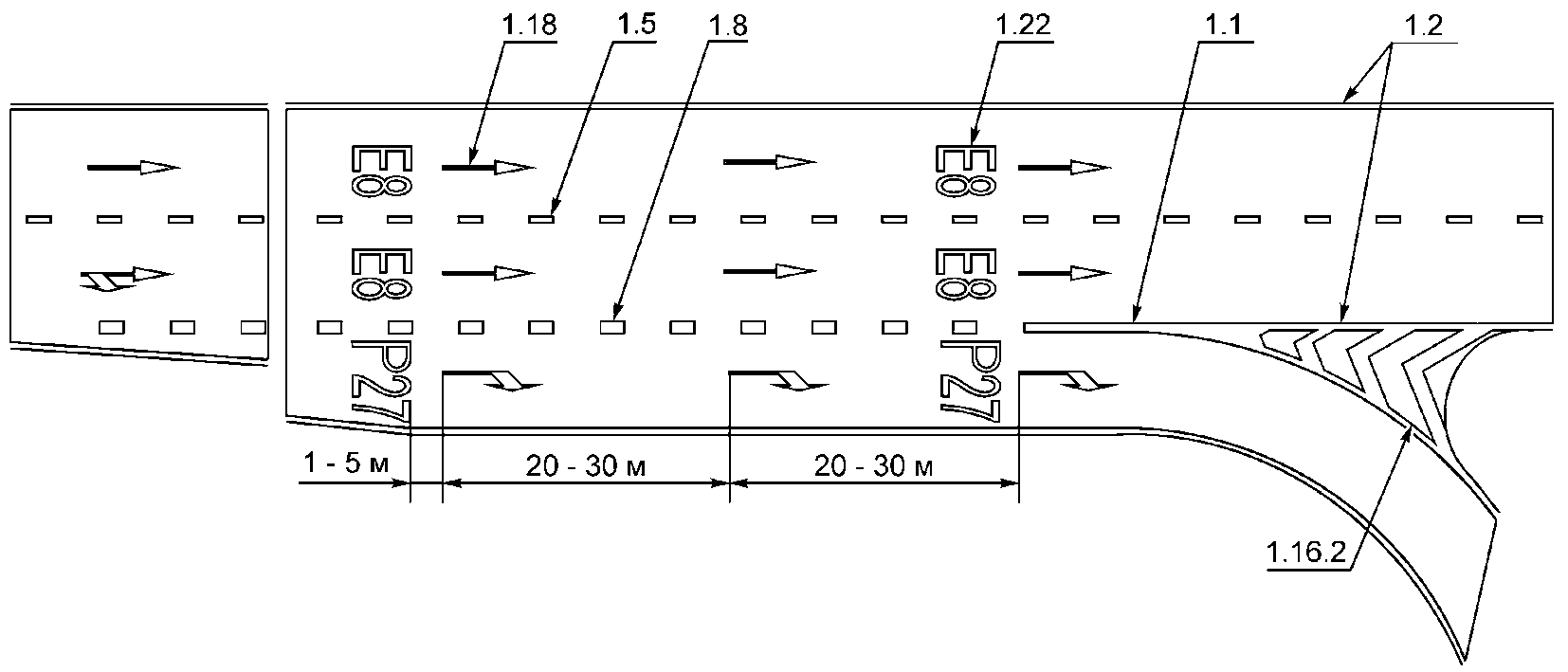

Рисунок В.16 - Пример нанесения разметки на участке съезда

с автомагистрали

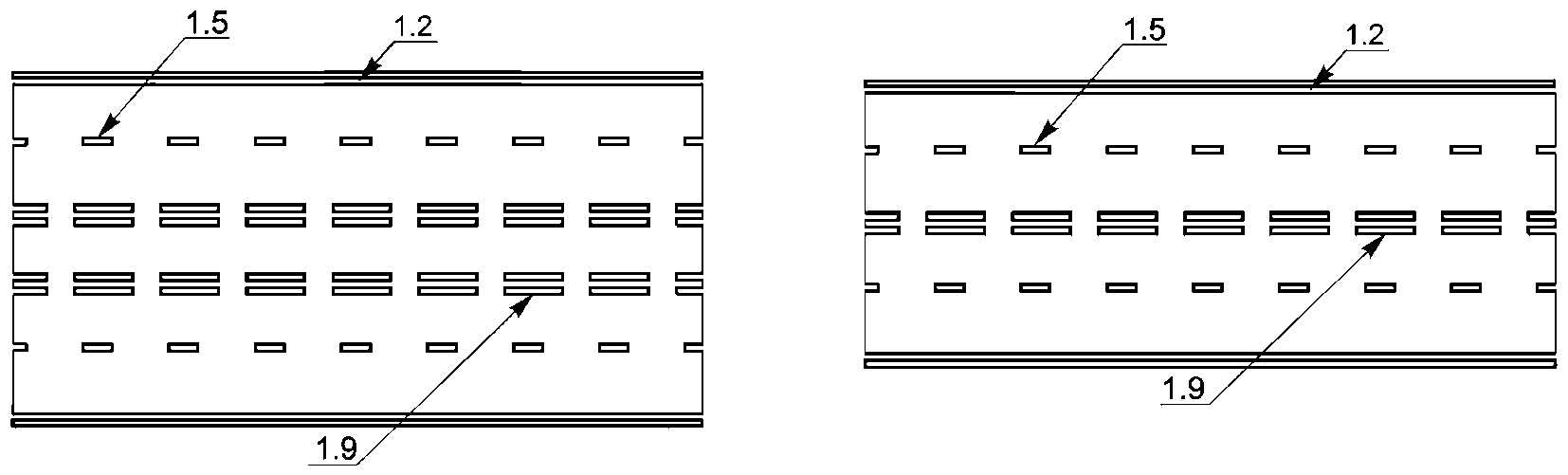

Рисунок В.17 - Примеры нанесения разметки 1.9

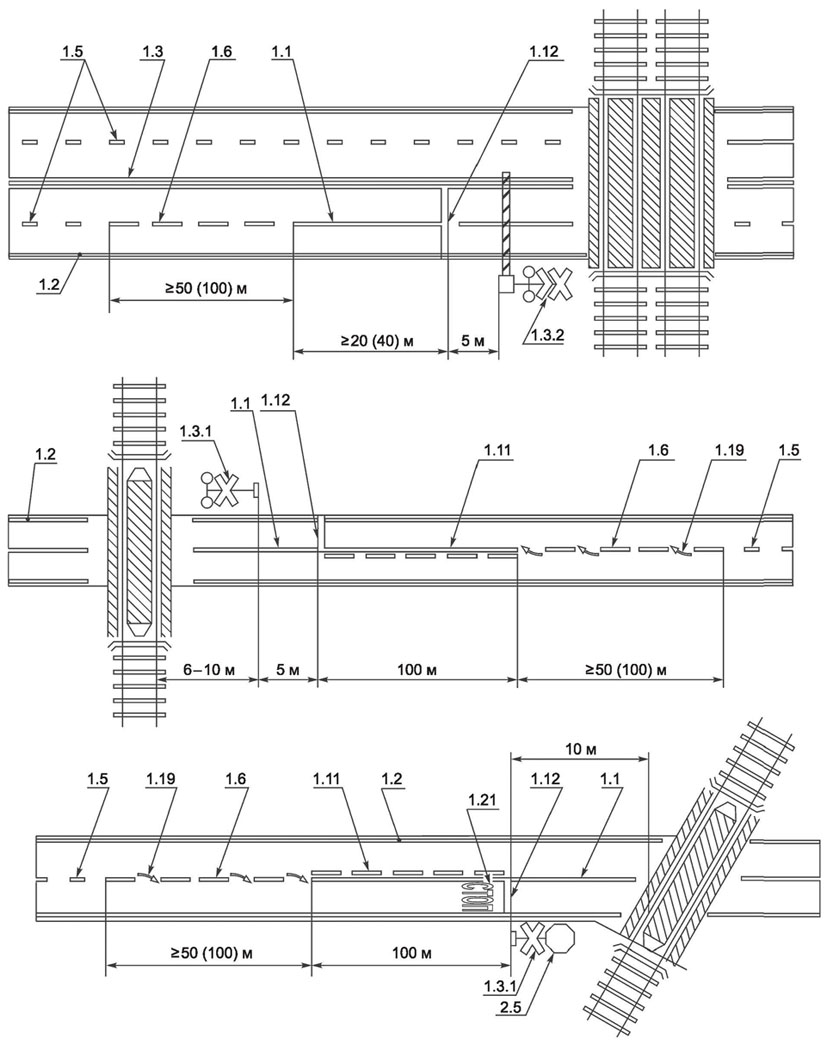

Рисунок В.18 - Примеры разметки участка дороги на подъезде

к железнодорожному переезду

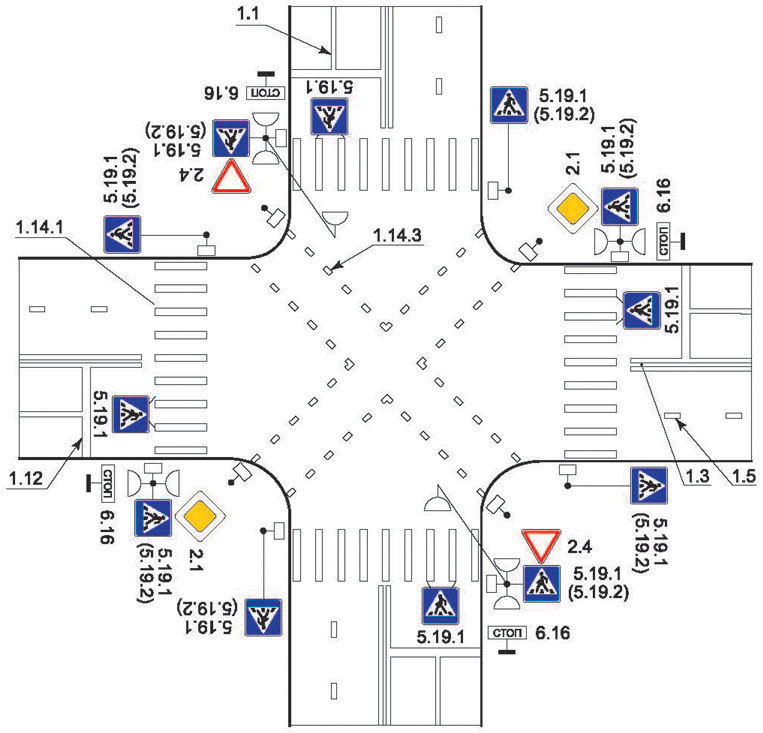

Рисунок В.19 - Пример нанесения диагонального пешеходного

перехода

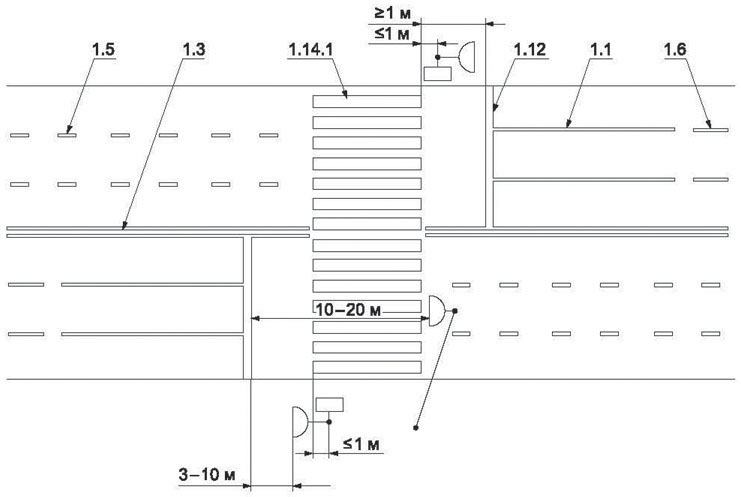

Рисунок В.20 - Пример размещения светофоров и нанесение

разметки на регулируемом переходе

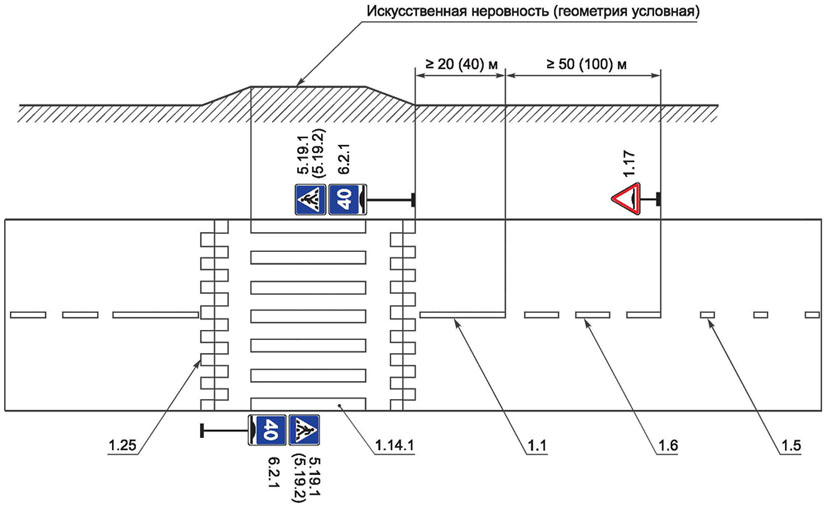

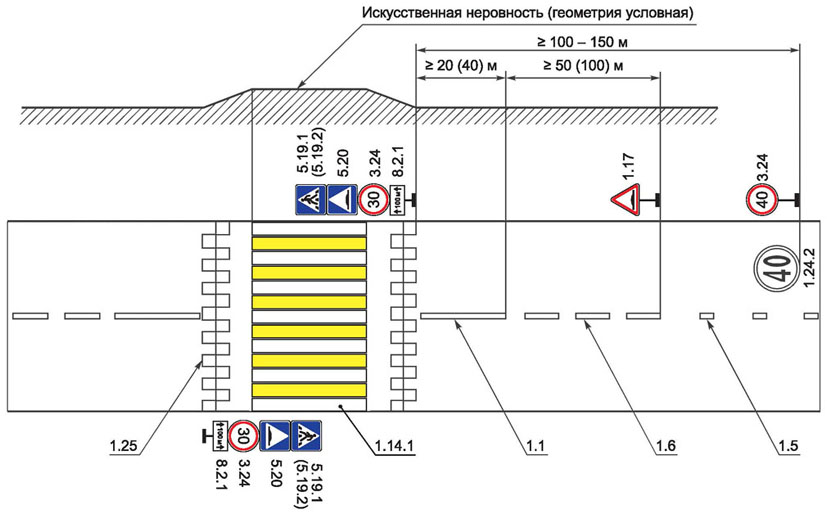

Рисунок В.21 - Пример нанесения разметки 1.25

Рисунок В.22 - Пример нанесения разметки 2.1 и 2.2

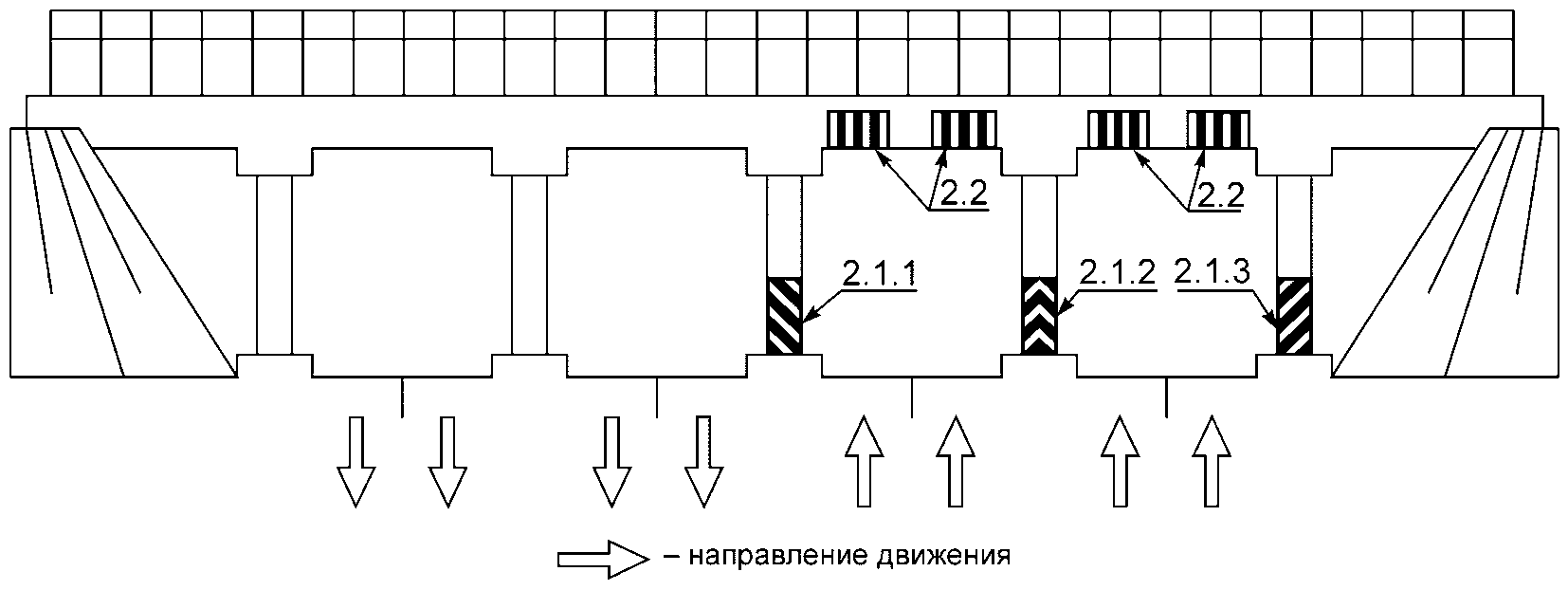

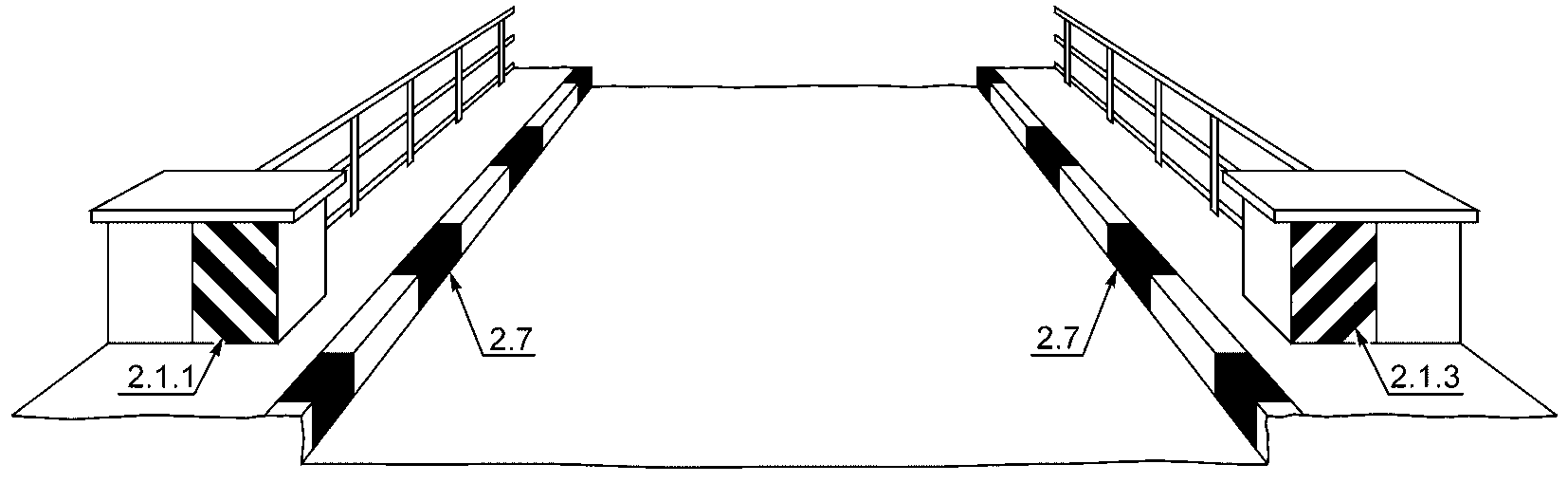

Рисунок В.23 - Пример нанесения разметки 2.1.1, 2.1.3 и 2.7

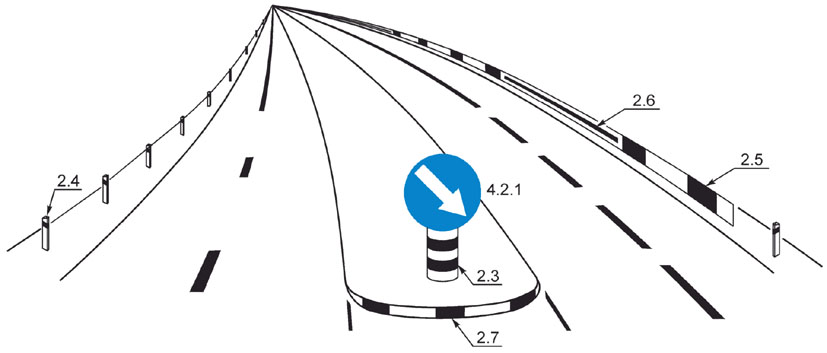

Рисунок В.24 - Пример нанесения разметки 2.3 - 2.7

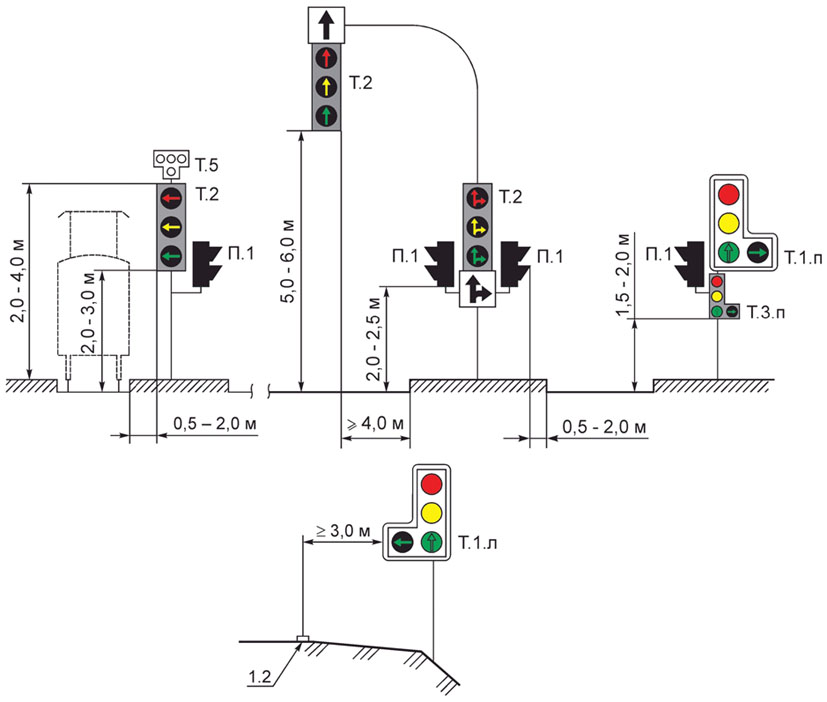

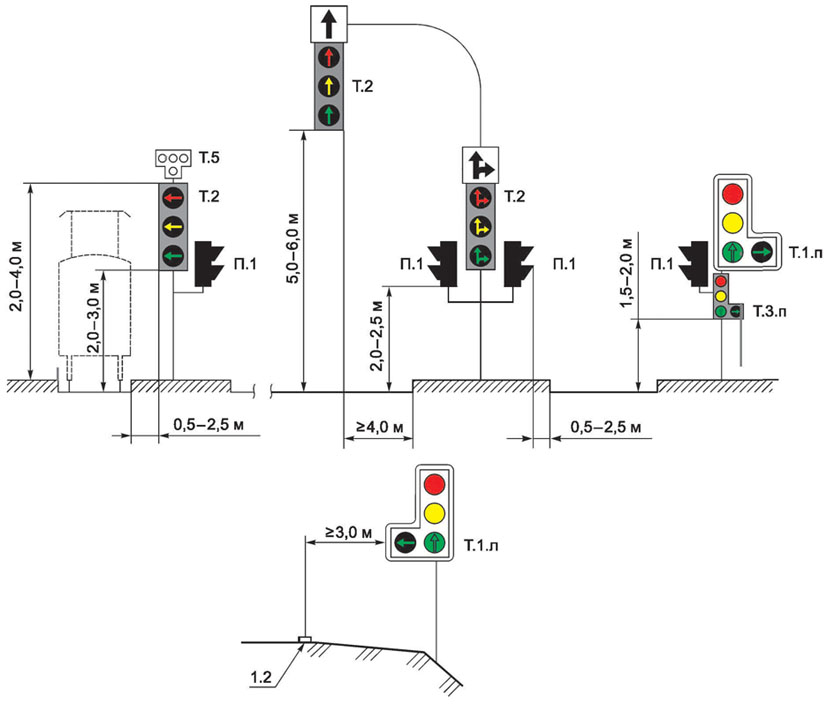

Рисунок В.25 - Примеры установки светофоров различных типов

и исполнений

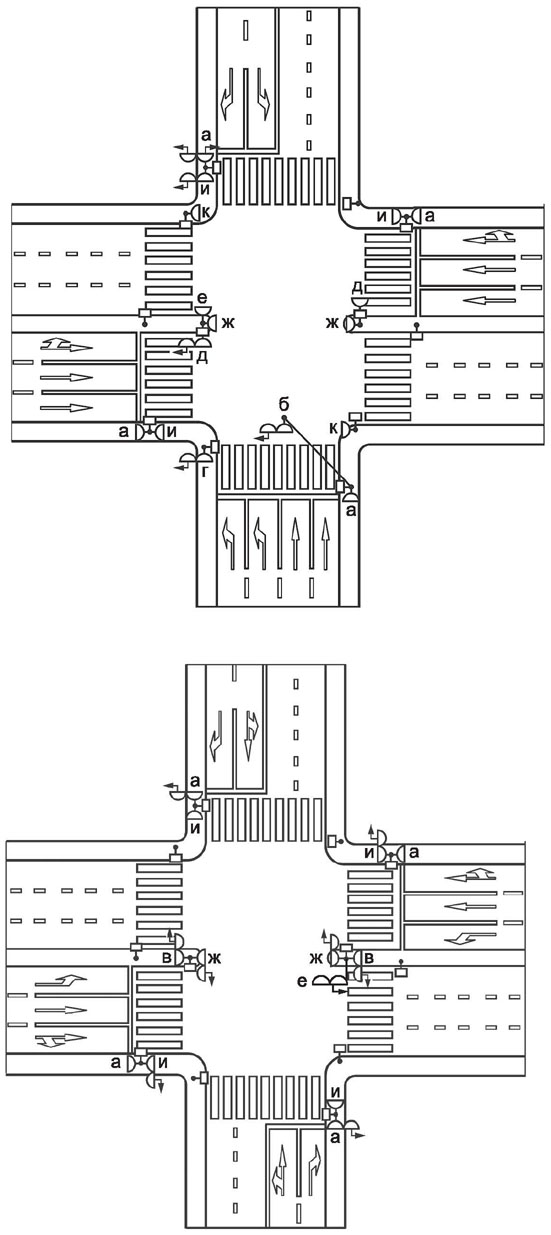

а - к - места установки светофоров по 7.4.1

Рисунок В.26 - Места установки светофоров

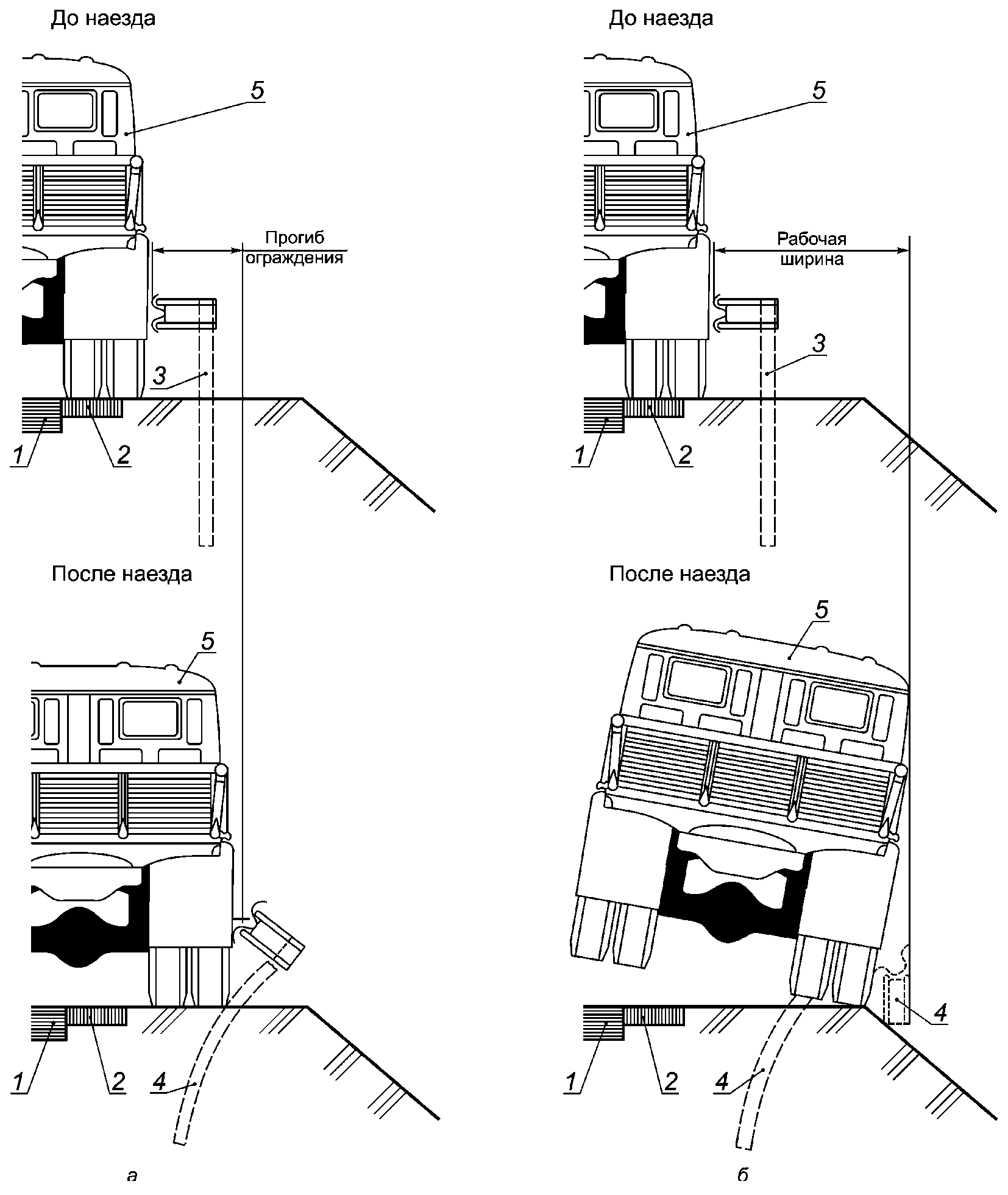

а - прогиб; б - рабочая ширина дорожного ограждения

1 - проезжая часть; 2 - укрепительная полоса;

3 - недеформированное ограждение; 4 - деформированное

ограждение; 5 - транспортное средство

Рисунок В.27 - Смещение дорожного ограждения

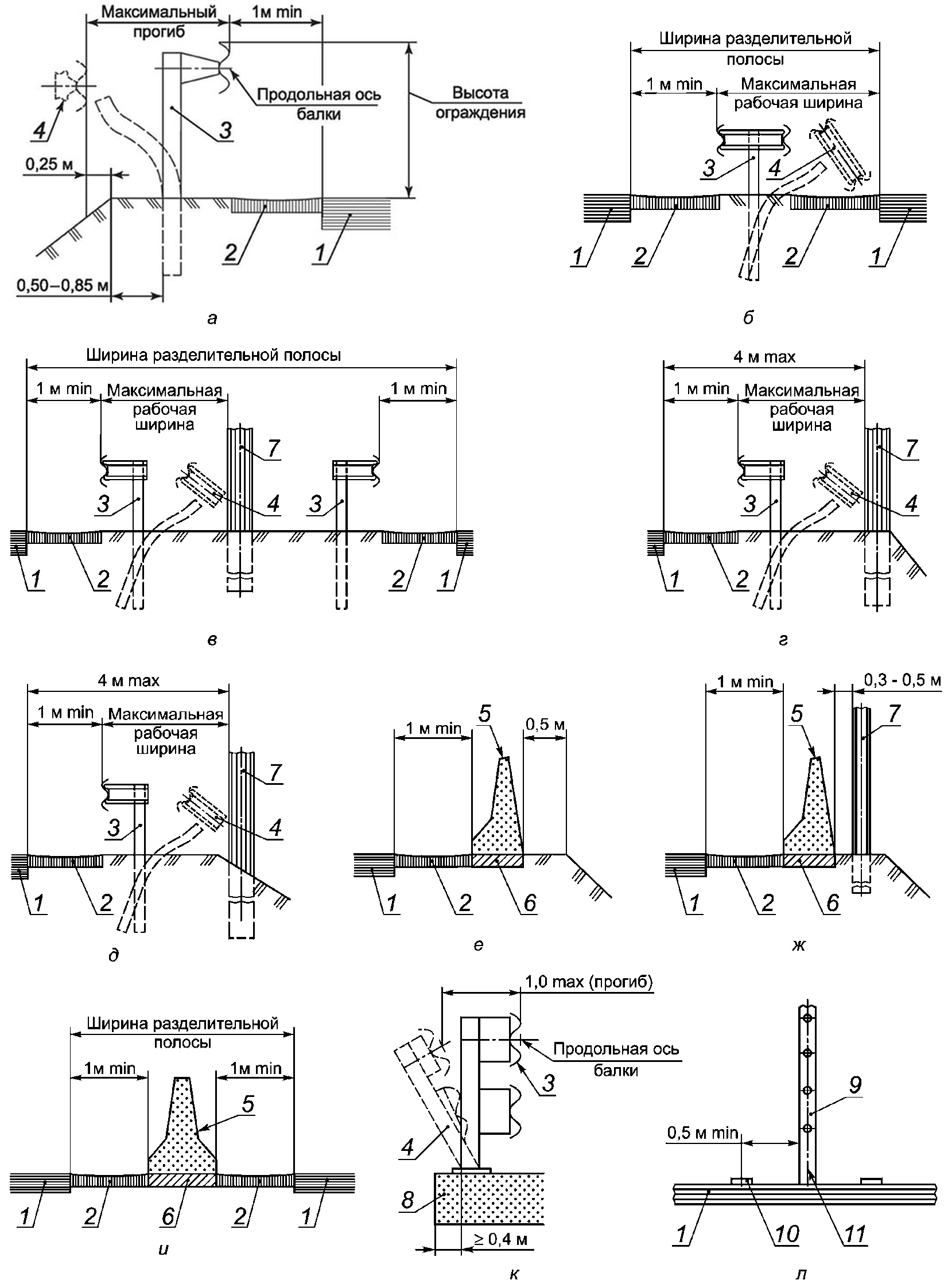

1 - проезжая часть; 2 - укрепительная полоса;

3 - недеформированное барьерное ограждение;

4 - деформированное барьерное ограждение; 5 - парапетное

ограждение; 6 - основание ограждения; 7 - массивная опора;

8 - плита мостового сооружения; 9 - тросовое ограждение;

10 - линия разметки 1.2; 11 - ось проезжей части

Рисунок В.28 - Примеры установки дорожных ограждений

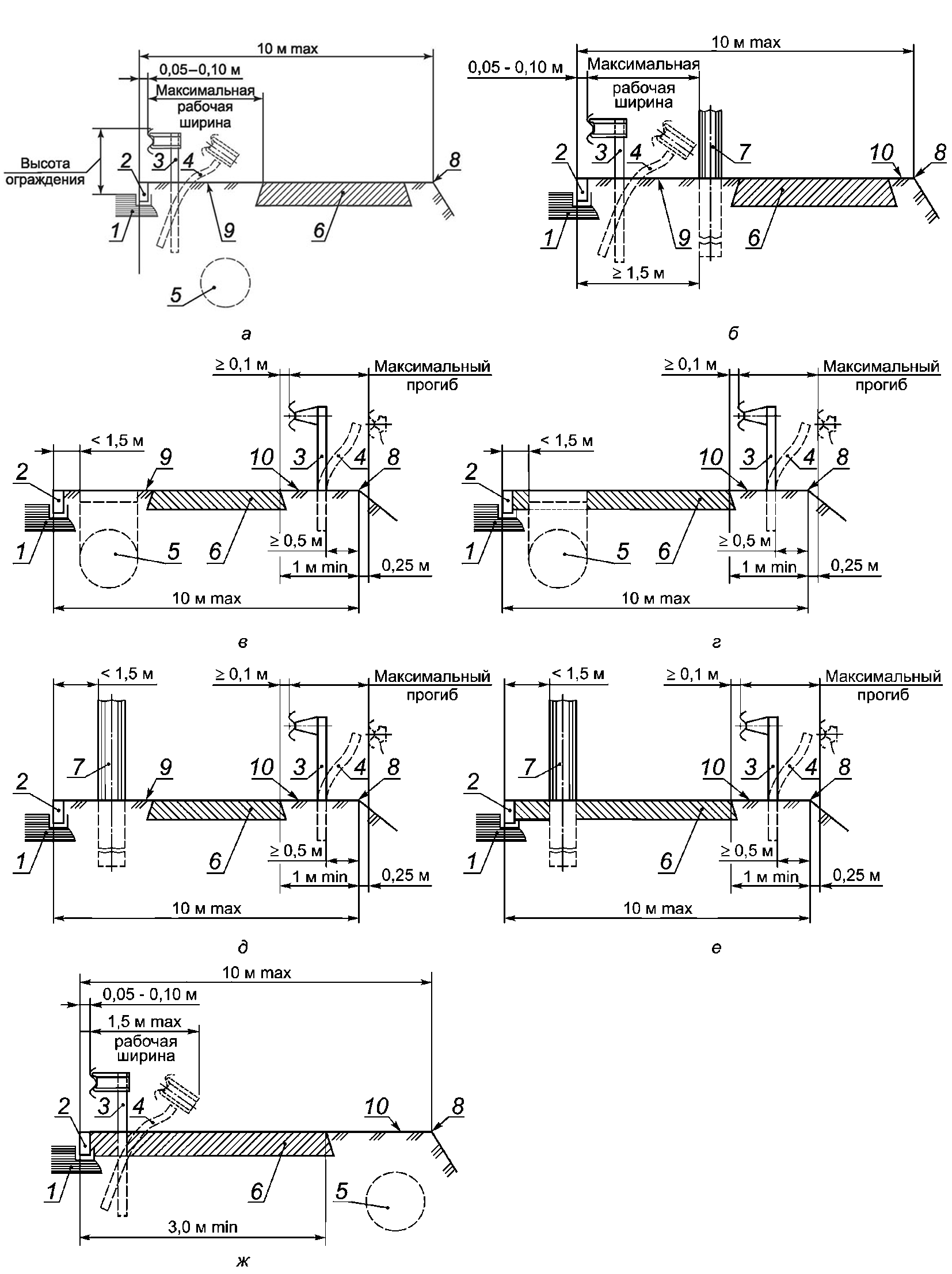

1 - проезжая часть; 2 - бордюрный камень;

3 - недеформированное ограждение; 4 - деформированное

ограждение; 5 - подземные инженерные сети; 6 - тротуар;

7 - массивная опора; 8 - бровка земляного полотна или край

подпорной стены; 9 - газон; 10 - полоса между тротуаром

и бровкой земляного полотна

Рисунок В.29 - Примеры установки дорожных ограждений

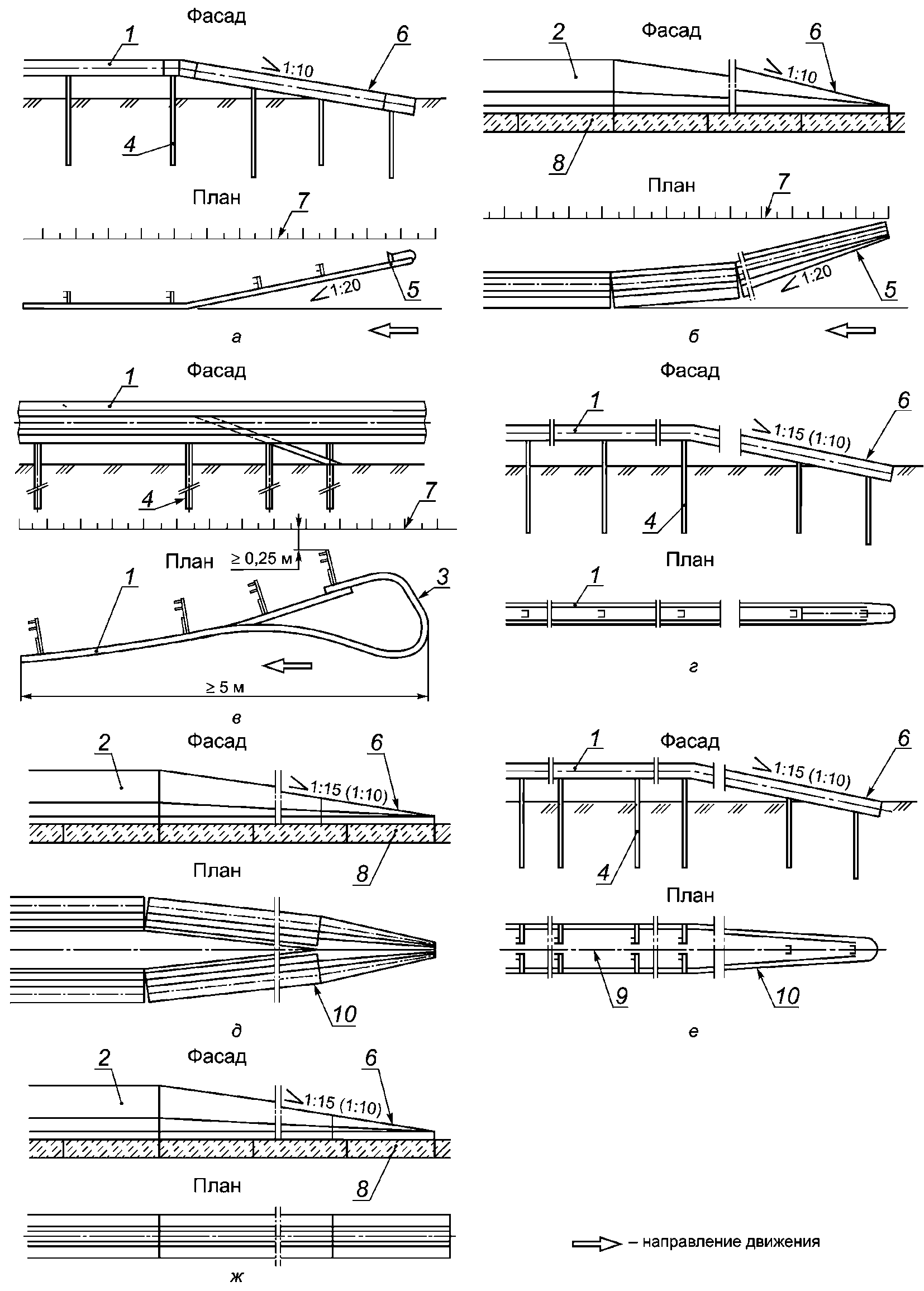

1 - барьерное ограждение; 2 - парапетное ограждение;

3 - изгиб балки ограждения; 4 - стойка ограждения;

5 - отгон ограждения; 6 - понижение ограждения на начальном

и конечном участках; 7 - бровка земляного полотна;

8 - основание; 9 - ось разделительной полосы;

10 - сближение рядов ограждения с осью

разделительной полосы

Рисунок В.30 - Примеры устройства начальных и концевых

элементов дорожных ограждений
