Приложение Е

МЕТОДИКА

ГИДРАВЛИЧЕСКОГО РАСЧЕТА УСТАНОВОК УГЛЕКИСЛОТНОГО

ПОЖАРОТУШЕНИЯ НИЗКОГО ДАВЛЕНИЯ

Е.1 Среднее за время подачи двуокиси углерода давление в изотермическом резервуаре p_m, МПа, определяется по формуле

p_m = 0,5 · (p₁ + p₂), (Е.1)

где p₁ - давление в резервуаре при хранении двуокиси углерода, МПа;

p₂ - давление в резервуаре в конце выпуска расчетного количества двуокиси углерода, МПа, определяется по рисунку Е.1.

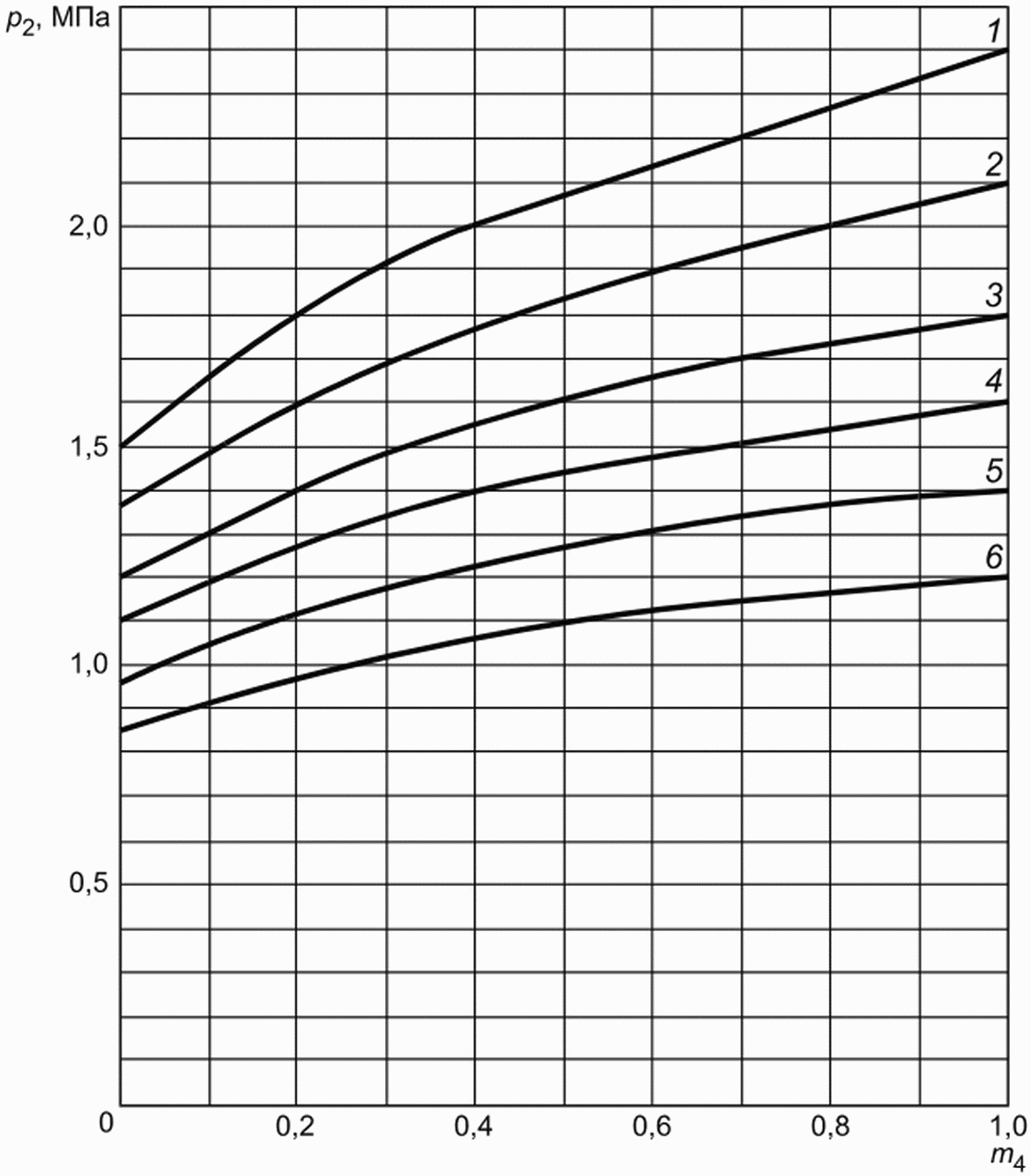

1 - при p₁ = 2,4 МПа; 2 - при p₁ = 2,1 МПа;

3 - при p₁ = 1,8 МПа; 4 - при p₁ = 1,6 МПа;

5 - при p₁ = 1,4 МПа; 6 - при p₁ = 1,2 МПа

Рисунок Е.1 - Зависимость давления p₂ в изотермическом

резервуаре в конце выпуска расчетного количества двуокиси

углерода m от относительной массы двуокиси углерода m₄

Примечание - Относительная масса двуокиси углерода m₄ определяется по формуле

где m₅ - начальная масса двуокиси углерода, кг.

Е.2 Средний расход двуокиси углерода Q_m, кг/с, определяется по формуле

где m - расчетное количество двуокиси углерода, кг;

t - нормативное время подачи двуокиси углерода, с.

Е.3 Внутренний диаметр питающего (магистрального) трубопровода d_i, м, определяется по формуле

где k₄ - множитель, определяется по таблице Е.1;

l₁ - длина питающего (магистрального) трубопровода по проекту, м.
