Приложение В

(рекомендуемое)

СХЕМЫ

ПРОТИВОПОЖАРНОГО ВОДОСНАБЖЕНИЯ ВПВ ПРИ ИСПОЛЬЗОВАНИИ

ПОГРУЖНЫХ НАСОСОВ

Рисунок В.1

Схема

противопожарного водоснабжения ВПВ из двух пожарных

резервуаров или ВПВ, совмещенным с АУП, и/или с ХПВ,

и/или с наружным противопожарным водопроводом,

или с производственным водопроводом

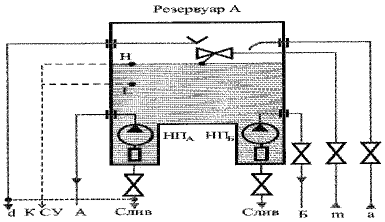

Рисунок В.2

Схема

противопожарного водоснабжения ВПВ или ВПВ, совмещенным

с АУП, и/или с ХПВ, или с производственным водопроводом

из одного пожарного резервуара (при наличии приямка

для каждого пожарного насоса)

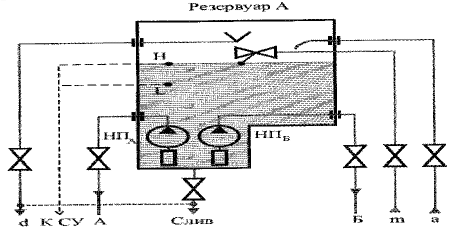

Рисунок В.3

Схема

противопожарного водоснабжения ВПВ или ВПВ, совмещенным

с АУП, и/или с ХПВ, или с производственным водопроводом

из одного пожарного резервуара (при наличии общего приямка

для всех пожарных насосов)


Принятые сокращения к рисункам В.1 - В.3:

L, LА, LБ - нижний уровень воды в пожарных резервуарах;

ЗУ1 - запорное устройство, соединяющее оба пожарных резервуара;

00000014.wmz

-

запорные устройства, расположенные на трубопроводах пожарного резервуара А и пожарного резервуара Б;

К СУ - к системе управления заполнением пожарных резервуаров водой;

Н, НА, НБ - верхний уровень воды пожарных резервуарах;

НПА - насос пожарный А;

НПБ - насос пожарный Б;

А - напорный трубопровод пожарного насоса А;

Б - напорный трубопровод пожарного насоса Б;

a, m - трубопроводы для заполнения и пополнения водой пожарных резервуаров (используется вариант "a" или "m");

d - трубопровод для слива воды при переполнении пожарного резервуара;

слив - трубопровод для слива воды при проверке работоспособности АУП, и/или ВПВ.

Условные обозначения:

00000015.png - запорное устройство;

00000016.png - насос;

00000017.png - фильтр;

00000018.png - переливное устройство;

__________ - возможный вариант соединения трубопроводов;

---------- - линия передачи управления об объеме пожарного запаса воды в резервуаре.
