Образцы маркировки, этикеток (знаков опасности) и информационных табло

Образцы маркировки, этикеток (знаков опасности)

и информационных табло

Рис. 1. Основной знак радиационной опасности

в виде трилистника: пропорции трилистника определяются

по центральной окружности радиуса X; минимальная

допустимая величина X равна 4 мм

Рис. 2. Этикетка категории "I-БЕЛАЯ":

цвет фона этикетки - белый; цвет основного знака

радиационной опасности (трилистника) и надписей - черный;

цвет полосы, обозначающей категорию, - красный

Рис. 3. Этикетка категории "II-ЖЕЛТАЯ":

цвет фона верхней половины этикетки - желтый; цвет нижней

половины - белый; цвет основного знака радиационной

опасности (трилистника) и надписей - черный;

цвет полос, обозначающих категорию, - красный

Рис. 4. Этикетка категории "III-ЖЕЛТАЯ":

цвет фона верхней половины этикетки - желтый; цвет нижней

половины - белый; цвет основного знака радиационной

опасности (трилистника) и надписей - черный;

цвет полос, обозначающих категорию, - красный

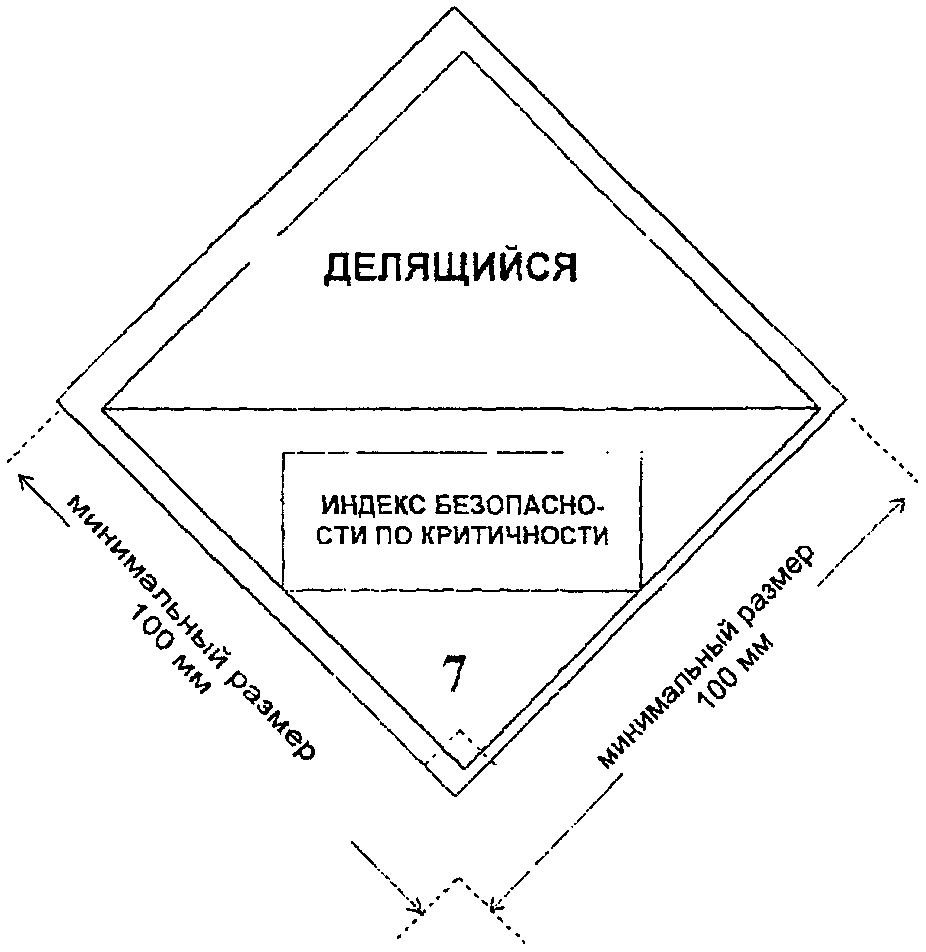

Рис. 5. Этикетка с указанием ИБК:

указаны минимальные размеры, при использовании больших

размеров следует сохранять указанные пропорции;

цвет фона табло - белый; цвет надписей - черный

Рис. 6. Информационное табло:

указаны минимальные размеры, при использовании больших

размеров следует сохранять указанные пропорции; высота

цифры "7" должна быть не менее 25 мм; цвет фона верхней

половины табло - желтый; нижней половины - белый; цвет

основного знака радиационной опасности (трилистника)

и надписи - черный; использование слова "РАДИОАКТИВНО"

в нижней части необязательно, что позволяет применять

это табло для изображения соответствующего номера

ООН для груза

Рис. 7. Информационное табло для отдельного изображения

номера ООН: цвет фона табло - оранжевый; рамка и номер

ООН - черные; знак **** обозначает место, где должен

помещаться соответствующий номер ООН для радиоактивного

материала согласно приложению N 7 к настоящим Правилам
