Приложение

к федеральным нормам и правилам

в области промышленной безопасности

"Правила безопасности объектов

сжиженного природного газа",

утвержденным приказом Федеральной

службы по экологическому,

технологическому и атомному надзору

от 11 декабря 2020 г. N 521

ТИПЫ

ИЗОТЕРМИЧЕСКИХ РЕЗЕРВУАРОВ ХРАНЕНИЯ СЖИЖЕННЫХ

ПРИРОДНЫХ ГАЗОВ

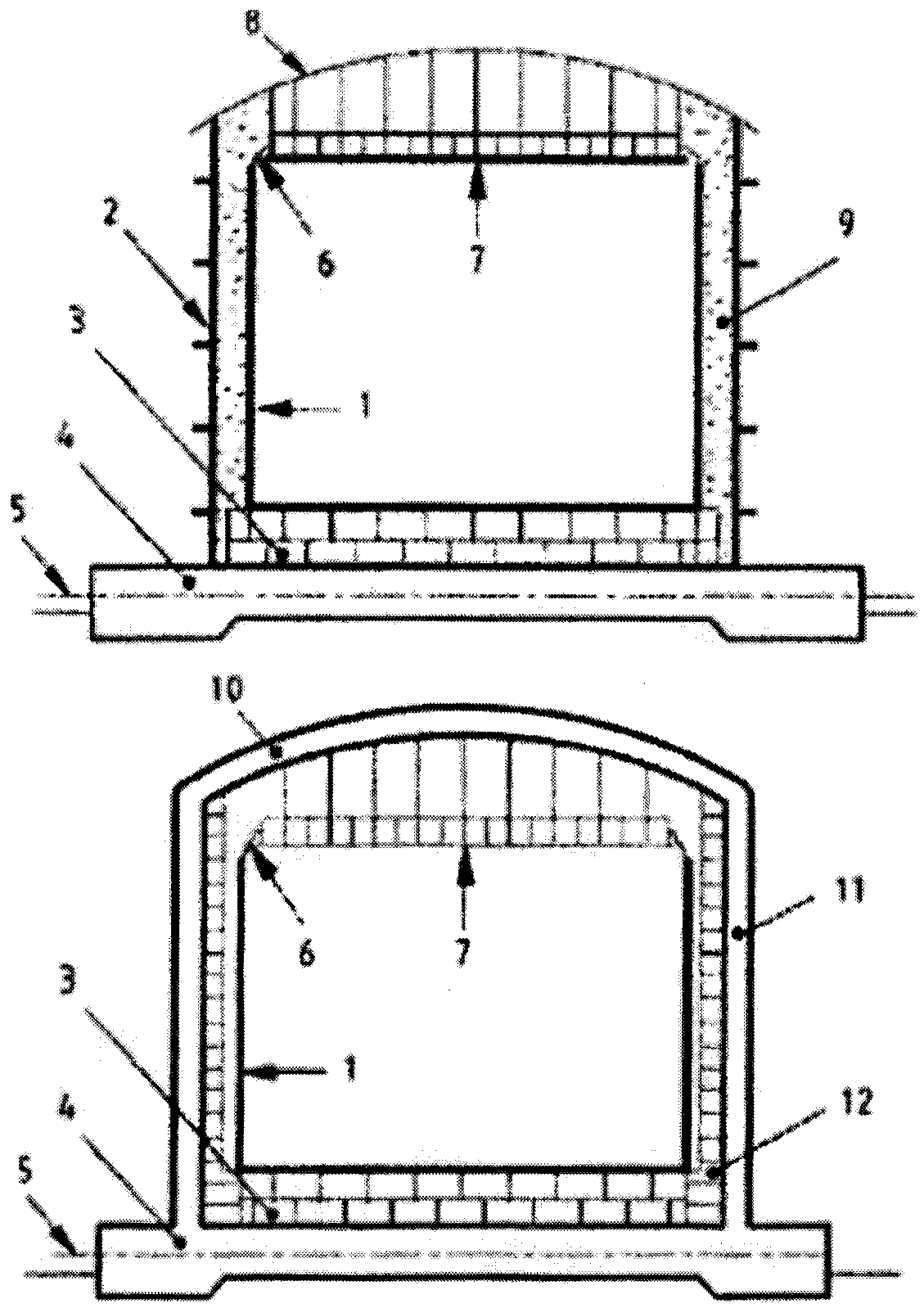

Рисунок 1. Двустенный (двухоболочечный с полной

герметизацией) резервуар

1 - первичный контейнер (стальной); 2 - вторичный контейнер (стальной); 3 - изоляция днища;

4 - фундамент; 5 - система обогрева фундамента; 6 - гибкое изоляционное уплотнение;

7 - подвесное перекрытие (изолированное); 8 - крыша (стальная); 9 - засыпная изоляция;

10 - железобетонная крыша; 11 - внешний резервуар из предварительно напряженного железобетона (вторичный контейнер); 12 - изоляция внутри внешнего резервуара.

Рисунок 2. Мембранный резервуар

1 - первичный контейнер (мембранный); 2 - вторичный контейнер (железобетонный);

3 - изоляция днища; 4 - фундамент; 5 - система обогрева фундамента; 6 - гибкое изоляционное уплотнение; 7 - подвесное перекрытие (изолированное); 8 - железобетонная крыша;

9 - изоляция внутри внешнего резервуара из предварительно напряженного железобетона

Рисунок 3. Мембранный резервуар в корпусе (секция

хранения) ОГТ

1 - первичный контейнер (мембранный); 2 - изоляция днища; 3 - изоляция стен; 4 - изоляция крыши; 5 - система подогрева днища и стен; 6 - вторичный контейнер (железобетон);

7 - балласт; 8 - морское дно
