Таблица 1

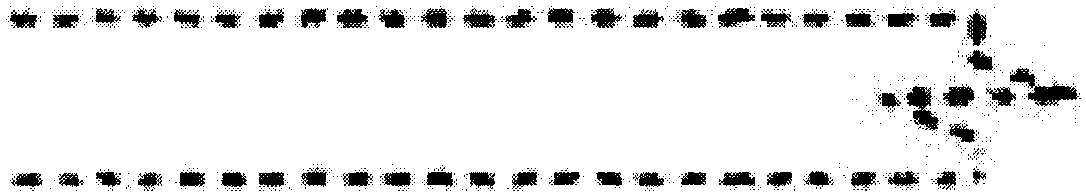

1.1. Схема непосредственного охлаждения, в которой аммиачные испарительные аппараты (устройства) размещаются внутри охлаждаемых камер и помещений либо встраиваются в коммуникации охлаждаемого воздуха или в технологическое холодопотребляющее оборудование.

1.2. Схемы промежуточного охлаждения, в которых тепло от охлаждаемых сред (объектов) к хладагенту переносится в испарителе холодильной установки с помощью хладоносителей. При этом:

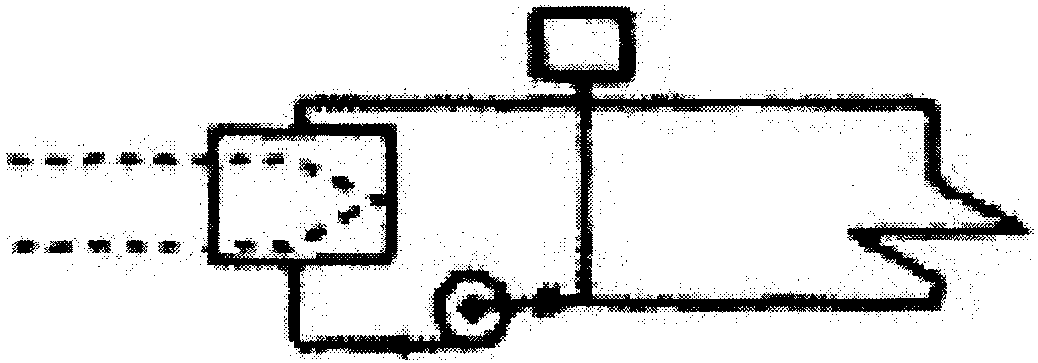

согласно схемам 1.2.1 и 1.2.2 хладоноситель разбрызгивается в воздухе помещения, обеспечивая его охлаждение совместно с охлаждаемым объектом (охлаждение хладоносителя происходит в закрытых испарителях кожухотрубного или пластинчатого типов (1.2.1) или в открытых испарителях трубчатого или панельного типов (1.2.2);

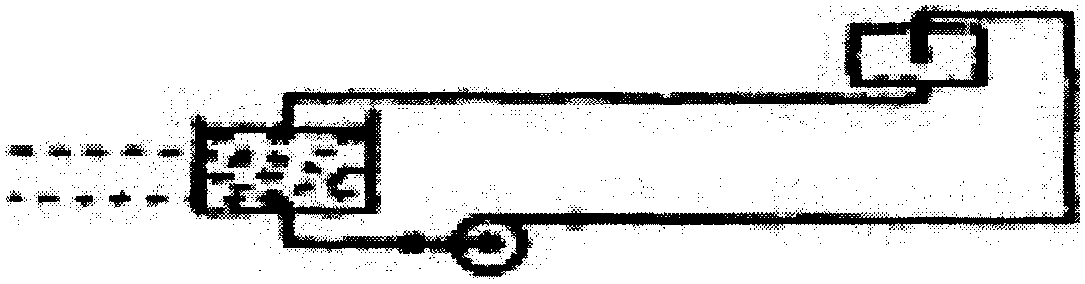

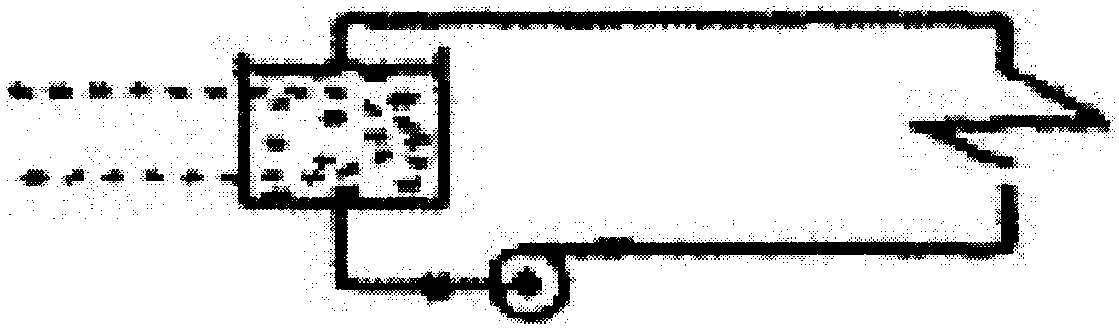

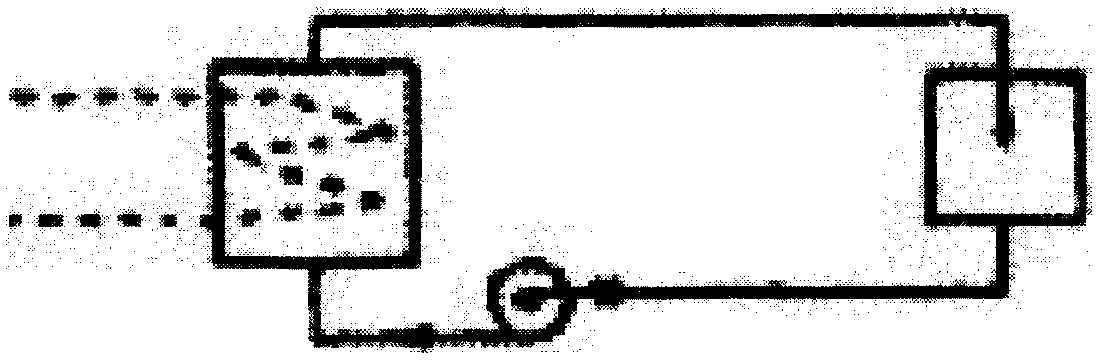

согласно схемам 1.2.3 и 1.2.4 хладоноситель после испарителей закрытого (1.2.3) или открытого (1.2.4) типов подается в теплообменный аппарат охлаждаемого помещения, обеспечивая рекуперативный теплообмен между хладоносителем и охлаждаемым воздухом помещения или охлаждаемым объектом;

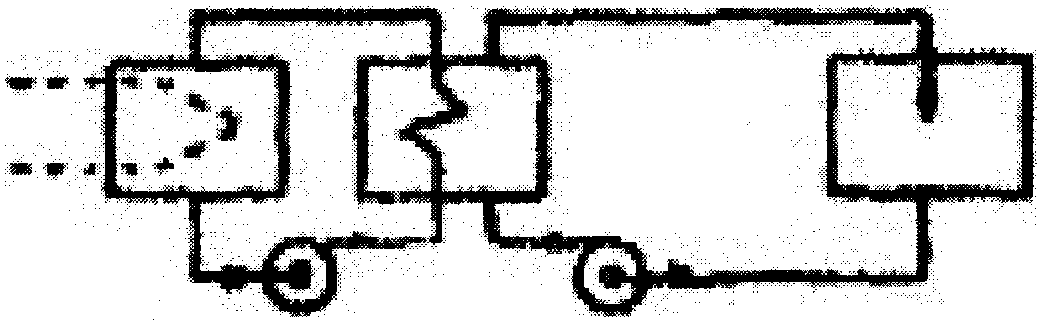

согласно схеме 1.2.5 хладоноситель, охлажденный в предварительно закрытом теплообменном аппарате, разбрызгивается в воздухе охлаждаемого помещения.

2. Здания и помещения, которые обслуживаются аммиачными холодильными установками, подразделяются на пять категорий, основные отличия которых приведены в таблице 2.

3. Холодильное оборудование на холодопотребляющих объектах может быть размещено по одному из следующих вариантов, при условии соблюдения действующих санитарных норм:

Вариант 1 - машинное отделение отсутствует и все оборудование холодильной системы размещено в отдельном помещении.

Вариант 2 - холодильная установка пристроена к зданию или холодильное оборудование размещено на открытой площадке.

Вариант 3 - холодильная установка размещена в отдельно стоящем здании или холодильное оборудование размещено на открытой площадке.
