Срок действия документа ограничен 1 января 2027 года.

Таблица N 2. Основные размеры эскалаторов

Основные размеры эскалаторов

Таблица N 2

Наименование параметра

Буквенное обозначение

Рисунок

Величина

Угол наклона эскалатора, град, не более

00000006.wmz

1

30

Высота транспортирования пассажиров, м

H

1

Расстояние по вертикали от поверхности настила ступени до поверхности поручня, мм

в наклонной части эскалатора

h1

1, 2

800 - 1100

на горизонтальных участках

900 - 1200

Перпендикулярное расстояние между нижним краем плинтуса или штапика и наклонной базой эскалатора, мм, не менее

h2

1

25

Расстояние между входом поручня в устье и полом, мм

h3

1

100 - 250

Расстояние по вертикали от уровня настила ступеней до потолка сооружения или выступающих частей, мм, не менее

h4

1, 4

2300

Высота предохранительного щитка, размещаемого над балюстрадой в местах пересечения пола или местах взаимного пересечения эскалаторов, мм, не менее

h5

1

300

Зазор между нижней кромкой зуба гребенки входной площадки и дном впадины настила ступени, мм

h6

1

2 - 8

Высота выступа настила ступеней, мм, не более

h7

1

10

Линия основания зубьев гребенки

L1

1

Линия пересечения гребенки и поверхности настила ступени

L2

1

Длина горизонтальных участков ступеней в зоне входных площадок, мм, не менее:

при высоте транспортирования пассажиров не более 6 м и при номинальной скорости не более 0,5 м/с

800

при высоте транспортирования пассажиров более 6 м и при номинальной скорости более 0,5 м/с (но не более 0,65 м/с для эскалаторов)

l

1

1200

при высоте транспортирования пассажиров более 6 м и при номинальной скорости более 0,65 м/с

1600

Расстояние по горизонтали между опорами пролетного эскалатора, м

l1

1

Расстояние между крайней точкой, которую достигает поручень, и линией пересечения гребенки L2, измеряемое параллельно поверхности настила ступеней, мм, не менее

l2

1

600

Расстояние от линии пересечения гребенки (от точки L2) до конца горизонтального участка поручня (линии перегиба), мм, не менее

l3

1

300

Расстояние по горизонтали от устья поручня до крайней точки поверхности поручня, мм, не менее

l4

1

300

Глубина ступени, мм, не менее

y1

3

380

Расстояние по вертикали между уровнем настила двух смежных ступеней (высота ступени), мм, не более

x1

3

205

Ширина настила ступени лестничного полотна, мм

z1

2, 3

1000 +/- 10

Расстояние между фартуками, мм, не более

z2

2

z1 + 16

Расстояние по осям поручней, мм, не более

b1

2

z1 + 450

Ширина поручня эскалаторов, мм

b2

2

70 - 100

Расстояние от фартука до щита балюстрады, мм, не более

b3

2

120

Горизонтальная часть плинтуса балюстрады, мм, не более

b4

2

30

Расстояние между поручнем и кромкой карниза балюстрады, мм, не более

b5

2

50

Зазор между поручнем и карнизом балюстрады, мм, не более

по всей трассе, кроме нижнего криволинейного участка

b6

2

5

на нижнем криволинейном участке

7

по всей трассе

b6' + b6"

8

Ширина впадины настила ступени, мм

b7

1

5 - 7

Ширина выступа настила ступени, мм

b8

1

2,5 - 5

Расстояние по горизонтали между наружным краем поручня и несплошным препятствием, мм, не менее

b9

4

400

Расстояние от края поручня до препятствия (стены, обшивки тоннеля), мм, не менее

b10

4

80

Расстояние между краями поручней смежных эскалаторов, мм, не менее

b11

4

160

Перпендикулярное расстояние между нижним краем поручня и карнизом балюстрады, мм, не менее

b12

2

25

Зазор между ступенями, мм, не более

при установке

00000007.wmz

1

6

при эксплуатации

10

Зазор между ступенью и фартуком

с одной стороны

при установке

00000008.wmz

2

6

при эксплуатации

10

балюстрады,

мм,

не более

в сумме

при установке

z2 - z1

2

10

при эксплуатации

16

Зазор между поручнем и кромкой отверстия в устье поручня, мм, не более

00000009.wmz

2

5

Угол наклона зуба гребенки входной площадки, град, не более

b

1

35

Угол наклона плинтуса балюстрады, град, не менее

g

2

25


Рисунок 1 - Эскалатор (основные размеры)

1 - наклонная база; 2 - горизонтальная нижняя база;

3 - горизонтальная верхняя база; 4 - вертикальная нижняя

база; 5 - вертикальная верхняя база



Рисунок 2 - Эскалатор (вид в разрезе), основные размеры

1 - фартук; 2a - внутренний плинтус; 2b - наружный плинтус;

3 - внутренний щит; 4 - наружный щит; 5 - карниз балюстрады

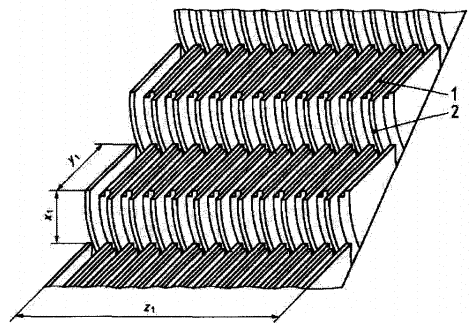

Рисунок 3 - Ступени (основные размеры)

1 - настил ступеней, 2 - подступенок


Рисунок 4 - Расстояния между элементами

конструкции здания и эскалатором

1 - несплошное препятствие; 2 - стена.

33. Основные нагрузки, используемые при расчете и испытаниях эскалаторов и его элементов, должны соответствовать параметрам, приведенным в таблице N 3.
