Типовые конструкции заземлителей и значения их сопротивления растеканию тока промышленной частоты
Типовые конструкции заземлителей и значения их
сопротивления растеканию тока промышленной частоты
|
Рисунки
|
Тип
|
Материал
|
Значение сопротивления (Ом) растеканию тока промышленной частоты при различных электрических удельных сопротивлениях грунта, Ом·м
|
|
50
|
100
|
500
|
1000
|
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
|
|
Вертикальный стержневой
|
Сталь угловая 40 x 40 x 4 мм
|
|
|
|
|
|
l = 2 м
|
19
|
38
|
190
|
380
|
|
l = 3 м
|
14
|
28
|
140
|
280
|
|
Сталь круглая диаметром 10 - 20 мм:
|
|
|
|
|
|
l = 2 м
|
24
|
48
|
240
|
480
|
|
l = 3 м
|
17
|
34
|
170
|
340
|
|
l = 5 м
|
14
|
28
|
140
|
280
|
|
|
Горизонтальный полосовой
|
Сталь полосовая 4 x 40 мм
|
|
|
|
|
|
l = 2 м
|
22
|
44
|
220
|
440
|
|
l = 5 м
|
12
|
24
|
120
|
240
|
|
l = 10 м
|
7
|
14
|
70
|
140
|
|
l = 20 м
|
4
|
8
|
40
|
80
|
|
l = 30 м
|
3,2
|
6,5
|
35
|
70
|
|
|
Горизонтальный полосовой с вводом тока в середину
|
Сталь полосовая 4 x 40 мм
|
|
|
|
|
|
l = 5 м
|
9,5
|
19
|
95
|
190
|
|
l = 10 м
|
5,85
|
12
|
60
|
120
|
|
l = 12 м
|
5,4
|
11
|
54
|
110
|
|
l = 24 м
|
3,1
|
6,2
|
31
|
62
|
|
l = 32 м
|
Не применяется
|
Не применяется
|
24
|
48
|
|
l = 40 м
|
Не применяется
|
Не применяется
|
20
|
40
|
|
|
Горизонтальный трехлучевой
|
Сталь полосовая 4 x 40 мм
|
|
|
|
|
|
l = 6 м
|
4,6
|
9
|
45
|
90
|
|
l = 12 м
|
2,6
|
5,2
|
26
|
50
|
|
l = 16 м
|
2
|
4
|
20
|
40
|
|
l = 20 м
|
1,7
|
3,4
|
17
|
34
|
|
l = 32 м
|
Не применяется
|
Не применяется
|
14
|
28
|
|
l = 40 м
|
Не применяется
|
Не применяется
|
12
|
24
|
|
|
Комбинированный двухстержневой
|
Сталь угловая 40 x 40 мм, сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
C = 3 м; l = 2,5 м
|
7
|
14
|
70
|
140
|
|
C = 3 м; l = 3 м
|
6
|
12
|
60
|
120
|
|
C = 6 м; l = 2,5 м
|
5,5
|
11
|
55
|
110
|
|
C = 6 м; l = 3 м
|
4,5
|
9,1
|
45
|
90
|
|
Сталь круглая диаметром 10 - 20 мм, сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
C = 3 м; l = 2,5 м
|
7,5
|
15
|
75
|
150
|
|
C = 3 м; l = 3 м
|
6,8
|
14
|
70
|
140
|
|
C = 5 м; l = 2,5 м
|
6
|
12
|
60
|
120
|
|
C = 5 м; l = 3 м
|
5,5
|
11
|
55
|
110
|
|
C = 3 м; l = 5 м
|
5,5
|
11
|
55
|
110
|
|
C = 5 м; l = 5 м
|
4
|
8
|
40
|
80
|
|
|
Комбинированный трехстержневой
|
Сталь угловая 40 x 40 x 4 мм,
Сталь полосовая 4 x 40 м:
|
|
|
|
|
|
C = 3 м; l = 2,5 м
|
4
|
8
|
40
|
80
|
|
C = 6 м; l = 2,5 м
|
3
|
6
|
30
|
60
|
|
C = 7 м; l = 3 м
|
2,7
|
5,4
|
27
|
55
|
|
Сталь круглая диаметром 10 - 20 мм, сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
C = 2,5 м; l = 2,5 м
|
4,8
|
9,7
|
50
|
100
|
|
C = 2,5 м; l = 2 м
|
4,4
|
8,9
|
45
|
90
|
|
C = 5 м; l = 2,5 м
|
3,5
|
7,1
|
36
|
70
|
|
C = 5 м; l = 3 м
|
3,3
|
6,6
|
33
|
65
|
|
C = 6 м; l = 5 м
|
2,7
|
5,4
|
27
|
55
|
|
|

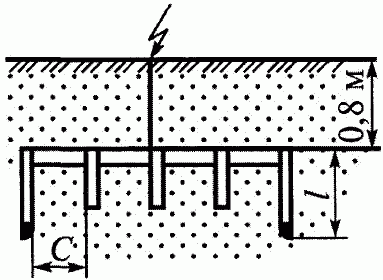

Комбинированный пятистержневой
|
Сталь угловая 40 x 40 x 4 мм; Сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
C = 5 м; l = 2 м
|
2,2
|
4,4
|
22
|
44
|
|
C = 5 м; l = 3 м
|
1,9
|
3,8
|
19
|
38
|
|
C = 7,5 м; l = 2 м
|
1,8
|
3,7
|
18,5
|
37
|
|
C = 7,5 м; l = 3 м
|
1,6
|
3,2
|
16
|
32
|
|
Сталь круглая диаметром 10 - 20 мм, сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
C = 5 м; l = 2 м
|
2,4
|
4,8
|
24
|
48
|
|
C = 5 м; l = 3 м
|
2
|
4,1
|
20,5
|
41
|
|
C = 7,5 м; l = 2 м
|
2
|
4
|
20
|
40
|
|
C = 7,5 м; l = 3 м
|
1,7
|
3,5
|
17,5
|
35
|
|
C = 5 м; l = 5 м
|
1,9
|
3,8
|
19
|
38
|
|
C = 7,5 м; l = 5 м
|
1,6
|
3,2
|
16
|
32
|
|
|
Комбинированный четырехстрежневой
|
Сталь угловая 40 x 40 x 4 мм, сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
C = 6 м; l = 3 м
|
2,1
|
4,3
|
21,5
|
43
|
|
|
Горизонтальный с вводом тока в центре
|
Сталь полосовая 4 x 40 мм:
|
|
|
|
|
|
D = 4 м
|
4,5
|
9
|
45
|
90
|
|
D = 6 м
|
3,3
|
6
|
33
|
66
|
|
D = 8 м
|
2,65
|
5,3
|
26,5
|
53
|
|
D = 10 м
|
2,2
|
4,4
|
22
|
44
|
|
D = 12 м
|
1,9
|
3,8
|
19
|
38
|
