Прогноз удароопасности угольных пластов по выходу буровой мелочи

66. Для проведения прогноза удароопасности по выходу буровой мелочи скважины бурятся диаметром 42 - 44 мм.

Определение выхода буровой мелочи приведено в главе XX Инструкции.

Категории "опасно" или "неопасно" участков каменноугольных пластов по выходу буровой мелочи определяются по номограмме, приведенной на рисунке 4, и (или) по формулам (15) - (18).

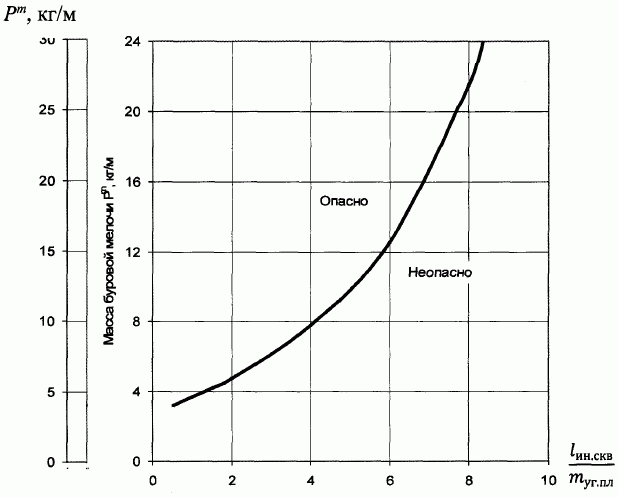

Рис. 4. Номограмма для установления категории "опасно"

или "неопасно" участков каменноугольных пластов по выходу

буровой мелочи: l_ин.скв - расстояние от устья скважины

(при вскрытии пласта - расстояние от места захода скважины

в угольный пласт) до конца интервала, на котором определяли

объем или массу буровой мелочи, м; m_уг.пл - мощность

угольного пласта, м; P^V - объем буровой мелочи с 1 м

скважины, л/м; P^m - масса буровой мелочи с 1 м

скважины, кг/м.

К категории "опасно" относятся участки каменноугольных пластов, на которых выход буровой мелочи, определенный на одном из интервалов бурения скважины, удовлетворяет одному из следующих условий:

P^m >= 10,8(l_ин.скв / m_уг.пл) / (12,6 - l_ин.скв / m_уг.пл) +

+ 2,74; (15)

P^V >= 13,5(l_ин.скв / m_уг.пл) / (12,6 - l_ин.скв / m_уг.пл) +

+ 3,43. (16)

К категории "неопасно" относятся участки каменноугольных пластов, на которых выход буровой мелочи, определенный на всех интервалах бурения скважины, удовлетворяет одному из следующих условий:

P^m < 10,8(l_ин.скв / m_уг.пл) / (12,6 - l_ин.скв / m_уг.пл) +

+ 2,74; (17)

P^V < 13,5(l_ин.скв / m_уг.пл) / (12,6 - l_ин.скв / m_уг.пл) +

+ 3,43. (18)

Категории "опасно" или "неопасно" участков антрацитовых угольных пластов по выходу буровой мелочи определяются по номограмме, приведенной на рисунке 5, и (или) по формулам (19) и (20).

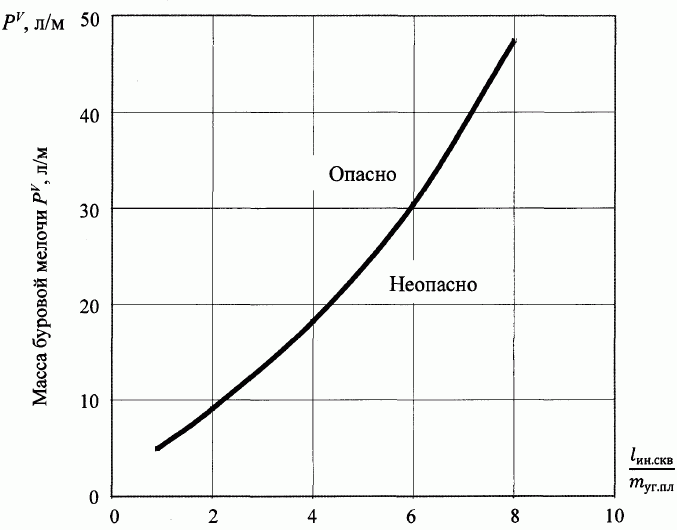

Рис. 5. Номограмма для установления категории "опасно"

или "неопасно" участков антрацитовых угольных пластов

по выходу буровой мелочи.

К категории "опасно" относятся участки антрацитовых пластов, на которых выход буровой мелочи, определенный на одном из интервалов бурения скважины, удовлетворяет одному из следующих условий:

P^V >= 58(l_ин.скв / m_уг.пл) / (18,2 - l_ин.скв / m_уг.пл) +

+ 1,90. (19)

К категории "неопасно" относятся участки каменноугольных пластов, на которых выход буровой мелочи, определенный на всех интервалах бурения скважины, удовлетворяет следующему условию:

P^V < 58(l_ин.скв / m_уг.пл) / (18,2 - l_ин.скв / m_уг.пл) +

+ 1,90. (20)

В случае, когда мощность вынимаемого слоя угольного пласта m_{вын.уг.пл}, м, меньше мощности угольного пласта m_уг.пл, м, для установления по номограммам, приведенным на рисунках 4 и 5, категории "опасно" или "неопасно" вместо m_пл применяется m_{вын.уг.пл}.

В случаях, когда при нанесении на номограммы значений P^V или P^m, определенных при бурении скважин, данные значения находятся на линии, разграничивающей категории "опасно" и "неопасно", или выше ее, участок угольного пласта, на котором бурили скважины, относится к категории "опасно".

Скважины для прогноза удароопасности по выходу буровой мелочи бурятся по наиболее прочной пачке угля длиной

l_скв > n + b, м, (21)

где: n - ширина защитной зоны в краевой части угольного пласта, м;

b - подвигание забоя за цикл, м.

Номограмма для определения ширины защитной зоны в краевой части угольного пласта приведена на рисунке 6.

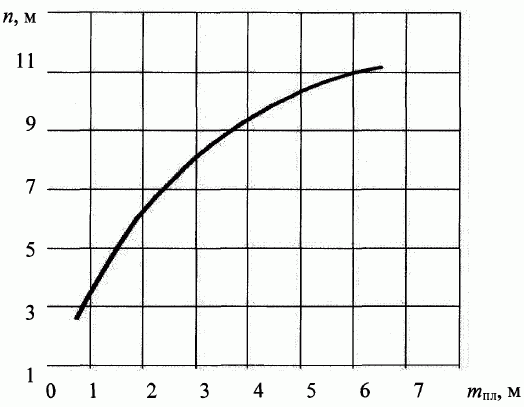

Рис. 6. Номограмма для определения ширины защитной зоны

в краевой части угольного пласта.

При определении ширины защитной зоны для угольных пластов мощностью более 5 м мощность угольного пласта или его вынимаемого слоя принимается равной высоте горной выработки.

Наиболее прочная пачка угля определяется методом, изложенным в пунктах 197 - 200 главы XXI Инструкции.

Участок угольного пласта относится к категории "опасно" при невозможности пробурить скважину на длину l_скв > n + b по ходу движения забоя и на длину более n в борт выработки при появлении сейсмоакустических импульсов, сопровождающихся зажатием бурового инструмента.

В случаях, когда при бурении скважины установлена категория "опасно", ее бурение прекращается.

67. Результаты измерений выхода буровой мелочи вносятся в журнал регистрации результатов прогноза удароопасности участков угольного пласта и контроля эффективности мер по предотвращению горных ударов по выходу буровой мелочи при бурении скважин (рекомендуемый образец приведен в приложении N 8 к Инструкции).

Начальник участка аэрологической безопасности ознакамливается с данными, внесенными в журнал, один раз в сутки.
