Таблица 13.1. Размеры образцов для испытания сварных соединений на сплющивание

Таблица 13.1

РАЗМЕРЫ ОБРАЗЦОВ

ДЛЯ ИСПЫТАНИЯ СВАРНЫХ СОЕДИНЕНИЙ НА СПЛЮЩИВАНИЕ

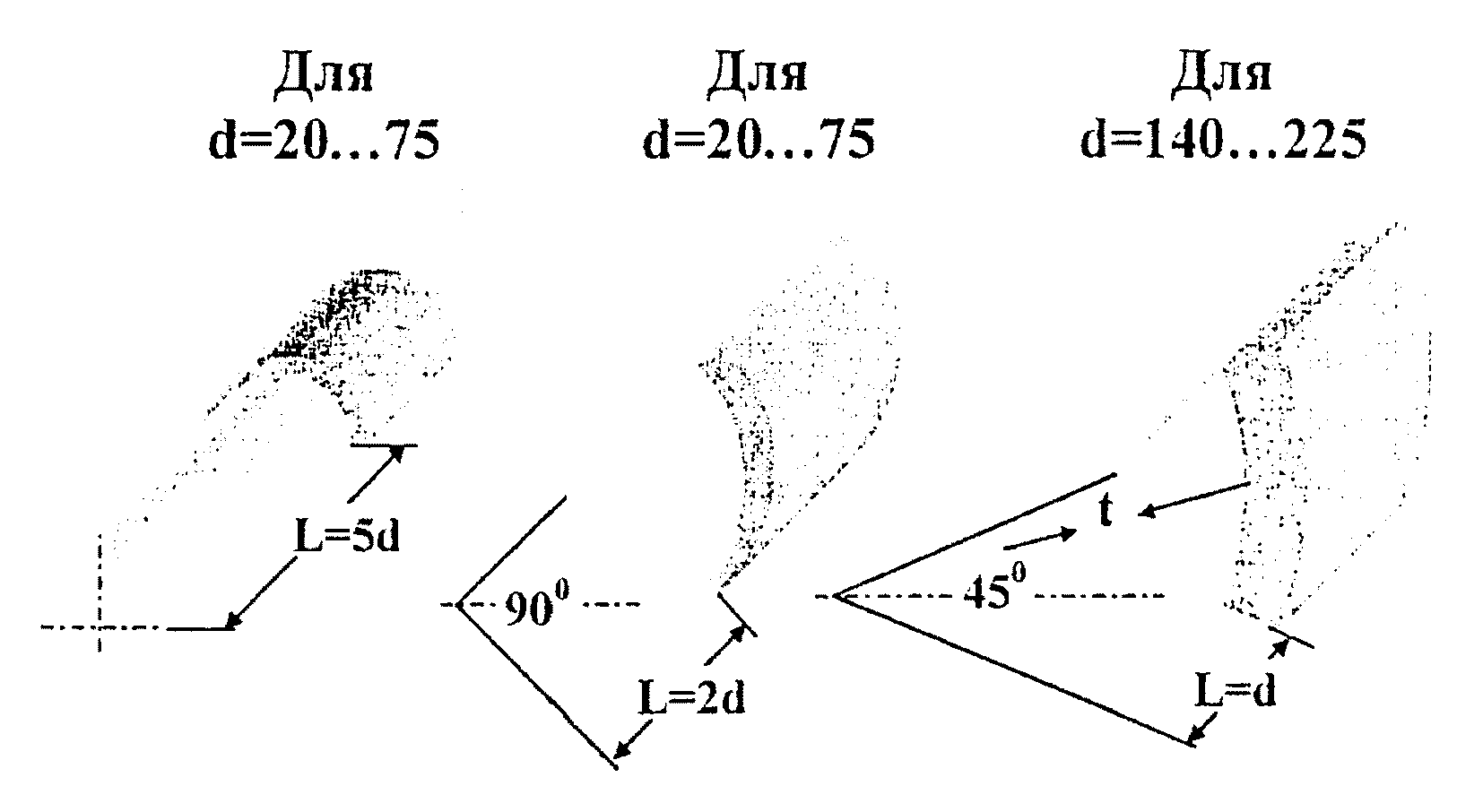

Рис. 13.1. Общий вид образцов - сегментов.

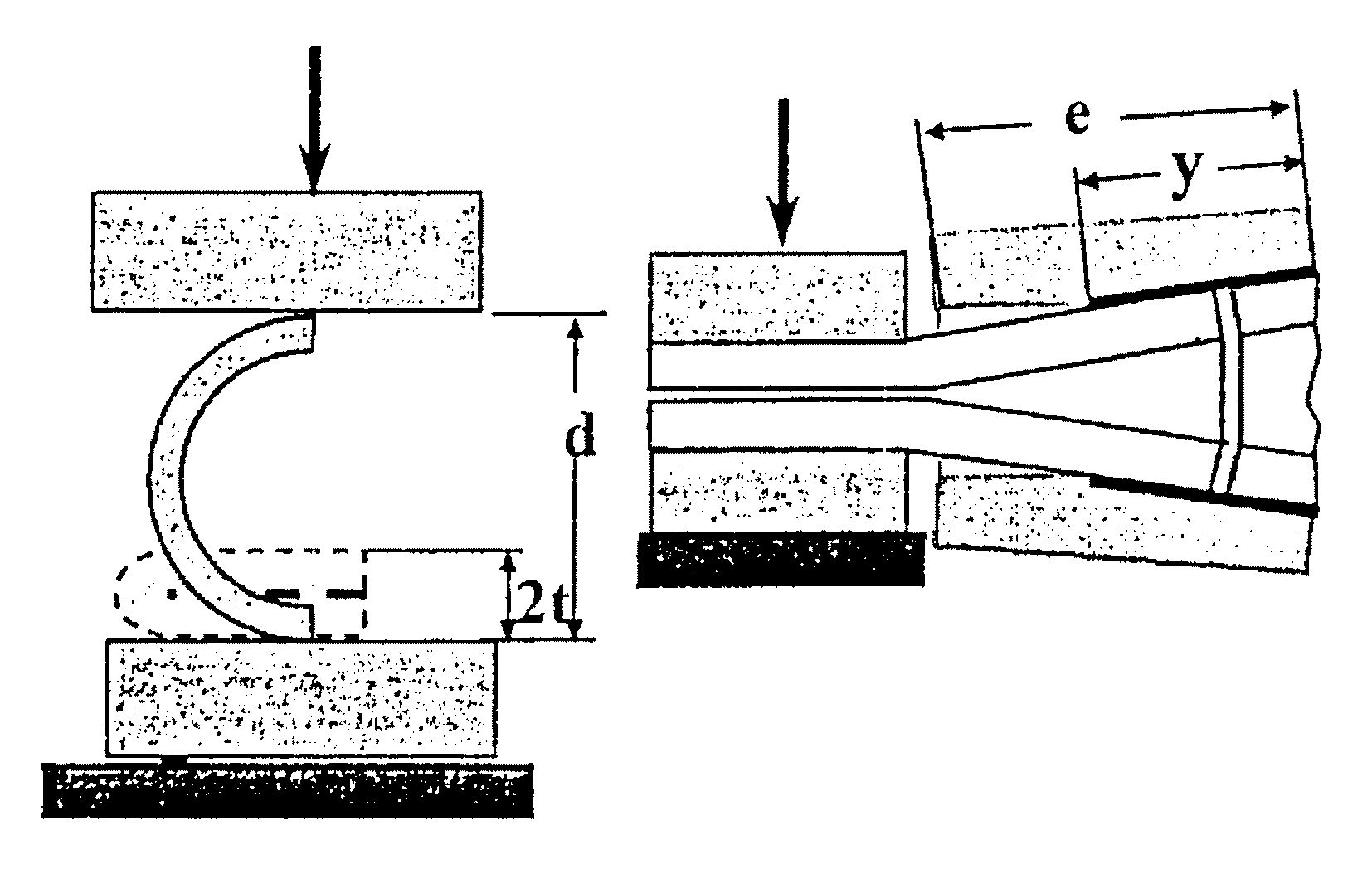

Рис. 13.2. Схема испытания на сплющивание.

2. Для испытаний применяют механизированный пресс, обеспечивающий сближение плит со скоростью (100 +/- 10) мм/мин.; допускается использование пресса со скоростью сближения плит (20 +/- 2) мм/мин.

Допускается проведение испытаний с использованием обжимных плит без округления кромок. В этом случае в начале испытания расстояние от торца соединительной детали до торца губок должно быть (20 +/- 3) мм.

3. После снятия нагрузки образец извлекают из пресса и визуально осматривают, определяя наличие отрыва трубы от муфты или соединительной детали.

4. Стойкость сварного шва к сплющиванию характеризуется процентом отрыва Сс (%), который является отношением длины сварного шва, не подвергнувшейся отрыву, к полной длине сварного шва в пределах одной трубы

где у - длина шва, не подверженная отрыву;

е - длина зоны сварки (длина шва) в пределах одной трубы, определяемая по расстоянию между крайними витками спирали закладного нагревательного элемента.

5. Результаты испытаний считают положительными, если на всех испытанных образцах отрыв не наблюдался или если Сс составляет не менее 40%.

6. Сварные соединения труб и седловых отводов с закладными нагревателями подвергают испытаниям на отрыв.

Испытательная машина должна быть снабжена оснасткой, обеспечивающей приложение нагрузки по одной из двух схем испытания, приведенных на рис. 13.3. Длина полиэтиленовой трубы контрольного сварного соединения принимается равной длине седелки.

Внутрь полиэтиленового патрубка испытываемого образца для передачи усилия вводят металлический сердечник, наружный диаметр которого D определяется по табл. 13.2 в зависимости от наружного диаметра трубы d и стандартного размерного отношения SDR.

Сварной узел подвергают испытанию целиком и нагружают до полного отделения седлового отвода от трубы.
