Приложение 4. Форма карты технологического процесса сварки полимерных труб встык нагретым инструментом

Наименование изделия - контрольное Характеристика труб (деталей)

------------ - завод изготовитель ________

сварное соединение - марка материала -

--------------------- полиэтилен ПЭ80

Способ сварки - НИ ---------------

-- - дата выпуска ______________

НД - СП 42 - 101-96; СП 42 - 105-99 - номер сертификата _________

------------------------------ - диаметр трубы - 110 мм

Вид соединения - стыковое ------

-------- - толщина стенки, (SDR) -

Сварочное оборудование - ССР 10 мм; (11)

--- -----------

Ф.И.О. сварщика ___________________ Клеймо сварщика _____________

┌────────────────────────────────────────────────────────────────┐

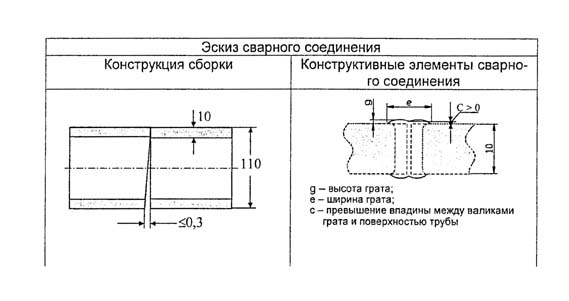

│ Эскиз сварного соединения │

├───────────────────────────────┬────────────────────────────────┤

│ Конструкция сборки │ Конструктивные элементы │

│ │ сварного соединения │

├───────────────────────────────┼────────────────────────────────┤

│ рисунок │ рисунок │

│ │ │

└───────────────────────────────┴────────────────────────────────┘
