3.6. Измерение давления, развиваемого вентилятором

3.6.1. Для проверки паспортного значения давления, развиваемого вентилятором, следует измерить полное и статическое давления в воздуховодах до и после вентилятора в соответствии с рисунком 5, где указаны схемы присоединения пневмометрической трубки к микроманометру при измерении этих давлений. Полное давление воспринимается приемным отверстием пневмометрической трубки, ориентированным навстречу воздушному потоку. Статическое давление воспринимается щелевыми или круглыми отверстиями, расположенными на цилиндрической поверхности пневмометрической трубки.

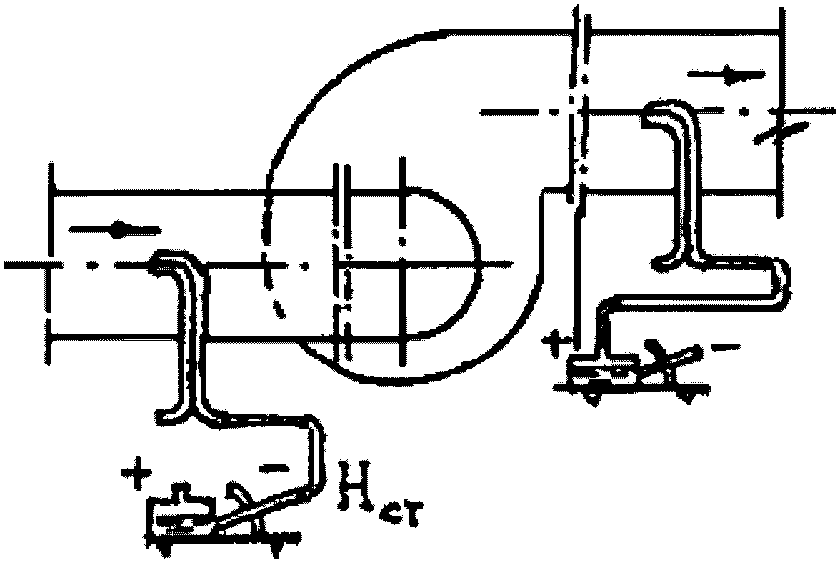

а) при измерении статического давления

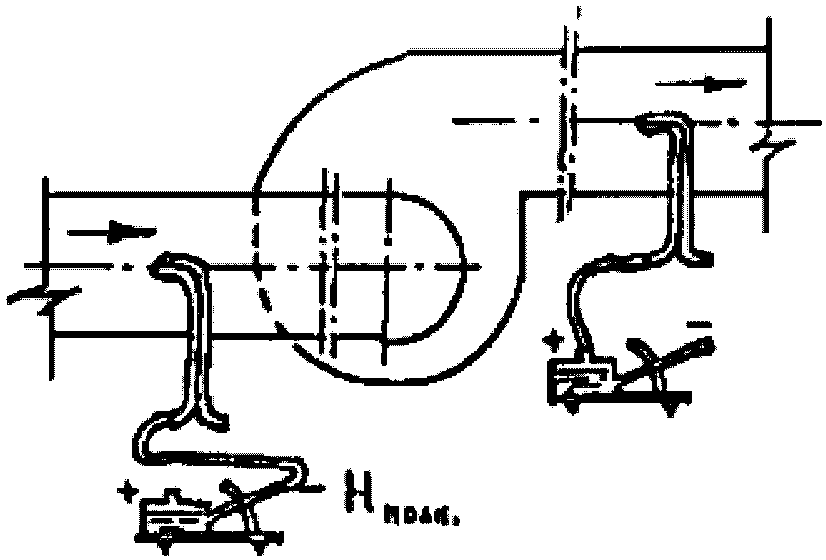

б) при измерении полного давления

Рис. 5 (а, б). Схемы присоединения

пневмометрической трубки к микроманометру при определении

напора, развиваемого вентилятором

Место измерений и давлений следует выбирать на прямых участках воздуховодов до вентилятора на расстоянии одного диаметра, после вентилятора - не менее 5 диаметров от нагнетательного отверстия. Измерения следует проводить в соответствии с рекомендациями пункта 3.4.8. Методика измерений и получения численных усредненных значений полного и статического давлений аналогична измерению динамического давления по формулам (3.8) и (3.9).

3.6.2. Развиваемый вентилятором напор складывается из суммы полных давлений до и после вентилятора:

Для контроля правильности измерения полного давления следует в каждом измерительном сечении проверять численное равенство:

Полученную величину давления, развиваемого вентилятором, приводят к стандартным условиям по формуле аналогичной формуле (2.5):

для удобства сопоставления с каталожными данными вентилятора.
