СИМВОЛЫ

ДЛЯ ОТОБРАЖЕНИЯ ТАКТИЧЕСКОЙ ОБСТАНОВКИ НА СХЕМЕ ТУШЕНИЯ

ЛЕСНОГО ПОЖАРА

1.

Руководитель тушения лесного пожара, его место постоянного пребывания (красный) <1>

2.

Руководитель тушения крупного лесного пожара, его место постоянного пребывания или расположения его штаба (красный) <1>

3.

Оперативный штаб лесничества, его место расположения (красный)

4.

Руководитель лесопожарного подразделения лесопожарной организации на пожаре (красный), номер или буквенное обозначение подразделения (красный)

5.

Руководитель тушения сектора крупного лесного пожара (красный), номер или буквенное обозначение сектора тушения (красный)

6.

Секторы, разграничительная линия (красная)

7.

Участок, его границы (красный), подпись - номер участка (черный)

8.

Пункт диспетчерского управления, его место расположения (красный)

9.

Границы территорий, обладающих высокой пожарной опасностью и сложностью при тушении пожара (гари, шелкопрядники, ветровалы) (символ - коричневый, буквенная подпись - коричневый)

10.

Группа (команда) наземных сил на местности, которая использует методы и способы тушения с применением ручных средств (красный)

11.

Группа (команда) авиационных сил на местности, которая использует методы и способы тушения с применением ручных средств (красный)

12.

Автонасос пожарный (красный)

13.

Автоцистерна пожарная (красный)

14.

Автомобиль рукавный пожарный (красный)

15.

Автомобиль технической службы (красный)

16.

Станция автонасосная пожарная (красный)

17.

Пожарный танк (красный)

18.

Лесной пожарный танк с отвалом или клином (красный)

19.

Автомобиль штабной пожарный (красный)

20.

Прицеп пожарный (красный)

21.

Катер пожарный (красный)

22.

Поезд пожарный (красный), планируемое время работы

23.

Трактор лесопожарный колесный (красный)

24.

Трактор лесопожарный гусеничный (красный)

25.

Бульдозер лесопожарный (красный)

26.

Автомобиль с указанием грузоподъемности и назначения (черный) малой грузоподъемности, средней, большой, санитарный (со знаком красного цвета)

27.

Колесные инженерные и специальные машины: Э - экскаватор, Г - грейдер, К - кран, компрессор, ПЭС - передвижная электростанция, БЗ - бензозаправщик, С - самосвал (черный)

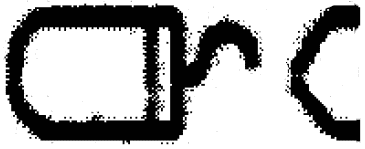

28.

Гусеничные инженерные и специальные машины: Б - бульдозер, ИМР - инженерная машина разграждения, БАТ - путепрокладчик, К - кран, Э - экскаватор (черный)

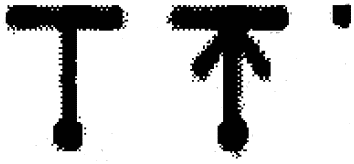

29.

Тягачи: автомобильный, гусеничный (черный)

30.

Самолет пожарный (красный) <2> (общее обозначение), противопожарный самолет-танкер амфибийного типа, противопожарный самолет-танкер

31.

Вертолет пожарный (красный) (общее обозначение), с водосливным устройством, транспортный <2>

32.

Посадочная площадка для вертолета временная

33.

Посадочная площадка для вертолета постоянная

34.

Рукав пожарный (черный)

35.

Разветвление рукавное двухходовое, трехходовое, четырехходовое (черный)

36.

Ствол пожарный ручной (общее обозначение)

37.

Рукав всасывающий (черный)

38.

Водосборник рукавный (черный)

39.

Мотопомпа пожарная переносная (красный)

40.

Мотопомпа пожарная прицепная (красный)

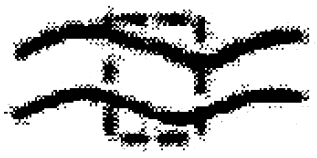

41.

Брод (красный)

42.

Рубеж, на котором необходимо остановить продвижение пожара (красный)

43.

Естественный рубеж, который может использоваться в качестве резервного рубежа (коричневый)

44.

Отжиг (красный), стрелкой направление проведения отжига

45.

Минерализованная полоса имеющаяся (черный)

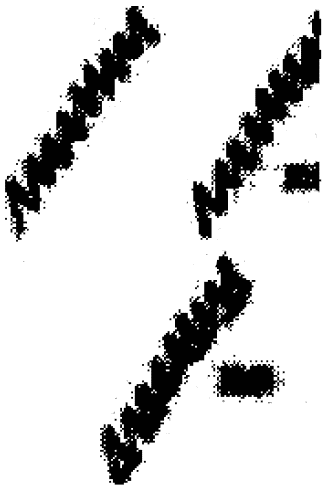

46.

Планируемая минерализованная полоса (красный) без указания времени (даты) исполнения, с указанием времени (даты) исполнения, законченная полоса с указанием длины завершенного участка и времени исполнения (черный)

47.

Планируемая минерализованная полоса при помощи бульдозеров (красный)

48.

Планируемая минерализованная полоса при помощи взрывчатых материалов (красный)

49.

Решающее направление действия сил и средств пожаротушения (черный)

50.

Планируемое направление действий подразделений лесопожарных формирований и пожарной охраны, а также средств пожаротушения (красный) <2>

51.

Положение сил на местности в ходе тушения к определенному моменту времени (красный); для планируемых мероприятий знак и подпись красным цветом, для выполненных мероприятий знак и подпись черным цветом

52.

Подразделение, ведущее работу на местности, его тип: группа (бригада), команда, отряд (красный)

53.

Подразделение, ведущее работу на местности, его вид: подразделение авиапожарной службы, подразделение лесопожарной станции (механизированного отряда), подразделение пожарной охраны (аварийно-спасательное подразделение, участвующее в тушении лесного пожара) (красный)

54.

Подразделение, ведущее работу на местности с указанием типа и вида, количества сил и средств пожаротушения, имени руководителя подразделения (красный, подписи - черный)

55.

Место высадки авиапожарных групп (красный)

56.

Район планируемой высадки авиапожарных групп с указанием количества и времени (красный)

57.

Место расположения наземных сил пожаротушения, базовый лагерь (красный)

58.

Дорога противопожарного назначения

59.

Вышка наблюдательная

60.

Вышка наблюдательная с аппаратурой наблюдения

61.

Наблюдательный пост на лесном пожаре

62.

Место применения беспилотного летательного аппарата (красный) <3>

63.

Пожарный водоем (синий)

64.

Пожарный резервуар мобильный с указанием вместимости в куб. м (синий)

65.

Место забора воды для вертолетов (синий)

66.

Место забора воды для самолетов-амфибий (синий)

67.

Место расположения подразделений добровольной пожарной охраны (черный)

68.

Место расположения подразделений государственной пожарной охраны (черный)

69.

Место забора воды (синий)

70.

Участок береговой полосы, где возможен забор воды пожарными машинами (40 - протяженность, цвет красный, обозначение черный, контур водоема синий)

71.

Пути подъезда техники по бездорожью для автомобилей и гусеничной техники, только для гусеничной техники (коричневый)

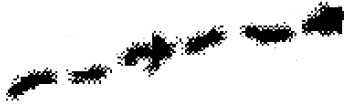

72.

Пеший путь подхода (коричневый)

73.

Авиаотделение (черный)

74.

Авиаотделение с парашютистами-пожарными и десантниками-пожарными (черный)

75.

Авиаотделение с парашютистами-пожарными (черный)

76.

Лесопожарная станция 1-го типа (черный)

77.

Лесопожарная станция 2-го типа (черный)

78.

Лесопожарная станция 3-го типа (черный)

79.

Пункт сосредоточения противопожарного имущества (черный)

80.

Пост медицинской помощи (красный)

81.

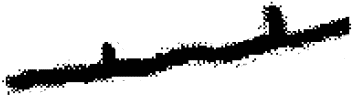

Противопожарный разрыв (черный)

82.

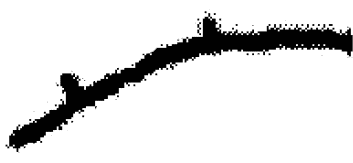

Противопожарный барьер из лиственных пород (черный)

83.

Место проведения профилактического выжигания (коричневый)

84.

Зона действия подразделений лесопожарной станции (коричневый)

85.

Зона действия подразделений авиаотделения (синий)

86.

Лесной пожар с контуром распространения на местности (красный)

87.

Почвенный (торфяной) пожар с контуром (красный)

88.

Отдельный природный (лесной) пожар на местности и направление его распространения (красный)

89.

Основное направление распространения пожара (красный)

90.

Направление развития кромки пожара (красный)

91.

Прогнозируемый контур распространения пожара (желтый)

92.

Ветер и его направление (на схеме указывается в левом верхнем углу (черный)

93.

Метеостанция постоянная (черный), метеопост временный (красным)

94.

Квартальная сеть (зеленым), номер квартала (выдела), площадь (зеленым)

95.

Лесничество (зеленый) <4>

96.

Участковое лесничество (зеленый) <4>

97.

Лесной кордон (зеленый) <4>

98.

Пункт обеспечения: Г - горюче-смазочными материалами, П - питанием, Т - технической помощи, с красным крестом - медицинским обеспечением (знак - красный, буква - черный)

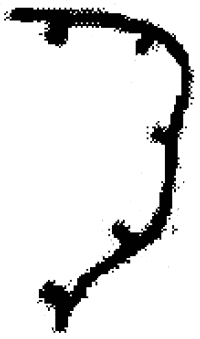

99.

Локализованная часть кромки лесного пожара (красный)

100.

Границы территории, на которой осуществляются действия по тушению лесного пожара (желтым) <5>
