3.1. Шахта лифта должна быть отделена от примыкающих к ней площадок и лестниц, на которых могут находиться люди или оборудование:
а) стенами, полом и перекрытием, или
б) расстоянием, достаточным для обеспечения безопасности.
3.2. Кабина, противовес лифта и уравновешивающее устройство кабины должны находиться в одной шахте.
3.3. Полностью огражденная шахта
В ограждении шахты лифта допускаются следующие отверстия и проемы:
а) проемы дверей шахты лифта на этажных площадках;
б) проемы дверей для обслуживания оборудования и аварийных дверей, а также отверстия для смотровых люков;
в) выпускные отверстия для удаления газов и дыма в случае пожара;
д) отверстия, необходимые для работы лифта и расположенные между шахтой лифта и машинным или блочным помещением.
3.4. Частично огражденная шахта и шахта, имеющая частично не сплошное (сетчатое и т.п.) ограждение.
Высота сплошного ограждения (рис. 1) в местах, доступных для людей, должна быть:
1) не менее 3,5 м со стороны двери шахты лифта на этажной площадке;
2) не менее 2,5 м с других сторон, если расстояние до движущихся частей лифта не превышает 0,5 м.
Если расстояние до движущихся частей лифта превышает 0,5 м, то величину 2,5 м можно последовательно уменьшать до высоты не менее 1,1 м на расстоянии в 2,0 м (рис. 2).
Расстояние между ограждением и краем межэтажных перекрытий, ступеней и площадок должно быть не более 0,15 м.

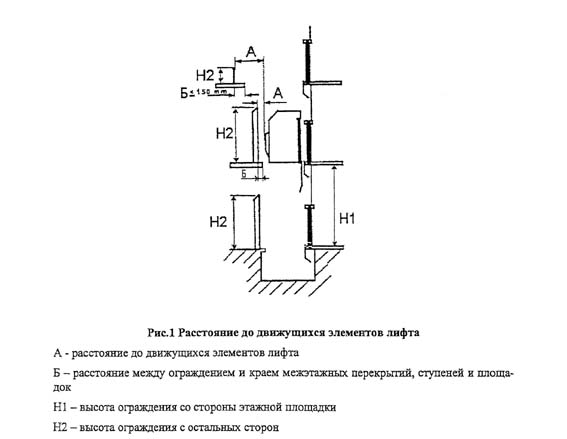

Рис. 1. Расстояние до движущихся элементов лифта
См. данный графический объект.
M / \
├───────┬───────┬───────┬───────┬────────────
│Minimum│ │ │ │
│<─────>│ │ │ │
3 ├───────┼───────┼───────┼───────┼────────────
│ │ │ │ │
│ │ │ │ │
2,5 ├───────┼───────┼───────┼───────┼────────────
│ │\ │ │ │
│ │ \ │ │ │
2 ├───────┼───────┼───────┼───────┼────────────
│ │ │\ │ │
│ │ │ \ │ │
1,5 ├───────┼───────┼───────┼───────┼────────────
│ │ │ │\ │
│ │ │ │ \ │
1,1 ├───────┼───────┼───────┼───────┼────────────
1 ├───────┼───────┼───────┼───────┼────/ \─────
│ │ │ │ │ │
│ │ │ │ │ │ Minimum
0,5 ├───────┼───────┼───────┼───────┼─────┼──────
│ │ │ │ │ │
│ │ │ │ │ \ /
└───────┴───────┴───────┴───────┴────────────>
0,5 1,0 1,5 2,0 А (м)
А - расстояние до движущихся элементов лифта.
Рис. 2. Высота ограждения шахты в зависимости
от расстояния до движущихся элементов лифта
3.5.1. Сплошное ограждение шахты лифта должно выдерживать нагрузку, равную 300 Н, равномерно распределенную по круглой или квадратной площадке площадью 5 см2 и приложенную под прямым углом в любой ее точке с упругой деформацией, не превышающей 15 мм, при этом остаточная деформация не допускается.
3.5.2. Плоские или формованные стеклянные панели, применяемые для ограждения шахты в доступных для людей местах, должны быть выполнены из многослойного стекла и иметь высоту в соответствии с требованиями п. 3.4.
3.5.3. Пол приямка под каждой из направляющих лифта, за исключением случая подвесных направляющих, должен быть рассчитан на нагрузку, создаваемую массой направляющих в сумме с усилием, возникающим в момент срабатывания ловителей.
3.5.4. Пол приямка под опорами буфера кабины должен быть рассчитан на статическую нагрузку, определяемую по формуле:
где: К - масса кабины и конструктивных элементов, которые подвешиваются к кабине (часть подвесного кабеля, уравновешивающих канатов и цепей и т.д.) (кг);
Q - номинальная грузоподъемность (масса) (кг);
gn - величина ускорения свободного падения (9,81 м/с2).
3.5.5. Пол приямка под опорами буфера противовеса или в зоне под перемещающимся уравновешивающим грузом должен быть рассчитан на статическую нагрузку, определяемую по формуле:
где: К - масса кабины и конструктивных элементов, которые подвешиваются к кабине (часть подвесного кабеля, уравновешивающих канатов и цепей и т.д.) (кг);
Q - номинальная грузоподъемность (масса) (кг);
gn - величина ускорения свободного падения (9,81 м/с2);
x - коэффициент уравновешивания номинальной грузоподъемности противовесом или коэффициент уравновешивания массы кабины уравновешивающим устройством кабины.
3.5.6. При наличии под приямком лифта пространства (помещения), доступного для людей, основание приямка должно быть рассчитано на восприятие нагрузки не менее 5000 Н/м2, а противовес или уравновешивающее устройство кабины должны быть оборудованы ловителями.
3.5.7. Места крепления подвесных направляющих должны быть рассчитаны на нагрузку, создаваемую массой направляющих в сумме с усилием, возникающим в момент срабатывания ловителей.
3.6. При расстоянии между порогами проемов дверей шахты лифта на смежных этажных площадках более 11 м невозможности перехода пассажиров из кабины одного лифта в кабину соседнего лифта в шахте должны быть установлены аварийные двери так, чтобы расстояние по высоте между порогами проемов дверей не превышало 11 м.
Допускается не устанавливать аварийные двери в случаях, когда отсутствуют примыкающие к шахте лифта площадки (в зоне требуемой установки аварийных дверей), с которых можно эвакуировать людей.
3.7. Вентиляционные отверстия должны быть закрыты решеткой, через отверстия которой не должен проходить шарик диаметром 21 мм при приложении к нему перпендикулярно решетке нагрузки 10 Н. Механическая прочность решетки должна удовлетворять требованиям п. 3.5.1.
3.8. Внутренняя поверхность шахты лифта ниже порога любой шахтной двери на этажной площадке должна удовлетворять следующим требованиям:
а) образовывать вертикальную, непосредственно соединенную с порогом двери шахты лифта сплошную гладкую поверхность, высота которой должна составлять не менее половины зоны отпирания дверей плюс 0,05 м, а ширина - не менее ширины в свету входного проема кабины плюс по 0,025 м с каждой стороны;
б) не иметь выступов более 5 мм. Выступы, превышающие 2 мм, должны иметь скос под углом не менее 75 град. к горизонтали;
в) соединяться с перемычкой над проемом следующей двери или продолжаться вниз жестким гладким скосом, под углом не менее 60 град. к горизонтальной плоскости. Длина проекции этого скоса на горизонтальную плоскость должна быть не менее 20 мм.
3.9. Зона движения противовеса или уравновешивающего устройства кабины должна быть ограждена со стороны, доступной для обслуживающего персонала, на высоту не менее 2,5 м над уровнем пола приямка. Расстояние между уровнем пола приямка и нижней частью ограждения должно быть не более 0,3 м.
Ширина ограждения (стационарного или съемного) должна быть не менее ширины противовеса плюс 0,1 м с каждой стороны.
При наличии в ограждении отверстий также должны выполняться требования Приложения 10.
Допускается не устанавливать ограждение в следующих случаях:
а) при расстоянии между нижней точкой противовеса, находящегося на полностью сжатом буфере, и уровнем пола приямка более 2,5 м;
б) в зоне прохождения прикрепленных к противовесу компенсирующих канатов или цепей.
3.10. В шахте может находиться несколько лифтов. В этом случае между движущимися частями различных лифтов должны быть установлены перегородки.
Перегородка должна начинаться от пола приямка или от нижней точки перемещения кабины, противовеса или уравновешивающего устройства кабины и заканчиваться не ниже, чем в 2,5 м над уровнем пола нижней этажной площадки.
Перегородка должна устанавливаться на всю высоту шахты, если расстояние от края крыши кабины одного лифта до подвижных частей кабины, противовеса или уравновешивающего устройства кабины смежного лифта менее 0,5 м.
Ширина перегородки, установленной на всю высоту шахты, должна быть не менее ширины подвижной части или тех ее элементов, которые должны быть ограждены, плюс 0,1 м с каждой стороны.
При наличии в перегородках отверстий также должны выполняться требования Приложения 10.
3.11.1. Высота шахты лифта, оборудованного лебедкой с канатоведущим шкивом или барабаном трения, должна быть такой, чтобы при противовесе, находящемся на полностью сжатых буферах, одновременно обеспечивались:
а) возможность перемещения кабины по направляющим на
2
расстояние не менее (0,1 + 0,035v ) <*> (м);
--------------------------------
2
<*> Величина 0,035v соответствует половине тормозного пути
кабины, движущейся со скоростью, на 15% превышающей номинальную:
2
1,15V 2 2
-------- = 0,0337V , с округлением до 0,035V .
2
б) зазор между уровнем предназначенной для размещения
обслуживающего персонала площадки на крыше кабины и расположенной
в проекции кабины нижней частью перекрытия шахты (включая балки и
размещенные под перекрытием конструктивные элементы) не менее
2
1,0 + 0,035v (м);
в) зазор между нижней частью перекрытия шахты и частями
направляющих башмаков или роликов, креплений канатов, перемычки
или частей вертикально-раздвижных дверей не менее
2
0,1 + 0,035V (м);
г) свободное пространство над кабиной, достаточное для
размещения параллелепипеда с размерами не менее 0,5 x 0,6 x 0,8 м,
лежащего на одной из своих граней. У лифтов с прямой подвеской
тяговые канаты и их крепления могут находиться в этом пространстве
при условии расположения канатов на расстоянии, не превышающем
0,15 м от одной из вертикальных поверхностей параллелепипеда.
3.11.2. При находящейся на полностью сжатых буферах кабине
лифта, оборудованного лебедкой с канатоведущим шкивом или
барабаном трения, должна обеспечиваться возможность перемещения
противовеса по направляющим на расстояние не менее
2
0,1 + 0,035v (м).
Для лифтов, оснащенных уравновешивающими канатами с натяжным
блоком, который оборудован устройством против подскока (тормозящим
2
или запорным устройством), величину 0,035V при расчете зазоров
допускается заменить на величину возможного перемещения блока (в
зависимости от применяемой запасовки) плюс 1/500 высоты подъема
кабины, но не менее 0,2 м, учитывая упругость канатов.
3.11.3. Высота направляющих лифта, оборудованного лебедкой с барабаном или звездочкой, должна обеспечивать возможность перемещения кабины от уровня верхнего этажа до верхнего буфера на расстояние не менее 0,5 м.
3.11.4. При нахождении кабины лифта, оборудованного лебедкой с барабаном или звездочкой, на полностью сжатых верхних буферах должны обеспечиваться:
а) зазор между уровнем площадки для размещения обслуживающего персонала на крыше кабины и расположенной в проекции кабины нижней частью перекрытия шахты (включая балки и размещенные под перекрытием конструктивные элементы) должен быть не менее 1 м;
б) зазор между нижней частью перекрытия шахты и установленными на крыше кабины деталями оборудования не менее 0,3 м, а между частями направляющих башмаков или роликов, креплений канатов, перемычки или частей вертикально-раздвижных дверей - не менее 0,1 м;
в) свободное пространство над кабиной, достаточное для размещения параллелепипеда с размерами не менее 0,5 x 0,6 x 0,8 м, лежащего на одной из своих граней. У лифтов с прямой подвеской тяговые канаты и их крепления могут находиться в этом пространстве при условии расположения канатов на расстоянии, не превышающем 0,15 м от одной из вертикальных поверхностей параллелепипеда.
3.11.5. При нахождении кабины лифта, оборудованного лебедкой с барабаном или звездочкой, на полностью сжатых буферах высота направляющих уравновешивающего устройства кабины должна обеспечивать возможность его дальнейшего перемещения не менее чем на 0,3 м.
3.12.1. В нижней части шахты лифта должен быть предусмотрен приямок.
Приямок должен быть защищен от попадания в него грунтовых и сточных вод.
3.12.2. Должен обеспечиваться безопасный доступ обслуживающего персонала в приямок. Приямок глубиной более 2,5 м оборудуется для доступа в приямок дверью, соответствующей требованиям п. 5.1.3.
3.12.3. Приямок глубиной более 0,9 м от порога дверного проема для входа в приямок оборудуется стационарным устройством (лестница, скобы и т.д.), расположенным в пределах досягаемости из дверного проема.
3.12.4. При нахождении кабины на полностью сжатых буферах должно обеспечиваться:
а) свободное пространство в приямке, достаточное для размещения прямоугольного параллелепипеда с размерами не менее 0,5 x 0,6 x 1,0 м, лежащего на одной из своих граней;
б) зазор от пола приямка до нижних частей кабины не менее 0,5 м. Допускается уменьшение зазора до 0,1 м между полом приямка и башмаками, щитами под порогами кабины, элементами вертикально-раздвижных дверей кабины, а также деталями ловителей и каркаса кабины, расположенными в пределах 0,2 м от направляющих.
3.12.5. В шахте лифта должно быть установлено электрическое устройство безопасности, соответствующее требованиям п. 6.4.30.
Расположение электрического устройства безопасности должно обеспечивать его доступность при открытии двери для входа в приямок и с пола приямка. В зависимости от глубины приямка должно устанавливаться одно или два устройства:
а) если расстояние от пола приямка до порога двери для входа в него не более 1,55 м, то приямок должен быть оборудован одним электрическим устройством безопасности:
- расстояние от пола приямка до управляющего элемента электрического устройства безопасности должно быть не более 2,0 м;
- расстояние над уровнем порога двери для входа в приямок до управляющего элемента электрического устройства безопасности должно быть не менее 0,45 м;
- горизонтальное расстояние от крайних точек порога в зоне проема двери до управляющего элемента электрического устройства безопасности должно быть не более 0,75 м;
б) если расстояние от пола приямка до порога двери для входа в него более 1,55 м, то приямок должен быть оборудован двумя электрическими устройствами безопасности:
- расстояние над уровнем порога двери для входа в приямок до управляющего элемента верхнего электрического устройства безопасности должно быть не менее 1,0 м;
- горизонтальное расстояние от крайних точек порога в зоне проема двери до управляющего элемента верхнего электрического устройства безопасности должно быть не более 0,75 м;
- расстояние от пола приямка до управляющего элемента нижнего электрического устройства безопасности должно быть не более 1,2 м.
3.13. В шахте лифта не допускается устанавливать оборудование и прокладывать коммуникации, не относящиеся к лифту, за исключением систем пожарной и охранной сигнализации, диспетчерского контроля и систем, предназначенных для отопления и вентиляции шахты. При этом любые устройства управления и регулировки отопительной аппаратуры должны размещаться вне шахты лифта.
3.14. Освещение шахты лифта должно отвечать требованиям п. 6.6.6. Включение освещения шахты должно производиться из шахты и/или машинного помещения. Установленный в шахте выключатель освещения должен быть доступен при открывании двери шахты: горизонтальное расстояние от крайних точек порога в зоне проема двери до управляющего элемента выключателя должно быть не более 0,75 м.
3.15. В приямке лифта должна быть предусмотрена электрическая розетка, отвечающая требованиям п. 6.6.5.
3.19. Расстояние между кабиной, противовесом и элементами шахты
КонсультантПлюс: примечание.
Нумерация пунктов дана в соответствии с официальным текстом документа.
Расстояния между элементами кабины и шахты, указанные на рис. 3, должны обеспечиваться на всем протяжении срока службы лифта.

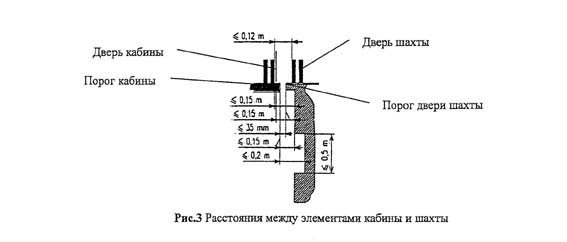

Рис. 3. Расстояния между элементами кабины и шахты
См. данный графический объект.
3.19.1. Горизонтальное расстояние между внутренней поверхностью шахты лифта и порогом кабины, обрамлением дверного проема шахты и ближней створкой раздвижных дверей кабины должно быть не более 0,15 м.
Допускается увеличение этого расстояния до:
а) 0,2 м на участке шахты, высота которого не превышает 0,5 м;
б) 0,2 м по всей высоте подъема грузового лифта, оборудованного вертикально-раздвижными дверями.
Для кабин, оборудованных дверьми с механическим замком, который отпирается только в зоне отпирания дверей, указанное расстояние не ограничивается. Движение кабины должно осуществляться только при запертой двери кабины, за исключением случаев, предусмотренных в п. 5.1.13.1.
3.19.2. Горизонтальное расстояние между порогом кабины и порогом дверей шахты лифта должно быть не более 0,035 м.
3.19.3. Горизонтальное расстояние между створками двери кабины и створками двери шахты лифта должно быть не более 0,12 м.
3.19.4. При сочетании распашной двери шахты и складчатой двери кабины в любой из зазоров между этими дверьми не должен проходить шар (цилиндр) диаметром 0,15 м (рис. 4).
См. данный графический объект.
3.19.5. Горизонтальное расстояние между элементами кабины и противовеса или уравновешивающего устройства кабины должно быть не менее 0,05 м.
Требования "ГОСТ Р 53780-2010 (EH 81-1:1998, EH 81-2:1998). Национальный стандарт Российской Федерации. Лифты. Общие требования безопасности к устройству и установке" заменяют требования раздела 4 данных Правил. Приказом Ростехрегулирования от 13.04.2010 N 1200 ГОСТ Р 53780-2010 включен в перечень документов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента "О безопасности лифтов".
