Приложение 3. Методика определения амплитудно-временных параметров ИЭМП
к СанПиН 2.2.4.1329-03
от 27.05.2003
ОПРЕДЕЛЕНИЯ АМПЛИТУДНО-ВРЕМЕННЫХ ПАРАМЕТРОВ ИЭМП

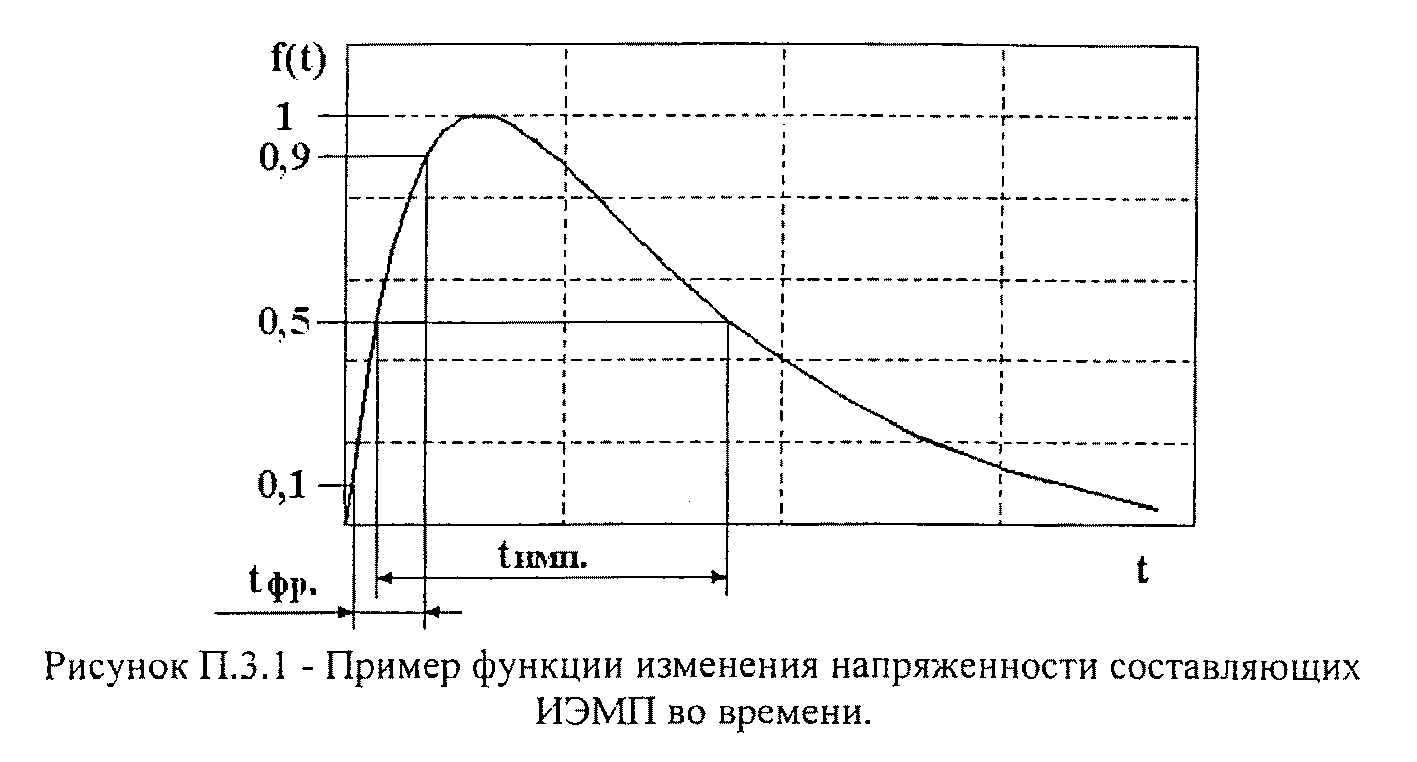

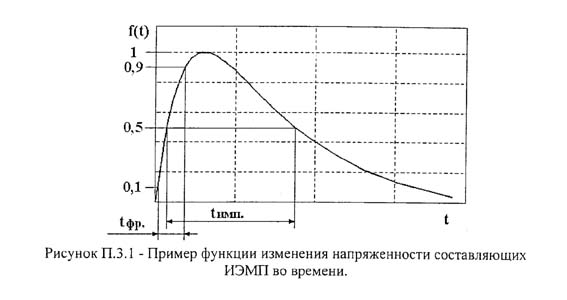

1. Для определения амплитудно-временных параметров ИЭМП производится анализ графического изображения импульса (осциллограммы напряженности электрической или магнитной составляющей ИЭМП), полученного в результате проведенных измерений с использованием осциллографа (см. рисунок П.3.1).
См. данный графический объект.
2. На осциллограмме выделяется пик с наибольшим амплитудным значением напряженности ИЭМП, по которому определяются основные нормируемые и контролируемые параметры ИЭМП:
- Емакс [кВ/м] - максимальное амплитудное значение напряженности;
- tфp [нс] - длительность фронта импульса, которая определяется как интервал времени между первыми достижениями значений напряженности электрической (магнитной) составляющей ИЭМП уровней 10% и 90% максимального амплитудного значения;
- tимп [нс] - длительность импульса, которая определяется как интервал времени между первым достижением значения напряженности электрической (магнитной) составляющей ИЭМП уровня 50% амплитуды и моментом времени, после которого значение напряженности электрической (магнитной) составляющей ИЭМП становится меньше 50% максимального амплитудного значения.
3. Значение напряженности электрической составляющей ЭМП в динамике времени измерения - E(t) определяется из соотношения:
где: Емакс - амплитудное значение электрической составляющей электромагнитного поля;
f(t) - функция изменения напряженности составляющих ЭМП во времени, составляющая для 10%, 50% и 90% максимального амплитудного значения соответственно 0,1; 0,5 и 0,9 (рисунок П.3.1).
4. В случае проведения контроля интенсивности ИЭМП по напряженности магнитной составляющей для дальнейшей оценки электромагнитной обстановки на соответствие ПДУ ИЭМП производится пересчет полученных величин в значения напряженности электрической составляющей ИЭМП по следующей формуле:
где: E(t) - функция напряженности электрической составляющей от времени (t);
H(t) - функция напряженности магнитной составляющей от времени (t);
377 - волновое сопротивление свободного пространства [Ом].
5. Пример определения амплитудно-временных параметров ИЭМП и соответствия измеренной напряженности ПДУ

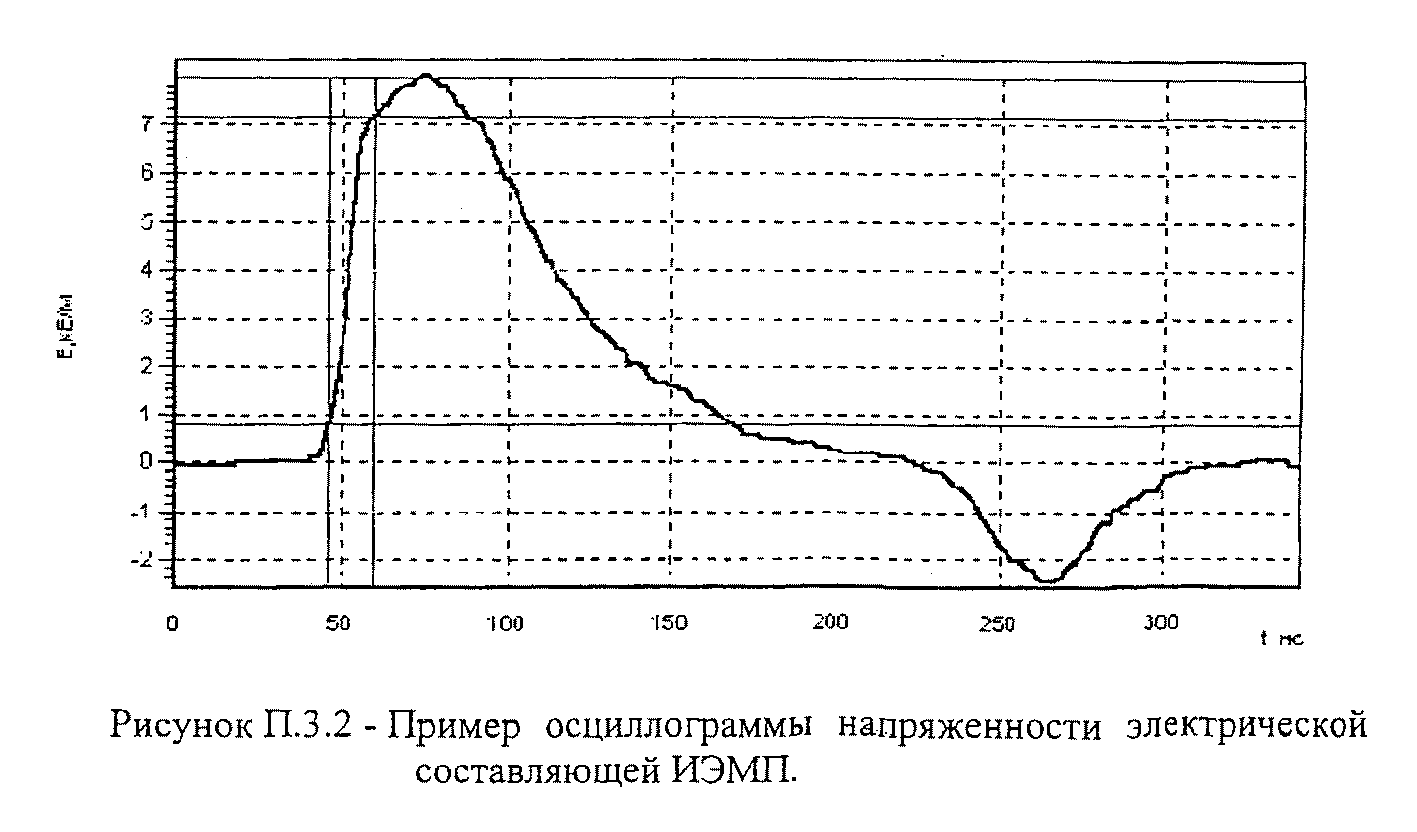

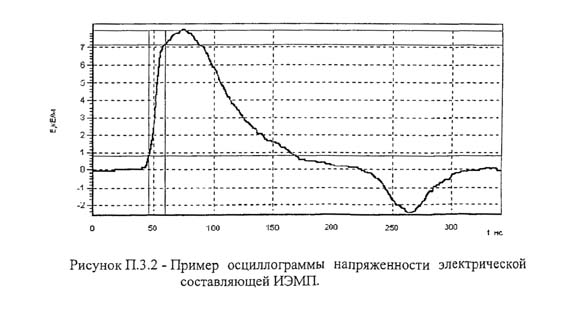

5.1. При проведении измерений на рабочем месте персонала РТО ИЭМП получена осциллограмма, представленная на рисунке П.3.2.
См. данный графический объект.
5.2. Первый пик на осциллограмме имеет амплитуду (Емакс) 8 кВ/м, второй - 2,3 кВ/м. Следовательно, определять параметры необходимо по первому положительному пику:
Емакс = 8 кВ/м; tфр = 13 нс; tимп = 62 нс.
5.3. С учетом категории облучаемого контингента (персонал РТО ИЭМП) значение ПДУ ИЭМП следует определять согласно п. 2.4 настоящих Санитарных правил по Приложению 1.
5.4. Исходя из установленных длительностей фронта и импульса воздействующего ИЭМП (tфр = 13 нс; tимп = 62 нс), выбираются соответствующие строка и колонка в Приложении 1 со значением ПДУ. В данном примере Епду = 2,8 В/м.
Реальное значение Емакс составляет 8 кВ/м, что значительно больше, чем ПДУ.
5.5. Заключение: электромагнитная остановка на обследованном рабочем месте персонала РТО ИЭМП не соответствует требованиям настоящих Санитарных правил. Для снижения амплитудного значения напряженности ИЭМП до ПДУ следует провести комплекс мероприятий в соответствии с требованиями раздела VII настоящих Санитарных правил.
