Задача 12 "Анализ влияния на безопасность АЭС аварии

по внешним причинам на примере аварии на автоматизированной

заправочной станции"

В этой задаче рекомендуется провести вероятностный анализ влияния на безопасность АЭС аварии по внешним причинам на примере аварии на АЗС - объекта автоматизированной заправки емкости нефтепродуктами, схема которого изображена на рис. 12.1 к настоящему приложению. При проведении расчетов рекомендуется принять функциональную блок-схему штатной (безопасной, безаварийной) работы объекта автоматизированной заправки нефтепродуктами в соответствии с рис. 12.2 к настоящему приложению. Дерево отказов и СФЦ приведены на рис. 12.3 и 12.4 к настоящему приложению. Рассчитывается вероятность аварии.

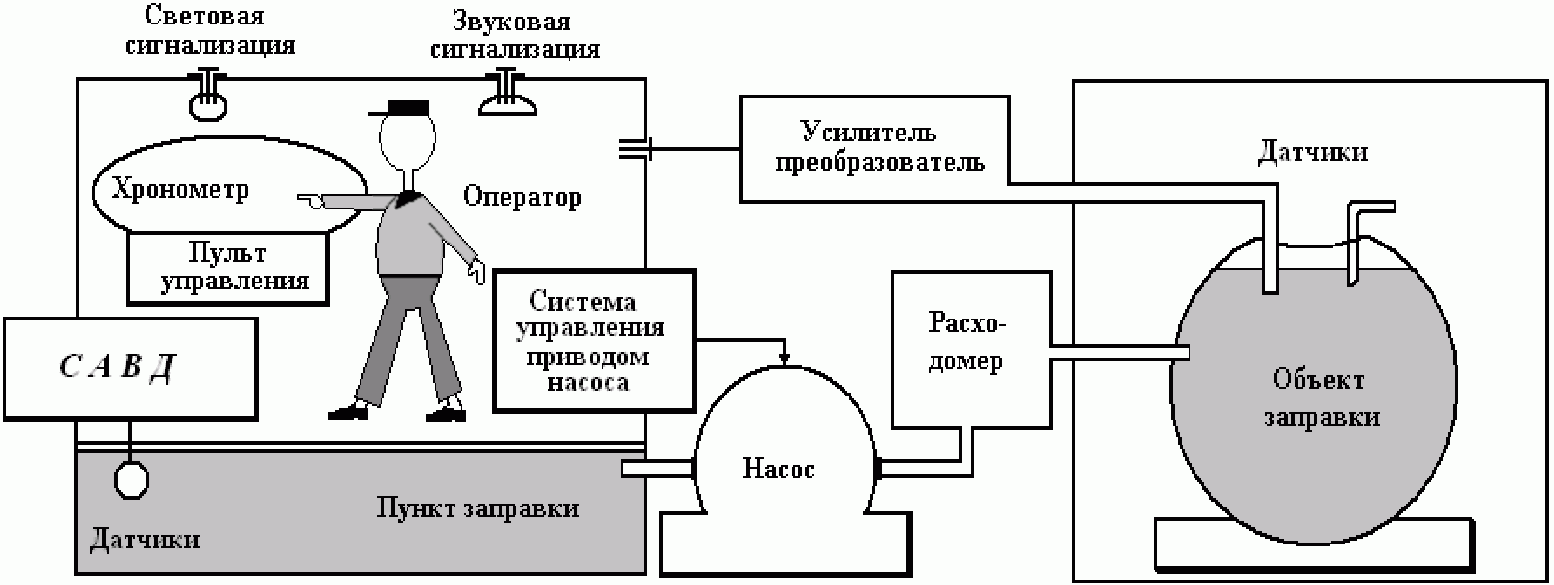

Рис. 12.1. Объект автоматизированной заправки

емкости нефтепродуктами

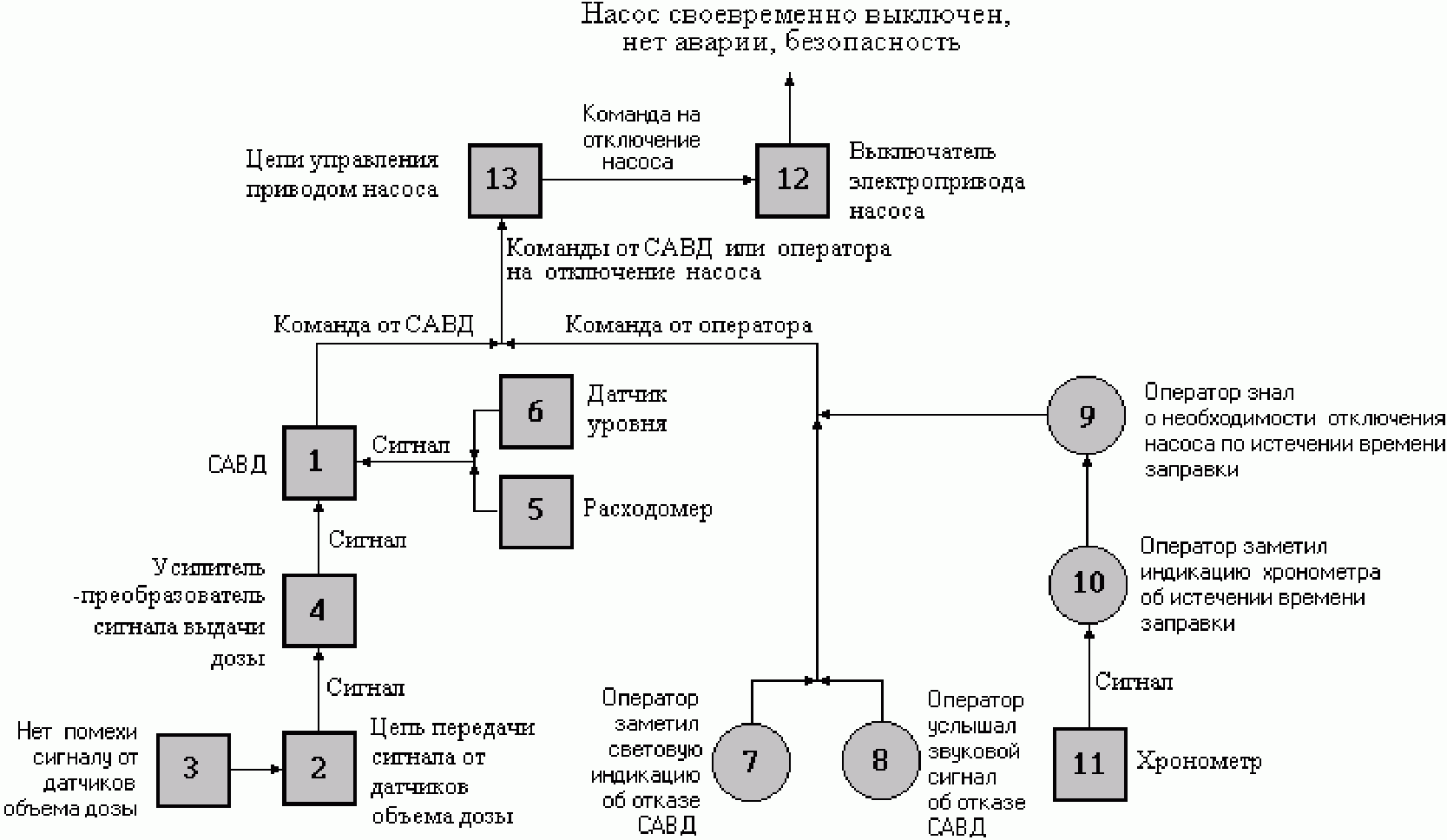

Рис. 12.2. Функциональная блок-схема безопасности

заправочной операции

Прямоугольниками 1, 2, 4 - 6, 11 - 13 обозначены

события безотказной работы технических средств подсистем

противоаварийной защиты и управления насосом.

Кружками 7 - 10 на блок-схеме обозначены события,

характеризующие штатные (безошибочные) действия оператора

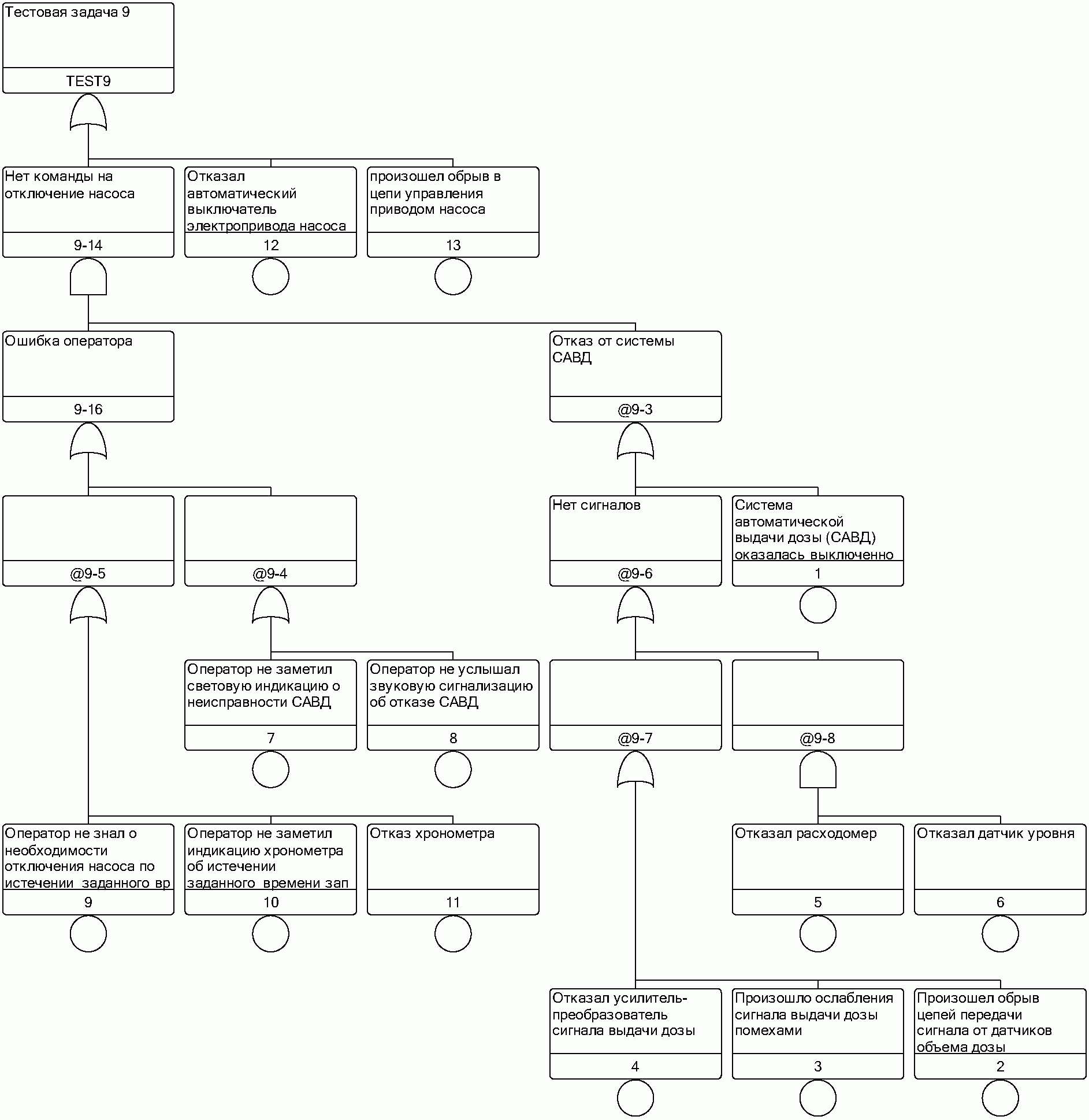

Рис. 12.3. Дерево отказов заправочной операции

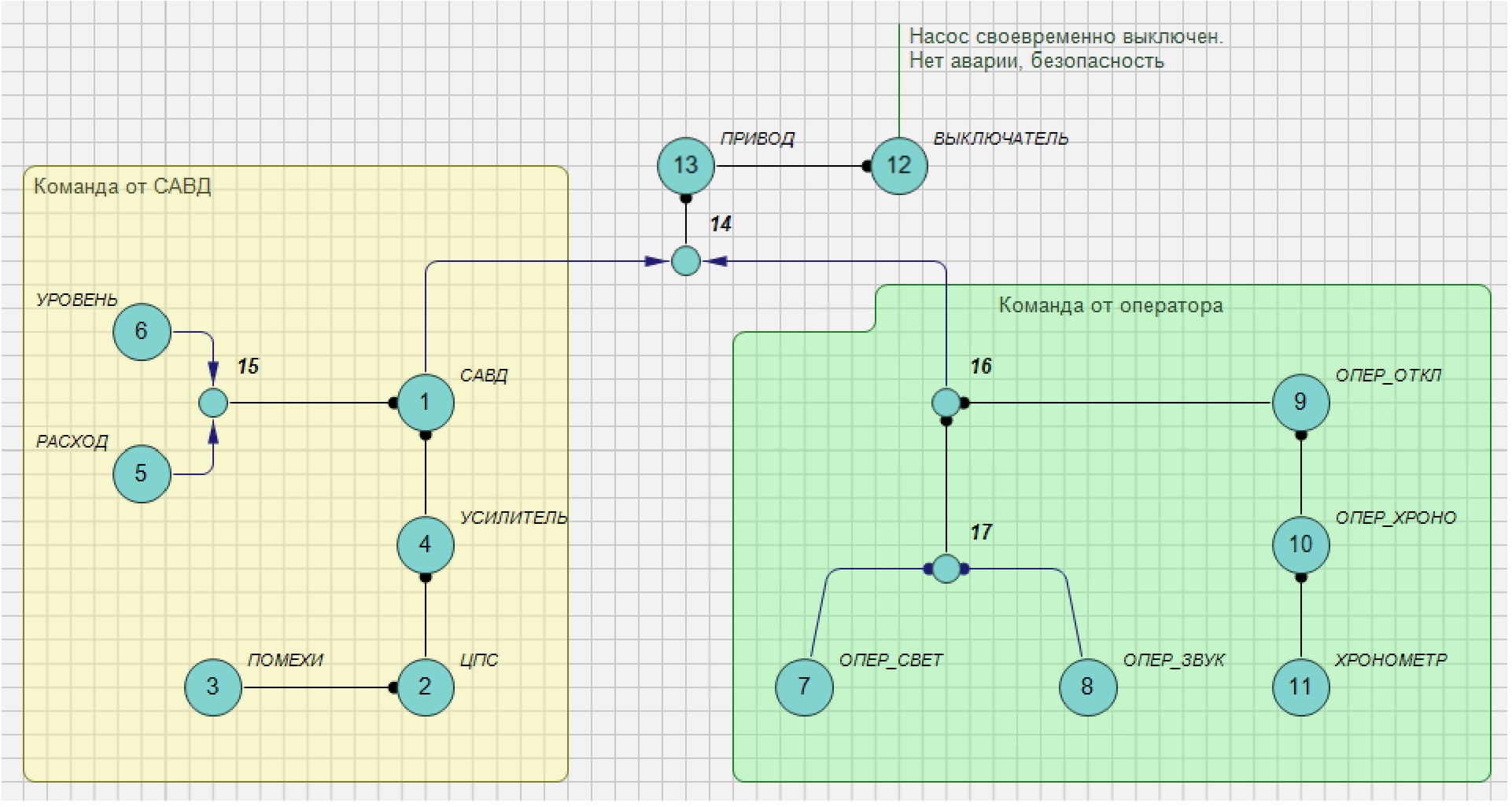

Рис. 12.4. Схема функциональной целостности

заправочной операции

При проведении расчетов рекомендуется задавать вероятности указанных элементарных (исходных) событий в соответствии с таблицей N 12.1 к настоящему приложению. В таблицах N 12.2 и 12.3 к настоящему приложению представлены КПУФ и МСО для данной задачи.

Таблица N 12.1

Исходные события модели безопасности заправочной операции

N	Описание события	Обозначение	Вероятность события
1	САВД оказалась включенной	САВД	0,9995
2	Не произошел обрыв цепей передачи сигнала от датчиков объема дозы	ЦПС	0,99999
3	Не произошло ослабления сигнала выдачи дозы помехами	Помехи	0,9999
4	Не отказал усилитель-преобразователь сигнала выдачи дозы	Усилитель	0,9998
5	Не отказал расходомер	Расход	0,9997
6	Не отказал датчик уровня	Уровень	0,9998
7	Оператор заметил световую индикацию о неисправности САВД	Опер_Свет	0,995
8	Оператор услышал звуковую сигнализацию об отказе САВД	Опер_Звук	0,999
9	Оператор знал о необходимости отключения насоса по истечении заданного времени	Опер_Откл	0,999
10	Оператор заметил индикацию хронометра об истечении заданного времени заправки	Опер_Хроно	0,996
11	Хронометр не отказал	Хронометр	0,99999
12	Не отказал автоматический выключатель электропривода насоса	Выключатель	0,99999
13	Не произошел обрыв в цепи управления приводом насоса	Привод	0,99999

Таблица N 12.2

Кратчайший путь успешного функционирования

N	Кратчайший путь успешного функционирования
1	САВД, ЦПС, Помехи, Усилитель, Уровень, Выключатель, Привод
2	САВД, ЦПС, Помехи, Усилитель, Расход, Выключатель, Привод
3	Опер_Свет, Опер_Звук, Опер_Откл, Опер_Хроно, Хронометр, Выключатель, Привод

Таблица N 12.3

Минимальные сечения отказов

N	Событие 1	Событие 2	Событие 3
1	/Выключатель
2	/Привод
3	/Опер_Свет	/САВД
4	/Опер_Хроно	/САВД
5	/Опер_Свет	/Усилитель
6	/Опер_Хроно	/Усилитель
7	/Опер_Звук	/САВД
8	/Опер_Откл	/САВД
9	/Опер_Свет	/Помехи
10	/Опер_Хроно	/Помехи
11	/Опер_Звук	/Усилитель
12	/Опер_Откл	/Усилитель
13	/Опер_Звук	/Помехи
14	/Опер_Откл	/Помехи
15	/Опер_Свет	/ЦПС
16	/Опер_Хроно	/ЦПС
17	/Опер_Звук	/ЦПС
18	/Опер_Откл	/ЦПС
19	/Хронометр	/САВД
20	/Хронометр	/Усилитель
21	/Хронометр	/Помехи
22	/Опер_Свет	/Уровень	/Расход
23	/Опер_Хроно	/Уровень	/Расход
24	/Хронометр	/ЦПС
25	/Опер_Звук	/Уровень	/Расход
26	/Опер_Откл	/Уровень	/Расход
27	/Хронометр	/Уровень	/Расход

Примечание: под знаком "/" подразумевается отрицание события.
