Задача 20 "Расчет вероятностей категорий выбросов при выполнении вероятностного анализа безопасности уровня 2"

ЗАДАЧА 20 "Расчет вероятностей категорий выбросов

при выполнении вероятностного анализа безопасности уровня 2"

В этой задаче рекомендуется произвести расчет вероятностей категорий радиационных выбросов для нескольких СПИР. Вероятности феноменологических явлений в гермооболочке - функциональных событий ДС - меняются в зависимости от того, реализовано или нет предшествующее по времени феноменологическое событие. В задаче требуется рассчитать вероятности выбросов (последствий) RC1 - RC5.

Зависимости между феноменологическими событиями для каждой СПИР заданы в виде ДС (рис. 20.1 - 20.8 к настоящему приложению). Значения вероятностей функциональных событий и СПИР приведены в таблице N 20.1 к настоящему приложению. На вход в ДС подаются вероятности СПИР в сумме равные единице, что обеспечивает в результате расчета сумму всех вероятностей категорий выбросов, также равную единице.

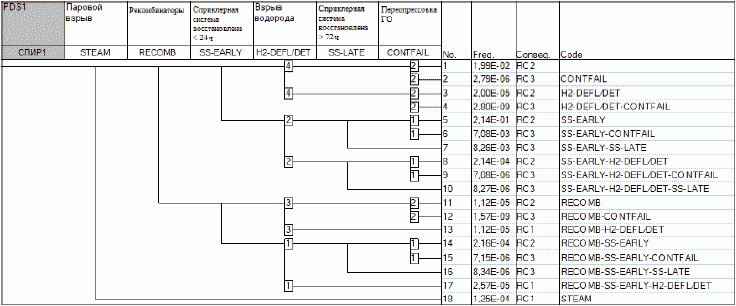

Рис. 20.1. Дерево событий для состояния с повреждением

источников радиоактивности 1

Рис. 20.2. Дерево событий для состояния с повреждением

источников радиоактивности 2

Рис. 20.3. Дерево событий для состояния с повреждением

источников радиоактивности 3

Рис. 20.4. Дерево событий для состояния с повреждением

источников радиоактивности 4

Рис. 20.5. Дерево событий для состояния с повреждением

источников радиоактивности 1 в программном средстве "БАРС"

Рис. 20.6. Дерево событий для состояния с повреждением

источников радиоактивности 2 в программном средстве "БАРС"

Рис. 20.7. Дерево событий для состояния с повреждением

источников радиоактивности 3 в программном средстве "БАРС"

Рис. 20.8. Дерево событий для состояния с повреждением

источников радиоактивности 4 в программном средстве "БАРС"

Таблица N 20.1

Значения вероятностей функциональных событий

Функциональное событие	Обозначение в модели	Вероятность события
СПИР - вероятность состояния с повреждением топлива	СПИР1	0,25
	СПИР2	0,25
	СПИР3	0,25
	СПИР4	0,25
CONTFAIL - переопрессовка ГО	CONTFAIL-1	3,20E-02
	CONTFAIL-2	1,40E-04
	CONTFAIL-3	6,80E-03
	CONTFAIL-4	1,40E-04
HDEFL/DET - взрыв водорода	H2-1	1,00E-01
	H2-2	1,00E-03
	H2-3	5,00E-01
	H2-4	1,00E-03
RECOMB - рекомбинаторы	RECOMB-1	1,12E-03
RECOMB - рекомбинаторы	RECOMB-2	6,80E-02
SS-EARLY - спринклерная система восстановлена (< 24 ч)	SS-EARLY	9,20E-01
SS-LATE - спринклерная система восстановлена (> 72 ч)	SS-LATE	3,60E-02
STEAM - паровой взрыв	STEAM	5,00E-04

В таблицах N 20.2 - 20.5 к настоящему приложению приведены минимальные сечения отказов для всех категорий выбросов RC1 - RC5.

Таблица N 20.2

Минимальные сечения отказов для RC1

N	Событие 1	Событие 2	Событие 3	Событие 4	Событие 5
1	СПИР1	STEAM
2	/STEAM	H2-1	СПИР1	RECOMB-1	SS-EARLY
3	/STEAM	/SS-EARLY	H2-3	Q1 = 025	RECOMB-1

Примечание: под знаком "/" подразумевается, что событие не произошло.

Таблица N 20.3

Минимальные сечения отказов для RC2

N	Событие 1	Событие 2	Событие 3	Событие 4	Событие 5	Событие 6	Событие 7
1	/STEAM	/SS-LATE	/RECOMB-1	/H2-2	/CONTFAIL-1	Q1 = 025	SS-EARLY
2	/STEAM	/SS-EARLY	/RECOMB-1	/H2-4	/CONTFAIL-2	Q1 = 025
3	/STEAM	/SS-LATE	/H2-1	/CONTFAIL-1	Q1 = 025	RECOMB-1	SS-EARLY
4	/STEAM	/SS-LATE	/RECOMB-1	/CONTFAIL-1	H2-2	Q1 = 025	SS-EARLY
5	/STEAM	/SS-EARLY	/RECOMB-1	/CONTFAIL-2	H2-4	Q1 = 025
6	/STEAM	/SS-EARLY	/H2-3	/CONTFAIL-2	Q1 = 025	RECOMB-1

Примечание: под знаком "/" подразумевается, что событие не произошло.

Таблица N 20.4

Минимальные сечения отказов для RC3

N	Событие 1	Событие 2	Событие 3	Событие 4	Событие 5	Событие 6	Событие 7
1	/STEAM	/RECOMB-1	/H2-2	СПИР1	SS-EARLY	SS-LATE
2	/STEAM	/SS-LATE	/RECOMB-1	/H2-2	CONTFAIL-1	СПИР1	SS-EARLY
3	/STEAM	H2-1	СПИР1	RECOMB-2
4	СПИР2	STEAM
5	СПИР3	STEAM
6	СПИР4	STEAM
7	/STEAM	H2-1	СПИР4	RECOMB-1	SS-EARLY
8	/STEAM	/SS-EARLY	H2-3	СПИР4	RECOMB-1
9	/STEAM	/H2-1	СПИР1	RECOMB-1	SS-EARLY	SS-LATE
10	/STEAM	/RECOMB-1	H2-2	СПИР1	SS-EARLY	SS-LATE
11	/STEAM	/SS-LATE	/H2-1	CONTFAIL-1	СПИР1	RECOMB-1	SS-EARLY
12	/STEAM	/SS-LATE	/RECOMB-1	CONTFAIL-1	H2-2	СПИР1	SS-EARLY
13	/STEAM	/SS-EARLY	/RECOMB-1	/H2-4	CONTFAIL-2	СПИР1
14	/STEAM	/SS-EARLY	/RECOMB-1	CONTFAIL-2	H2-4	СПИР1
15	/STEAM	/SS-EARLY	/H2-3	CONTFAIL-2	СПИР1	RECOMB-1

Примечание: под знаком "/" подразумевается, что событие не произошло.

Таблица N 20.5

Минимальные сечения отказов для RC4

N	Событие 1	Событие 2	Событие 3	Событие 4	Событие 5	Событие 6	Событие 7
1	/STEAM	/RECOMB-1	/H2-4	/CONTFAIL-2	СПИР3
2	/STEAM	/SS-LATE	/RECOMB-1	/H2-2	/CONTFAIL-1	СПИР4	SS-EARLY
3	/STEAM	/SS-EARLY	/RECOMB-1	/H2-4	/CONTFAIL-2	СПИР4
4	/STEAM	/RECOMB-1	/CONTFAIL-2	H2-4	СПИР3
5	/STEAM	/SS-LATE	/H2-1	/CONTFAIL-1	СПИР4	RECOMB-1	SS-EARLY
6	/STEAM	/SS-LATE	/RECOMB-1	/CONTFAIL-1	H2-2	СПИР4	SS-EARLY
7	/STEAM	/H2-3	/CONTFAIL-2	СПИР3	RECOMB-1
8	/STEAM	/SS-EARLY	/RECOMB-1	/CONTFAIL-2	H2-4	СПИР4
9	/STEAM	/SS-EARLY	/H2-3	/CONTFAIL-2	СПИР4	RECOMB-1

Примечание: под знаком "/" подразумевается, что событие не произошло.

Таблица N 20.6

Минимальные сечения отказов для RC5

N	Событие 1	Событие 2	Событие 3	Событие 4	Событие 5	Событие 6	Событие 7
1	/STEAM	/RECOMB-2	/H2-4	СПИР2
2	/STEAM	/H2-1	СПИР2	RECOMB-2
3	/STEAM	/RECOMB-1	/H2-2	СПИР4	SS-EARLY	SS-LATE
4	/STEAM	/SS-LATE	/RECOMB-1	/H2-2	CONTFAIL-1	СПИР4	SS-EARLY
5	/STEAM	/RECOMB-2	H2-4	СПИР2
6	/STEAM	H2-3	СПИР3	RECOMB-1
7	/STEAM	/RECOMB-1	/H2-4	CONTFAIL-2	СПИР3
8	/STEAM	/H2-1	СПИР4	RECOMB-1	SS-EARLY	SS-LATE
9	/STEAM	/RECOMB-1	H2-2	СПИР4	SS-EARLY	SS-LATE
10	/STEAM	/SS-LATE	/H2-1	CONTFAIL-1	СПИР4	RECOMB-1	SS-EARLY
11	/STEAM	/SS-LATE	/RECOMB-1	CONTFAIL-1	H2-2	СПИР4	SS-EARLY
12	/STEAM	/SS-EARLY	/RECOMB-1	/H2-4	CONTFAIL-2	СПИР4
13	/STEAM	/RECOMB-1	CONTFAIL-2	H2-4	СПИР3
14	/STEAM	/H2-3	CONTFAIL-2	СПИР3	RECOMB-1
15	/STEAM	/SS-EARLY	/RECOMB-1	CONTFAIL-2	H2-4	СПИР4
16	/STEAM	/SS-EARLY	/H2-3	CONTFAIL-2	СПИР4	RECOMB-1

Примечание: под знаком "/" подразумевается, что событие не произошло.
