Приложение 21. График режима горячего резерва паровых трубчатых сушилок

Приложение 21

к Правилам безопасности

при обогащении и брикетировапии

углей (сланцев)

ОБРАЗЕЦ

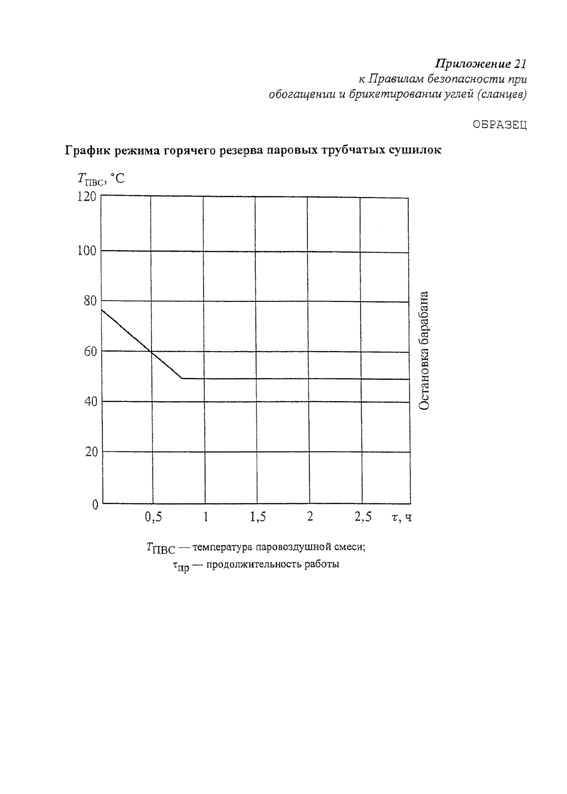

ГРАФИК РЕЖИМА ГОРЯЧЕГО РЕЗЕРВА ПАРОВЫХ ТРУБЧАТЫХ СУШИЛОК

ТПВС, град. С

120 ┌─────┬─────┬─────┬─────┬─────┬─────┐

│ │ │ │ │ │ │

100 ├─────┼─────┼─────┼─────┼─────┼─────┤

│ │ │ │ │ │ │

80 ├─────┼─────┼─────┼─────┼─────┼─────┤

│\ │ │ │ │ │ │

│ \ │ │ │ │ │ │

60 ├─────\─────┼─────┼─────┼─────┼─────┤ Остановка барабана

│ │ \ ──┼─────┼─────┼─────┼─────┤

│ │ │ │ │ │ │

40 ├─────┼─────┼─────┼─────┼─────┼─────┤

│ │ │ │ │ │ │

20 ├─────┼─────┼─────┼─────┼─────┼─────┤

│ │ │ │ │ │ │

0 └─────┴─────┴─────┴─────┴─────┴─────┘

0,5 1 1,5 2 2,5 тау, ч

ТПВС - температура паровоздушной смеси;

таупр - продолжительность работы
